BT12DIM-IC - Transformateur électrique Dals - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transformateur électrique dimmable (gradateur DEL)
Marque	Dals
Modèle	BT12DIM-IC
Tension d'entrée	120 V CA
Tension de sortie	12 V CC
Puissance nominale	12 W (6W, 24W, 36W, 48W disponibles dans la série)
Plage de gradation	20 % à 100 %
Charge minimale requise	Moitié de la puissance totale (ex. 6 W pour ce modèle)
Gradateurs compatibles	LUTRON CTCL-153P, DVELV-300P, SELV-300P ; LEVITON P6615-P0W, 6613-P, IPE04-1LZ
Luminaires compatibles	Modèles Dals : 4001, 4002, 4005FR, 4005HP, 4007FR, 4008FR, LEDSQP6, LEDRDM1, LEDRDP18 et autres
Accessoires inclus	Bague anti-traction pour branchement direct, 2 marettes
Type de connexion	Connexions rapides (Quick Connect) pour sortie 12 V CC
Classe de protection	Classe 2
Type d'installation	Montage en surface, boîtier métallique (4 vis incluses)
Distances de sécurité	Installer à plus de 1 pied (30 cm) du sol
Garantie	2 ans (pièces du boîtier et électroniques)
Service client	Tél. : [phone], Courriel : [e-mail]
Site web	www.dalslighting.com
Dimensions (approx.)	16 x 4 x 3 cm
Poids (approx.)	0,3 kg
Homologation	Intertek

FOIRE AUX QUESTIONS - BT12DIM-IC Dals

Comment installer le transformateur BT12DIM-IC ?

Coupez l'alimentation au disjoncteur. Dévisez le couvercle, retirez la pastille métallique appropriée. Dégainez le fil du secteur sur 6 po (15 cm) et dénudez 3/8 po (1 cm). Installez la bague anti-traction. Connectez le fil blanc du secteur au fil blanc du transformateur, le fil noir au fil noir avec les marettes incluses, et le fil de cuivre à la vis de mise à la terre. Vissez la boîte au support et branchez les luminaires sur le connecteur rapide.

Quels gradateurs sont compatibles avec ce transformateur ?

Les gradateurs électroniques bas voltage réguliers fonctionnent. Les modèles suggérés incluent : LUTRON CTCL-153P, DVELV-300P, SELV-300P ; LEVITON P6615-P0W, 6613-P, IPE04-1LZ.

Quels luminaires puis-je utiliser avec le BT12DIM-IC ?

Les luminaires Dals compatibles (vendus séparément) : 4001, 4002 (1,8 W), 4005FR (1,3 W), 4005HP (1,5 W), 4007FR, 4008FR (2,5 W), LEDSQP6 (1,5 W), LEDRDM1 (1 W), LEDRDP18 (1,4 W) et autres. Vérifiez la puissance totale ne dépasse pas 12 W.

Quelle est la charge minimale nécessaire pour une bonne gradation ?

Une charge minimale de la moitié de la puissance totale du transformateur est requise. Pour le BT12DIM-IC (12 W), la charge minimale est de 6 W.

Le transformateur BT12DIM-IC est-il dimmable ?

Oui, il est dimmable de 20 % à 100 % avec la plupart des gradateurs électroniques bas voltage réguliers.

Quelle est la tension de sortie ?

La tension de sortie est de 12 V CC (courant continu).

Comment obtenir de l'aide ou des pièces de rechange ?

Contactez le service client DALS au 1 877 430 1818 ou par courriel à [e-mail]. La garantie de 2 ans couvre la réparation ou le remplacement des pièces défectueuses.

Quelles sont les consignes de sécurité importantes ?

L'installation doit être effectuée par une personne qualifiée conformément au Code électrique national. Coupez l'alimentation avant l'installation. Installez l'appareil à plus de 1 pied (30 cm) du sol. Suivez toutes les instructions.

Puis-je utiliser ce transformateur avec une alimentation 240 V ?

Non, le transformateur est conçu pour une entrée 120 V CA uniquement. Une tension différente pourrait l'endommager.

Quels accessoires sont disponibles pour ce transformateur ?

Des cordons d'extension de 24 po (61 cm) - réf. 4000E-24, et de 60 po (152 cm) - réf. 4000E-60, ainsi qu'un cordon jonction de 10 po (25 cm) avec bornier à vis.

MODE D'EMPLOI BT12DIM-IC Dals

Ce manuel contien des instruction de sécurité importante concernant les transformateur. LIRE ET SUIVRE TOUTES LES CONSEILS DE SÉCURITÉ.

-ATTENTION-

Faire référence au Code Electrique National, pour l'installation électrique de cet appareil. L'installation doit être effectué par une personne qualifié selon le code et les standard incluant les standard de construction anti-feu. Installé l'appareil à une distance supérieur à 1 pied du sol.

Luminaires compatibles (vendus séparément) :

4001, 4002 : 1.8W / 3000°K.

4001HP, 4002HP : 2.3W / 3000°K.

4005FR : 1.3W / 3000°K.

4005HP : 1.5W / 3000°K.

4007FR, 4008FR : 2.5W / 3000°K.

4007MINIFR, 4008MINIFR : 1.7W / 3000°K.

LEDSQP6 : 1.5W / 3000°K.

LEDRDM1 : 1W / 3000°K.

LEDRDP18 : 1.4W / 3000°K.

Gradateurs électroniques suggérés (vendus séparément) :

LUTRON® CTCL-153P

LEVITON® P6615-P0W

LUTRON® DVELV-300P LEVITON® No. 6613-P

LUTRON® SELV-300P

LEVITON® IPE04-1LZ

Accessoires compatibles (vendus séparément) :

4000E-24 : - 24" (61 cm) extension cord.

- Cordon d'extension de 24 po. (61 cm).

4000E-60 : - 60" (152 cm) extension cord.

- Cordon d'extension de 60 po. (152 cm).

- Cordon jonction de 10 po. (25 cm) avec bornier à vis.

Warranty:

Garantie :

DALS offre une garantie de 2 ans à partir de la date de l'achat qui couvre la réparation ou le remplacement des pièces du boîtier et des pièces électroniques défectueuses.

Pour contacter le service à la clientèle de DALS, appelez au 1 877 430

1818 ou envoyez un courriel à [e-mail].

Pour de l'information sur les nouveaux produits, les spécifications techniques supplémentaire et les accessoires disponible, visitez notre site web : www.dalslighting.com

Voir au verso pour plus d'instructions

Intertek

INS_BTXXDIMLED-IC_REV7
1 877 430 1818

BT06DIMLED-IC

20 to 100% dimmable / Graduables de 20 à 100%

Pour avoir une bonne gradation, un transformateur dimmable nécessite

une charge minimale de la moitié de sa puissance totale. (Ex.: charge minimum de 12W sur un transfo. de 24W)

Les transformateurs sont graduables avec la plupart des gradateurs électroniques bas voltage réguliers.

Quick connect / Connexions rapides

Installation instructions / Instructions d'installation

WARNING - BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER. - WARNING ATTENTION - AVANT DE DÉBUTER L'INSTALLATION, COUPER L'ALIMENTATION DU FIL DU SECTEUR A L'AIDE DU DISJONCTEUR. - ATTENTION

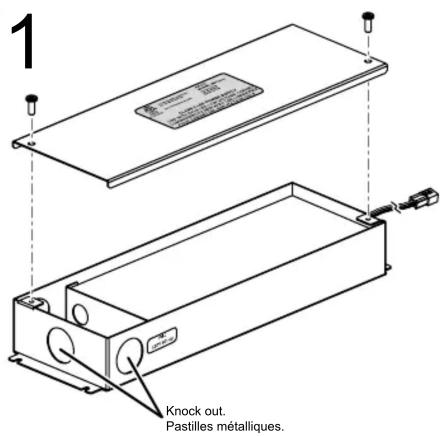

1 Knock out. Pastilles métalliques.

Dévisser le couvercle afin de faire les connexions.

Enlever la pastille métallique appropriée pour votre installation.

2 Unshield 6" (15 cm) and strip 3/8" (1 cm). Dégainer 6 po. (15 cm) et dénuder 3/8 po. (1 cm). Line feed wire Fil du secteur

Unshield the line feed wire 6" (15 cm) and strip wires 3/8" (1 cm). Dégainer le fil du secteur de 6 po. (15 cm) et dénuder les fils de 3/8 po. (1 cm).

3

White wire Fil blanc Ground screw Vis de mise à la terre Copper wire Fil de cuivre Black wire Fil noir Line feed wire Fil du secteur

Installer la bague anti-traction incluse dans le trou approprié puis pousser les fils dans le connecteur.

Faire les connexions dans le compartiment, jumeler le fil blanc du secteur avec le fil blanc du transformateur DEL, jumeler le fil noir du secteur avec le fil noir du transformateur DEL avec les raccords de fils inclus, visser le fil de cuivre du secteur en utilisant la vis verte de mise à la terre.

4

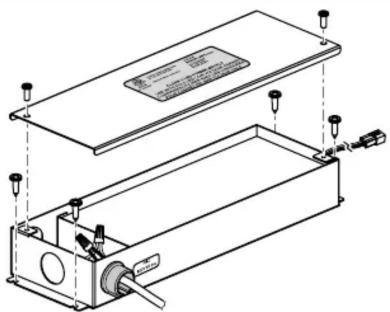

Vissez la boîte métallique à la surface de montage avec les 4 vis incluses, placer les fils dans la boîte et vissez le couvercle.

5

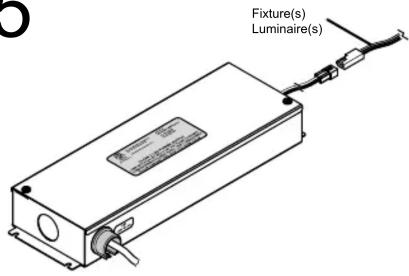

Brancher le(s) luminaire(s) au connecteur de sortie.
