BT48DIM - Transformateur électrique Dals - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transformateur électrique (Driver LED dimmable)
Marque	Dals
Modèle	BT48DIM
Puissance	48W
Tension d'entrée	120V AC
Tension de sortie	12V DC
Classe de sécurité	Classe 2
Gradation	Dimmable de 20% à 100%
Gradateurs compatibles	Lutron CTCL-153P, Leviton P6615-P0W, Lutron DVELV-300P, Leviton 6613-P, Lutron SELV-300P, Leviton IPE04-1LZ
Luminaires compatibles	4001 (1.8W), 4002 (1.8W), 4001HP (2.3W), 4002HP (2.3W), 4005FR (1.3W), 4005HP (1.5W), 4007FR (2.5W), 4008FR (2.5W), 4007MINIFR (1.7W), 4008MINIFR (1.7W), LEDSQP6 (1.5W), LEDRDM1 (1W), LEDRDP18 (1.4W)
Accessoires inclus	Bague anti-traction, 2 marettes, vis de montage
Accessoires optionnels	Cordons d'extension 24" (4000E-24) et 60" (4000E-60), cordon jonction 10" (4000J-10)
Installation	Montage sur boîte métallique, connexions rapides, installation par un professionnel
Garantie	2 ans, couvre réparation ou remplacement des pièces défectueuses
Entretien	Nettoyer avec un chiffon doux et sec, éviter les liquides
Sécurité	Couper l'alimentation avant installation, installation à plus de 1 pied du sol, respecter le code électrique
Pièces détachées	Contactez le service client DALS au 1 877 430 1818 ou [e-mail]
Compatibilité du système	Nécessite une charge minimale de la moitié de la puissance totale pour une bonne gradation
Homologations	Intertek
Service client	1 877 430 1818, [e-mail], www.dalslighting.com

FOIRE AUX QUESTIONS - BT48DIM Dals

Comment installer le transformateur BT48DIM ?

Avant l'installation, coupez l'alimentation au disjoncteur. Dévisser le couvercle, retirer la pastille métallique, dénuder les fils du secteur, connecter le fil blanc au blanc, noir au noir, et le fil de cuivre à la vis de mise à la terre. Installer la bague anti-traction, placer les fils, visser la boîte et brancher le luminaire au connecteur rapide.

Quels gradateurs sont compatibles avec le BT48DIM ?

Les gradateurs électroniques suivants sont compatibles : Lutron CTCL-153P, Leviton P6615-P0W, Lutron DVELV-300P, Leviton 6613-P, Lutron SELV-300P et Leviton IPE04-1LZ. Utilisez de préférence un gradateur bas voltage.

Quels luminaires puis-je connecter à ce transformateur ?

Les luminaires compatibles incluent les modèles : 4001, 4002, 4001HP, 4002HP, 4005FR, 4005HP, 4007FR, 4008FR, 4007MINIFR, 4008MINIFR, LEDSQP6, LEDRDM1 et LEDRDP18. Chaque luminaire a une puissance spécifique (1W à 2.5W).

Puis-je utiliser le transformateur avec une charge inférieure à la moitié de sa puissance ?

Pour une bonne gradation, le transformateur nécessite une charge minimale de la moitié de sa puissance totale. Par exemple, pour un BT48DIM, la charge minimale est de 24W. En dessous, la gradation peut être irrégulière.

Quelle est la tension de sortie du BT48DIM ?

La tension de sortie est de 12V DC (courant continu). C'est un transformateur de classe 2, conçu pour l'éclairage LED basse tension.

Le transformateur est-il dimmable ?

Oui, le BT48DIM est dimmable de 20% à 100% avec des gradateurs électroniques compatibles. Il est spécialement conçu pour une gradation fluide.

Comment entretenir le transformateur BT48DIM ?

Nettoyez régulièrement la surface avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs. Assurez-vous que les ouvertures de ventilation ne sont pas obstruées.

Puis-je utiliser des câbles d'extension avec ce transformateur ?

Oui, vous pouvez utiliser les accessoires optionnels : cordon d'extension de 24 po (4000E-24) ou 60 po (4000E-60), ainsi qu'un cordon jonction de 10 po avec bornier à vis.

Quelle est la garantie du transformateur BT48DIM ?

DALS offre une garantie de 2 ans à partir de la date d'achat, couvrant la réparation ou le remplacement des pièces du boîtier et des pièces électroniques défectueuses.

Où puis-je trouver plus d'informations sur le BT48DIM ?

Pour plus d'informations, visitez le site web de DALS : www.dalslighting.com, ou contactez le service client au 1 877 430 1818 ou par courriel à [e-mail].

MODE D'EMPLOI BT48DIM Dals

Ce manuel contien des instruction de sécurité importante concernant les transformateur. LIRE ET SUIVRE TOUTES LES CONSEILS DE SÉCURITÉ.

-ATTENTION-

Faire référence au Code Electrique National, pour l'installation électrique de cet appareil. L'installation doit être effectué par une personne qualifié selon le code et les standard incluant les standard de construction anti-feu. Installé l'appareil à une distance supérieur à 1 pied du sol.

Luminaires compatibles (vendus séparément) :

4001, 4002 : 1.8W / 3000°K.

4001HP, 4002HP : 2.3W / 3000°K.

4005FR : 1.3W / 3000°K.

4005HP : 1.5W / 3000°K.

4007FR, 4008FR : 2.5W / 3000°K.

4007MINIFR, 4008MINIFR : 1.7W / 3000°K.

LEDSQP6 : 1.5W / 3000°K.

LEDRDM1 : 1W / 3000°K.

LEDRDP18 : 1.4W / 3000°K.

Gradateurs électroniques suggérés (vendus séparément) :

LUTRON® CTCL-153P

LEVITON® P6615-P0W

LUTRON® DVELV-300P LEVITON® No. 6613-P

LUTRON® SELV-300P

LEVITON® IPE04-1LZ

Accessoires compatibles (vendus séparément) :

4000E-24 : - 24" (61 cm) extension cord.

- Cordon d'extension de 24 po. (61 cm).

4000E-60 : - 60" (152 cm) extension cord.

- Cordon d'extension de 60 po. (152 cm).

- Cordon jonction de 10 po. (25 cm) avec bornier à vis.

Warranty:

Garantie :

DALS offre une garantie de 2 ans à partir de la date de l'achat qui couvre la réparation ou le remplacement des pièces du boîtier et des pièces électroniques défectueuses.

Pour contacter le service à la clientèle de DALS, appelez au 1 877 430

1818 ou envoyez un courriel à [e-mail].

Pour de l'information sur les nouveaux produits, les spécifications techniques supplémentaire et les accessoires disponible, visitez notre site web : www.dalslighting.com

Voir au verso pour plus d'instructions

Intertek

INS_BTXXDIMLED-IC_REV7
1 877 430 1818

BT06DIMLED-IC

20 to 100% dimmable / Graduables de 20 à 100%

Pour avoir une bonne gradation, un transformateur dimmable nécessite

une charge minimale de la moitié de sa puissance totale. (Ex.: charge minimum de 12W sur un transfo. de 24W)

Les transformateurs sont graduables avec la plupart des gradateurs électroniques bas voltage réguliers.

Quick connect / Connexions rapides

Installation instructions / Instructions d'installation

WARNING - BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER. - WARNING ATTENTION - AVANT DE DÉBUTER L'INSTALLATION, COUPER L'ALIMENTATION DU FIL DU SECTEUR A L'AIDE DU DISJONCTEUR. - ATTENTION

1 Knock out. Pastilles métalliques.

Dévisser le couvercle afin de faire les connexions.

Enlever la pastille métallique appropriée pour votre installation.

2 Unshield 6" (15 cm) and strip 3/8" (1 cm). Dégainer 6 po. (15 cm) et dénuder 3/8 po. (1 cm). Line feed wire Fil du secteur

Unshield the line feed wire 6" (15 cm) and strip wires 3/8" (1 cm). Dégainer le fil du secteur de 6 po. (15 cm) et dénuder les fils de 3/8 po. (1 cm).

3

White wire Fil blanc Ground screw Vis de mise à la terre Copper wire Fil de cuivre Black wire Fil noir Line feed wire Fil du secteur

Installer la bague anti-traction incluse dans le trou approprié puis pousser les fils dans le connecteur.

Faire les connexions dans le compartiment, jumeler le fil blanc du secteur avec le fil blanc du transformateur DEL, jumeler le fil noir du secteur avec le fil noir du transformateur DEL avec les raccords de fils inclus, visser le fil de cuivre du secteur en utilisant la vis verte de mise à la terre.

4

Vissez la boîte métallique à la surface de montage avec les 4 vis incluses, placer les fils dans la boîte et vissez le couvercle.

5

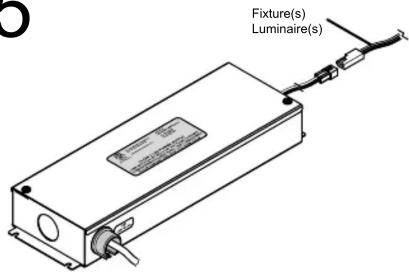

Brancher le(s) luminaire(s) au connecteur de sortie.
