Caractéristiques Techniques	Tuyau d'arrosage de 30 mètres, diamètre de 12,7 mm (1/2 po), pression maximale de 10 bars.
Utilisation	Idéal pour l'arrosage de jardins, nettoyage de surfaces et applications industrielles légères.
Maintenance et Réparation	Vérifier régulièrement l'état du tuyau et des raccords, remplacer les pièces usées pour assurer une performance optimale.
Sécurité	Éviter l'exposition prolongée au soleil pour prévenir l'usure, ne pas dépasser la pression maximale recommandée.
Informations Générales	Produit fabriqué en matériaux résistants, conçu pour une utilisation durable et efficace.

FOIRE AUX QUESTIONS - 83000 OLS-S Reelcraft

Quel type de tuyau d'arrosage est le Reelcraft 83000 OLS-S ?

Le Reelcraft 83000 OLS-S est un enrouleur de tuyau d'arrosage conçu pour un usage professionnel, offrant une construction robuste et durable.

Quelles sont les dimensions du tuyau ?

Le tuyau a une longueur de 30 mètres et un diamètre de 12,7 mm.

Comment installer le Reelcraft 83000 OLS-S ?

Pour l'installation, fixez l'enrouleur à un mur ou à un support stable, puis connectez le tuyau à une source d'eau et assurez-vous que toutes les connexions sont sécurisées.

Le tuyau est-il résistant aux intempéries ?

Oui, le Reelcraft 83000 OLS-S est conçu pour résister aux intempéries et peut être utilisé à l'extérieur sans problème.

Comment entretenir le tuyau d'arrosage ?

Pour entretenir le tuyau, il est recommandé de le rincer après chaque utilisation, de vérifier régulièrement les fuites et de le ranger dans un endroit sec.

Quelle pression d'eau le tuyau peut-il supporter ?

Le Reelcraft 83000 OLS-S peut supporter une pression d'eau allant jusqu'à 20 bars.

Puis-je remplacer le tuyau si nécessaire ?

Oui, le tuyau peut être remplacé si nécessaire. Assurez-vous d'utiliser un tuyau compatible avec l'enrouleur pour garantir un bon fonctionnement.

Comment résoudre un problème de fuite ?

Pour résoudre une fuite, vérifiez d'abord les connexions et les joints. Si la fuite persiste, remplacez le joint ou la pièce endommagée.

Quelle garantie offre le Reelcraft 83000 OLS-S ?

Le produit est généralement accompagné d'une garantie limitée de 1 an contre les défauts de fabrication.

MODE D'EMPLOI 83000 OLS-S Reelcraft

Instructions D'Opération

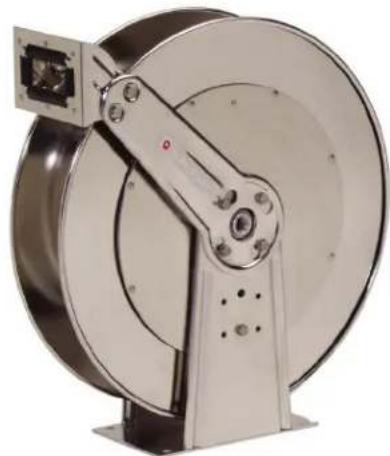

Série 80000 Enrouleurs de Tuyau

81000 OLS 82000 OLS-S 81000 OMS 82000 OMS-S

81000 OLS-S 83000 OLS 81000 OMS-S 83000 OMS

82000 OLS 83000 OLS-S 82000 OMS 83000 OMS-S

IMPORTANT

Lisez ce manuel soigneusement avant d'installer, actionner, ou entretenir cet équipement.

• Assurez-vous que l'enrouleur est correctement installé avant de raccorder les tuyaux d'entrée et de sortie.
• Evacuez tout liquide/gaz sous pression du système avant d'entreprendre l'entretien de l'enrouleur.

• Avant de raccorder l'enrouleur à la ligne d'alimentation, assurez-vous que la pression n'excède pas la pression de fonctionnement nominale maximum de l'enrouleur.

• Souvenez-vous, même les pressions basses sont dangereuses et peuvent provoquer des blessures ou la mort.

• Ayez conscience des machines et des personnes se trouvant dans la zone de travail.
• Si une fuite apparaît dans le tuyau ou l'enrouleur, décompressez le système immédiatement.

• L'enrouleur comporte un assemblage à ressort de haute tension. Observez la plus grande prudence.

• Sortez le tuyau de l'enrouleur en tirant sur le tuyau lui-même, pas sur l'embout.

• Si l'enrouleur arrête d'enrouler ou de dérouler, décompressez le système immédiatement. Ne pas tirer ou secouer le tuyau !
• Comme avec toute autre machine, traitez l'enrouleur de tuyau avec respect, en observant les consignes de sécurité habituelles.

CONSIGNES D'INSTALLATION

AVERTISSEMENT : Assurez-vous que l'enrouleur, le tuyau et l'équipement sont correctement mis à la terre. Utilisez un ohmmètre pour vous assurer de la continuité du circuit de mise à la terre.

Montage

ATTENTION : A moins de spécifications différentes lors de la commande, la hauteur d'installation maximum de l'enrouleur est de 4,90 m (16 pieds). Ne dépassez pas cette hauteur.

Température de fonctionnement maximum :

Basse pression (21,10 kg/cm2 / 300 p.s.i.) = 65,5 °C (150 °F)

Pression moyenne (140,65 kg/cm2 / 2000 p.s.i.) = 98,9 °C (210 °F)

1. Déballez l'enrouleur et assurez-vous qu'il n'est pas endommagé. Faites-le tourner à la main pour vous assurer de son bon fonctionnement. Assurez-vous qu'il est complet.

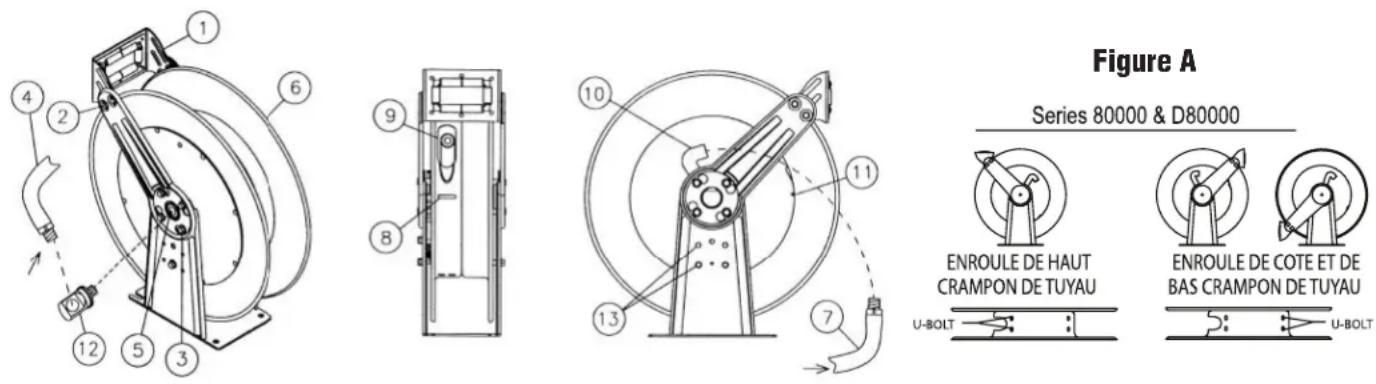

2. Configurez l'enrouleur pour une distribution supérieure, latérale ou inférieure du tuyau en retirant les vis (2) d'un côté du support du guide à molette et en desserrant les quatre vis du bras de guidage (3) de chaque côté de l'enrouleur de tuyau. Pivotez et enlevez chaque bras de guidage, puis remettez-les en place dans la position voulue. Pour une distribution inférieure, enlevez et remplacez les vis (13) et (2) après le bras de guidage est à la position désirée.

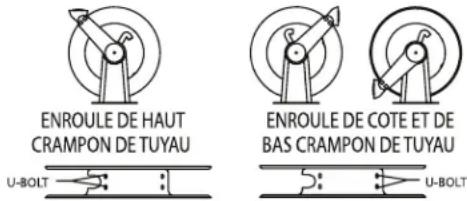

ATTENTION: Lorsque vous changez la position du bras de guidage, le boulon en U doit se trouver dans l'emplacement indiqué sur la figure A. L'enrouleur peut se débloquer en cours d'utilisation si cesinstructions ne sont pas respectées.

1. Placez l'enrouleur sur le sol, le mur ou le plafond. Fixez en place à l'aide de quatre vis (non fournies).

Installation du tuyau d'entrée

AVERTISSEMENT : Assurez-vous que la pression de la ligne d'alimentation n'excède pas la pression de fonctionnement nominale maximum de l'enrouleur. Appliquez un produit d'étanchéité sur le filetage de tous les tuyaux des enrouleurs standard. Ne serrez pas excessivement les raccords. Le moment de torsion recommandé ne doit pas dépasser 98 Nm (70 ft.lb).

ATTENTION : Utilisez des raccords de tuyau flexibles à l'entrée. N'utilisez pas de tuyauterie rigide.

1. Appliquez le produit d'étanchéité comme indiqué et raccordez le pivot (12) à l'entrée de l'axe principal (5).
2. Pour les enrouleurs à pivot et axe standard, rac-cordez le tuyau d'entrée (4) (non fourni) à l'entrée du pivot comme indiqué dans l'illustration.

Installation du tuyau de sortie

AVERTISSEMENT : Observez une extrême prudence ; l'enrouleur est sous la tension d'un ressort. Evitez de relâcher le mécanisme de verrouillage.

ATTENTION : Appliquez du produit d'étanchéité sur tous les filetages des enrouleurs standard. Ne pas serrer excessivement les raccords. Le moment de torsion recommandé ne doit pas dépasser 98 Nm (70 ft.lb). Ne pas serrer excessivement les raccords. Le moment de torsion recommandé ne doit pas dépasser 98 Nm (70 ft.lb).

1. Tournez manuellement la poulie (6) jusqu'à ce que le ressort soit tendu, relâchez de trois tours, puis verrouillez.
2. Faites passer le tuyau (7) par le support à molette (1), l'étrier de serrage (8), puis par la découpe du tambour (9), comme indiqué dans l'illustration.
3. Raccordez le tuyau de sortie (7) au col de cygne (10), comme indiqué dans l'illustration.
4. Assurez-vous que la position de l'étrier de serrage est conforme à celle du bras de guidage en utilisant les inscriptions situées à l'intérieur du tambour.
5. Remplissez le tuyau. Ouvrez provisoirement la valve afin de purger les gaz du tuyau. Fermez la valve lorsque le liquide y apparaît. Une fois le tuyau entièrement rempli, déverrouillez le loquet et enroulez le tuyau de sortie sur l'enrouleur.
6. Installez l'assemblage du butoir.

AJUSTEMENTS

AVERTISSEMENT : Observez une extrême prudence ; l'enrouleur est sous la tension d'un ressort. Evitez de relâcher le mécanisme de verrouillage. Si cela est nécessaire, ajustez la tension du ressort de l'enrouleur en ajoutant ou en enlevant manuellement des tours detuyau du tambour, un tour à la fois, jusqu'à ce que la tension désirée soit obtenue. Ajoutez manuellement des tours pour augmenter la tension. Enlevez manuellement des tours pour abaisser la tension.

ATTENTION : Lors de l'ajout de tours de tuyau, ajoutez juste assez de tours afin d'obtenir la tension désirée sans dépasser la capacité du ressort du mécanisme d'enroulement. Un enrouleur dont la tension est correctement ajustée permet de dérouler librement tout le tuyau jusqu'au point de contact avec l'étrier de serrage. Un ressort surtendu endommagera le mécanisme d'enroulement.

CONSIGNES D'ENTRETIEN

L'entretien de l'enrouleur par l'utilisateur se limite uniquement au remplacement des tuyaux d'entrée et de sortie. Toute autre réparation doit être confiée à un technicien autorisé ou directement à Reelcraft. Le manquement à cette consigne peut conduire à des blessures corporelles et/ou à des dommages matériels, ainsi qu'à l'annulation de la garantie.

AVERTISSEMENT : Enroulez le tuyau sur le tambour, puis dépressurisez le système avant de procéder aux opérations suivantes.

ATTENTION : Détendez entièrement le ressort avant de désassembler l'enrouleur. Ne pas essayer d'ouvrir l'assemblage riveté du boîtier de ressort.

1. Remplacez les tuyaux en observant les instructions contenues dans la section "Consignes d'installation" de cette notice.
2. Toutes les pièces mobiles emboîtées ont été lubrifiées à l'usine, comme requis.

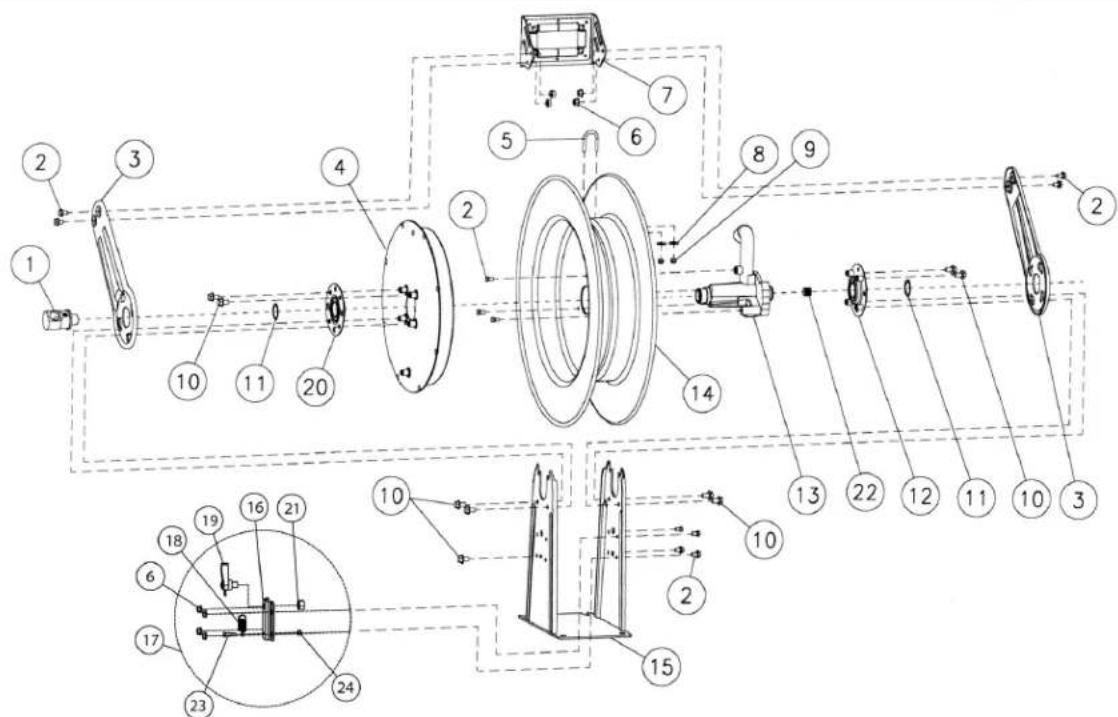

*Compris dans le kit de pièces détachées N° 600737

**Avant Août 2016 Voir fiche technique en ligne pour plus d'informations
