Type de produit	Enrouleur de tuyau aérien
Marque	Reelcraft
Modèle	CU8050LN
Capacité	50 pieds (15,24 m) de tuyau 3/8"
Diamètre de tuyau	3/8" (9,5 mm)
Raccord d'arrivée	Cuivre jaune 3/8" NPT
Raccord de sortie	Cuivre jaune 3/8" NPT
Pression maximale	250 PSI (17,2 bars)
Matériau des raccords	Cuivre jaune
Assemblage	Partiellement pré-assemblé
Fixation	Plafond, mur ou plancher
Poignée incluse	Oui
Garantie	1 an (défauts de fabrication)
Entretien	Appliquer de la bande de téflon sur les filetages
Sécurité	Utiliser des lunettes de protection, vérifier les fuites avec eau savonneuse
Pièces détachées	Assemblage pivotant (602050) et poignée (602051)

FOIRE AUX QUESTIONS - CU8050LN Reelcraft

Comment installer l'enrouleur CU8050LN ?

Fixez la base au plafond, mur ou plancher avec des boulons de 3/8" ou 10 mm. Appliquez de la bande de téflon sur les filetages du raccord pivotant et du tuyau d'alimentation. Vissez le raccord d'alimentation sur la sortie du compresseur.

Quelle est la pression maximale d'utilisation ?

La pression maximale est de 250 PSI (17,2 bars). Ne dépassez jamais cette limite.

Quel type de tuyau puis-je utiliser ?

Utilisez un tuyau de diamètre 3/8" (9,5 mm) pour correspondre à la capacité de l'enrouleur.

Comment vérifier les fuites sur les raccords ?

Appliquez de l'eau savonneuse sur les raccords. Si des bulles apparaissent, resserrez ou remplacez le joint.

Que faire si le tuyau fuit après installation ?

Vérifiez les raccords : assurez-vous qu'ils sont bien serrés et que du téflon a été appliqué. Si la fuite persiste, remplacez le joint torique ou le raccord pivotant.

La garantie couvre-t-elle les dommages accidentels ?

Non, la garantie d'un an couvre uniquement les défauts de fabrication. Les dommages accessoires ou importants sont exclus.

Puis-je utiliser l'enrouleur avec de l'eau ?

Non, cet enrouleur est conçu pour l'air comprimé uniquement. Ne l'utilisez pas avec de l'eau.

Quelles précautions de sécurité dois-je prendre ?

Portez des lunettes de protection lors de l'installation et de l'utilisation. N'exposez jamais vos mains ou doigts au jet d'air pressurisé. Tenez les enfants à distance.

Puis-je utiliser un tuyau plus long que 50 pieds ?

La capacité maximale est de 50 pieds de tuyau 3/8". L'utilisation d'un tuyau plus long peut endommager l'enrouleur ou réduire les performances.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange comme l'assemblage pivotant (réf. 602050) et la poignée (réf. 602051) sont disponibles auprès de Reelcraft ou de votre revendeur agréé.

MODE D'EMPLOI CU8050LN Reelcraft

Instructions D'Opération

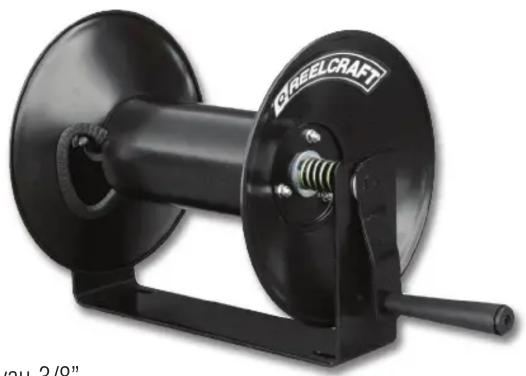

Série CU Enrouleurs de Tuyau Aérienne

Basse pression numéros de modèle:

CU6050LN CU6100LN

Capacité : CU6050LN - 50 pieds de tuyau 3/8" CU6100LN - 100 pieds de tuyau 3/8" Arrivée Aérienne : Cuivre jaune de 3/8" NPT Issue de Tuyau : Cuivre jaune de 3/8" NPT Pression Maximum : 250 PSI

Lisez les précautions suivantes et les instructions avant que vous commencez l'assemblage ou l'utilisation. Gardez cette littérature dans un endroit sec pour la référence future.

Précautions de Sécurité :

1. Assurer que la pression entrante n'excède pas 250 PSI.
2. Utiliser la protection d'oeil nécessaire en rassemblant et en utilisant la bobine de tuyau.
3. Rassembler la bobine de tuyau sur un établi propre sans débris et humidité.
4. Utiliser du savon et de l'eau en vérifiant pour les fuites aériennes.
5. N'exposer pas de doigts ou de mains directement à un tuyau aérien pressurisé, ou il s'ensuivra dans le dommage corporel sévère.
6. Tenir des enfants à distance de la région de travail.

Défaisant :

Quand vous recevez votre nouvelle Bobine de Tuyau Aérienne, il sera surtout rassemblé. Vérifiez pour garantir que vous avez reçu les parties desserrées suivantes:

Partie No.	Quantité	Description de Quantité
602050 1	Font pivoter le remplacement d'assemblage
602051	1	Poignée	de fanatique

Installation :

Notez : Vous devez acheter le matériel et le tuyau aérien pour monter votre nouvelle bobine. Décidez où vous voulez monter la bobine avant le fait d'acheter comme le matériel nécessaire variera de différents endroits fournis.

1. La poignée de match au levier de lien et attache l'assemblage de poignée d'utilisation.
2. Appliquer la bande de téflon ou l'enceinte de pipe pour faire pivoter la valve enfilent alors la valve dans la bobine.
3. Mettre les verrous (3/8" ou 10 millimètres) par 4 trous dans la base du tuyau le bobinent et serrent au plafond/mur/étage donc la bobine peut être attaché dans le compresseur.
4. Appliquer la bande de téflon ou l'enduit étanché de fil à la bobine a construit dans l'essayage de tuyau de réserves. Attachez alors ce tuyau de réserves à l'issue d'air compresseur.
5. Appliquer la bande de téflon ou l'enduit étanché de fil au tuyau correspondant aux fils. Faites partie de la bobine font pivoter la valve, nourrissent ensuite le reste de tuyau par le ouverture de boudin.
6. Pour éviter de nuire à la valve fait pivoter, assurez-vous pour utiliser un tourne-à-gauche approprié pour stabiliser le fait de faire pivoter et hosing se serrant l'essayage de tuyau.

Garantie de Qualité :

Si cette bobine manque de jouer de manière satisfaisante dû de faire défection ou le pauvre travail professionnel pendant un an d'achat, rendez-le à votre endroit d'achat et il sera remplacé ou réparé gratuitement. Les dommages accessoires ou importants sont exclus de cette garantie.

Form# 1168-505 Rev: 7/2018
