Type de produit	Enrouleur de tuyau d'arrosage
Marque	Reelcraft
Modèle	CT6100HN
Capacité de tuyau	100 pieds x 3/8 pouce (30,5 m x 9,5 mm)
Pression maximale de service	5000 PSI (345 bar)
Raccord d'arrivée	1/2 pouce NPT, acier inoxydable
Raccord de sortie (tuyau)	3/8 pouce NPT, laiton
Matériau de la base	Acier avec revêtement nickelé
Matériau du tuyau	Non spécifié (tuyau standard air/eau)
Système de verrouillage	Loquet à ressort avec poignée
Rotation	Rotation complète (360°)
Installation	Mur, plafond ou sol (fixations non fournies)
Alimentation	Aucune (manuel)
Entretien	Vérifier les fuites avec de l'eau savonneuse, nettoyer les débris
Sécurité	Ne pas dépasser la pression max, porter des lunettes de protection, tenir les enfants à distance
Pièces détachées fournies	Ensemble pivot (réf. 602425), poignée (réf. 602426), attache (réf. 262655)
Réparabilité	Garantie 1 an : remplacement ou réparation gratuite
Pays de fabrication	États-Unis (présumé)
Normes	Conforme aux normes de sécurité en vigueur

FOIRE AUX QUESTIONS - CT6100HN Reelcraft

Quelle est la pression maximale pour le CT6100HN ?

La pression maximale de service est de 5000 PSI (345 bar). Ne jamais dépasser cette pression.

Comment installer l'enrouleur CT6100HN ?

Fixez la base au mur, plafond ou sol à l'aide de boulons (non fournis) dans les 4 trous de la base. Raccordez l'arrivée d'air au compresseur et appliquez du téflon sur les filetages. Ensuite, passez le tuyau dans l'ouverture et serrez le raccord de sortie.

Quels sont les raccords d'entrée et de sortie ?

L'entrée est en 1/2 pouce NPT en acier inoxydable, et la sortie du tuyau est en 3/8 pouce NPT en laiton.

Puis-je utiliser cet enrouleur pour de l'eau ?

Oui, le modèle CT6100HN est conçu pour l'air et l'eau. Assurez-vous que la pression ne dépasse pas la limite et rincez après usage pour éviter la corrosion.

Comment entretenir l'enrouleur ?

Vérifiez régulièrement les fuites avec de l'eau savonneuse. Nettoyez les débris et lubrifiez les pièces mobiles si nécessaire. Ne pas exposer les mains à un tuyau sous pression.

Quelle est la capacité de tuyau ?

Le CT6100HN accepte un tuyau de 100 pieds (30,5 m) de diamètre 3/8 pouce (9,5 mm).

Comment remplacer une pièce défectueuse ?

Contactez le service après-vente Reelcraft. Les pièces détachées comme le pivot (réf. 602425), la poignée (réf. 602426) et l'attache (réf. 262655) sont disponibles.

Que faire si l'enrouleur fuit ?

Vérifiez les joints et les raccords. Appliquez du téflon neuf sur les filetages et serrez correctement. Si la fuite persiste, remplacez le joint torique ou contactez le support.

L'enrouleur est-il garanti ?

Oui, Reelcraft offre une garantie d'un an contre les défauts de fabrication. Reportez-vous au manuel pour les détails.

Quel type de tuyau est recommandé ?

Utilisez un tuyau d'air/eau en caoutchouc ou polyuréthane de diamètre 3/8 pouce et adapté à une pression de 5000 PSI maximum. Évitez les tuyaux de jardin standard.

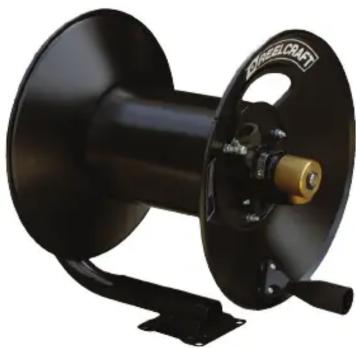

MODE D'EMPLOI CT6100HN Reelcraft

Instructions D'Opération

Série CT Enrouleurs de Tuyau d'air/eau

Numéros de modèle:

CT6050LN CT8050LN CT6050HN

CT6100LN CT8100LN CT6100HN

	CT6050LN CT6100LN CT8050LN		CT8100LN CT6050HN CT6100HN
Capacité 50' x 3/8"	100' x 3/8" 50' x 1/2"	100' x 1/2" 50' x 3/8" 100' x 3/8"
Arrivée	1/2" Plat de nickel d'acier du carbone	1/2" Plat de nickel d'acier du carbone	1/2" Plat de nickel d'acier du carbone	1/2" Plat de nickel d'acier du carbone	Acier inoxydable de 1/2"
Issue de Tuyau	Cuivre jaune de 1/2" NPT	Cuivre jaune de 1/2" NPT	Cuivre jaune de 1/2" NPT	Cuivre jaune de 1/2" NPT	Cuivre jaune de 3/8" NPT
Pression Maximum	300 PSI 300 PSI 300 PSI 300 PSI 5000 PSI 5000 PSI

Lisez les précautions suivantes et les instructions avant que vous commencez l'assemblage ou l'utilisation. Gardez cette littérature dans un endroit sec pour la référence future.

Précautions de Sécurité :

1. Assurezvous que la pression n'excède pas la pression de fonctionnement nominale maximum de l'enrouleur.
2. Utiliser la protection d'oeil nécessaire en rassemblant et en utilisant la bobine de tuyau.
3. Rassembler la bobine de tuyau sur un établi propre sans débris et humidité.
4. Utiliser du savon et de l'eau en vérifiant pour les fuites aériennes.
5. N'exposer pas de doigts ou de mains directement à un tuyau aérien pressurisé, ou il s'ensuivra dans le dommage corporel sévère.
6. Tenir des enfants à distance de la région de travail.

Défaisant :

Quand vous recevez votre nouvelle Bobine de Tuyau, il sera surtout rassemblé. Vérifiez pour garantir que vous avez reçu les parties :

Description Quantité. CT6050LN CT6100LN CT8050LN CT8100LN CT6050HN CT6100HN
Font pivoter le remplacement d'assemblage 1	602708	602708	602708	602708	602425	25	602425
Poignée de fanatique	1	602	426	602426	602426	602426	602426
Remplacement attache	1	262	655	262655	262655	262655	262655

Installation :

Notez : Vous devez acheter le matériel et le tuyau aérien pour monter votre nouvelle bobine. Décidez où vous voulez monter la bobine avant le fait d'acheter comme le matériel nécessaire variera de différents endroits fournis.

1. La poignée de match au levier de lien et attache l'assemblage de poignée d'utilisation.
2. Appliquer la bande de téflon ou l'enceinte de pipe pour faire pivoter la valve enfilent alors la valve dans la bobine.
3. Mettre les verrous (3/8" ou 10 millimètres) par 4 trous dans la base du tuyau le bobinent et serrent au plafond/mur/étage donc la bobine peut être attaché dans le compresseur.
4. Appliquer la bande de téflon ou l'enduit étanché de fil à la bobine a construit dans l'essayage de tuyau de réserves. Attachez alors ce tuyau de réserves à l'issue d'air compresseur.
5. Appliquer la bande de téflon ou l'enduit étanché de fil au tuyau correspondant aux fils. Faites partie de la bobine font pivoter la valve, nourrissent ensuite le reste de tuyau par le ouverture de boudin.
6. Pour éviter de nuire à la valve fait pivoter, assurez-vous pour utiliser un tourne-à-gauche approprié pour stabiliser le fait de faire pivoter et hosing se serrant l'essayage de tuyau.

Garantie de Qualité :

Si cette bobine manque de jouer de manière satisfaisante dû de faire défection ou le pauvre travail professionnel pendant un an d'achat, rendez-le à votre endroit d'achat et il sera remplacé ou réparé gratuitement. Les dommages accessoires ou importants sont exclus de cette garantie.

Form# 1210-710 Rev: 7/2018
