Type de produit	Soufflante pour hotte de cuisine (ventilateur)
Marque	Air King
Modèle	B600 (également compatible B300, B500)
Utilisation prévue	Ventilation générale uniquement
Transformateur requis	Modèle XFMR129
Fusible	Bussman MDA-3 ou équivalent (3 A, 250 V, céramique, à retardement)
Hauteurs de couvercle compatibles	45,7 cm et 25,4 cm
Pièces fournies	Vis, rondelles, écrous, fusible, couverture de condensateur, feuillet d'instructions
Installation	Réservée aux couvercles de hotte Air King série professionnelle
Alimentation électrique	À couper au panneau de service avant installation
Garantie	Couverte par la garantie de la hotte de cuisinière
Entretien et nettoyage	Couper l'alimentation avant toute intervention. Protéger des poussières de construction.
Sécurité	Installation par personnel qualifié. Respect des codes et normes locaux.
Pièces de rechange disponibles	Fusible, boîte de condensateur, harnais de câbles (B300/B500/B600)
Réparabilité	Référez-vous au manuel d'instruction de la hotte

FOIRE AUX QUESTIONS - B600 Air King

Quels sont les modèles compatibles avec la soufflante B600 ?

La soufflante B600 est compatible avec les couvercles de hotte Air King des séries professionnelles. Elle peut être utilisée avec les modèles B300, B500 et B600.

Quel transformateur est nécessaire pour la hotte Air King B600 ?

La hotte Air King B600 doit être installée avec le transformateur modèle XFMR129 uniquement.

Quel type de fusible utiliser pour la hotte Air King B600 ?

Utilisez un fusible Bussman MDA-3 ou équivalent, de 3 ampères, 250 V, céramique et à retardement.

Comment installer la soufflante dans un couvercle de hotte de 45,7 cm ?

Installez d'abord les écrous à collets dentelés sur les goujons intérieurs. Soulevez la soufflante, glissez les trous en poire sur les montants, alignez et serrez avec les vis #8-32, rondelles plates et étoiles. Branchez les connecteurs rapides (2, 3 et 4 fils) dans les réceptacles correspondants.

Comment installer la soufflante dans un couvercle de hotte de 25,4 cm ?

Retirez la plaque inférieure arrière, installez les écrous à collets, puis soulevez la soufflante et fixez-la comme pour le modèle 45,7 cm. Branchez uniquement les connecteurs 3 et 4 fils. Réinstallez la plaque arrière.

Quelles précautions de sécurité prendre avant l'installation ?

Assurez-vous que l'alimentation est coupée au panneau de service. L'installation et le câblage doivent être effectués par des personnes qualifiées conformément aux codes locaux.

Puis-je utiliser la hotte Air King B600 pour évacuer des vapeurs dangereuses ?

Non, cette hotte est conçue uniquement pour la ventilation générale. Ne l'utilisez pas pour évacuer des matériaux ou des vapeurs dangereuses ou explosives.

Quels sont les éléments fournis avec la soufflante B600 ?

La soufflante est livrée avec 8 vis #8-32, 8 rondelles plates, 8 rondelles étoile, 2 écrous à collets dentelés #10-32, 1 fusible, 1 couverture de condensateur, 2 vis #6 et un feuillet d'instructions.

Comment entretenir la hotte Air King B600 ?

Avant tout entretien ou nettoyage, coupez l'alimentation électrique et verrouillez le disjoncteur pour éviter une remise sous tension accidentelle. Évitez que la poussière de chantier n'atteigne l'unité.

Où trouver les pièces de rechange pour la hotte Air King B600 ?

Les pièces de rechange incluent le fusible (réf. 5S1136106), la boîte de condensateur (5S1136114) et le harnais de câbles spécifique (5S1136401 pour B600). Contactez Air King ou un revendeur agréé.

MODE D'EMPLOI B600 Air King

Modèles: B300, B500, B600

AirKing

Ventilateur de la série

Professionnelle

LIRE ET CONSERVER CES INSTRUCTIONS

LIRE SOIGNEUSEMENT AVANT DE TENTER D'ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTEGEZ VOUS-MÉME ET LES AUTRES EN OBSERVANT TOUTE L'INFORMATION DE SECURITE. FAILLIR À SE CONFORMAYER AUX INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTE.

CONSERVER CES INSTRUCTIONS POUR RÉFERENCES FUTURES.

INSTRUCTIONS GÉNÉRALES DE SECURITÉ

Lors de l'utilisation d'appareils électriques, des précautions de base doivent toujours être suivies pour réduire les risques d'incendie, de chic électrique et de blessures corporelles, incluant ce qui suit:

AVERTISSEMENT:CE MONTAGE DE VENTILATEUR DOIT ETRE INSTALLÉ AVEC LE MODELE XFMR129 DE TRANSFORMATEUR.

AVERTISSEMENT:POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE

OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT :

a) Utiliser cette unité seulement de la manière pour laquelle le fabricant l'a conçu. Si vous aviez des questions, veuillez contacter le fabricant.
b) Avant d'effectuer un service ou de nettoyer l'unité, couper l'alimentation électrique dans le panneau de distribution et verrouiller le dispositif de déconnexion afin d'éviter que l'alimentation ne revienne accidentellement. Lorsque le dispositif ne peut être verrouillé, fixer solidement un avis d'avertissement, tel qu'une étiquette, au panneau de distribution.

AVERTISSEMENT:POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE

OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT :

a) Le travail d'installation et le cablage électrique doit être effectuels par une(des) personne(s) qualifiée(s) en conformité avec tous les codes et normes applicables, incluant la construction relative aux incendies.

b) De l'air en quantité suffisante est requis pour la bonne combustion et l'évacuation de gaz par le conduit (cheminée) provenant d'équipement de brûlage au combustible pour prévenir un refoulement. Suivre les directives du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et de la American Society for Heating, Refrigeration, and Air Conditioning Engineers (ASHRAE), et de celles des autorités locales du code.

AVERTISSEMENT : POUR USAGE DE VENTILATION GENÉRALE EXCLUSIVEMENT, NE PAS UTILISER POUR

ÉVACUER DU MATÉRIEL ET DES VAPEURS DANGEREUSES OU EXPLOSIVES.

c) Pour éviter des dommages aux roulements des moteurs et/ou des hélices bruyantes ou désquilibrées, empêcher la poussière de cloison sèche, poussière de construction, etc., d'atteindre l'unité de puissance.
d) Lire toutes les instructions avant d'installer ou d'utiliser la hotte de cuisine.
e) Référez-vous aux instructions inclues avec le couvert de la hotte de cuisinière pour des informations additionnelles de sécurité.

INSTRUCTIONS D'INSTALLATION

AVERTISSEMENT : VOUS ASSURER QUE L'ALIMENTATION EST COUPEE AU PANNEAU DE SERVICE AVANT DE COMMencer L'INSTALLATION.

AVERTISSEMENT : CETTE SOUFLANTE EST CON-CUE UNIQUEMENT POUR UTILISATION AVEC LES COUVERCLES DE HOTTE DE CUISINIERE DES SERIES PROFESSIONNELLES DE AIR KING MARQUEES APPLICABLES POUR UTILISATION AVEC CETTE SOUFLANTE. NE PAS INSTALLER DANS TOUTE AUTRE INSTALLATION.

SECTION 1 Préparation de l'installation

REMARQUE: Avant d'instructor la soufflante, assurez-vous que le couvert de la hotte de cuisine est installe adequatement et solidement fixe en place. Voir les " Instructions de montage de la hotte de cuisine".

1. Sortir la soufflante de son emballage et confirmer que toutes les pieces sont presents. En plus de la soufflante, vous devriez avoir :

8-Vis #8-32
8-Rondelle plate
8-Bondelle en etoile
2 - Écrous à collets denteles #10-32
1-Fusible
1 - Couverture de condensateur
2-Vis #6
1 - Feuillet d'instruction/de sécurité

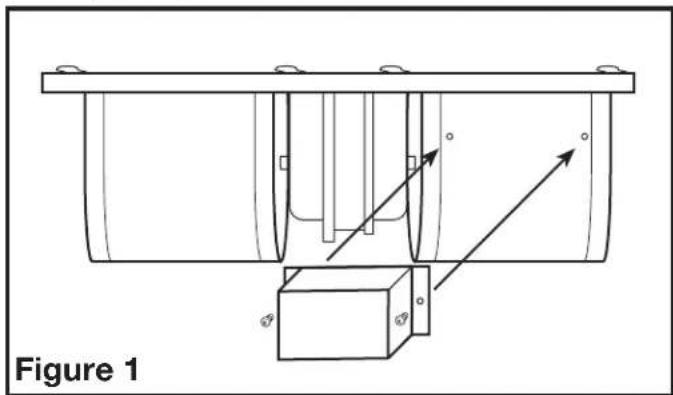

1. Placez la couverture du condensateur au-dessus des deux trous dans le logement du ventilateur et attachez en utilisant les deux vis #6 fournies (Figure 1).

1. L'installation de la soufflante est légerement différente d'une hauteur de couvercle à une autre. Pour les couvercles à une hauteur de 45,7 cm, procédé à la Section 2, pour des couvercles à une hauteur de 25,4 cm, procédé à la Section 3.

SECTION 2 Installation dans un couvercle à une hauteur de 45,7 cm

1. Installé l'achatement les deux écrous à collets denteles #10-32 (inclus) sur les goujons situés à l'intérieur du centre supérieur de la hotte.

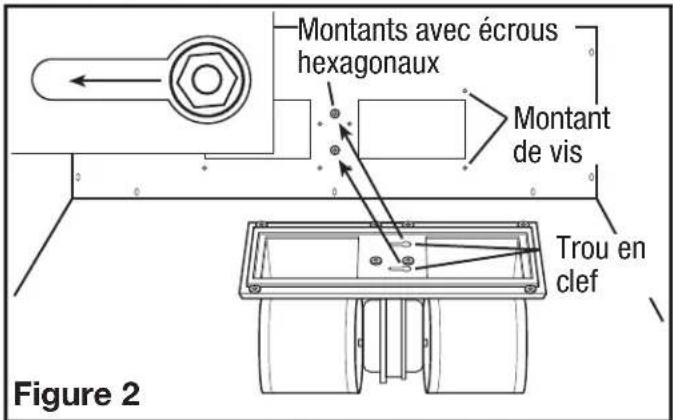

2. Soulever la soufflante dans le couvert de la hotte et glisser les trouss en poir dans la bride de montage du moteur au-dessus des montants de la hotte. Glisser le moteur en place et serrer les écrous hexagonaux sur le montant de montage tout en alignant les 8 trouss dans la bride de montage du moteur avec les 8 montants de vis de la hotte (Figure 2).

1. En utilisant 8 des vis #8-32 incluses, les rondelles plates et en étoile, montez le ventilateur en place et serrez toutes les vis. Confirmez que le ventilateur est solidement en place et qu'il n'y a aucun entrefer autour du joint du ventilateur.

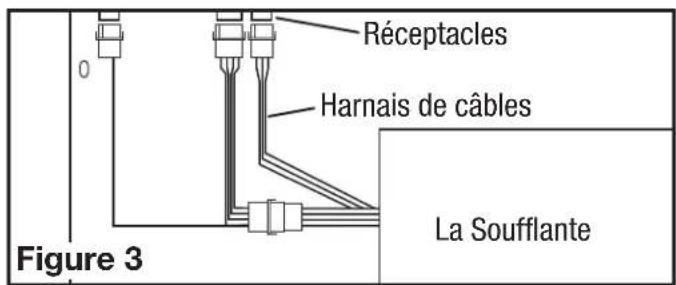

2. Brancher les cordons à connecteurs rapides à 2 fils, 3 fils et 4 fils de la soufflante dans les réceptacles appropriés situés sur l'intérieur de l'avant du couvert de la hotte. Ces cordons ne s'ajusteront que d'une seule maniere dans les réceptacles (Figure 3).

SECTION 3 Installation dans un couvercle à une hauteur de 25,4 cm

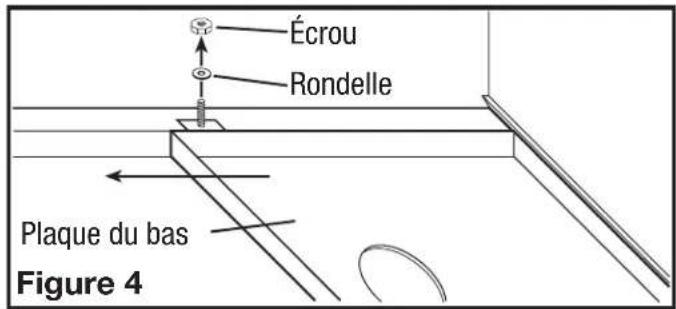

1. Enlever la plaque au bas à l'arrière de ce couvercle de hotte de cuisinière. Elle est fixée en place avec une écrou et une rondelle des deux côtes (Figure 4).

1. Installé l'achat des deux écrous à collets denteles #10-32 (inclus) sur les goujons situés à l'intérieur du centre supérieur de la hotte.

2. Soulever la soufflante dans le couvercle de la hotte et glisser les trough en poire dans la bride de montage de la soufflante sur les deux montants de la hotte. Glisser la soufflante en place et serrer les écrous hexagonaux sur les montants de montage tout en alignant les 8 troughs dans la bride de montage de la soufflante avec les 8 vis des montants de la hotte (Figure 2).

3. En utilisant 8 des vis #8-32 incluses, les rondelles plates et en étoile, montez le ventilateur en place et serrez toutes les vis. Confirmez que le ventilateur est solidement en place et qu'il n'y a aucun entrefer autour du joint du ventilateur.

4. Brancher les cordons à connecteurs rapides à 3 fils et 4 fils de la soufflante dans les réceptacles appropriés situés sur l'intérieur de l'avant du couvert de la hotte. Ces cordons ne s'ajusteront que d'une seule manière dans les réceptacles (Figure 3).

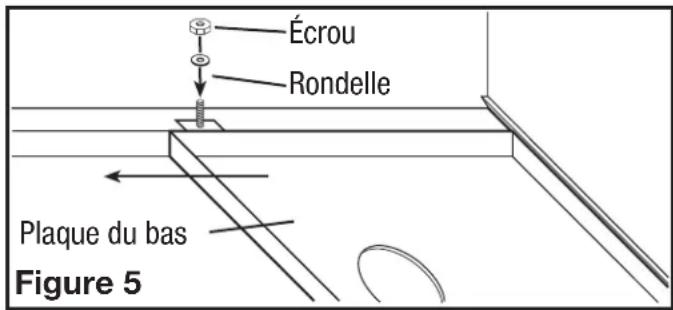

5. Réinstaller la plaque du bas à l'arrière en ajustant le rebord arrière de la plaque dans le canal situé sur l'arrière de la hotte et en réinstallant les deux écrous et rondelles enlevées à l'Etape 1 (Figure 5).

SECTION 4

Terminer l'installation

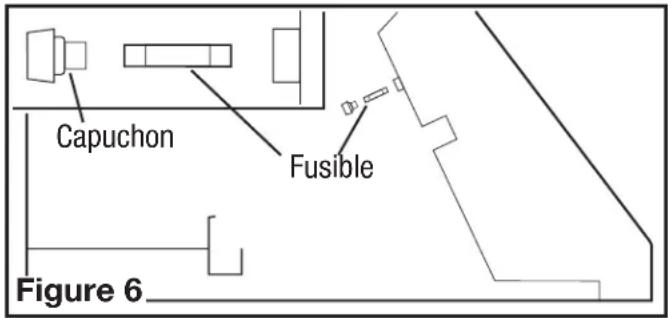

1. Installer le fusible compris dans le panneau électrique en tournant le capuchon du fusible en sens horsaire et en tirant. Insérer le fusible à retardement de 0,6 × 3,2 cm dans le porte fusible et réinstaller dans le panneau (Figure 6).

REMARQUE: Si vous aviez besoin de remplacer le fusible, le remplacer avec un fusible Bussman MDA-3 de 0,6 x 3,2 cm ou un fusible équivalent à 3 ampères, 250V, céramique, à retardement uniquement.

1. Référez-vous au manuel d'instruction de la hotte pour compléter l'installation, pour l'entretien et avant de remettre l'alimentation.
2. La soufflante est couverte par la garantie de la hotte de cusinière.

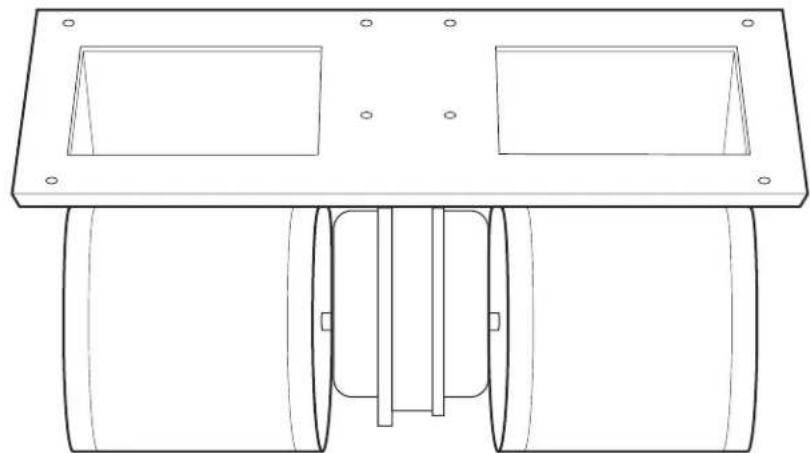

DIAGRAMME DES PIEÇES DE REMPLACEMENT

1

# Qle. #de pièce Description de remplacement
1	1	Fusible	5S1136106
2	1	Boîte de condensateur	5S1136114
3	1	Harnais de câbles (B300)	5S1136403
	1	Harnais de câbles (B500)	5S1136402
	1	Harnais de câbles (B600)	5S1136401
