FRAK100D - Hotte Air King - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	Air King
Modèle	FRAK100D
Largeur	60 cm
Profondeur	50 cm
Hauteur	15 cm
Poids	10 kg
Alimentation électrique	120 V, 60 Hz, 5 A
Puissance d'extraction maximale	600 m³/h
Niveau sonore maximal	55 dB
Type de commandes	Boutons mécaniques
Éclairage	LED intégré
Nombre de vitesses	3
Type de filtre	Filtre à graisse en aluminium
Matériau	Acier inoxydable
Diamètre de sortie d'air	150 mm
Installation	Suspendue ou encastrable
Utilisation	Évacuation ou recyclage (kit charbon non inclus)
Entretien recommandé	Nettoyer les filtres tous les mois
Consignes de sécurité	Ne pas utiliser sans filtre; débrancher avant entretien
Pièces détachées disponibles	Filtres, ampoules
Indice de réparabilité	7.5 / 10
Garantie	2 ans

FOIRE AUX QUESTIONS - FRAK100D Air King

Comment installer la hotte Air King FRAK100D ?

L'installation doit être effectuée par un professionnel. Assurez-vous de respecter les distances de sécurité par rapport à la cuisinière. Fixez solidement le support mural et branchez l'appareil à une prise mise à la terre.

Comment nettoyer les filtres de la hotte ?

Les filtres à graisse en aluminium se nettoient au lave-vaisselle ou à la main avec de l'eau chaude savonneuse. Laissez-les sécher complètement avant de les remettre en place.

La hotte ne s'allume pas, que faire ?

Vérifiez d'abord la connexion électrique et le disjoncteur. Si le problème persiste, consultez la notice pour tester le fusible interne ou contactez le service client.

Comment changer l'ampoule de la hotte ?

Débranchez d'abord la hotte. Retirez le capot de l'éclairage, dévissez l'ampoule défectueuse et remplacez-la par une ampoule LED du même type. Remettez le capot et rebranchez.

Quelle est la puissance d'extraction maximale ?

La puissance d'extraction maximale est de 600 m³/h, idéale pour une cuisson normale.

La hotte est-elle bruyante ?

Le niveau sonore maximal est de 55 dB, ce qui correspond à un bruit modéré. Les vitesses inférieures sont plus silencieuses.

Peut-on utiliser la hotte en mode recyclage ?

Oui, avec un kit de charbon actif (non fourni). Il doit être installé pour filtrer les odeurs en l'absence de conduit d'évacuation.

Comment régler la vitesse de la hotte ?

Utilisez les boutons mécaniques situés sur la façade. Appuyez sur le bouton correspondant à la vitesse souhaitée (1, 2 ou 3).

Où trouver des pièces détachées pour la hotte FRAK100D ?

Vous pouvez commander des pièces comme les filtres ou les ampoules auprès du service client Air King ou sur les sites de vente de pièces détachées agréés.

Que faire en cas de dysfonctionnement persistant ?

Consultez la notice pour les codes d'erreur éventuels. Si le problème persiste, contactez le service après-vente Air King ou un technicien agréé.

MODE D'EMPLOI FRAK100D Air King

Ventilateur d'Évacuation

LIRE ET CONSERVER CES INSTRUCTIONS

LIRE SOIGNEUSEMENT AVANT DE TENTER D'ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTÉGEZ VOUS-MÊME ET LES AUTRES EN OBSERVANT TOUTE L'INFORMATION DE SÉCURITE. FAILLIR À SE CONFORMER AUX INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ.

CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Lors de l'utilisation d'appareils électriques, des précautions de base doivent toujours être suivies pour réduire les risques d'incendie, de choc électrique et de blessures corporelles, incluant ce qui suit:

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT:

a) Utiliser cette unité seulement de la manière pour laquelle le fabricant l'a conçu. Si vous aviez des questions, veuillez contacter le fabricant.
b) Avant d'effectuer un service ou de nettoyer l'unité, couper l'alimentation électrique dans le panneau de distribution et verrouiller le dispositif de déconnexion afin d'éviter que l'alimentation ne revienne accidentellement. Lorsque le dispositif ne peut être verrouillé, fixer solidement un avis d'avertissement, tel qu'une étiquette, au panneau de distribution.

AVERTISSEMENT : POUR RÉDUIRE

LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT:

a) Le travail d'installation et le câblage électrique doivent être effectués par une(des) personne(s) qualifiée(s) en conformité avec tous les codes et normes applicables, incluant la construction relative aux incendies.
b) De l'air en quantité suffisante est requis pour la bonne combustion et l'évacuation de gaz par le conduit (cheminée) provenant d'équipement de brûlage au combustible pour prévenir un refoulement. Suivre les directives du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et de la American Society for Heating, Refrigeration, and Air Conditioning Engineers (ASHRAE), et de celles des autorités locales du code.
c) Lors de coupe ou de perçage des murs et plafonds, ne pas endommager le filage électrique et autres utilités cachées.

ATTENTION : POUR USAGE DE VENTILATION GÉNÉRALE EXCLUSIVEMENT. NE PAS UTILISER POUR ÉVACUER DU MATÉRIEL ET DES VAPEURS DANGEREUSES OU EXPLOSIVES.

d) Les ventilateurs avec conduits doivent toujours être évacués vers l'extérieur

e) Cette unité doit être mise à la terre
f) Pour éviter des dommages aux roulements des moteurs et/ou des hélices bruyantes ou déséquilibrées, empêcher la poussière de cloison sèche, poussière de construction, etc., d'atteindre l'unité de puissance.
g) Lire toutes les instructions avant d'installer ou d'utiliser la ventilateur.

AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES

PERSONNELLES, N'UTILISEZ PAS DE PIÈCES DE RECHANGE QUI N'ONT PAS ÉTÉ RECOMMANDÉES PAR LE FABRICANT (PAR EXEMPLE, DES PIÈCES FABRIQUÉES À LA MAISON À L'AIDE D'UNE IMPRIMANTE 3D).

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE OU DE CHOC

ÉLECTRIQUE, NE PAS UTILISER CE VENTILATEUR AVEC UN RÉGULATEUR DE VITESSE ÉLECTRONIQUE.

a) Si cet appareil doit être installé au-dessus d'une baignoire ou d'une douche, il doit être marqué comme approprié pour l'application et connecté à un DDFT (disjoncteur différentiel de fuite à la terre) - circuit de dérivation protégé.

AVERTISSEMENT : NE PAS UTILISER DANS LES CUISINES

AVERTISSEMENT : LA CANALISATION DE CE VENTILATEUR À L'EXTÉRIEUR DU BÂTIMENT A UN EFFET IMPORTANT SUR LE FLUX D'AIR, LE BRUIT ET LA CONSOMMATION D'ÉNERGIE DU VENTILATEUR. UTILISEZ LA ROUTE DE CANALISATION LA PLUS COURTE ET LA PLUS DROITE POSSIBLE POUR UNE MEILLEURE PERFORMANCE, ET ÉVITEZ D'INSTALLER LE VENTILATEUR AVEC DES CONDUITS PLUS PETITS QUE RECOMMANDÉ, L'ISOLATION AUTOUR DES CONDUITS PEUT RÉDUIRE LA PERTE D'ÉNERGIE ET EMPÊCHER LE DÉVELOPPEMENT DE MOISSURES. IL SE PEUT QUE LES VENTILATEURS INSTALLÉS AVEC DES CONDUITS EXISTANTS N'ATTEIGNENT PAS LEUR DÉBIT D'AIR NOMINAL.

VOIR LES DÉTAILS SUR LA CLASSIFICATION UL

MARQUAGE SUR PRODUIT FERME

CONSERVER CES INSTRUCTIONS

EXIGENCES RELATIVES À L'INSTALLATION DANS DES ASSEMBLAGESDE PLAFOND CERTIFIÉS UL / ULC VOIR LE RÉPERTOIRE DES ASSEMBLAGES UL ET ULC RÉSISTANTS AU FEU

INSTRUCTIONS D'INSTALLATION

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

AVERTISSEMENT : CE VENTILATEUR DOIT ÊTRE INSTALLÉ CONFORMÉMENT À L'ASSEMBLAGE DE PLAFOND ÉVALUÉ PAR UL ET ULC. CECI EXIGE L'INSTALLATION D'UN PANNEAU DE GYPSE D'UNE ÉPAISSEUR MINIMALE, SOUS LE SOUS-PLANCHER ET UN PANNEAU DE GYPSE D'AU MOINS 5/8 po OUVRIR LE DESSUS DU BOÎTIER DU VENTILATEUR.

SECTION 1

Préparation du Ventilateur d'évacuation

1. Sortir le ventilateur de sa boite et confirmer que toutes les pièces sont présentes. En plus du ventilateur d'évacuation vous devriez avoir:

1 - Grille
1 - Ensemble de clapet (attaché)
1 - Amortisseur résistant au feu
4 - Vis #8, 1 po
4 - Traverses de Montage
1 - Feuillet d'instructions / sécurité

1. Choisir un emplacement pour votre ventilateur. Pour garantir la meilleure qualité d'air et performance acoustique, il est recommandé que la longueur de la canalisation et le nombre de coudes soient réduits au minimum, que le rayon de chaque coude soit aussi grand que possible pour l'installation, et que des conduits rigides isolés soient utilisés. Ce ventilateur nécessitera au moins 20,3cm (8po) de dégagement dans le plafond ou le mur, et s'installe au travers de cloison sèche d'une épaisseur de jusqu'à 1,9cm(3/4po). Le ventilateur s'installe entre 40,6cm ou 61cm (16po ou 24po) au centre des solives à l'aide des quatre (4) traverses de montage incluses.

2. Sélectionner l'alvéole défonçable la mieux appropriée et l'enlever à l'aide d'un tournevis à lame plate (Figure 1).

3. Aucun matériel amortissant de vibrations supplémentaire n'est nécessaire pour ce ventilateur.

SECTION 2

Nouvelle Construction

1. Selon la certification UL et CUL de construction résistante au feu, installez un panneau de gypse d'une épaisseur minimale de 3/8 po et de 18 po de longueur de façon à ce qu'il soit centré au-dessus du ventilateur. Le panneau de gypse doit couvrir la distance entre les solives, généralement de 14,5 po pour les solives des c

1. Installer les traverses sur le châssis et positionner le châssis près de la solive. Aligner le châssis pour qu'il soit à effleurement avec le plafond fini. Fixer les extrémités des traverses avec des clous ou des vis (non-comprises) aux solives et glisser le châssis à sa position finale (Figure 3).

SECTION 3

Construction Existante

1. Selon la certification UL et CUL de construction résistante au feu, installez un panneau de gypse d'une épaisseur minimale de 3/8 po et de 18 po de longueur de façon à ce qu'il soit centré au-dessus du ventilateur. Le panneau de gypse doit couvrir la distance entre les solives, généralement de 14,5 po pour les solives des centres de 16 po (Figure 2).
2. Placer le châssis en position entre les solives et tracer un contour sur le matériau du plafond (Figure 4). Mettre le châssis de côté et découper l'ouverture, en prenant soin de ne pas couper ou endommager des câbles électriques dissimulés ou autres utilités. Installer les traverses sur le châssis et positionner le châssis dans le trou percé précédemment afin qu'il soit à effleurement avec le plafond fini. Fixer les extrémités des traverses aux solives (Figure 3).

REMARQUE : La canalisation de ce ventilateur à l'extérieur du bâtiment a un effet important sur le flux d'air, le bruit et la consommation d'énergie du ventilateur. Utilisez la route de canalisation la plus courte et la plus droite possible pour une meilleure performance, et évitez d'installer le ventilateur avec des conduits plus petits que recommandé. L'isolation autour des conduits peut réduire la perte d'énergie et empêcher le développement de moisissures. Il se peut que les ventilateurs installés avec des conduits existants n'atteignent pas leur débit d'air nominal.

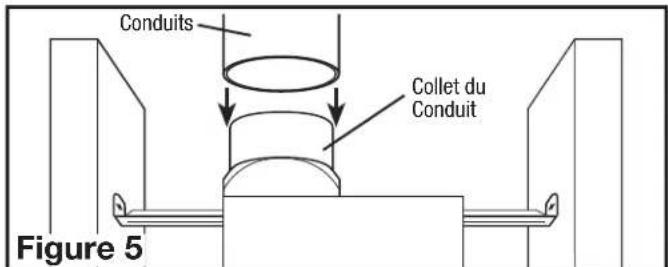

1. Raccorder le conduit au collet de conduit du ventilateur (Figure 5). Fixer en place à l'aide de ruban ou de serre-joint. Toujours évacuer le ventilateur vers l'extérieur au travers de chapeau mural ou de toit. Il est recommandé que les raccords d'extrémité basse de restriction sont utilisées.

1. Assurez-vous que les joints des conduits et les pénétrations extérieures sont scellés avec du mastic ou tout autre matériau similaire pour créer un passage d'air étanche afin de minimiser la perte ou le gain de chaleur et réduire le risque de condensation. Placez / enveloppez l'isolant autour du conduit et / ou ventilateur afin de minimiser la possibilité d'accumulation de condensation à l'intérieur du conduit, ainsi que la perte ou le gain de chaleur (Figure 6).

SECTION 5

Câblage

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

ATTENTION : TOUTES LES CONNEXIONS DOIVENT ÊTRE FAITES EN CONFORMITÉ AVEC LES CODES ÉLECTRIQUES LOCAUX OU US N'ÊTES PAS FAMILIER AVEC LES MÉTHODES D'INSTALLATION DE QUE, RECOURREZ AUX SERVICES D'UN ÉLECTRICIEN QUALIFIÉ.

REMARQUE : cette unité possède un panneau d'accès latéral pour le câblage qui ne requiert pas l'enlèvement de l'assemblage de la soufflante du ventilateur. Si vous choisissez de raccorder l'unité par l'intérieur, vous aurez besoin d'enlever l'assemblage de la soufflante et le compartiment de câblage intérieur. Les deux méthodes sont également efficaces.

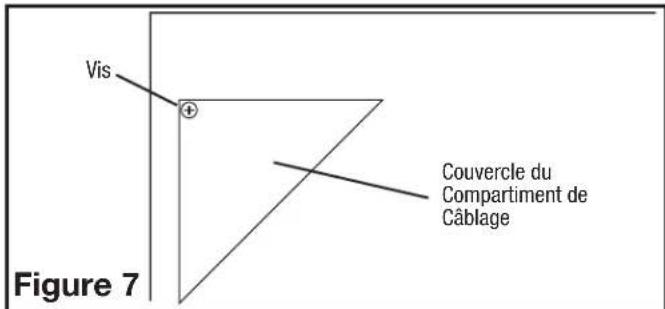

1a. Compartiment de Câblage Extérieur : enlever la vis du couvercle du compartiment à câblage et mettre ce couvercle dans un endroit fiable (Figure 7).

1b. Compartiment de Câblage Intérieur: Enlever les vis retenant en place l'ensemble venturi du ventilateur et soulever pour sortir l'assemblage hors du châssis (Figure 8). Enlever la vis du couvercle du compartiment à câblage et mettre ce couvercle dans un endroit fiable (Figure 9).

REMARQUE : Si le raccord du moteur de ventilateur est raccordé au réceptacle du châssis, le débrancher afin que l'ensemble venturi du ventilateur soit complètement enlevé.

Unités à une vitesse

2a. Courir le câblage d'un commutateur mural approuvé et de capacité appropriée. Un neutre (blanc), un de mise à la terre (vert ou cuivre nu), et un vivant (fil noir raccordé à l'interru) avec un connecteur électrique appro dans la boîte pour faire le raccordement
2b. Par là où vous avez choisi d'accéder à la boîte de jonction du ventilateur, connecter le fil Blanc provenant de la résidence au fil Blanc du réceptacle du ventilateur. Connecter le fil Noir de l'interrupteur mural au fil Noir du réceptacle du ventilateur. Connecter le fil de mise à la terre provenant de la résidence au fil Vert du réceptacle du ventilateur (Figure 10). Utiliser des méthodes approuvées pour toutes les connexions.

Unités à deux vitesses

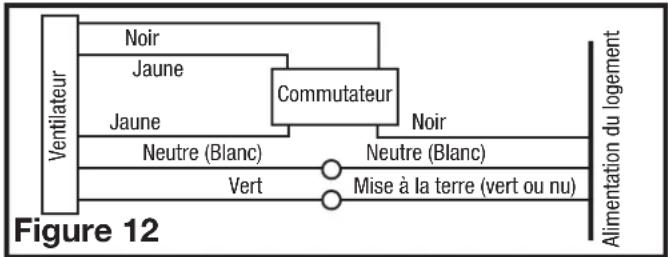

3a. Ventilation continue: Pour les ventilateurs à deux vitesses, raccordés pour une ventilation continue. Connectez le fil blanc du ventilateur au fil blanc (neutre) de la source d'alimentation. Connectez le fil de terre de la maison au fil vert du boîtier du ventilateur. Connectez le fil noir du ventilateur au fil noir (chaud) de la source d'alimentation. Utilisez un interrupteur à bascule standard duplex, correctement mis à terre, pour relier le fil jaune chaud du ventilateur à l'entrée de l'interrupteur. Connectez le deuxième fil jaune du ventilateur au côté de sortie du commutateur. Fermer l'interrupteur changera la vitesse de normale à haute vitesse (Figure 11).

3b. Ventilation intermittente : Pour les ventilateurs à deux vitesses, raccordés pour une ventilation intermittente avec un interrupteur à bascule duplex standard (comme Leviton 5224 -2W non inclus). Connectez le fil blanc du ventilateur au fil blanc (neutre) de la source d'alimentation. Connectez le fil de terre du ventilateur au fil de terre de la source d'alimentation. Mettez à terre les interrupteurs correctement. Connectez le fil noir de la source d'alimentation à un côté de l'interrupteur. Connectez le fil noir du ventilateur à l'autre côté de l'interrupteur. Connectez 1 fil jaune du ventilateur à chaque côté de l'interrupteur. Le commutateur avec les connexions noires met le ventilateur en marche et arrêt. Le commutateur avec les connexions jaune change la vitesse entre haute et basse (Figure 12).

Unités à vitesse variable

4a. Courir le câblage d'un commutateur mural approuvé et de capacité appropriée. Un neutre (blanc), un de mise à la terre (vert ou cuivre nu), et un vivant (fil noir raccordé à l'interrupteur mural). Fixer les câbles électriques au châssis avec un connecteur électrique approuvé. Vous assurer de laisser suffisamment de câble dans la boîte pour faire le raccordement au réceptacle du ventilateur.
4b. Par là où vous avez choisi d'accéder à la boîte de jonction du ventilateur, connecter le fil Blanc provenant de la résidence au fil Blanc du réceptacle du ventilateur. Connecter le fil Noir de l'interrupteur mural au fil Noir du réceptacle du ventilateur. Connecter le fil de mise à la terre provenant de la résidence au fil Vert du réceptacle du ventilateur (Figure 13). Utiliser des méthodes approuvées pour toutes les connexions.

Modèles avec détection d'humidité

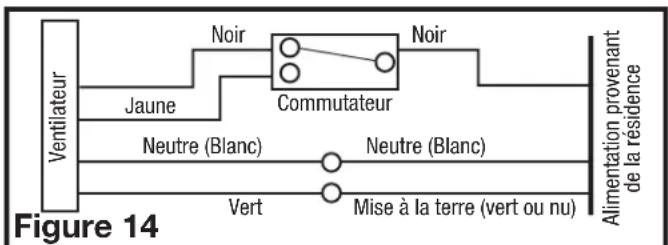

5a. Pour un bon fonctionnement, le ventilateur de détection d'humidité exigera un interrupteur à 3 voies (non inclus). Faites passer le câblage entre le ventilateur et l'emplacement du commutateur. Assurez-vous de laisser suffisamment de câblage dans chaque boîte pour faire les connexions. À la boîte de commutation, connectez le fil noir de la maison à la borne commune du commutateur. Connectez le fil noir du ventilateur à l'une des bornes commutées sur le commutateur. Cette position activera le mode automatique et le ventilateur s'activera après une élévation d'humidité. Connectez le fil jaune du ventilateur à l'autre borne commutée sur le commutateur. Cette position activera le mode manuel et activera le ventilateur.
5b. Connectez le fil blanc de la maison au fil blanc du ventilateur. Connectez le fil de terre de la maison au fil vert du boîtier du ventilateur (Figure 14). Utiliser des méthodes approuvées pour toutes les connexions.

REMARQUE : Les fils du réceptacle du ventilateur pourraient nécessiter d'être tirés à l'extérieur du compartiment pour le raccordement. Tirer uniquement les trois fils lâches à l'extérieur du compartiment. Des fils additionnels y sont présents.

1. Regrouper soigneusement les fils à l'intérieur du compartiment pour le raccordement et replacer le couvercle du compartiment en le fixant avec la vis qui fut enlevée précédemment.

SECTION 6

Complétion de l'installation

REMARQUE : Ce ventilateur est conçu pour le contact d'isolation directe (type IC). Il est aussi recommandé que ce ventilateur soit complètement recouvert par l'isolation afin de réduire la perte de chaleur ou de gagner de l'espace inconditionné.

1. Si l'assemblage de la soufflante du ventilateur a été enlevé durant le processus de raccordement, réinstaller la soufflante en inversant les instructions à l'étape 1b de la Section 5 Câblage.
2. Brancher le cordon à raccordement rapide dans le réceptacle. Ce cordon ne s'ajuste que d'une seule façon dans le réceptacle (Figure 15).

ATTENTION : L'AMORTISSEUR DE PLAFOND FOURNI EST À RESSORT ET PEUT SE LIBÉRER BRUSQUEMENT LORSQU'IL EST MAL MANIPULÉ. UN RESSORT ENDOMMAGÉ OU UN FUSIBLE DÉFECTUEUX PEUT FRE AU CLAPET DE SE FERMER VIOLEMMENT SUR LA MAIN OU LE BRAS DU DATEUR, CAUSANT DES GRAVES BLESSURES. IL FAUT FAIRE ATTENTION LORS ANIPULATION ET DE L'INSTALLATION DES AMORTISSEURS À RESSORT. IL EST ANDÉ QUE LES MANIPULATEURS ET LES INSTALLATEURS PORTENT DES GANTS.

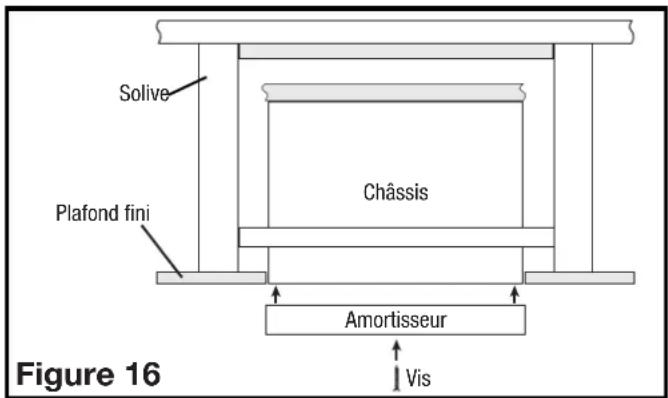

1. INSTALLATION DE L'AMORTISSEUR DE PLAFOND: L'amortisseur de plafond fourni avec l'unité est conçu pour être installé uniquement dans les boîtiers du modèle Air King AKFH2. Installez l'amortisseur de plafond et le cadre d'amortisseur de plafond dans l'ouverture du boîtier de ventilateur. Le cadre d'amortisseur de plafond est conçu pour s'adapter à l'extérieur du boîtier et l'amortisseur de plafond sera placé à l'intérieur du boîtier de ventilateur (Figure 16).

REMARQUE : Pour les modèles à vitesse variable (FRAKV), assurez-vous que le rideau coupe-feu est monté sur le côté col / registre / sortie du ventilateur. Assurez-vous de ne pas couvrir le bouton de réglage de la vitesse avant de sceller l'amortisseur.

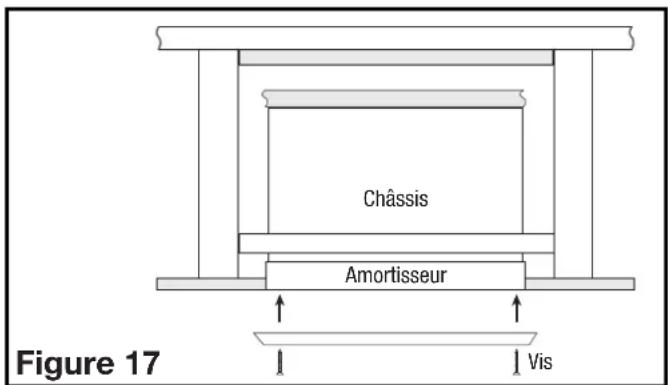

1. Une fois en place, fixez le cadre de l'amortisseur de plafond au boîtier du ventilateur à l'aide de deux des vis n° 8 x 1 po fournies. Enfoncez avec précaution les vis dans les deux fentes oblongues du cadre de l'amortisseur du plafond, dans les lances de fixation de chaque côté du boîtier du ventilateur. Complétez cette étape lentement car vous ne voulez pas endommager les lances sur le boîtier (Figure 15).
2. Il est recommandé d'utiliser un scellant approprié pour le contact avec les matériaux de construction actuels et pour les besoins de la température de l'installation, afin d'empêcher les fuites d'air à partir des espaces non conditionnés. S'il y a des grands écarts entre le boîtier de l'appareil et le plafond, du matériel supplémentaire (tige de support, matériel de plafond) peut être nécessaire.
3. Une fois que l'amortisseur de plafond est installé et fixé, positionnez la grille du ventilateur en métal en alignant les deux trous de la grille du ventilateur avec les deux trous extrudés sur le cadre de l'amortisseur de plafond. Utilisez les deux vis n° 8 x 1 po restantes pour fixer la grille sur le ventilateur (Figure 17).

1. Restaurer l'alimentation et tester votre installation.

SECTION 7 Réglage de l'humidostat

Ce ventilateur peut être équipé d'un capteur d'humidité qui allume automatiquement le ventilateur (ou hausse la vitesse pour les modèles à deux vitesses), lorsque l'humidité est supérieure au point de consigne (ou baisse la vitesse pour les modèles à deux vitesses) lorsque l'humidité est inférieure ou égale au point de consigne. Si le ventilateur fonctionne trop longtemps ou pas assez, vérifiez d'abord le point de consigne du capteur d'humidité. Dans le cas où le niveau d'humidité ambiante de la pièce s'élève plus haut que le niveau préréglé, le ventilateur s'allumera, même si la salle n'est pas occupée. Ceci aide à éviter les conditions qui mènent à la croissance de moisissures.

1. Pour régler le niveau désiré d'humidité de la salle, enlevez la grille et localisez le cadran de l'humidostat situé sur le couvercle du compartiment de fil.

2. Réglez le cadran à l'humidité relative que vous vous voulez que le ventilateur maintienne, habituellement entre 50% et 80%. Les climats humides exigeront des réglages plus élevés que les climats secs. Lorsque le niveau d'humidité de la salle est inférieur à ce réglage, le ventilateur restera étéint (ou baisse la vitesse pour les modèles à deux vitesses). Lorsque le niveau d'humidité monte à ce réglage, le ventilateur s'allumera (ou hausse la vitesse pour les modèles à deux vitesses) et fonctionnera jusqu'à ce que le niveau d'humidité tombe au-dessous de ce réglage.

3. Réinstaller la grille et rétablir le courant.

SECTION 8 Réglage de la vitesse

Your fan may include a variable speed function that allows it to be set to 30, 50, 80 or 100 CFM. Pour régler le débit d'air:

1. Retirez la grille et trouvez le poste de réglage sur le dessus du compartiment de fil (Figure 18).
2. Tournez le poste à la vitesse de CFM souhaitée puis réinstallez la grille.

SECTION 9 Utilisation et entretien

ATTENTION : VOUS ASSURER QUE L'ALIMENTATION EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L'INSTALLATION.

ATTENTION : LORSQUE VOUS NETTOYEZ LES PIÈCES INTERNES, FAITES TRÈS ATTENTION AU TRAVAIL AUTOUR DE L'AMORTISSEUR DE PLAFOND À RESSORT. PORTEZ DES GANTS ET UTILISEZ UN ASPIRATEUR AVEC UN TUYAU D'EXTENSION POUR NETTOYER L'INTÉRIEUR DU VENTILATEUR.

1. Nettoyage de la grille : Retirer la grille et utiliser un détergent doux, tel que du liquide pour la vaisselle, puis sécher à l'aide d'un chiffon doux. NE JAMAIS UTILISER D'ABRASIF OU DE POUDRE À RÉCURER. Sécher complètement la grille avant de la réinstaller. Pour réinstaller la grille, vous référer à la Section 6 Complétion de l'installation.
2. Nettoyage de l'assemblage du ventilateur : Nettoyer toutes les parties à l'aide d'un chiffon sec ou passer délicatement l'aspirateur sur le ventilateur. NE JAMAIS IMMERGER LES PARTIES ÉLECTRIQUES DANS L'EAU.

Guide de dépannage

Trouble Cause Possible Solution Suggérée
1. Le ventilateur ne fonctionne pas lorsque l'interrupteur est à la position en marche.	1a. Un fusible peut être grillé ou un disjoncteur peut être décie.nché.1b. La fiche de raccord du moteur n'est pas connectée.1c. Le câblage n'est pas raccordé correctement.1d. La moteur est terminee	1a. Remplacer le fusible ou réinitialiser le disjoncteur.1b. Couper l'alimentation à l'unité. Retirer la grille et brancher le moteur dans le réceptacle dans le cabinet. Remettre l'alimentation sur l'unité.1c. Couper l'alimentation de l'unité. Vérifier que tous les fils sont raccordés.1d. Remplacez la moteur
2. Le ventilateur fonctionne, mais l'air circule plus lentement que la normale.	2. Obstruction dans les conduits d'évacuation.	2. Vérifier pour toute obstruction dans les conduits. Les plus courantes sont des nids d'oiseau dans le chapeau de toit ou mural là où le ventilateur s'évacue vers l'extérieur.
3. Le ventilateur fonctionne de manière plus bruyante que la normale.	3a. Le moteur est lâche.3b. L'hélice du ventilateur frotte contre le cabinet de l'unité.	3a. Couper l'alimentation à l'unité. Retirer la grille et vérifier que toutes les vis sont complètement serrées. Remettre l'alimentation sur l'unité.3b. Appeler votre marchand pour un service.

GARANTIE LIMITÉE

QUE COUVRE CETTE GARANTIE : Ce produit est garanti contre tout vice de fabrication ou de matière.

COMBIEN DE TEMPS CETTE GARANTIE DURE : Cette garantie se rapporte seulement à l'acheteur original du produit et dure pendant cinq (5) années de la date de l'achat original ou jusqu'à ce que l'acheteur original du produit vend ou transfère le produit, celui qui se produit en premier.

QUE FERA AIR KING : Au cours de la période de garantie, Air King à son choix remplacera n'importe quelle partie ou pièces qui s'avèrent défectueuses ou remplacera le produit entier par le même modèle ou un modèle comparable.

CE QUE CETTE GARANTIE NE COUVRE PAS : Cette garantie ne s'applique pas si le produit était endommagé ou arrête de fonctionner en raison d'un accident, d'une mauvaise manipulation ou opération, de dommages d'expédition, d'abus, de mauvaise utilisation, de réparation faite ou tentées non autorisées. Cette garantie ne couvre pas les coûts d'expédition pour le retour des produits à Air King pour le remplacement. Air King payera les frais d'expédition de retour après le remplacement de garantie. TOUTES LES GARANTIES, EXPRESSES OU TACITES (COMPRENANT, SANS LIMITATION, TOUTE GARANTIE TACITE DE VALEUR MARCHANDE), DURENT CINQ ANNÉES DE LA DATE DE L'ACHAT ORIGINAL OU JUSQU'À CE QUE L'ACHETEUR ORIGINAL DU PRODUIT VEND OU TRANSFÈRE LE PRODUIT, CELUI QUI SE PRODUIT EN PREMIER ET DANS AUCUN CAS AIR KING N'ASSUME AUCUNE RESPONSABILITÉ EXPRESSE OU TACITE POUR (I) DES DOMMAGES ACCIDENTELS OU INDIRECTS DE N'IMPORTE QUELLE CAUSE, OU (II) LE REPLACEMENT OU LA RÉPARATION DE TOUS FUSIBLES, DISJONCTEURS OU RÉCEPTACLES DE MAISON. MALGRÉ N'IMPORTE QUOI À L'EFFET CONTRAIRE, DANS AUCUN CAS LA RESPONSABILITÉ D'AIR KING, SOUS UNE GARANTIE EXPRESSE OU TACITE, NE DÉPASSERA LE PRIX D'ACHAT DU PRODUIT ET UNE TELLE RESPONSABILITÉ SE TERMINERA AVEC L'EXPIRATION DE LA PÉRIODE DE GARANTIE.

Certains états et provinces ne permettent pas les limitations de la période de garantie, ou l'exclusion ou la restriction des dommages accidentels ou indirects, et, par conséquent, les présentes restrictions ne peuvent pas s'appliquer. La présente garantie vous donne des droits légaux spécifiques et peut-être certains autres droits qui peuvent varier selon la province. La preuve d'achat est exigée avant qu'une réclamation de garantie ne soit acceptée.

SERVICE À LA CLIENTÈLE :

Email: [e-mail]

Web: www.airkinglimited.com

Notre équipe du service clientèle est à votre disposition pour vous aider. Discutez avec nous sur www.airkinglimited.com du lundi au vendredi de 8 h à 21 h HNE (valable uniquement aux États-Unis et au Canada). Veuillez avoir à portée de main le numéro de modèle, ainsi que le type et le style.

Service à la clientèle., 820 Lincoln Ave., West Chester, PA 19380 (Veuillez ne pas envoyer de produit à cet endroit)

IL SE PEUT QUE LES PIÈCES POUR LES PRODUITS DISCONTINUÉS, OBSOLÈTES ET AUTRES PRODUITS NE SOIENT PAS DISPONIBLES. POUR DES RAISONS DE SÛRETÉ, BEAUCOUP DE COMPOSANTS ÉLECTRONIQUES ET LA PLUPART DES COMPOSANTS DES CHAUFFAGES NE SONT PAS À LA DISPOSITION DES CONSOMMATEURS POUR L'INSTALLATION OU LE REMPLACEMENT.

Installateur : Date d'installation :

Endroit de l'achat : Numéro de modèle :

DIAGRAMME DES PIÈCES DE REMPLACEMENT

# Qté. Description		# de pièce de remplacement
1 4 Traverses de Montage 5S1299002
2 1 Assemblément de collet 5S5202011
3 1 Assemblée de la Soufflante
				FRAK50S, FRAK50SH, FRAK80, FRAK80H, FRAK110	5S1214100
				FRAK90, FRAK90H, FRAK100, FRAK100D, FRAK100DH, FRAK100H	5S1214101
		FRAKV 5S1214102
4 1 Compartiment de Câblage
				FRAK50S, FRAK80, FRAK90, FRAK100	5S1202052
				FRAK100D 5S1202627
				FRAK100DH 5S1202632
				FRAK50SH, FRAK80H, FRAK90H, FRAK100H	5S1202104
				FRAKV 5S1202641

# Qté. Description			# de pièce de remplacement
5 1 Grille 5S		1214014
6 1 Amortisseur résistant au feu			5S1214112
7 1 Couvercle de Câble Externe			5S1202007
8 1 Harnais du Capuchon du Moteur
9 1 Bouton		5S1	299802
