DA200 - Amplificateur audio Atoll - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Amplificateur audio
Marque	Atoll
Modèle	DA200
Récepteur Bluetooth	Oui
Entrées coaxiales	2 (24 bits/192 kHz)
Entrées optiques	2 (24 bits/192 kHz)
Entrée USB-B	PCM 16-32 bits jusqu'à 384 kHz, DSD jusqu'à 256
Sortie préampli (Pre-Out)	Oui
Connecteur pour carte numérique DA200	Oui
Alimentation	Secteur (230 V)
Procédure d'installation	Débrancher tous les câbles, dévisser la plaque arrière (3 vis), placer le capuchon Bluetooth, engager la carte, visser sur le châssis, enfichier la nappe sur le connecteur de la carte mère
Driver USB pour Windows	Nécessite téléchargement spécifique
Nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Consignes de sécurité	Débrancher l'appareil avant toute intervention. Ne pas exposer à l'humidité.
Dimensions (L x H x P)	Environ 440 x 70 x 300 mm
Poids net	Environ 8 kg

FOIRE AUX QUESTIONS - DA200 Atoll

Comment installer la carte numérique DA200 ?

Avant toute opération, débranchez complètement tous les câbles. Dévissez la plaque arrière (3 vis), placez le capuchon plastique (cache de l'antenne Bluetooth), engagez la carte et vissez-la sur le châssis. Enfichez la nappe sur le connecteur de la carte mère. Utilisez les vis fournies (2 vis tôle, vis CHC3x6).

Quelles sont les entrées disponibles sur le DA200 ?

Le DA200 dispose de 2 entrées coaxiales (24 bits/192 kHz), 2 entrées optiques (24 bits/192 kHz), 1 entrée USB-B (PCM jusqu'à 384 kHz, DSD jusqu'à 256) et un récepteur Bluetooth intégré.

Comment connecter un appareil en Bluetooth ?

Assurez-vous que la carte numérique DA200 est installée. Activez le Bluetooth sur votre appareil source et recherchez le DA200. Le nom devrait apparaître. Appairez les appareils. Aucun code PIN n'est généralement requis.

Faut-il un driver spécial pour l'entrée USB ?

Oui, sous Windows, un driver spécifique est nécessaire. Téléchargez-le depuis le site officiel d'Atoll. Sous macOS, aucun driver n'est requis (utilisez l'audio intégré).

Pourquoi mon amplificateur ne sort-il pas de veille à la première mise sous tension ?

Pour les modèles IN50, 80, 100 et PR200 Signature, il faut attendre 5 secondes d'initialisation avant de pouvoir sortir de veille. Le DA200 ne nécessite pas cette attente, mais vérifiez que la carte est correctement installée.

Puis-je utiliser le DA200 comme préampli uniquement ?

Oui, le DA200 dispose d'une sortie Pre-Out (préampli) marquée sur la face arrière. Vous pouvez ainsi le connecter à un amplificateur de puissance externe.

Quels sont les câbles fournis ?

La notice ne liste pas les câbles fournis. Généralement, un câble d'alimentation secteur est inclus. Les câbles de liaison (coaxiaux, optiques, USB) sont à acquérir séparément.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. N'utilisez jamais de produits chimiques, d'alcool ou de nettoyants abrasifs. Débranchez l'appareil avant tout nettoyage.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord le câble d'alimentation et la prise secteur. Assurez-vous que la carte numérique DA200 est correctement enfichée. Si le problème persiste, contactez le service après-vente Atoll.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction en sélectionnant votre langue et votre email.

MODE D'EMPLOI DA200 Atoll

Avant toute opération, débranchez complètement tous les câbles de votre appareil.

1) Dévissez la plaque arrière (3 vis).
2) Placez le capuchon plastique (cache de l'antenne Bluetooth), engagez la carte et vissez la carte sur le châssis.

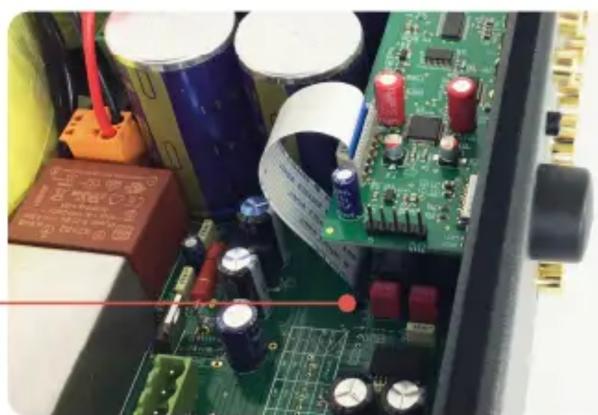

3) Enfichez la nappe sur le connecteur de la carte mère,

2 vis tôle Vis CHC3x6 Vis CHC3x6 Signature CD TUNEX DVD TAPE OUT BY-RVS2 PRE-OUT L R

Dans le cas des IN50, 80, 100 et PR200 Signature il faut attendre 5 secondes d'initialisation avant de pouvoir sortir de veille à la première mise sous tension.

Rappel : La carte numérique DA200 comprend :

• 1 récepteur Bluetooth.
• 2 entrées Coaxiales (24 bits/192 kHz).
• 2 entrées Optiques (24 bits/192 kHz).
- 1 entrée USB-B: PCM (16 bits à 32 bits jusqu'à 384 kHz) & DSD (jusqu'à 256).

Pour le système Windows, l'utilisation de l'entrée USB nécessite le téléchargement d'un driver spécifique téléchargeable ici :
