Type de produit	Lecteur CD audiophile avec support CD, CD-R, MP3, WMA, AAC
Marque et modèle	Atoll CD50 Evolution
Dimensions (L × H × P)	440 × 95 × 280 mm
Poids	6 kg
Alimentation	30 + 4,6 + 1,6 VA
Consommation en fonctionnement	9 à 16 W
Consommation en veille	< 0,5 W
Sorties analogiques	1 paire RCA (gauche/droite), niveau 2,5 Vrms, impédance 5,6 Ω
Sorties numériques	Coaxiale (RCA) et optique (Toslink)
Entrées numériques (optionnelles via carte)	USB type B asynchrone (24 bits/192 kHz), coaxiale, optique
Convertisseur N/A	PCM1791
Rapport signal/bruit	113 dB
Distorsion harmonique à 1 kHz	0,001 %
Bande passante	5 Hz - 20 kHz
Fonctions de lecture	Lecture/Pause, Stop, Saut avant/arrière, Recherche rapide, Répétition (plage/disque), Programmation (20 plages), Lecture aléatoire, Répétition A-B, Affichage du temps (écoulé/restant), Extinction de l’afficheur, CD-Text
Télécommande	Oui, avec piles fournies, reprend toutes les fonctions face avant + touches spécifiques (TIME, CD-DAC, A-B, REP, PROG, SHUFFLE, DISP)
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits contenant acétone, white-spirit, ammoniac ou abrasifs. Ne pas nettoyer l’intérieur.
Sécurité	Ne pas brancher sous tension. Installer dans un endroit sec et ventilé. Éloigner des sources de chaleur. Ne rien poser sur l’appareil. Éviter les courts-circuits. Ne pas réparer, démonter ou modifier l’appareil soi-même.
Garantie	2 ans (1 an pour les pièces mécaniques) à compter de la date d’achat. Nécessite installation par un professionnel agréé. Conserver facture et bon de garantie.
Pièces détachées et réparabilité	Non spécifié dans la notice. Contacter le revendeur agréé Atoll pour toute intervention.

FOIRE AUX QUESTIONS - CD50 Evolution Atoll

Comment brancher le lecteur CD50 Evolution ?

Connectez le cordon secteur à la prise 5 (raccordement secteur) puis à une prise murale aux normes européennes (terre en haut, phase à droite). Reliez les sorties analogiques LINE OUT (1) à votre amplificateur avec le câble de modulation fourni. Pour utiliser les sorties numériques, branchez un câble coaxial ou optique sur DIGITAL OUT (2 ou 3). N'effectuez jamais de branchement lorsque l'appareil est sous tension.

Comment utiliser la télécommande ?

La télécommande reproduit les touches de la face avant (7 à 13) avec des fonctions supplémentaires : TIME (14) change l'affichage du temps, CD-DAC (15) sélectionne les entrées numériques, A-B (18) répète une zone, REP (19) active la répétition, PROG (20) programme des plages, SHUFFLE (21) active le mode aléatoire, et DISP (22) éteint l'afficheur. Insérez les piles fournies avant utilisation.

Comment programmer une liste de lecture personnalisée ?

Appuyez sur PROG (20). L'afficheur indique 'Nb 0' (nombre de plages) et 'Tr 1' (choix de la plage). Utilisez les touches 7 et 8 pour sélectionner la plage souhaitée, puis validez avec PROG. Répétez pour chaque plage. L'affichage montre le nombre de plages programmées. Pour voir la durée totale, appuyez sur TIME. Lancez la lecture avec la touche Lecture/Pause (11). Pour annuler, appuyez deux fois sur STOP (12).

Comment répéter une piste ou tout le disque ?

En mode lecture, appuyez sur REP (19). Une première pression active la répétition de la plage en cours (affichage R1). Une seconde pression répète tout le disque (affichage R). Pour arrêter la répétition, appuyez sur STOP (12) ou, en mode R1, sur les touches de saut de plage (7 ou 8).

Mon CD ne se lit pas, que faire ?

Vérifiez que le disque est inséré correctement dans le tiroir (10) côté piste vers le haut. Nettoyez le disque avec un chiffon doux. Assurez-vous que le format est compatible : CD ou CD-R avec fichiers MP3, WMA ou AAC. Si le problème persiste, essayez un autre disque. Si aucun disque n'est lu, contactez votre revendeur Atoll.

Comment utiliser l'entrée USB asynchrone ?

L'entrée USB (type B) est optionnelle et nécessite l'installation d'un pilote spécifique téléchargeable sur le site Atoll. Branchez votre ordinateur avec un câble USB à ferrite pour éviter les parasites. Sélectionnez l'entrée USB en maintenant la touche Marche/Veille (13) pendant deux secondes, puis utilisez les touches 7 et 8 pour choisir 'USB'. Prend en charge jusqu'à 24 bits/192 kHz.

Comment nettoyer l'appareil ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez jamais de produits contenant de l'acétone, du white-spirit, de l'ammoniaque ou des agents abrasifs. Ne tentez pas de nettoyer l'intérieur de l'appareil.

Faut-il un temps de chauffe avant une écoute optimale ?

Oui, pour une qualité d'écoute optimale, laissez l'appareil sous tension pendant environ 30 minutes. Ce temps permet aux composants électroniques d'atteindre leur température de fonctionnement idéale. Il est conseillé d'éteindre l'appareil avec l'interrupteur général la nuit ou en cas d'absence prolongée.

Comment utiliser les entrées numériques optionnelles (coaxiale, optique) ?

Ces entrées sont disponibles via une carte optionnelle. Pour les sélectionner, maintenez la touche Marche/Veille (13) enfoncée pendant deux secondes. Utilisez ensuite les touches 7 et 8 pour choisir entre COAX, OPT ou USB. Vous pouvez aussi utiliser la télécommande avec la touche CD-DAC (15) et les flèches gauche/droite du pavé numérique.

Que faire en cas de court-circuit ou de dysfonctionnement ?

En cas de court-circuit ou de problème, débranchez immédiatement l'appareil. N'essayez jamais de réparer, démonter ou modifier l'appareil vous-même, risque de choc électrique. Contactez votre revendeur agréé Atoll pour toute réparation. La garantie de deux ans couvre la main-d'œuvre et les pièces défectueuses, hors transport retour.

MODE D'EMPLOI CD50 Evolution Atoll

MODE D'EMPLOI \~ LECTEURS CD EVO

LECTEURS CD EVO

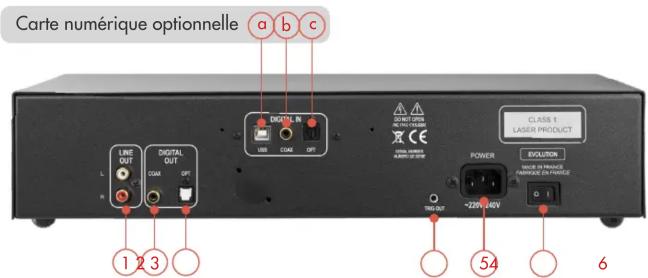

RACCORDEMENTS

Carte numérique optionnelle a b c LINE OUT DIGITAL OUT COM OPT DIGITAL IN USB COM OPT CLASS 1 LASER PRODUCT EVALUATION MODE DE PROACH PARMAISE EN PARFAISE +22V/40V PRO-OUT 54 6

1) Sortie analogique (droite & gauche).
2) Sortie numérique coaxiale.
3) Sortie numérique optique.
4) Sortie Trigger 12V.
5) Raccordement du cordon secteur.
6) Interrupteur Marche/Arrêt.
a Entrée USB (optionnelle).
b Entrée coaxiale (optionnelle).
c Entrée optique (optionnelle).

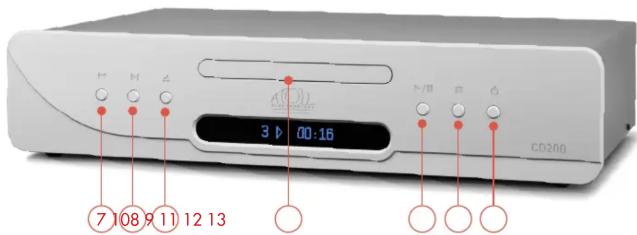

DETAIL DES FONCTIONS

M H A 3 P 00:16 7 108 9 11 12 13 N/N F G CD200

7) Touches de saut de plage arrière.
8) Touches de saut de plage avant.
9) Touche d'ouverture/fermeture du tiroir.
10) Tiroir de disque.
11) Touche de lecture/pause.
12) Touche d'arrêt : arrête la lecture
ainsi que les fonctions de répétition et
de lecture aléatoire.
13) Touche de mise en fonctionnement/
veille : la mise en veille annule toutes
les fonctions.

Sélection des entrées numériques (Option) :

Pour utiliser les entrées numériques (USB, optique ou coaxiale), maintenez appuyée la touche 13 de la face avant pendant deux secondes. Puis utilisez les touches 7 et 8 pour sélectionner les entrées numériques.

ATOLL ELECTRONIQUE

TELECOMMANDE

Les touches 7 à 13 correspondent à celles de la face avant de l'appareil.

14) TIME : sélecteur de mode de temps :

S'affiche, par défaut le temps écoulé de chaque plage. Par un appui, s'affiche le temps restant de la plage.

15) CD - DAC : sélection des entrées

numériques : COAX – OPT – USB à l'aide des touches gauche et droite du pavé (9).

16) Touche de recherche rapide arrière.

17) Touche de recherche rapide avant.

18) A-B repeat : permet de sélectionner une

zone de répétition sur une même plage.

En mode lecture, appuyer une fois sur cette touche sélectionne le début de la zone A, un second appui détermine la fin de la zone B. La sélection sera jouée en boucle. Pour l'arrêter, appuyez de nouveau sur la touche A/B.

19) REP : mode répétition (fonction accessible en mode lecture) :

— R1 : permet la répétition de la même plage. L'afficheur indique R1 entre le numéro de plage et le temps.

— R : permet la répétition du disque en entier. L'afficheur indique R entre le numéro de plage et le temps. Le bouton STOP (et les boutons de saut de plage en mode R1) supprime le mode répétition.

20) PROG : programmation

— Appuyez sur PROG. L'afficheur indique à gauche le nombre de plages sélectionnées (Nb 0) et à droite le choix des plages (Tr 1).

— Choisissez la première plage du programme avec les touches de navigation

7 et 8. Validez chacune des plages en appuyant sur PROG.

— L'afficheur indique le nombre de plages. Le temps total du programme est accessible en appuyant sur la touche TIME. Appuyez sur LECTURE pour commencer la lecture du programme.

— Pour annuler le programme, pendant la lecture, appuyez 2 fois sur STOP.

21) SHUFFLE : lecture aléatoire

En appuyant sur SHUF, un S s'affiche entre le numéro de plage et le temps et le lecteur commence la lecture. Toutes les plages seront lues une fois dans un ordre aléatoire. Pour arrêter, appuyez sur STOP.

Combinaison : vous pouvez combiner à la fois un programme avec une fonction REPEAT (affichage RP) ou SHUFFLE (affichage RS).

22) DISP : permet l'extinction de l'afficheur.

22 TIME DISP 14 15 CD DAC 16 7 11 18 20 19 REP A/B PROG SHUP 13 9 17 10 8 21

ATOLL ELECTRONIQUEPage 5Page 4

MODE D'EMPLOI \~ LECTEURS CD EVO

LECTEURS CD EVO

Textes : certains disques disposent du système « CD-Text » (titre des pistes, nom d'artiste...). Ces textes s'affichent automatiquement au début de chaque plage.

ENTREE USB

Votre appareil est équipé d'une entrée USB (type B) asynchrone (16). Vous ne pourrez l'utiliser qu'après avoir installé le pilote adéquat sur votre ordinateur. Ce pilote est téléchargeable librement sur notre site internet :

https://www.atoll-electronique.com/driver-specifique-xmos-usb/

Vous trouverez ci-joint une notice explicative sur son installation. Ce pilote n'est pas nécessaire pour les ordinateurs Macintosh. Afin d'éviter les problèmes de transferts de formats en haute qualité (24 bits/192 kHz), il est recommandé d'utiliser un câble de liaison USB avec ferrite.

COMPATIBILITE

Ce lecteur permet la lecture des disques CD et CD-R. Type de formats Ius : MP3-WMA-AAC.

MARQUAGE C.E.

Le marquage C.E. couvre la conformité à la directive basse tension 73/23/CEE, à la directive CEM 89/336/CEE et leurs transpositions nationales.

GARANTIE

La garantie s'applique pendant deux ans à partir de la date d'achat, limité à 1 an pour la partie mécanique. Il vous est donc recommandé de faire remplir par votre revendeur le bon de garantie ci-joint et de le conserver. Le bénéfice de la garantie n'est attribué qu'aux appareils ayant été utilisés et entretenus conformément aux instructions contenues dans ce document.

ENTRETIEN

Avant toute opération d'entretien, débranchez votre appareil au niveau de la prise secteur (5). Un chiffon doux et sec est suffisant pour le nettoyage du boîtier. N'utilisez aucun produit contenant de l'acétone, du white-spirit, de l'ammoniaque ou des agents abrasifs. N'essayez jamais de nettoyer l'intérieur de l'appareil.

ATOLL ELECTRONIQUE

PRECAUTIONS D'EMPLOI

• N'effectuez aucun branchement lorsque votre appareil se trouve sous tension.
• Installez votre appareil dans un endroit sec, correctement ventilé et éloigné de toute source de chaleur.
• Veillez à ne jamais rien poser sur votre lecteur de CD.
  • Evitez impérativement tout court-circuit.
• En cas de problème, n'essayez jamais de réparer, démonter ou reconstruire l'appareil au risque de provoquer un grave choc électrique.
• Evitez de faire fonctionner votre lecteur de CD à proximité d'un Tuner au risque de perturber la réception HF de ce dernier.

PHASE SECTEUR

- Pour que vous puissiez bénéficier d'une musicalité optimale, notre service technique a effectué la mise en phase de votre appareil. Afin de profiter pleinement des avantages de ce réglage, il est impératif de respecter les deux conditions ci-dessous :

- Votre appareil doit être raccordé au secteur à une prise câblée aux normes européennes (terre en haut - phase à droite).

- Le branchement doit être effectué avec le cordon secteur livré avec l'appareil.

CONSEILS D'UTILISATION

• Votre appareil vous offrira une qualité d'écoute optimale environ une demi-heure après sa mise sous tension, le temps que les composants électroniques atteignent leur température de fonctionnement idéale. La nuit ou lorsque vous quittez votre domicile il est préférable d'utiliser l'interrupteur général pour éteindre l'appareil.
• Nous vous conseillons de choisir des cordons de raccordement aux autres appareils de bonne qualité. N'hésitez pas à prendre conseil auprès de votre revendeur spécialisé.

ATOLL ELECTRONIQUEPage 3Page 6

MODE D'EMPLOI \~ LECTEURS CD EVO

Vous venez d'acquérir un Lecteur de CD aux performances audiophiles exceptionnelles. Nous vous remercions de la confiance que vous avez portée à nos produits. Nous vous conseillons de lire attentivement cette notice afin de pouvoir en tirer le meilleur parti.

Concernant ce mode d'emploi

Les zones ayant une trame de fond grisée concernent uniquement des fonctions utilisables avec un lecteur de CD disposant de la carte d'entrées numériques.

VOUS TROUVEREZ DANS VOTRE COLIS LES PIÈCES ET LES DOCUMENTS SUIVANTS

• Un lecteur de CD.
  – Une télécommande ATOLL (avec piles).
  – Un cordon secteur.
• Un câble de modulation.
• Ce mode d'emploi accompagné d'un bon de garantie.

Dernière mise à jour : 10 juin 2024.

ATOLL ELECTRONIQUE®

est une marque française qui conçoit, fabrique et commercialise l'ensemble de ses produits.

ATOLL ELECTRONIQUE

LECTEURS CD EVO

DONNÉES LECTEURS DE CD EVO
TECHNIQUES CD50 EVO CD80 EVO CD100 EVO CD200 EVO

Alimentation :	30+4,6+1,6 VA	30+4,6+1,6 VA	30+10+1,6 VA	30+10+1,6 VA
Total capacitif :	16 700 μF	21 400 μF	21 450 μF	21 450 μF
Niveau de sortie :	2,5 Vrms	2,5 Vrms	2,10 Vrms	2,65 Vrms
Consommationinterrupteur éteint :	0 W	0 W	0 W	0 W
Consommationen veille :	< 0,5 W	< 0,5 W	< 0,5 W	< 0,5 W
Consommationen fonctionnement :	9 à 16 W	9 à 16 W	10 à 19 W	10 à 19 W
Impédance de sortie :	5,6 Ω	5,6 Ω	5,6 Ω	5,6 Ω
Convertisseur (N/A) :	PCM1791	PCM1791	PCM1796	PCM1792
Sortie numérique :	Coaxiale& Optique	Coaxiale& Optique	Coaxiale& Optique	Coaxiale& Optique
Entrée numérique :	24 bits / 192 kHz	24 bits / 192 kHz	24 bits / 192 kHz	24 bits / 192 kHz
Entrée USB :	24 bits / 192 kHz	24 bits / 192 kHz	24 bits / 192 kHz	24 bits / 192 kHz
Rapport Signal/Bruit :	113 dB	113 dB	123 dB	129 dB
Distorsion a 1 kHz :	0,001 %	0,001 %	0,0005 %	0,0004 %
Bande passante :	5 Hz - 20 kHz	5 Hz - 20 kHz	5 Hz - 20 kHz	5 Hz - 20 kHz
Temps de montée :	2,0 μs	2,0 μs	2,0 μs	2,0 μs
Dimensions (mm) :	440×280×95	440×280×95	440×280×95	440×284×95
Poids :	6 Kg	6 Kg	6 Kg	7 Kg

ATOLL ELECTRONIQUEPage 7Page 2

MODE D'EMPLOI \~ LECTEURS CD EVO

BON DE GARANTIE \~ LECTEUR DE CD EVO

À faire dater et tamponner et à joindre impérativement avec votre facture d'achat lors du retour du matériel à votre revendeur.

Cet appareil a été réalisé avec le souci de vous donner entière satisfaction. La garantie offerte par ATOLL ELECTRONIQUE est de deux ans à partir de la date d'achat du matériel, la date et le cachet du vendeur faisant foi. Il vous est conseillé de préserver votre facture d'achat avec ce bon correctement rempli.

Pour bénéficier de cette garantie, il est indispensable que cet appareil ait été installé par un professionnel agréé par ATOLL ELECTRONIQUE. Les modalités de service après-vente doivent vous être précisées lors de l'achat par votre revendeur qui, de plus, vous conseillera en cas de panne ou de défaillance.

Cette garantie porte sur la main-d'œuvre et sur le remplacement des pièces reconnues défectueuses et ne résultant pas de leur usure normale. Les frais de transport retour (y compris les frais d'assurances) ne sont pas couverts par cette garantie. Les appareils présentant des traces de démontage, de chute, d'immersion ou d'alimentation anormale ou toute cause de dégradation étrangère à l'appareil ainsi que des dégradations résultant d'une utilisation contraire aux indications comprises dans le mode d'emploi, perdent automatiquement le bénéfice de la garantie.

Date d'achat :

Lieu :

Signature de l'acheteur :

Cachet du vendeur

MODE D'EMPLOI

CD50 Evolution

CD80 Evolution

CD100 Evolution

CD200 Evolution

LECTEUR DE CD

www.atoll-electronique.com
