CD200 Evolution - Lecteur/enregistreur de cd Atoll - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur/enregistreur de CD
Marque	Atoll
Modèle	CD200 Evolution
Format de disque	CD, CD-R, MP3, WMA, AAC
Convertisseur N/A	PCM1792
Fréquence d'échantillonnage	24 bits / 192 kHz (entrées numériques)
Sorties analogiques	1 paire stéréo (RCA), niveau 2,65 Vrms
Sorties numériques	Coaxiale et optique
Entrées numériques (option)	USB (type B), coaxiale, optique
Sortie Trigger	12V
Puissance consommée (fonctionnement)	10 à 19 W
Puissance consommée (veille)	< 0,5 W
Rapport signal/bruit	129 dB
Distorsion harmonique (1 kHz)	0,0004 %
Bande passante	5 Hz - 20 kHz
Impédance de sortie	5,6 Ω
Dimensions (L × H × P)	440 × 284 × 95 mm
Poids	7 kg
Alimentation	30+10+1,6 VA
Capacité totale de filtrage	21 450 μF
Fonctions de lecture	Lecture/pause, arrêt, saut avant/arrière, recherche rapide, répétition (plage/disque), programmation, aléatoire, lecture A-B
Affichage	Écran avec temps écoulé/restant, CD-Text, extinction possible
Télécommande	Incluse (piles fournies)
Entretien	Chiffon doux et sec ; débrancher avant nettoyage
Sécurité	Ne pas démonter, éviter courts-circuits, éloigner des sources de chaleur
Garantie	2 ans (1 an pour la partie mécanique)

FOIRE AUX QUESTIONS - CD200 Evolution Atoll

Comment utiliser la fonction de répétition ?

En mode lecture, appuyez sur REP de la télécommande : R1 pour répéter la plage en cours, R pour répéter tout le disque. Appuyez sur STOP pour annuler.

Comment programmer une liste de lecture ?

Appuyez sur PROG, choisissez la plage avec les touches 7/8, validez avec PROG. Répétez. Pour démarrer, appuyez sur Lecture. Pour annuler, appuyez deux fois sur STOP.

Comment activer la lecture aléatoire (shuffle) ?

Appuyez sur SHUF sur la télécommande. L'affichage montre un S. Toutes les plages seront lues une fois dans un ordre aléatoire. Appuyez sur STOP pour arrêter.

Comment utiliser la lecture A-B ?

En mode lecture, appuyez une fois sur A/B pour marquer le début (A), une seconde fois pour la fin (B). La sélection se répète en boucle. Appuyez à nouveau sur A/B pour arrêter.

Comment sélectionner une entrée numérique (USB, optique, coaxiale) ?

Maintenez la touche 13 (veille) sur la face avant pendant 2 secondes, puis utilisez les touches 7 et 8 pour choisir l'entrée. Depuis la télécommande, utilisez les touches CD-DAC et les flèches gauche/droite.

Pourquoi l'appareil ne lit-il pas certains CD ?

Le lecteur lit les CD et CD-R. Assurez-vous que le disque n'est pas rayé et qu'il est compatible (MP3, WMA, AAC). Si le problème persiste, vérifiez que le disque est bien inséré.

Comment installer le pilote USB pour l'entrée asynchrone ?

Téléchargez le pilote sur https://www.atoll-electronique.com/driver-specifique-xmos-usb/. Suivez la notice jointe. Macintosh ne nécessite pas de pilote. Utilisez un câble USB avec ferrite pour les formats haute qualité.

Comment nettoyer l'appareil ?

Débranchez d'abord l'appareil. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques (acétone, white-spirit, ammoniaque). N'essayez jamais de nettoyer l'intérieur.

Quelles sont les précautions d'emploi importantes ?

Ne branchez/débranchez pas sous tension. Installez l'appareil dans un endroit sec et ventilé, loin de sources de chaleur. Ne posez rien dessus. Ne tentez pas de réparer vous-même. Évitez les court-circuits.

Que faire en cas de dysfonctionnement ?

Contactez votre revendeur agréé Atoll. La garantie est de 2 ans (1 an pour le mécanisme) à compter de la date d'achat. Conservez votre facture et le bon de garantie rempli.

MODE D'EMPLOI CD200 Evolution Atoll

MODE D'EMPLOI \~ LECTEURS CD EVO

LECTEURS CD EVO

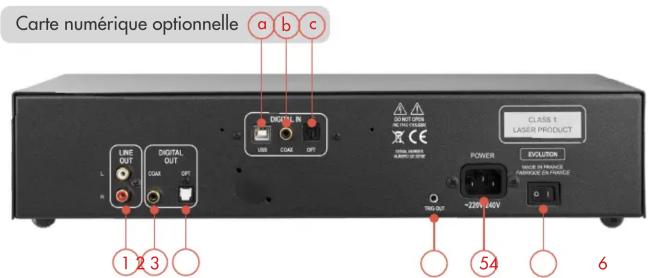

RACCORDEMENTS

Carte numérique optionnelle a b c LINE OUT DIGITAL OUT COM OPT DIGITAL IN USB COM OPT CLASS 1 LASER PRODUCT EVALUATION MODE DE PROACH PARMAISE EN PARFAISE +22V/40V POWER PRO-OUT 54 6

1) Sortie analogique (droite & gauche).
2) Sortie numérique coaxiale.
3) Sortie numérique optique.
4) Sortie Trigger 12V.
5) Raccordement du cordon secteur.
6) Interrupteur Marche/Arrêt.
a Entrée USB (optionnelle).
b Entrée coaxiale (optionnelle).
c Entrée optique (optionnelle).

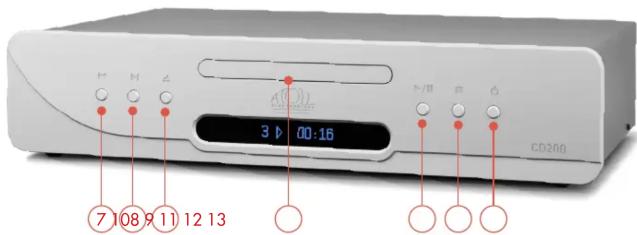

DETAIL DES FONCTIONS

M H A 3 p 00:16 7 108 9 11 12 13 N/N F G CD200

7) Touches de saut de plage arrière.
8) Touches de saut de plage avant.
9) Touche d'ouverture/fermeture du tiroir.
10) Tiroir de disque.
11) Touche de lecture/pause.
12) Touche d'arrêt : arrête la lecture
ainsi que les fonctions de répétition et
de lecture aléatoire.
13) Touche de mise en fonctionnement/
veille : la mise en veille annule toutes
les fonctions.

Sélection des entrées numériques (Option) :

Pour utiliser les entrées numériques (USB, optique ou coaxiale), maintenez appuyée la touche 13 de la face avant pendant deux secondes. Puis utilisez les touches 7 et 8 pour sélectionner les entrées numériques.

ATOLL ELECTRONIQUE

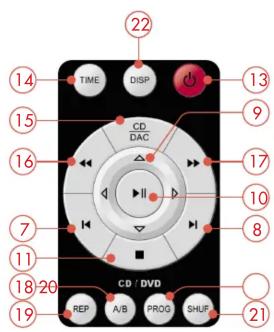

TELECOMMANDE

Les touches 7 à 13 correspondent à celles de la face avant de l'appareil.

14) TIME : sélecteur de mode de temps :

S'affiche, par défaut le temps écoulé de chaque plage. Par un appui, s'affiche le temps restant de la plage.

15) CD - DAC : sélection des entrées

numériques : COAX – OPT – USB à l'aide des touches gauche et droite du pavé (9).

16) Touche de recherche rapide arrière.

17) Touche de recherche rapide avant.

18) A-B repeat : permet de sélectionner une

zone de répétition sur une même plage.

En mode lecture, appuyer une fois sur cette touche sélectionne le début de la zone A, un second appui détermine la fin de la zone B. La sélection sera jouée en boucle. Pour l'arrêter, appuyez de nouveau sur la touche A/B.

19) REP : mode répétition (fonction accessible en mode lecture) :

— R1 : permet la répétition de la même plage. L'afficheur indique R1 entre le numéro de plage et le temps.

— R : permet la répétition du disque en entier. L'afficheur indique R entre le numéro de plage et le temps. Le bouton STOP (et les boutons de saut de plage en mode R1) supprime le mode répétition.

20) PROG : programmation

— Appuyez sur PROG. L'afficheur indique à gauche le nombre de plages sélectionnées (Nb 0) et à droite le choix des plages (Tr 1).

— Choisissez la première plage du programme avec les touches de navigation

7 et 8. Validez chacune des plages en appuyant sur PROG.

— L'afficheur indique le nombre de plages. Le temps total du programme est accessible en appuyant sur la touche TIME. Appuyez sur LECTURE pour commencer la lecture du programme.

— Pour annuler le programme, pendant la lecture, appuyez 2 fois sur STOP.

21) SHUFFLE : lecture aléatoire

En appuyant sur SHUF, un S s'affiche entre le numéro de plage et le temps et le lecteur commence la lecture. Toutes les plages seront lues une fois dans un ordre aléatoire. Pour arrêter, appuyez sur STOP.

Combinaison : vous pouvez combiner à la fois un programme avec une fonction REPEAT (affichage RP) ou SHUFFLE (affichage RS).

22) DISP : permet l'extinction de l'afficheur.

TIME DISP CD DAC 14 15 16 7 11 18 20 19 REP A/B PROG SHUP 13 9 17 10 8 21

ATOLL ELECTRONIQUEPage 5Page 4

MODE D'EMPLOI \~ LECTEURS CD EVO

LECTEURS CD EVO

Textes : certains disques disposent du système « CD-Text » (titre des pistes, nom d'artiste...). Ces textes s'affichent automatiquement au début de chaque plage.

ENTREE USB

Votre appareil est équipé d'une entrée USB (type B) asynchrone (16). Vous ne pourrez l'utiliser qu'après avoir installé le pilote adéquat sur votre ordinateur. Ce pilote est téléchargeable librement sur notre site internet :

https://www.atoll-electronique.com/driver-specifique-xmos-usb/

Vous trouverez ci-joint une notice explicative sur son installation. Ce pilote n'est pas nécessaire pour les ordinateurs Macintosh. Afin d'éviter les problèmes de transferts de formats en haute qualité (24 bits/192 kHz), il est recommandé d'utiliser un câble de liaison USB avec ferrite.

COMPATIBILITE

Ce lecteur permet la lecture des disques CD et CD-R. Type de formats Ius : MP3-WMA-AAC.

MARQUAGE C.E.

Le marquage C.E. couvre la conformité à la directive basse tension 73/23/CEE, à la directive CEM 89/336/CEE et leurs transpositions nationales.

GARANTIE

La garantie s'applique pendant deux ans à partir de la date d'achat, limité à 1 an pour la partie mécanique. Il vous est donc recommandé de faire remplir par votre revendeur le bon de garantie ci-joint et de le conserver. Le bénéfice de la garantie n'est attribué qu'aux appareils ayant été utilisés et entretenus conformément aux instructions contenues dans ce document.

ENTRETIEN

Avant toute opération d'entretien, débranchez votre appareil au niveau de la prise secteur (5). Un chiffon doux et sec est suffisant pour le nettoyage du boîtier. N'utilisez aucun produit contenant de l'acétone, du white-spirit, de l'ammoniaque ou des agents abrasifs. N'essayez jamais de nettoyer l'intérieur de l'appareil.

ATOLL ELECTRONIQUE

PRECAUTIONS D'EMPLOI

• N'effectuez aucun branchement lorsque votre appareil se trouve sous tension.
• Installez votre appareil dans un endroit sec, correctement ventilé et éloigné de toute source de chaleur.
• Veillez à ne jamais rien poser sur votre lecteur de CD.
  • Evitez impérativement tout court-circuit.
• En cas de problème, n'essayez jamais de réparer, démonter ou reconstruire l'appareil au risque de provoquer un grave choc électrique.
• Evitez de faire fonctionner votre lecteur de CD à proximité d'un Tuner au risque de perturber la réception HF de ce dernier.

PHASE SECTEUR

- Pour que vous puissiez bénéficier d'une musicalité optimale, notre service technique a effectué la mise en phase de votre appareil. Afin de profiter pleinement des avantages de ce réglage, il est impératif de respecter les deux conditions ci-dessous :

- Votre appareil doit être raccordé au secteur à une prise câblée aux normes européennes (terre en haut - phase à droite).

- Le branchement doit être effectué avec le cordon secteur livré avec l'appareil.

CONSEILS D'UTILISATION

• Votre appareil vous offrira une qualité d'écoute optimale environ une demi-heure après sa mise sous tension, le temps que les composants électroniques atteignent leur température de fonctionnement idéale. La nuit ou lorsque vous quittez votre domicile il est préférable d'utiliser l'interrupteur général pour éteindre l'appareil.
• Nous vous conseillons de choisir des cordons de raccordement aux autres appareils de bonne qualité. N'hésitez pas à prendre conseil auprès de votre revendeur spécialisé.

ATOLL ELECTRONIQUEPage 3Page 6

MODE D'EMPLOI \~ LECTEURS CD EVO

Vous venez d'acquérir un Lecteur de CD aux performances audiophiles exceptionnelles. Nous vous remercions de la confiance que vous avez portée à nos produits. Nous vous conseillons de lire attentivement cette notice afin de pouvoir en tirer le meilleur parti.

Concernant ce mode d'emploi

Les zones ayant une trame de fond grisée concernent uniquement des fonctions utilisables avec un lecteur de CD disposant de la carte d'entrées numériques.

VOUS TROUVEREZ DANS VOTRE COLIS LES PIÈCES ET LES DOCUMENTS SUIVANTS

• Un lecteur de CD.
  – Une télécommande ATOLL (avec piles).
  – Un cordon secteur.
• Un câble de modulation.
• Ce mode d'emploi accompagné d'un bon de garantie.

Dernière mise à jour : 10 juin 2024.

ATOLL ELECTRONIQUE®

est une marque française qui conçoit, fabrique et commercialise l'ensemble de ses produits.

ATOLL ELECTRONIQUE

LECTEURS CD EVO

DONNÉES LECTEURS DE CD EVO
TECHNIQUES CD50 EVO CD80 EVO CD100 EVO CD200 EVO

Alimentation :	30+4,6+1,6 VA	30+4,6+1,6 VA	30+10+1,6 VA	30+10+1,6 VA
Total capacitif :	16 700 μF	21 400 μF	21 450 μF	21 450 μF
Niveau de sortie :	2,5 Vrms	2,5 Vrms	2,10 Vrms	2,65 Vrms
Consommationinterrupteur éteint :	0 W	0 W	0 W	0 W
Consommationen veille :	< 0,5 W	< 0,5 W	< 0,5 W	< 0,5 W
Consommationen fonctionnement :	9 à 16 W	9 à 16 W	10 à 19 W	10 à 19 W
Impédance de sortie :	5,6 Ω	5,6 Ω	5,6 Ω	5,6 Ω
Convertisseur (N/A) :	PCM1791	PCM1791	PCM1796	PCM1792
Sortie numérique :	Coaxiale& Optique	Coaxiale& Optique	Coaxiale& Optique	Coaxiale& Optique
Entrée numérique :	24 bits / 192 kHz	24 bits / 192 kHz	24 bits / 192 kHz	24 bits / 192 kHz
Entrée USB :	24 bits / 192 kHz	24 bits / 192 kHz	24 bits / 192 kHz	24 bits / 192 kHz
Rapport Signal/Bruit :	113 dB	113 dB	123 dB	129 dB
Distorsion a 1 kHz :	0,001 %	0,001 %	0,0005 %	0,0004 %
Bande passante :	5 Hz - 20 kHz	5 Hz - 20 kHz	5 Hz - 20 kHz	5 Hz - 20 kHz
Temps de montée :	2,0 μs	2,0 μs	2,0 μs	2,0 μs
Dimensions (mm) :	440×280×95	440×280×95	440×280×95	440×284×95
Poids :	6 Kg	6 Kg	6 Kg	7 Kg

ATOLL ELECTRONIQUEPage 7Page 2

MODE D'EMPLOI \~ LECTEURS CD EVO

BON DE GARANTIE \~ LECTEUR DE CD EVO

À faire dater et tamponner et à joindre impérativement avec votre facture d'achat lors du retour du matériel à votre revendeur.

Cet appareil a été réalisé avec le souci de vous donner entière satisfaction. La garantie offerte par ATOLL ELECTRONIQUE est de deux ans à partir de la date d'achat du matériel, la date et le cachet du vendeur faisant foi. Il vous est conseillé de préserver votre facture d'achat avec ce bon correctement rempli.

Pour bénéficier de cette garantie, il est indispensable que cet appareil ait été installé par un professionnel agréé par ATOLL ELECTRONIQUE. Les modalités de service après-vente doivent vous être précisées lors de l'achat par votre revendeur qui, de plus, vous conseillera en cas de panne ou de défaillance.

Cette garantie porte sur la main-d'œuvre et sur le remplacement des pièces reconnues défectueuses et ne résultant pas de leur usure normale. Les frais de transport retour (y compris les frais d'assurances) ne sont pas couverts par cette garantie. Les appareils présentant des traces de démontage, de chute, d'immersion ou d'alimentation anormale ou toute cause de dégradation étrangère à l'appareil ainsi que des dégradations résultant d'une utilisation contraire aux indications comprises dans le mode d'emploi, perdent automatiquement le bénéfice de la garantie.

Date d'achat :

Lieu :

Signature de l'acheteur :

Cachet du vendeur

MODE D'EMPLOI

CD50 Evolution

CD80 Evolution

CD100 Evolution

CD200 Evolution

LECTEUR DE CD

www.atoll-electronique.com
