DA100 - Matériel audio Atoll - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte numérique DAC
Marque	Atoll
Modèle	DA100
Entrées coaxiales	2 (24 bits/192 kHz)
Entrées optiques	2 (24 bits/192 kHz)
Entrée USB	1 (avec cache plastique)
Bluetooth	Oui (antenne externe)
Compatibilité	Amplificateurs Atoll IN50, IN80, IN100, IN200 Sig, PR200 Signature, PR300 Sig
Alimentation	Via la carte mère de l'amplificateur
Dimensions (L x l x h)	15 x 10 x 2 cm (estimation)
Poids	100 g (estimation)
Fonctions principales	Conversion numérique-analogique, réception Bluetooth, entrées multiples
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux sec
Sécurité	Débrancher tous les câbles avant installation
Pièces détachées et réparabilité	Contacter un service agréé Atoll
Informations générales	Notice disponible en téléchargement sur notice-facile.com

FOIRE AUX QUESTIONS - DA100 Atoll

Comment installer la carte DA100 dans mon amplificateur Atoll ?

Avant toute opération, débranchez tous les câbles. Dévissez la plaque arrière (3 vis). Placez les caches plastiques pour l'antenne Bluetooth et l'entrée USB. Engagez la carte et vissez-la sur le châssis. Enfichez la nappe sur le connecteur de la carte mère.

Quels amplificateurs Atoll sont compatibles avec la carte DA100 ?

La carte est compatible avec les modèles IN50, IN80, IN100, IN200 Sig (à partir du numéro de série 617659), PR200 Signature et PR300 Sig (à partir du numéro de série 626210).

Quelles sont les résolutions audio supportées par les entrées numériques ?

Les entrées coaxiales et optiques supportent jusqu'à 24 bits / 192 kHz.

La carte DA100 dispose-t-elle du Bluetooth ?

Oui, la carte est livrée avec une antenne Bluetooth externe. Utilisez le cache plastique prévu pour son installation.

Que faire si l'amplificateur ne sort pas de veille après installation ?

Pour les modèles IN50, IN80, IN100 et PR200 Signature, attendez 5 secondes d'initialisation avant la première mise sous tension.

Puis-je utiliser l'entrée USB de la carte DA100 ?

Oui, mais vous devez placer le cache plastique fourni pour masquer l'entrée USB lors de l'installation.

Comment nettoyer la carte DA100 ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits liquides.

Où puis-je trouver la notice complète de la DA100 ?

La notice est disponible en téléchargement gratuit sur notice-facile.com au format PDF.

La carte DA100 est-elle réparable ?

En cas de problème, contactez un service agréé Atoll. Ne tentez pas de réparer la carte vous-même.

Quels câbles sont nécessaires pour les connexions coaxiales et optiques ?

Utilisez des câbles coaxiaux RCA pour les entrées coaxiales et des câbles optiques Toslink pour les entrées optiques.

MODE D'EMPLOI DA100 Atoll

Avant toute opération, débranchez complètement tous les câbles de votre appareil.

1) Dévissez la plaque arrière (3 vis).

2) Placez les caches plastiques pour l'antenne Bluetooth et l'entrée USB. Cette carte est compatible avec les IN200 Sig à partir de numéro de série 617659, et les PR300 Sig à partir de numéro de série 626210 utilisez alerts le cache ci-dessous pour masquer l'entrée USB :

Engagez la carte et vissez la carte sur le châssis.

2 vis tôle Vis CHC3x6 Vis CHC3x6 CDAX1 CDAX2 OPT1 OPT2 USB RIGHT + Tape BYTE OUT TAXO POWER

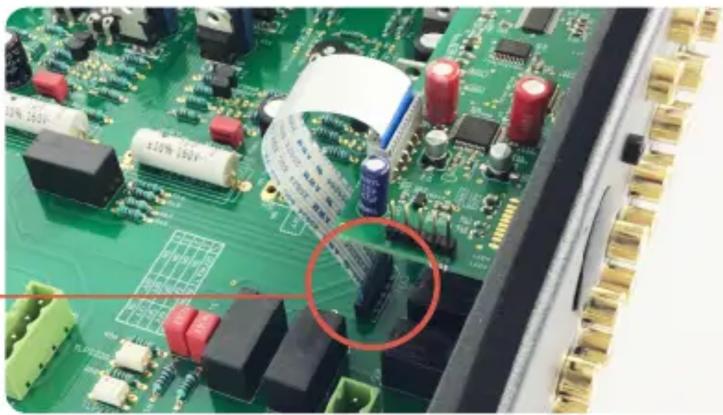

3) Enfichez la nappe sur le connecteur de la carte mère,

Dans le cas des IN50, 80, 100 et PR200 Signature il faut attendre 5 secondes d'initialisation avant de pouvoir sortir de veille à la première mise sous tension.

Rappel : La carte numérique DA100 comprend :

• 2 entrées Coaxiales (24 bits/192 kHz).
• 2 entrées Optiques (24 bits/192 kHz).
