DAC300 - Convertisseur audio/vidéo Atoll - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur numérique/analogique (DAC)
Marque	Atoll
Modèle	DAC300
Dimensions (L x P x H)	440 x 308 x 63 mm
Poids	5 kg
Alimentation	2 x 10 VA + 10 VA, capacité totale 20 030 µF
Consommation en marche	13 W
Consommation en veille (repos)	9 W
Consommation en arrêt	0 W
Convertisseur	ES9038PRO
Dynamique	137 dB
THD à 1 kHz (0 dBF)	-122 dB
Rapport signal/bruit	132 dB
Réponse en fréquence	5 Hz - 20 kHz
Niveau de sortie ligne (RCA)	2,25 Vrms
Niveau de sortie XLR	2,25 Vrms
Entrées numériques	3 optiques, 3 coaxiales, 1 AES, 1 USB type B
Sorties numériques	1 coaxiale, 1 optique
Sorties analogiques	1 paire RCA, 1 paire XLR
Sortie casque	Jack 3,5 mm
Bluetooth	Intégré, réception audio
Formats audio pris en charge (USB)	PCM 16-32 bits jusqu'à 768 kHz, DSD64/128/256/512
Formats audio pris en charge (optique/coaxial)	PCM 16-24 bits de 44,1 kHz à 192 kHz
Fonctions principales	Mode BY-PASS, gestion volume, 7 filtres numériques, télécommande, préchauffage
Accessoires fournis	Télécommande avec piles, câble modulation RCA, câble secteur, notice, bon de garantie
Entretien	Chiffon doux et sec, ne pas utiliser de produits abrasifs
Sécurité	Ne pas effectuer de branchements sous tension, installer dans un endroit sec et ventilé
Garantie	2 ans
Fabrication	France (marque Atoll Electronique)

FOIRE AUX QUESTIONS - DAC300 Atoll

Comment installer le pilote USB pour le DAC300 ?

Le pilote spécifique XMOS USB est disponible en téléchargement sur le site d'Atoll : https://www.atoll-electronique.com/driver-specifique-xmos-usb/. Il est nécessaire pour les ordinateurs Windows. Pour Macintosh, aucun pilote n'est requis. Utilisez un câble USB avec ferrite pour éviter les interférences.

Comment régler le mode BY-PASS sur le DAC300 ?

Mettez l'appareil en veille (repos), puis appuyez longuement sur le bouton de gestion de volume (20) pendant environ 3 secondes. L'affichage alterne entre BY-PASS (volume désactivé) et BY-PASS OFF (volume activé). Le mode BY-PASS est recommandé avec un amplificateur intégré.

Quels formats audio sont supportés par le DAC300 ?

Sur les entrées optiques et coaxiales : PCM 16-24 bits de 44,1 kHz à 192 kHz. Sur l'entrée USB : PCM 16-32 bits jusqu'à 768 kHz et DSD64/128/256/512.

Comment associer un appareil Bluetooth au DAC300 ?

Activez le Bluetooth sur votre appareil source, puis sélectionnez l'entrée Bluetooth du DAC300. L'affichage montre 'BT'. Choisissez 'ATOLL DAC300' dans la liste des appareils. Une fois connecté, le symbole BT reste allumé. Pour associer un nouvel appareil, dissociez le précédent.

Que signifie l'affichage 'UNLOCK' sur le DAC300 ?

L'affichage 'UNLOCK' indique qu'aucun signal numérique n'est détecté sur la source sélectionnée. Vérifiez le câble et que la source émet bien un signal compatible.

Comment utiliser les filtres numériques du DAC300 ?

Appuyez sur le bouton de gestion de volume (20) pour entrer dans le menu des filtres. Tournez la molette pour choisir parmi 7 filtres : Fast Roll-Off (Minimum/Linear Phase), Slow Roll-Off (Minimum/Linear Phase), Apodizing, Hybrid, Brickwall. Sélectionnez celui qui convient à votre écoute.

Quelle est la consommation électrique du DAC300 en veille ?

La consommation en mode repos (préchauffage) est de 9 W. En marche normale, elle est de 13 W. En position arrêt (interrupteur général), la consommation est de 0 W.

Quels câbles recommandez-vous pour une qualité audio optimale ?

Utilisez des cordons de modulation et un câble secteur de bonne qualité. Pour l'USB, un câble avec ferrite est recommandé. Consultez votre revendeur spécialisé pour des conseils adaptés.

Comment nettoyer le DAC300 ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez jamais de produits contenant de l'acétone, du white-spirit, de l'ammoniaque ou des agents abrasifs. Ne nettoyez jamais l'intérieur.

Quels sont les accessoires fournis avec le DAC300 ?

Le colis contient : le convertisseur DAC300, une télécommande ATOLL avec piles lithium CR2025, un câble de modulation RCA, un câble d'alimentation secteur, le mode d'emploi et un bon de garantie.

MODE D'EMPLOI DAC300 Atoll

MODE D'EMPLOI \~ CONVERTISSEUR

DAC300

RACCORDEMENTS TELECOMMANDE

Rappel : n'effectuez aucun branchement lorsque votre appareil se trouve sous tension.

ANALOG OUT LNC AIR-RIGHT POINT LIGHT AIR-LIGHT DIGITAL OUT COSA OPT DIF3 OPT2 OPT1 COSA3 COSQ2 COSO1 ASSIBU USB DIGITAL IN POWER 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

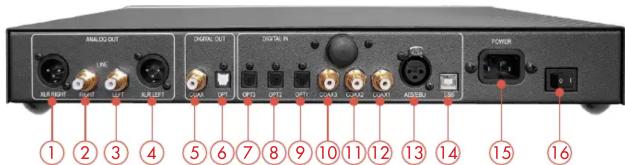

1) Sortie XLR (droite).
2) Sortie analogique (droite).
3) Sortie analogique (gauche).
4) Sortie XLR (gauche).
5) Sortie numérique (coaxiale).
6) Sortie numérique (optique).
7) Entrée numérique 3 (optique).
8) Entrée numérique 2 (optique).

9) Entrée numérique 1 (optique).
10) Entrée numérique 3 (coaxiale).
11) Entrée numérique 2 (coaxiale).
12) Entrée numérique 1 (coaxiale).
13) Entrée AES.
14) Entrée USB (type B).
15) Raccordement secteur.
16) Interrupteur Marche/Arrêt.

DETAIL DES FONCTIONS

CORX1 UNLOCK DAC300 ⑰⑱⑲⑳⑴⑵⑶⑷⑧⑨⑩⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳⑴⑵⑶⑷⑸⑹⑺⑺⑻⑼⑺⑳⑺⑴⑵⑵⑶⑷⑸⑹⑺⑺⑺④⑤⑥⑦⑧⑨⑩⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳⑴ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

17) Bouton de mise en fonctionnement/mise en repos et bouton de sélection des sources.
18) Sortie casque (jack 3,5mm) : le branchement d'un casque entraîne la coupure du son sur les autres sorties.
19) Afficheur : la source sélectionnée s'affiche à gauche et la fréquence

d'échantillonnage à droite. Lorsqu'aucun signal n'est détecté sur une source, UNLOCK s'inscrit sur l'afficheur.

20) Bouton de gestion du volume (en mode BY-PASS OFF) de 0 à 80, gestion des filtres et gestion de l'afficheur : mode éteint ou allumé.

NB : Lorsque vous branchez un casque, quelque soit le mode BY-PASS ou non, vous passez en mode gestion du volume (BY-PASS OFF) afin de pouvoir gérer le niveau de volume du casque.

ATOLL ELECTRONIQUE ATOLL ELECTRONIQUE

La télécommande est fournie avec 2 piles Lithium CR2025. En plus de votre convertisseur DAC300, elle permet également de piloter l'ensemble des produits ATOLL : lecteurs CD et DVD, Tuner, Intégrés et Préamplis (voir le mode d'emploi de ces modèles).

21) Touches de volume ⊕ & ⊖ (*)
22) Touche mise en fonctionnement/mise en repos.
23) Touches de sélection des sources ⊕ & ⊖

(*) La gestion du volume n'est possible qu'en mode BY-PASS OFF. Lorsque vous changez le volume, le niveau s'affiche brièvement, puis l'afficheur revient systématiquement à la fréquence d'échantillonnage.

BLUETOOTH®

Votre appareil permet la réception de signaux audio envoyés depuis n'importe quel appareil disposant d'un émetteur Bluetooth® (smartphone, tablette, ordinateur...).

Première association :

• Activez la connectivité Bluetooth® sur votre appareil émetteur et sélectionnez l'entrée Bluetooth® du DAC300. BT s'affiche sur l'appareil.
• Sélectionnez celui-ci dans la liste des appareils (nommé ATOLL DAC300).
• Une fois la connexion faite, le symbole BT apparaît.

L'ensemble des signaux audio qui seront lus sur votre appareil source seront alors transmis vers votre appareil. L'appareil reste associé jusqu'à la mise hors tension du DAC ou si vous coupez la connexion. Il restera visible pour votre émetteur.

Associer un autre émetteur :

- Une fois associé avec un émetteur quelconque, il suffit de dissocier l'appareil source pour pouvoir associer ce nouvel appareil.

Pour une meilleure qualité de réception, évitez d'être à plus de 5 mètres de votre appareil.

GESTION DES FILTRES

En appuyant sur le bouton (20), sur l'entrée "PCM Filter", vous faites tourner la molette et vous allez trouver différents filtres numériques que vous pouvez sélectionner à l'écoute.

1. Fast Roll - OFF : Minimum Phase : coupure rapide, filtre de phase minimum.
2. Fast Roll - OFF : Linear Phase : coupure rapide, filtre de phase linéaire.
3. Slow Roll - OFF : Minimum Phase : coupure douce, filtre de phase minimum.
4. Slow Roll - OFF : Linear Phase : coupure douce, filtre de phase linéaire.
5. Apodizing - FAST : Linear Phase : Apodisation par coupure rapide et filtre de phase linéaire.
6. Hybrid - FAST : Minimum Phase : coupure rapide et filtre de phase minimum.
7. Brickwall : coupure rapide et filtre de phase linéaire.

MODE D'EMPLOI \~ CONVERTISSEUR

DAC300

MODE BY-PASS

Votre appareil peut être utilisé :

• En tant que simple convertisseur, branché sur une entrée ligne ou XLR d'un Intégré ou Préampli qui gérera le niveau de volume. Dans ce cas, il sera utile de bloquer le niveau de sortie du DAC300 en le mettant en position BY-PASS.
• En tant que convertisseur/préampli branché directement à un bloc de puissance (ou sur une entrée BY-PASS d'un Intégré), le volume étant géré uniquement par le DAC300. Dans ce cas, vous devez vous mettre en position BY-PASS OFF.

Mettez votre appareil en repos, puis appuyez sur le bouton de gestion de volume (20) environ 3 secondes. À chaque appui long sur le bouton, le mode BY-PASS ON/OFF change.

• L'affichage BY-PASS signifie que le contrôle du volume est désactivé.
• L'affichage BY-PASS OFF signifie que le contrôle du volume est activé.

Note : Le mode BY-PASS est recommandé en utilisation avec un amplificateur intégré. Si vous utilisez le DAC300 en préampli assurez-vous que votre amplificateur peut accepter un niveau d'entrée maximum de 5 Vrms.

ENTREE USB

Votre appareil est équipé d'une entrée USB (type B) asynchrone (14). Vous ne pourrez l'utiliser qu'après avoir installé le pilote adéquat sur votre ordinateur. Ce pilote est téléchargeable librement sur notre site internet :

https://www.atoll-electronique.com/driver-specifique-xmos-usb/

Vous trouverez ci-joint une notice explicative sur l'installation de ce pilote.

Ce pilote n'est pas nécessaire pour les ordinateurs Macintosh. Afin d'éviter les problèmes de transferts de formats en haute qualité (24 bits/192 kHz ou DSD), il est recommandé d'utiliser un câble de liaison USB avec ferrite.

FORMATS ACCEPTES

• Formats acceptés sur les entrées optiques et coaxiales : 16-24 bits (44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz).
• Formats acceptés sur l'entrée USB :
• DSD : DSD64, DSD128, DSD256 et DSD512.
• PCM : 16-32 bits (44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz, 384 kHz, 705,6 kHz et 768 kHz).

ATOLL ELECTRONIQUE ATOLL ELECTRONIQUE

PRECAUTIONS D'EMPLOI

• N'effectuez aucun branchement lorsque votre appareil se trouve sous tension.
• Installez votre appareil dans un endroit sec, correctement ventilé et éloigné de toute source de chaleur.
• Nous vous conseillons de choisir des cordons de raccordement de bonne qualité. N'hésitez pas à prendre conseil auprès de votre revendeur.
• L'entrée USB filaire nécessite le téléchargement d'un pilote spécifique sur l'ordinateur servant de source. Voir le chapitre « Entrée USB » pour la procédure à suivre.

PHASE SECTEUR

- Pour que vous puissiez bénéficier d'une musicalité optimale, notre service technique a effectué la mise en phase de votre appareil. Afin de profiter pleinement des avantages de ce réglage, il est impératif de respecter les deux conditions ci-dessous :

- Votre appareil doit être raccordé au secteur à une prise câblée aux normes européennes (terre en haut - phase à droite).

- Le branchement doit être effectué avec le cordon secteur livré avec l'appareil.

CONSEILS D'UTILISATION

• Votre appareil vous offrirà une qualité d'écoute optimale environ une demi-heure après sa mise sous tension, le temps que les étages de puissance atteignent leur température de fonctionnement idéale. Entre deux utilisations, il est donc préférable d'utiliser la position repos afin que les étages de puissance restent à leur température optimale. La nuit ou lorsque vous quittez votre domicile il est préférable d'utiliser l'interrupteur général pour éteindre l'appareil.
• Nous vous conseillons de choisir des cordons de raccordement (aux autres appareils ainsi qu'aux enceintes) de bonne qualité. N'hésitez pas à prendre conseil auprès de votre revendeur spécialisé.

MARQUAGE C.E.

Le marquage C.E. couvre la conformité à la directive basse tension 73/23/CEE, à la directive CEM 89/336/CEE et leurs transpositions nationales.

ENTRETIEN

Avant toute opération d'entretien, débranchez votre appareil au niveau de la prise secteur. Un chiffon doux et sec est suffisant pour le nettoyage du boîtier. N'utilisez aucun produit contenant de l'acétone, du white-spirit, pour de l'ammoniaque ou des agents abrasifs. N'essayez jamais de nettoyer l'intérieur de l'appareil.

MODE D'EMPLOI \~ CONVERTISSEUR

DAC300

Vous venez d'acquérir un convertisseur numérique/analogique DAC300 aux performances audiophiles exceptionnelles. Nous vous remercions de la confiance que vous avez portée à nos produits. Nous vous conseillons de lire attentivement cette notice afin de pouvoir en tirer le meilleur parti.

VOUS TROUVEREZ DANS VOTRE COLIS LES PIÈCES ET LES DOCUMENTS SUIVANTS

– Un convertisseur DAC300.
– Une télécommande ATOLL (avec piles).
– Un câble de modulation.
– Un câble d'alimentation secteur.
– Ce mode d'emploi accompagné d'un bon de garantie.

Dernière mise à jour : 20 septembre 2025

ATOLL ELECTRONIQUE® est une marque française qui conçoit, fabrique et commercialise l'ensemble de ses produits.

ATOLL ELECTRONIQUE ATOLL ELECTRONIQUE

DONNÉES TECHNIQUES

Alimentation :	2×10 VA + 10 VA
Total capacitif :	20 030 μF
Réponse en fréquence :	5 Hz - 20 kHz
Convertisseur :	ES9038PRO
Dynamique :	137 dB
THD à 1 kHz (0 dBF) :	- 122 dB
Rapport signal/bruit :	132 dB
Consommation Interrupteur OFF :	0 W
Consommation en mode repos (préchauffage) :	9 W
Consommation en marche :	13 W
Niveau de sortie : Ligne maximum :	2,25 Vrms
Niveau de sortie : XLR maximum :	2,25 Vrms
Dimensions (mm) :	440×308×63
Poids :	5 Kg

(Données sous réserve de modifications).

MODE D'EMPLOI \~ CONVERTISSEUR

BON DE GARANTIE \~ DAC300

À faire dater et tamponner et à joindre impérativement avec votre facture d'achat lors du retour du matériel à votre revendeur.

Cet appareil a été réalisé avec le souci de vous donner entière satisfaction.

La garantie offerte par ATOLL ELECTRONIQUE est de deux ans à partir de la date d'achat du matériel, la date et le cachet du vendeur faisant foi. Il vous est conseillé de préserver votre facture d'achat avec ce bon correctement rempli.

Pour bénéficier de cette garantie, il est indispensable que cet appareil ait été installé par un professionnel agréé par ATOLL ELECTRONIQUE. Les modalités de service après-vente doivent vous être précisées lors de l'achat par votre revendeur qui, de plus, vous conseillera en cas de panne ou de défaillance.

Cette garantie porte sur la main-d'œuvre et sur le remplacement des pièces reconnues défectueuses et ne résultant pas de leur usure normale. Les frais de transport retour (y compris les frais d'assurances) ne sont pas couverts par cette garantie. Les appareils présentant des traces de démontage, de chute, d'immersion ou d'alimentation anormale ou toute cause de dégradation étrangère à l'appareil ainsi que des dégradations résultant d'une utilisation contraire aux indications comprises dans le mode d'emploi, perdent automatiquement le bénéfice de la garantie.

Date d'achat :

Lieu :

Signature de l'acheteur :

Modèle n° :

Cachet du vendeur

MODE D'EMPLOI

DAC300

CONVERTISSEUR

NUMERIQUE / ANALOGIQUE

www.atoll-electronique.com
