PBT 710 - Testeur de batterie GYS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Testeur de batterie professionnel
Marque	GYS
Modèle	PBT 710
Dimensions	9 x 4 x 20 cm
Poids	620 g
Type de batterie compatible	VRLA, GEL, AGM (plaque plate et spirale), EFB, Liquide standard
Tension nominale	12 V
Capacité batterie	5 à 220 Ah
Plages de courant de démarrage	EN: 10-2000 A, DIN: 10-1400 A, SAE: 10-2000 A, JIS: 26A17-245H2, IEC: 10-2000 A, CA/MCA: 10-2000 A
Affichage	Écran LCD couleur 2,8 pouces
Indicateur visuel	LED en face avant pour résultat rapide
Fonctions de test	Test batterie, démarreur, alternateur, forme d'onde
Compensation de température	Automatique
Protection	Inversion de polarité
Temps de test	Moins d’1 seconde
Mémoire	Dernier test enregistré
Langues d’interface	13 langues
Accessoires fournis	Housse de transport, câbles déconnectables, câble USB, bobine de papier (x2)
Longueur de câble	1,9 m
Connectivité PC	Application pour télécharger les tests
Type de mesure	Résistance dynamique pour minimiser la décharge

FOIRE AUX QUESTIONS - PBT 710 GYS

Quels types de batteries puis-je tester avec le PBT 710 ?

Le PBT 710 est compatible avec les batteries au plomb de 5 à 220 Ah : VRLA, GEL, AGM (plaque plate et spirale), EFB (Start/Stop) et liquide standard.

Le testeur prend-il en charge les batteries 12 V uniquement ?

Oui, le PBT 710 est conçu pour les batteries 12 V. Il teste également le système de charge et de démarrage du véhicule.

Comment interpréter le résultat du test rapidement ?

La LED en face avant donne un code couleur visuel : vert pour batterie bonne, orange pour à recharger, rouge pour à remplacer. L'écran affiche les détails.

Puis-je sauvegarder les résultats des tests sur un ordinateur ?

Oui, via l'application PC fournie et le câble USB, vous pouvez télécharger et archiver les derniers tests réalisés.

Que faire si le testeur affiche une erreur de polarité inversée ?

Le PBT 710 protège contre les inversions de polarité. Débranchez les pinces et inversez les connexions : rouge sur positif (+), noir sur négatif (-).

Comment la compensation de température fonctionne-t-elle ?

L'appareil mesure automatiquement la température ambiante et ajuste les résultats pour garantir une précision optimale, quelle que soit la température extérieure.

Quels accessoires sont inclus dans la boîte ?

La boîte contient : le testeur, une housse de transport, des câbles déconnectables, un câble USB et deux bobines de papier pour l'imprimante intégrée.

Comment nettoyer et entretenir le PBT 710 ?

Utilisez un chiffon doux et sec pour nettoyer l'écran et le boîtier. Évitez les produits chimiques. Rangez l'appareil dans sa housse. Vérifiez l'état des câbles régulièrement.

Le testeur peut-il être utilisé sur des batteries de moto ou de bateau ?

Oui, pourvu que la batterie soit au plomb 12 V et comprise entre 5 et 220 Ah. Les plages de courant incluent la norme CA/MCA (batterie marine).

Que signifie la fonction 'forme d'onde' ?

Cette fonction affiche un graphique de la tension lors du démarrage, donnant un aperçu détaillé de la santé de la batterie et du système de démarrage.

MODE D'EMPLOI PBT 710 GYS

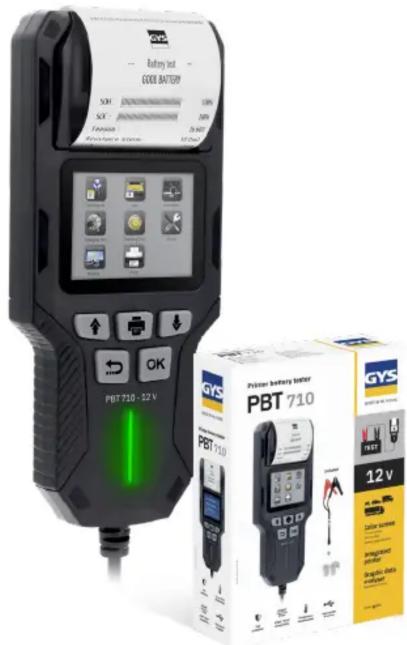

Testeur de batterie professionnel avec imprimante intégrée et écran couleur intuitif.

FONCTIONS DE TEST COMPLÈTES

Test Batterie 12 V :

- Test de la tension et de l'état de charge.

Démarreur 12 V :

- Test de la tension en démarrage.

Alternateur 12 V :

- Test de la tension à vide et en charge ainsi que l'ondulation du courant en charge.

Forme d'onde

Cette fonction donne un excellent aperçu de la santé de la batterie par une analyse graphique de la tension lors d'un démarrage.

POLYVALENT

■ Compatible avec 3 types de batterie au plomb de 5 à 220 Ah :
- Batteries scellées VRLA / GEL / AGM FLAT PLATE / AGM SPIRAL
• Batteries LIQUIDE STANDARD
• Batteries START / STOP (EFB/AGM)
Plages de fonctionnement :

EN	DIN	SAE	JIS	IEC	CA/MCAbatterie marine
10 > 2000 A	10 > 1400 A	10 > 2000 A	26A17 > 245H2	norme internationale	10 > 2000 A

ULTRA-PRÉCIS

• Compensation automatique de la température extérieure.
• La mesure de résistance dynamique minimise la décharge de la batterie et affiche un résultat fiable non faussé par :

- la charge de surface

• des consommations parasites (feux, voyants divers, etc)
• un défaut de contacts (oxydation bornes/cosses, cosses desserrées)

• Écran LCD couleur 2.8 pouces.
• LED en face avant donnant une indication visuelle rapide sur le résultat du test.
• Résultat disponible en moins d'1 seconde.
• Enchaine avec un nouveau test instantanément.
• Mémorise le dernier test réalisé.
• Protection contre les inversions de polarité.

- Application sur ordinateur pour télécharger informatiquement les derniers tests réalisés.

Interface traduite en 13 langues

TEST

Battery A

Battery V

CHARGING & STARTING SYSTEM VEHICLE

DIGITAL

RESULT

TEMPERATURE COMPENSATION

12 V 5 >

220 Ah min 6 V 12 V • ●

2.8" display back-lit

1 s instant

•

×

9 x 4 x 20 cm 620 g 1,9 m
