Type de produit	Enrouleur de tuyau d'arrosage manuel
Marque	Reelcraft
Modèle	CA32106 L
Série	30000
Utilisation	Arrosage, transfert de fluides non corrosifs
Pression maximale de service	Non spécifiée dans la notice, estimée à 20 bar (300 psi) pour les modèles standards Reelcraft
Matériau	Acier avec revêtement anticorrosion
Dimensions (approx.)	Largeur 40 cm, hauteur 35 cm, profondeur 30 cm
Poids (approx.)	8 kg
Capacité de tuyau	Jusqu'à 30 m de tuyau de diamètre 1/2" (12,7 mm)
Montage	Mural ou sur support, 4 boulons (diamètre 1/2 pouce), surface plane requise
Raccordement tuyau	Raccord mâle au pivot, joint d'étanchéité obligatoire
Fonction de verrouillage	Frein manuel (vis sans tête sur le moyeu)
Alimentation	Aucune (manuel), adaptable en motorisé (électrique ou pneumatique) selon notice
Entretien	Vérifier l'absence de fuites, remplacer le tuyau si usé, lubrifier le pivot si nécessaire
Nettoyage	Nettoyer avec un chiffon humide, éviter produits abrasifs
Sécurité	Évacuer la pression avant entretien, ne pas porter de vêtements amples, mise à la terre obligatoire en zone ATEX
Pièces détachées disponibles	Pivot, tuyau, joints, vis, ensemble de raccord
Réparabilité	Oui, remplacement de tuyau et pivot possible, notice fournit les instructions
Garantie	Non spécifiée, standard Reelcraft 1 an (à confirmer)

FOIRE AUX QUESTIONS - CA32106 L Reelcraft

Comment installer correctement l'enrouleur Reelcraft CA32106 L ?

Assurez-vous que la surface de montage est plane. Utilisez les deux trous de montage de diamètre 1/2" à la base de chaque support. Fixez avec 4 boulons (non fournis) et serrez fermement. Avant de connecter le tuyau d'alimentation, vérifiez que la pression ne dépasse pas la pression maximale de l'enrouleur.

Quel type de tuyau puis-je utiliser avec ce modèle ?

Le modèle CA32106 L accepte un tuyau d'arrosage standard de diamètre 1/2" (12,7 mm). La longueur maximale recommandée est d'environ 30 mètres. Utilisez un tuyau avec raccords adaptés et appliquez du matériau d'étanchéité sur les filets.

Comment brancher le tuyau d'alimentation ?

Appliquez du matériau d'étanchéité sur les filets. Enfilez le raccord mâle de la ligne d'alimentation au pivot de l'enrouleur. Serrez avec une clé en maintenant le pivot. Utilisez un raccord flexible pour compenser les mouvements.

Faut-il purger le tuyau avant la première utilisation ?

Oui, il est conseillé de dérouler entièrement le tuyau, de le remplir d'eau, puis d'ouvrir brièvement la vanne de régulation pour évacuer l'air. Cela évite l'aplatissement du tuyau et les surpressions lors de l'utilisation.

Comment régler la tension de rappel du tuyau ?

La résistance de l'enrouleur se règle en serrant ou desserrant la vis sans tête située sur le moyeu. Pour un enrouleur manuel, tournez la vis dans le sens horaire pour augmenter la tension, antihoraire pour la diminuer.

Puis-je utiliser l'enrouleur avec des liquides inflammables ?

Oui, mais des précautions spéciales sont nécessaires. Assurez-vous que l'enrouleur, le tuyau et l'équipement sont correctement mis à la terre. Utilisez un ohmmètre pour vérifier la continuité. Respectez les consignes de sécurité pour éviter les risques d'incendie ou d'explosion.

Comment remplacer un tuyau usé ?

D'abord évacuez la pression du système. Avec une clé, maintenez l'assemblage de tubulure de raccord et dévissez le raccord. Suivez ensuite la procédure de raccordement du tuyau en sens inverse. Appliquez du mastic d'étanchéité sur les filets lors du remontage.

Que faire si le pivot fuit ?

Dépressurisez le système. Retirez le tuyau du pivot. Démontez l'assemblage du pivot de l'arbre d'entrée. Remplacez les joints défectueux ou l'ensemble pivot. Appliquez du matériau d'étanchéité lors du remontage.

Le modèle CA32106 L peut-il être motorisé ?

Oui, selon la notice, il est possible de transformer un enrouleur manuel en enrouleur motorisé (électrique ou pneumatique). Contactez l'usine Reelcraft pour obtenir les informations sur le kit de conversion adapté.

Où trouver la notice complète en PDF ?

La notice est disponible gratuitement sur notice-facile.com. Vous pouvez la télécharger au format PDF ou demander une traduction dans votre langue en précisant votre adresse email.

MODE D'EMPLOI CA32106 L Reelcraft

Instructions D'Opération

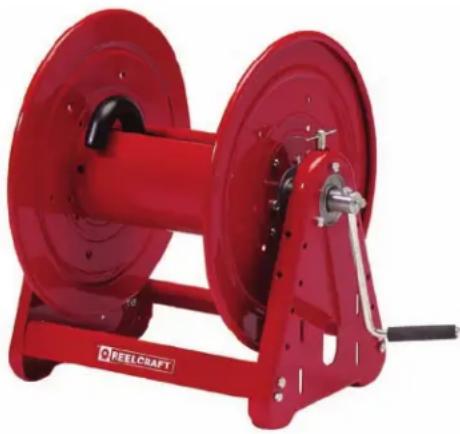

Série 30000 Manuels Enrouleurs

CA30106 L CA32106 M CA32128 L CA33118 M

CA30112 L CA32112 L CA33106 L CA33122 L

CA30118 L CA32112 M CA33106 M CA33128 L

CA30122 L CA32118 L CA33112 L

CA30128 L CA32118 M CA33112 M

CA32106 L CA32122 L CA33118 L

La Sécurité du Personnel

Blessure personnel et/ou le dommage d'équipement peut résulter si les précautions de sécurité ne sont pas observées.

• Assurez-vous que l'enrouleur est installé comme il faut avant de connecter le tuyau d'alimentation (voyez les instructions d'installation).
• Évacuez du système la pression de fluide/ combustible avant de faire le service.

• Avant de connecter l'enrouleur au tuyau d'alimentation, assurez-vous que la pression ne dépasse pas la pression maximum pour l'enrouleur.

• Ne jouez pas un tour aux autres personnel. Même la basse pression est très dangereuse et elle peut causer le dommage irréparable ou le mort.

• Ne portez pas des vêtements amples en utilisant l'enrouleur.
• Soyez conscient d'autres personnels au travaille.
• Soyez conscient d'autres machines au travaille.

• Si le tuyau ou l'enrouleur se met à fuir, évacuez la pression du système immédiatement.

• Si l'enrouleur fonctionne à l'électricité, vérifiez que les fils ne sont pas effilochés ou cassés avant chaque utilisation.

• Comme tout d'autres machines, repectez et utilisez avec soin l'enrouleur. Observez tous les practices de sécurité.

Form# 837-696A Rev: 10/2016

Déballez et inspectez l'enrouleur pour déceler le dommage s'il existe. Faites tourner l'enrouleur à la main pour vérifier le bon fonctionnement.

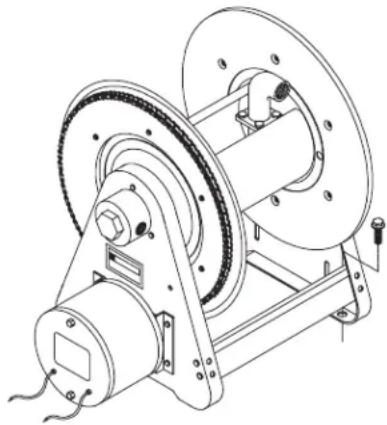

Montage de tous enrouleurs

NOTEZ: Assurez-vous que la surface de montage est plate pour éviter le coïnce-ment du tuyau après l'enrouleur est monté.

1. Deux trous de montage du diamètre 1/2" se trouvent au base de chaque-support de côté (2 pour chaque). Mon-tez l'enrouleur avec 4 boulons (fournis par le client). Serrez-les biens pour assurer une fixation solide.

1. Faites les étapes suivantes après toutes autres instructions d'installations sont faites pour votre enrouleur en particulier.

NOTEZ: Un racord flexible doit être utilisé pour compenser entre le tuyau et le pivot.

1. Appliquez du matériau d'étanchéité à tous les filets.

2. Enfilez le raccord mâle de la ligne d'alimentatin au pivot. Serrez bien.

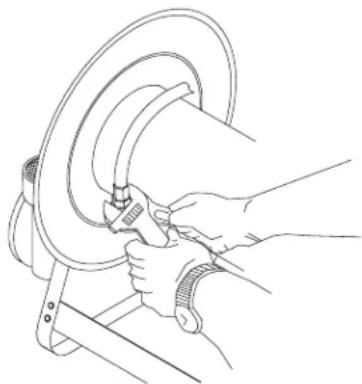

Connection du tuyau

PRÉCAUTION: Ne connectez pas le tuyau à l'assemblage du tubulure de raccord avant d'installer l'enrouleur de tuyau. Étendez entièrement le tuyau et remplissez-le avant d'enrouler sur l'enrouleur. Ouvrez momentanément la vanne de régulation, fermez-la. Cela évite l'aplatissage du tuyau et la pression excessive quand vous utilisez l'enrouleur plus tard.

1. Appliques du matériau d'étanchéité à tous les filets.
2. Enfilez le raccord mâle à l'assemblage de tubulure de raccord.
3. Avec une clef, serrez bien ce rac- cord pendant que vous tenez bien l'assemblage de tubulure de raccord.

CHARGE STATIQUE: Quand vous travaillez près des liquides combustibles come des dissolvants, des penitures, des produits chimiques, ou des produits de pétroles, assurez-vous que l'enrouleur, le tuyau, et l'equipement sont tous mis à terre. Utilisez des tuyaux mis à terre. Utilisez un ohmètre pour vérifier la continuité du circuit. Si l'enrouleur n'est pas correctement mis à terre, un feu ou une explosion peur résulter. Si l'enrouleur fonctionne à l'air ou à l'électricité, soyez prudent du système de chaîne/de pignon. Tenez vos mains loin du système. Ne portez pas des vêtements amples. Tirez le tuyau de l'enrouleur en empoignant le tuyau, et non pas la poignée de régulation ni le pivot.

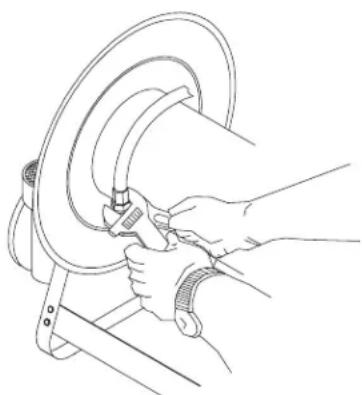

INSTRUCTIONS D'ENTRETIEN Remplacement des tuyaux

1. Avec une clef, tenez bien l'assemblage de tubulure de raccord pendant que vous enlevez le raccord.
2. Suivez les procédés pour "La raccordement de Tuyau" (Voyez les Instructions d'Installation).

Remplacement de Pivot

PRÉCAUTION: Enlevez la pression du tuyau avant de faire le procédé suivant.

1. Enlevez le tuyau du pivot.
2. Enlevez l'assemblage du pivot de l'arbre d'entré.
3. Installez l'assemblage de pivot à l'arbre d'entré enfaisant les étapes 1 à 2 par ordre inverse. Appliquéz du matériau d'étanchéité à tous les filets.

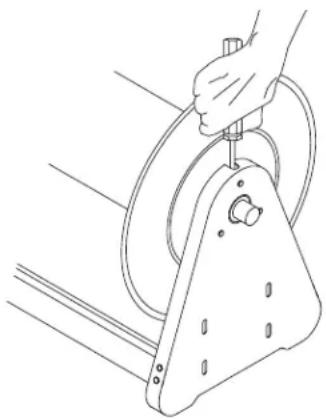

PROCÉDÉS DE RÉGLAGES Réglage de l'Enrouleur

1. Réglez la résistance en serrant ou en désserrant la vis sans tête qui se trouve sur le moyeu sur les enrouleurs manuels.

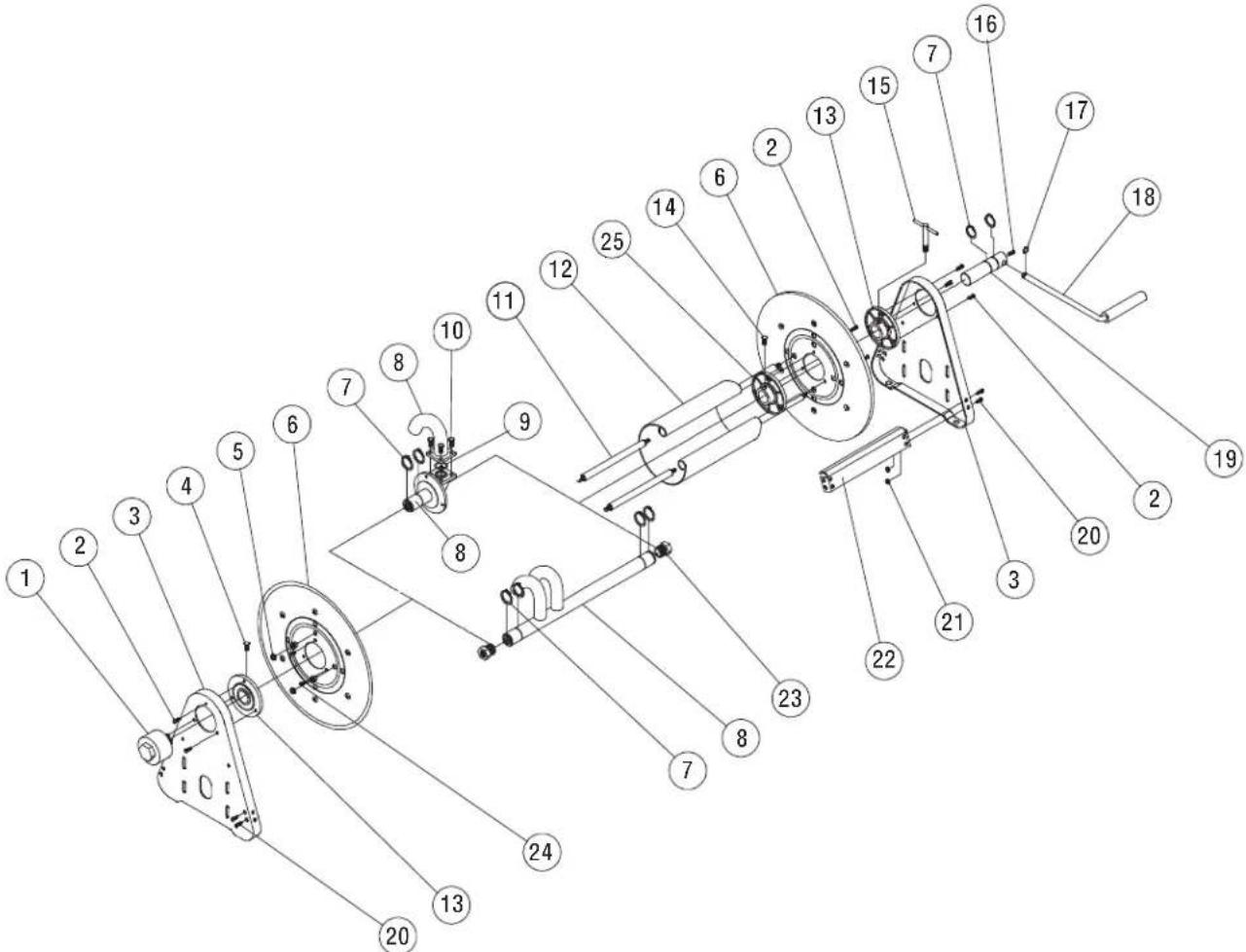

Changement de l'enrouleur manuel à l'enrouleur à moteur.

Il est possible de modifier un enrouleur manuel à un enrouleur électrique ou pneumatique. Téléphonez ou écrivez à l'usine de Reelcraft pour avoir de l'information.
