CA33112 L - Tuyau d'arrosage Reelcraft - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tuyau d'arrosage avec enrouleur manuel
Marque	Reelcraft
Modèle	CA33112 L
Catégorie	Enrouleur manuel (série 30000)
Alimentation	Manuelle (convertible en motorisé électrique ou pneumatique)
Méthode d'installation	Montage mural ou sur surface plane avec 4 boulons (trous de montage de 1/2 pouce)
Raccordement d'alimentation	Raccord mâle fileté avec matériau d'étanchéité, nécessite un raccord flexible
Raccordement du tuyau	Raccord mâle fileté à l'assemblage de tubulure ; serrer avec une clé
Sécurité	Évacuer la pression avant entretien ; mise à la terre obligatoire pour liquides combustibles ; éviter les vêtements amples ; vérifier les fuites
Utilisation	Tirer le tuyau en empoignant le tuyau lui-même, pas la poignée ou le pivot
Réglage de la résistance	Vis sans tête sur le moyeu pour serrer ou desserrer
Entretien - Remplacement du tuyau	Dévisser le raccord en maintenant l'assemblage de tubulure, puis suivre les instructions de raccordement
Entretien - Remplacement du pivot	Retirer le tuyau, démonter l'assemblage du pivot de l'arbre d'entrée, inverser les étapes pour installer
Conversion motorisée	Possible – contacter Reelcraft pour information
Pièces détachées	Tuyau, pivot, assemblages de tubulure disponibles
Notice	Gratuite au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - CA33112 L Reelcraft

Comment installer l'enrouleur Reelcraft CA33112 L ?

Assurez-vous que la surface de montage est plate pour éviter le coincement du tuyau. Utilisez les deux trous de montage de diamètre 1/2 pouce situés à la base de chaque support. Montez l'enrouleur avec 4 boulons (non fournis) et serrez-les solidement. Après avoir effectué les autres étapes d'installation, utilisez un raccord flexible entre le tuyau et le pivot. Appliquez du matériau d'étanchéité sur tous les filets avant de raccorder la ligne d'alimentation.

Comment raccorder le tuyau d'alimentation ?

Appliquez du matériau d'étanchéité sur les filets. Enfilez le raccord mâle de la ligne d'alimentation au pivot et serrez bien. Assurez-vous que la pression d'alimentation ne dépasse pas la pression maximale indiquée sur l'enrouleur.

Comment connecter le tuyau à l'enrouleur ?

Ne connectez pas le tuyau avant d'avoir installé l'enrouleur. Étendez entièrement le tuyau et remplissez-le avant de l'enrouler. Ouvrez momentanément la vanne de régulation puis fermez-la pour éviter l'aplatissement du tuyau et la pression excessive. Appliquez du matériau d'étanchéité sur les filets, enfilez le raccord mâle à l'assemblage de tubulure et serrez avec une clé en maintenant l'assemblage.

Quelles sont les précautions de sécurité à respecter ?

Avant toute intervention, évacuez la pression du système. Portez des vêtements ajustés, évitez les vêtements amples. Soyez conscient des autres personnes et machines. Si une fuite apparaît, évacuez immédiatement la pression. Pour les liquides combustibles, assurez-vous que l'enrouleur, le tuyau et l'équipement sont correctement mis à la terre (utilisez un ohmmètre). Utilisez des tuyaux mis à terre. En fonctionnement électrique, vérifiez que les fils ne sont pas effilochés.

Comment régler la résistance de l'enrouleur ?

Sur les enrouleurs manuels, la résistance se règle en serrant ou desserrant la vis sans tête située sur le moyeu. Tournez la vis dans le sens horaire pour augmenter la résistance, antihoraire pour la diminuer.

Comment remplacer le tuyau ?

Maintenez l'assemblage de tubulure de raccord avec une clé, puis dévissez le raccord. Suivez ensuite la procédure de raccordement du tuyau (voir la notice). Appliquez du matériau d'étanchéité sur les nouveaux filets et serrez correctement.

Comment remplacer le pivot ?

Évacuez d'abord la pression du tuyau. Déconnectez le tuyau du pivot. Retirez l'assemblage du pivot de l'arbre d'entrée. Installez le nouveau pivot en inversant les étapes, en appliquant du matériau d'étanchéité sur tous les filets.

Puis-je convertir mon enrouleur manuel en motorisé ?

Oui, il est possible de modifier un enrouleur manuel en enrouleur électrique ou pneumatique. Contactez Reelcraft (usine) pour obtenir les informations et les pièces nécessaires.

Quel entretien général est recommandé ?

Inspectez régulièrement l'état du tuyau, des raccords et du pivot. Vérifiez qu'il n'y a pas de fuites. Nettoyez l'enrouleur avec un chiffon sec. Graissez les parties mobiles si nécessaire. Consultez la notice pour les intervalles d'entretien spécifiques.

Où puis-je télécharger la notice de mon Reelcraft CA33112 L ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue en indiquant votre email.

MODE D'EMPLOI CA33112 L Reelcraft

Instructions D'Opération

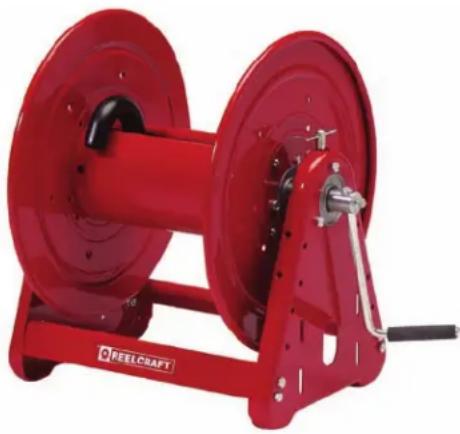

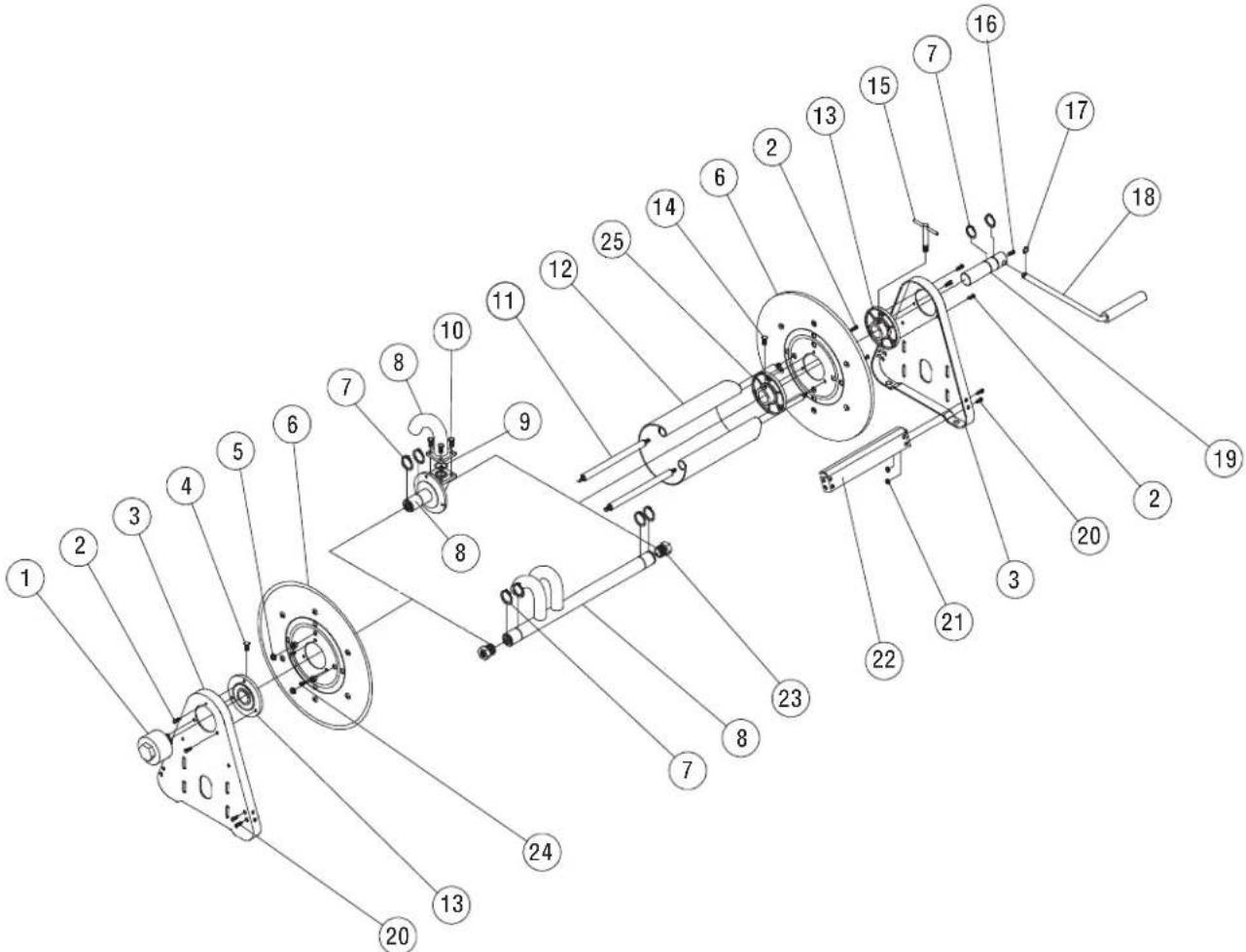

Série 30000 Manuels Enrouleurs

CA30106 L CA32106 M CA32128 L CA33118 M

CA30112 L CA32112 L CA33106 L CA33122 L

CA30118 L CA32112 M CA33106 M CA33128 L

CA30122 L CA32118 L CA33112 L

CA30128 L CA32118 M CA33112 M

CA32106 L CA32122 L CA33118 L

La Sécurité du Personnel

Blessure personnel et/ou le dommage d'équipement peut résulter si les précautions de sécurité ne sont pas observées.

• Assurez-vous que l'enrouleur est installé comme il faut avant de connecter le tuyau d'alimentation (voyez les instructions d'installation).
• Évacuez du système la pression de fluide/ combustible avant de faire le service.

• Avant de connecter l'enrouleur au tuyau d'alimentation, assurez-vous que la pression ne dépasse pas la pression maximum pour l'enrouleur.

• Ne jouez pas un tour aux autres personnel. Même la basse pression est très dangereuse et elle peut causer le dommage irréparable ou le mort.

• Ne portez pas des vêtements amples en utilisant l'enrouleur.
• Soyez conscient d'autres personnels au travaille.
• Soyez conscient d'autres machines au travaille.

• Si le tuyau ou l'enrouleur se met à fuir, évacuez la pression du système immédiatement.

• Si l'enrouleur fonctionne à l'électricité, vérifiez que les fils ne sont pas effilochés ou cassés avant chaque utilisation.

• Comme tout d'autres machines, repectez et utilisez avec soin l'enrouleur. Observez tous les practices de sécurité.

Form# 837-696A Rev: 10/2016

Déballez et inspectez l'enrouleur pour déceler le dommage s'il existe. Faites tourner l'enrouleur à la main pour vérifier le bon fonctionnement.

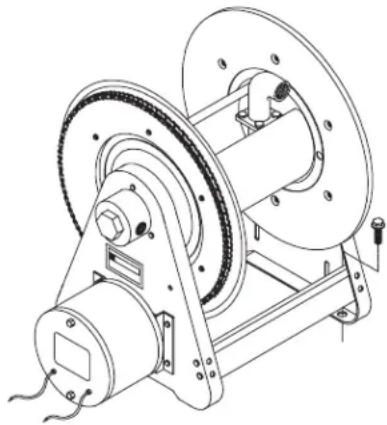

Montage de tous enrouleurs

NOTEZ: Assurez-vous que la surface de montage est plate pour éviter le coïnce-ment du tuyau après l'enrouleur est monté.

1. Deux trous de montage du diamètre 1/2" se trouvent au base de chaque-support de côté (2 pour chaque). Mon-tez l'enrouleur avec 4 boulons (fournis par le client). Serrez-les biens pour assurer une fixation solide.

1. Faites les étapes suivantes après toutes autres instructions d'installations sont faites pour votre enrouleur en particulier.

NOTEZ: Un racord flexible doit être utilisé pour compenser entre le tuyau et le pivot.

1. Appliquez du matériau d'étanchéité à tous les filets.

2. Enfilez le raccord mâle de la ligne d'alimentatin au pivot. Serrez bien.

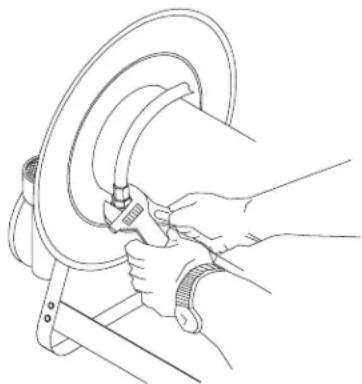

Connection du tuyau

PRÉCAUTION: Ne connectez pas le tuyau à l'assemblage du tubulure de raccord avant d'installer l'enrouleur de tuyau. Étendez entièrement le tuyau et remplissez-le avant d'enrouler sur l'enrouleur. Ouvrez momentanément la vanne de régulation, fermez-la. Cela évite l'aplatissage du tuyau et la pression excessive quand vous utilisez l'enrouleur plus tard.

1. Appliques du matériau d'étanchéité à tous les filets.
2. Enfilez le raccord mâle à l'assemblage de tubulure de raccord.
3. Avec une clef, serrez bien ce rac- cord pendant que vous tenez bien l'assemblage de tubulure de raccord.

CHARGE STATIQUE: Quand vous travaillez près des liquides combustibles come des dissolvants, des penitures, des produits chimiques, ou des produits de pétroles, assurez-vous que l'enrouleur, le tuyau, et l'equipement sont tous mis à terre. Utilisez des tuyaux mis à terre. Utilisez un ohmètre pour vérifier la continuité du circuit. Si l'enrouleur n'est pas correctement mis à terre, un feu ou une explosion peur résulter. Si l'enrouleur fonctionne à l'air ou à l'électricité, soyez prudent du système de chaîne/de pignon. Tenez vos mains loin du système. Ne portez pas des vêtements amples. Tirez le tuyau de l'enrouleur en empoignant le tuyau, et non pas la poignée de régulation ni le pivot.

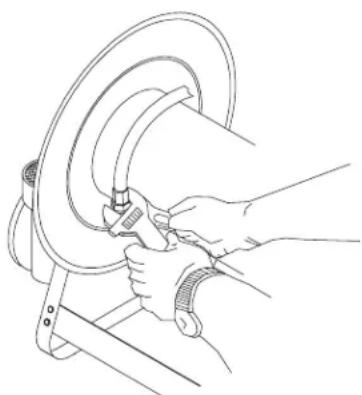

INSTRUCTIONS D'ENTRETIEN Remplacement des tuyaux

1. Avec une clef, tenez bien l'assemblage de tubulure de raccord pendant que vous enlevez le raccord.
2. Suivez les procédés pour "La raccordement de Tuyau" (Voyez les Instructions d'Installation).

Remplacement de Pivot

PRÉCAUTION: Enlevez la pression du tuyau avant de faire le procédé suivant.

1. Enlevez le tuyau du pivot.
2. Enlevez l'assemblage du pivot de l'arbre d'entré.
3. Installez l'assemblage de pivot à l'arbre d'entré enfaisant les étapes 1 à 2 par ordre inverse. Appliquéz du matériau d'étanchéité à tous les filets.

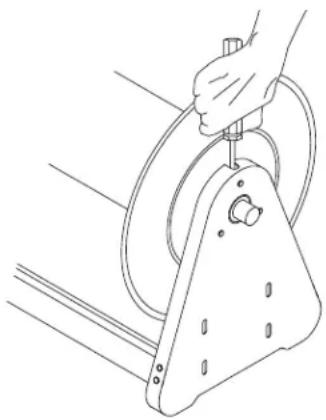

PROCÉDÉS DE RÉGLAGES Réglage de l'Enrouleur

1. Réglez la résistance en serrant ou en désserrant la vis sans tête qui se trouve sur le moyeu sur les enrouleurs manuels.

Changement de l'enrouleur manuel à l'enrouleur à moteur.

Il est possible de modifier un enrouleur manuel à un enrouleur électrique ou pneumatique. Téléphonez ou écrivez à l'usine de Reelcraft pour avoir de l'information.
