Type de produit	Enrouleur de tuyau haute pression
Marque	Reelcraft
Modèle	7650 OHP
Catégorie	Tuyau d'arrosage
Pression de fonctionnement maximale	3000 PSI (206 bar)
Hauteur d'installation maximale	16 pieds (4,9 m)
Options d'installation	Sol, mur, plafond
Tension du ressort	Réglable (ajout ou suppression de tours de câble)
Système de verrouillage	Mécanisme d'accrochage
Type de raccord d'entrée	Flexible (ne pas utiliser de tuyau rigide)
Guidage du tuyau de sortie	Support guide et boulons en U
Lubrification recommandée	Perma Bond ou Loctite (anti-grippage)
Matériau d'étanchéité	Pour filets de tuyau, uniquement sur l'enrouleur
Entretien courant	Remplacement des tuyaux d'entrée et de sortie
Réparabilité	Réservée à un personnel autorisé ou à Reelcraft
Sécurité	Décompresser le système avant entretien ; attention au ressort haute tension
Garantie	Peut être annulée en cas de non-respect des instructions

FOIRE AUX QUESTIONS - 7650 OHP Reelcraft

Comment installer l'enrouleur 7650 OHP ?

Fixez l'enrouleur solidement au sol, au mur ou au plafond à l'aide de 4 boulons (non fournis). Assurez-vous que la hauteur d'installation ne dépasse pas 16 pieds (4,9 m). Connectez la ligne d'alimentation avec un raccord flexible et utilisez du matériau d'étanchéité pour les filets.

Quelle pression maximale peut supporter le 7650 OHP ?

La pression de fonctionnement nominale maximale est de 3000 PSI (206 bar). Ne dépassez jamais cette pression, car même les pressions basses peuvent être dangereuses.

Comment régler la tension du ressort ?

Pour ajuster la tension, ajoutez ou enlevez un tour de câble à la fois. Ajoutez un tour pour augmenter la tension, enlevez un tour pour la diminuer. Attention : l'enrouleur est sous tension.

Comment remplacer le tuyau de sortie ?

Décompressez d'abord le système. Retirez l'ancien tuyau et installez le nouveau en le guidant à travers le support guide et les boulons en U. Connectez-le au raccord tournant et serrez les boulons en U. Chargez le tuyau en ouvrant momentanément la vanne.

Que faire si l'enrouleur ne s'enroule plus ?

Décompressez immédiatement le système. Ne tirez pas et ne secouez pas le tuyau. Vérifiez la tension du ressort et ajustez-la si nécessaire. Si le problème persiste, contactez un personnel autorisé ou Reelcraft.

Puis-je installer l'enrouleur au plafond ?

Oui, l'enrouleur peut être installé au plafond, ainsi qu'au sol ou au mur. Assurez-vous que la hauteur d'installation ne dépasse pas 16 pieds (4,9 m) et que la fixation est solide avec 4 boulons.

Quel type de raccord d'entrée utiliser ?

Utilisez un raccord flexible pour la connexion d'entrée. N'utilisez jamais de tuyau rigide, car cela pourrait endommager l'enrouleur.

Comment lubrifier l'enrouleur ?

Toutes les pièces mobiles en contact doivent être lubrifiées avec du Perma Bond ou du Loctite (composé anti-grippage). Suivez les recommandations du manuel.

Puis-je utiliser l'enrouleur avec des gaz ?

L'enrouleur est conçu pour des fluides sous pression. Évacuez tout liquide ou gaz sous pression avant l'entretien. Assurez-vous que la pression n'excède pas la valeur nominale.

Comment évacuer la pression avant entretien ?

Avant toute opération d'entretien, évacuez complètement la pression du système. Rabobinez le tuyau sur l'enrouleur, puis ouvrez la vanne de régulation pour libérer la pression résiduelle.

MODE D'EMPLOI 7650 OHP Reelcraft

Instructions D'Opération

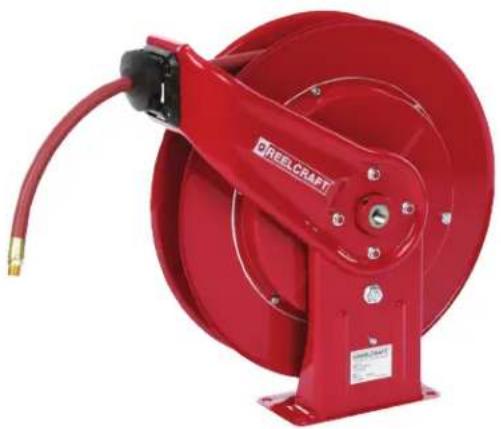

Série 7000 Enrouleurs de Tuyau

Bas, milieu et numéros de type à haute pression:

7600 OLP 7830 OLP 7925 OLP 7830 OMP 7600 OHP

7640 OLP 7840 OLP 7600 OMP 7840 OMP 7640 OHP

7650 OLP 7850 OLP 7630 OMP 7850 OMP 7650 OHP

7607 OLP 7850 OLP121 7640 OMP 7400 OHP 7650 OLP-HTH

7670 OLP 7850 OLPSW57 7650 OMP 7440 OHP 7850 OLP-HTH121

7800 OLP 7900 OLP 7800 OMP 7450 OHP 7925 OLP-HTH

Lisez ce manuel soigneusement avant d'installer, actionner, ou entretenir cet équipement.

Sécurité

• Assurez-vous que l'enrouleur est correctement installé avant de raccorder les tuyaux d'entrée et de sortie.
• Evacuez tout liquide/gaz sous pression du système avant d'entreprendre l'entretien de l'enrouleur.
• Avant de raccorder l'enrouleur à la ligne d'alimentation, assurez-vous que la pression n'excède pas la pression de fonctionnement nominale maximum de l'enrouleur.
• Souvenez-vous, même les pressions basses sont dangereuses et peuvent provoquer des blessures ou la mort.

• Ayez conscience des machines et des personnes se trouvant dans la zone de travail.

• Si une fuite apparaît dans le tuyau ou l'enrouleur, décompressez le système immédiatement.

• L'enrouleur comporte un assemblage à ressort de haute tension. Observez la plus grande prudence.
• Sortez le tuyau de l'enrouleur en tirant sur le tuyau lui-même, pas sur l'embout.
• Si l'enrouleur arrête d'enrouler ou de dérouler, décompressez le système immédiatement. Ne pas tirer ou secouer le tuyau !
• Comme avec toute autre machine, traitez l'enrouleur de tuyau avec respect, en observant les consignes de sécurité habituelles.

CONSIGNES D'INSTALLATION

MONTAMIENTO

AVERTISSMENT: Sauf enrouleur a été spécifié différemment lors de la commande, au maximum hauteur d'installation est de 16 pieds. Ne pas dépasser cette distance.

1. Déballez l'enrouleur et inspectez-le pour déceler le dommage. Faites tournez à la main pour vérifier le bon fonctionnement. Vérifiez l'enrouleur pour voir s'il est complet.

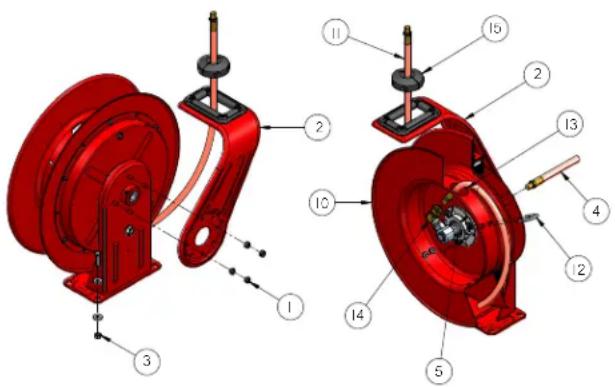

2. Agencez l'enrouleur en prévision d'une sortie laterale, par le haut, ou par le bas en enlevantles écrous qui correspondent au support. Fixez le support guide la position désirée, et remplacez les écrous.
3. Positionnez l'enrouleur au sol, au mur, ou au plafond. Fixez-le solidement en utilisant 4 boulons (fournis par le client).

INSTALLATION DES TUYAUX D'ENTRÉS

MIS EN GARDE: Assurez-vous que la pression du tuyau d'alimentation ne dépasse pas la pression maximum qui est specifié pour l'enrouleur. Appliquez du materiau d'étanchiété pour les filets de tuyau à tous les filets uniquement sur les enrouleurs. AVERTISSMENT: Utilisez un raccord flexible à l'entré. N'utilisez pas les tuyaux rigides.

1. Connectez la ligne d'alimentation (4) à la manche d'entré principale (5) comme indiqué.

INSTALLATION DES TUYAUX DE SORTIES

MIS EN GARDE: Faites attention; enrouleur sous tension! Évitez de lâcher le mécanisme d'accrochage. Appliquez du matériau d'étanchéité pour les filets du tuyau à tous les filets uniquement sur les enrouleurs.

1. Tournez à la main la poulie (10) jusqu'au ressort est tendu, puis-tournez-la 3 tours à la sense opposite, puis fermez au loquet.
2. Guidez le(s) tuyau(x) (11) à travers le support guide, les boulons en U (12), et puis à travers le trou (13) dans l'entrouleur comme indiqué.
3. Connectez le(s) tuyau(x) (11) au rac-cord tounant (14) comme indiqué.
4. Serrez bien le boulons en U.
5. Chargez le(s) tuyau(x). Ouvrez momentanément la vanne de régulation pour évacuer le(s) tuyau(x) des gaz. Quand du fluide arrive à la vanne de régulation, fermez-la. Lorsque le(s) tuyau(x) sont complètement chargé(s), relâchez le mécanisme d'accorchage et enroulez le(s) tuyau(x) de sortie sur l'enrouleur.

RÉGLAGES

MISE EN GARDE: Faites attention; enrouleur sous tension. Évitez de relâcher le mécanisme d'accrochage. Au besoin, réglez la tension du ressort l'enrouleur en ajoutant ou en enlevant un tour de câble à la fois jusqu'à l'obtention de la tension désirée. Ajoutez un tour de câble pour augmenter la tension. Enlevez un

tour pour l'effet contraire.

DIRECTIVES DE MAINTENANCE

La maintenance de l'enrouleur par l'utilisateur est limitée à la remplacement des tuyaux d'entré et de sortie. Signalez tout autre problème seulement à une personne autorisée ou directement à Reelcraft. Inobservation de le faire peut résulter en blessure personnel et/ou le dommage d'équipment. En plus, la garantie peut être annulée. MISE EN

GARDE: Rebobinez le tuyau à l'enrouleur, et puis évacuez la pression du système avant de faire ce qui suit.

1. Remplacez les tuyaux comme décrivé au paragraphe "Instructions d'Installation" qui se trouve dans ce manuel.

AVERTISSMENT: Quand vous remplacez le ressort de mouvement, maintenez-le bien en place lorsque le moyeu est enlevé. Si le centre du ressort peut se lever, il peut échapper de son conteneur avec assez de force de causer des blessures. En jetant de vieux assemblages ou des assemblages cassés, les câbles doivent être soudés ensemble ou fixés ensemble pour éviter des blessures possibles aux ferrailleurs.

1. Toutes les pièces qui se touchent en mouvant doivent être lubrifiées avec du Perma Bond ou du Loctite (composé qui empêche le grippage).
