CA32106 M - Tuyau d'arrosage Reelcraft - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enrouleur de tuyau d'arrosage
Marque	Reelcraft
Modèle	CA32106 M
Capacité du tuyau	100 pieds (30 m) de tuyau 3/8"
Pression maximale	300 psi (20 bar)
Matériau du châssis	Acier robuste
Type de montage	Mural ou plafond (4 boulons, diamètre 1/2")
Raccord d'entrée	1/2" NPT mâle
Raccord de sortie	1/2" NPT mâle (assemblage tubulure de raccord)
Type d'alimentation	Manuel (enroulement à main)
Verrouillage	Automatique (système de cliquet)
Poids approximatif	15 kg (33 lb)
Dimensions approximatives	50 x 40 x 30 cm (20 x 16 x 12 po)
Température d'utilisation	-20 °C à 60 °C
Entretien	Lubrification annuelle du pivot et du mécanisme
Remplacement du tuyau	Possible avec outils standards
Remplacement du pivot	Possible avec kit de pièces détachées
Réglage de la résistance	Vis sans tête sur le moyeu
Mise à la terre	Nécessaire pour liquides combustibles
Utilisations typiques	Arrosage, nettoyage, transfert de fluides non agressifs
Pièces détachées disponibles	Oui, auprès du fabricant Reelcraft

FOIRE AUX QUESTIONS - CA32106 M Reelcraft

Comment installer correctement l'enrouleur Reelcraft CA32106 M ?

Assurez-vous que la surface de montage est plate. Utilisez les 4 trous de montage de 1/2" au bas de chaque support. Fixez l'enrouleur avec 4 boulons (non fournis). Serrez fermement pour éviter tout coincement du tuyau. Utilisez un raccord flexible entre le tuyau et le pivot pour compenser les mouvements.

Quelle pression maximale puis-je utiliser avec cet enrouleur ?

La pression maximale recommandée est de 300 psi (20 bar). Ne dépassez jamais cette pression pour éviter des dommages ou des blessures. Vérifiez la pression du système avant chaque utilisation.

Comment brancher le tuyau d'alimentation ?

Appliquez du matériau d'étanchéité sur tous les filets. Raccordez le tuyau d'alimentation au pivot de l'enrouleur à l'aide d'un raccord mâle de 1/2" NPT. Serrez bien avec une clé. Utilisez un raccord flexible pour absorber les vibrations.

Quelles précautions de sécurité dois-je observer ?

Portez des vêtements ajustés. Évacuez la pression avant toute intervention. Ne faites pas de blagues avec le tuyau sous pression. Soyez conscient des autres personnes et machines. Si l'enrouleur fonctionne à l'électricité, vérifiez que les fils ne sont pas effilochés.

Comment remplacer le tuyau sur mon enrouleur Reelcraft ?

Dépressurisez le système. Tenez l'assemblage de tubulure de raccord avec une clé et dévissez le raccord. Remplacez le tuyau en suivant les étapes inverses du raccordement. Appliquez du produit d'étanchéité sur les filets. Serrez fermement.

Comment régler la résistance de l'enrouleur ?

La résistance se règle en serrant ou desserrant la vis sans tête située sur le moyeu de l'enrouleur. Tournez dans le sens horaire pour augmenter la tension, antihoraire pour la diminuer. Testez après chaque réglage.

Puis-je convertir un enrouleur manuel en version motorisée ?

Oui, il est possible de modifier un enrouleur manuel Reelcraft en version électrique ou pneumatique. Contactez le service client Reelcraft pour obtenir le kit de conversion adapté à votre modèle.

Comment mettre à la terre l'enrouleur ?

Lors de l'utilisation de liquides combustibles (solvants, peintures, produits pétroliers), assurez-vous que l'enrouleur, le tuyau et l'équipement sont reliés à la terre. Utilisez un ohmmètre pour vérifier la continuité du circuit de mise à la terre.

Comment entretenir mon enrouleur Reelcraft ?

Lubrifiez périodiquement le pivot et le mécanisme d'enroulement. Vérifiez l'état du tuyau et des raccords. Nettoyez l'enrouleur avec un chiffon humide. Remplacez le tuyau ou le pivot si nécessaire.

Où puis-je trouver des pièces détachées pour le CA32106 M ?

Les pièces détachées, comme le pivot ou le kit de raccord, sont disponibles directement auprès de Reelcraft. Consultez le site web ou contactez le service client. Utilisez toujours des pièces d'origine pour garantir la sécurité.

MODE D'EMPLOI CA32106 M Reelcraft

Instructions D'Opération

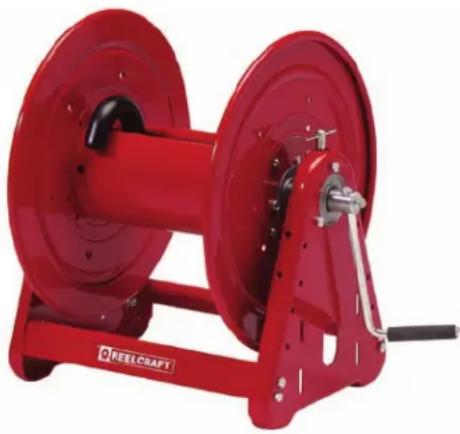

Série 30000 Manuels Enrouleurs

CA30106 L CA32106 M CA32128 L CA33118 M

CA30112 L CA32112 L CA33106 L CA33122 L

CA30118 L CA32112 M CA33106 M CA33128 L

CA30122 L CA32118 L CA33112 L

CA30128 L CA32118 M CA33112 M

CA32106 L CA32122 L CA33118 L

La Sécurité du Personnel

Blessure personnel et/ou le dommage d'équipement peut résulter si les précautions de sécurité ne sont pas observées.

• Assurez-vous que l'enrouleur est installé comme il faut avant de connecter le tuyau d'alimentation (voyez les instructions d'installation).
• Évacuez du système la pression de fluide/ combustible avant de faire le service.

• Avant de connecter l'enrouleur au tuyau d'alimentation, assurez-vous que la pression ne dépasse pas la pression maximum pour l'enrouleur.

• Ne jouez pas un tour aux autres personnel. Même la basse pression est très dangereuse et elle peut causer le dommage irréparable ou le mort.

• Ne portez pas des vêtements amples en utilisant l'enrouleur.
• Soyez conscient d'autres personnels au travaille.
• Soyez conscient d'autres machines au travaille.

• Si le tuyau ou l'enrouleur se met à fuir, évacuez la pression du système immédiatement.

• Si l'enrouleur fonctionne à l'électricité, vérifiez que les fils ne sont pas effilochés ou cassés avant chaque utilisation.

• Comme tout d'autres machines, repectez et utilisez avec soin l'enrouleur. Observez tous les practices de sécurité.

Form# 837-696A Rev: 10/2016

Déballez et inspectez l'enrouleur pour déceler le dommage s'il existe. Faites tourner l'enrouleur à la main pour vérifier le bon fonctionnement.

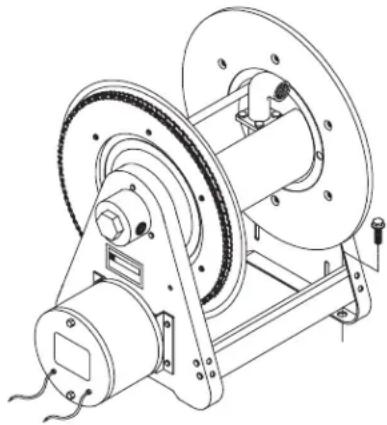

Montage de tous enrouleurs

NOTEZ: Assurez-vous que la surface de montage est plate pour éviter le coïnce-ment du tuyau après l'enrouleur est monté.

1. Deux trous de montage du diamètre 1/2" se trouvent au base de chaque-support de côté (2 pour chaque). Mon-tez l'enrouleur avec 4 boulons (fournis par le client). Serrez-les biens pour assurer une fixation solide.

1. Faites les étapes suivantes après toutes autres instructions d'installations sont faites pour votre enrouleur en particulier.

NOTEZ: Un racord flexible doit être utilisé pour compenser entre le tuyau et le pivot.

1. Appliquez du matériau d'étanchéité à tous les filets.

2. Enfilez le raccord mâle de la ligne d'alimentatin au pivot. Serrez bien.

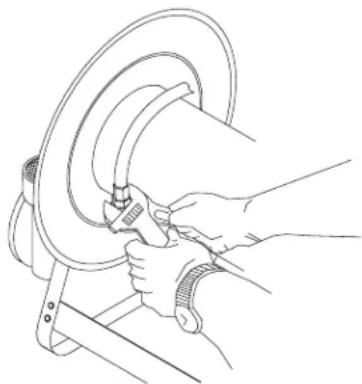

Connection du tuyau

PRÉCAUTION: Ne connectez pas le tuyau à l'assemblage du tubulure de raccord avant d'installer l'enrouleur de tuyau. Étendez entièrement le tuyau et remplissez-le avant d'enrouler sur l'enrouleur. Ouvrez momentanément la vanne de régulation, fermez-la. Cela évite l'aplatissage du tuyau et la pression excessive quand vous utilisez l'enrouleur plus tard.

1. Appliques du matériau d'étanchéité à tous les filets.
2. Enfilez le raccord mâle à l'assemblage de tubulure de raccord.
3. Avec une clef, serrez bien ce rac- cord pendant que vous tenez bien l'assemblage de tubulure de raccord.

CHARGE STATIQUE: Quand vous travaillez près des liquides combustibles come des dissolvants, des penitures, des produits chimiques, ou des produits de pétroles, assurez-vous que l'enrouleur, le tuyau, et l'equipement sont tous mis à terre. Utilisez des tuyaux mis à terre. Utilisez un ohmètre pour vérifier la continuité du circuit. Si l'enrouleur n'est pas correctement mis à terre, un feu ou une explosion peur résulter. Si l'enrouleur fonctionne à l'air ou à l'électricité, soyez prudent du système de chaîne/de pignon. Tenez vos mains loin du système. Ne portez pas des vêtements amples. Tirez le tuyau de l'enrouleur en empoignant le tuyau, et non pas la poignée de régulation ni le pivot.

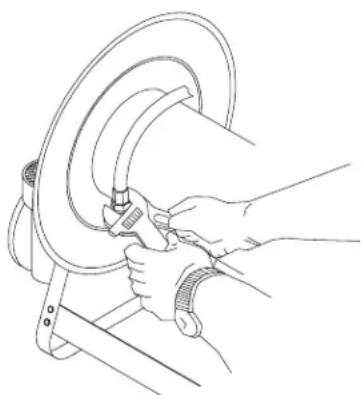

INSTRUCTIONS D'ENTRETIEN Remplacement des tuyaux

1. Avec une clef, tenez bien l'assemblage de tubulure de raccord pendant que vous enlevez le raccord.
2. Suivez les procédés pour "La raccordement de Tuyau" (Voyez les Instructions d'Installation).

Remplacement de Pivot

PRÉCAUTION: Enlevez la pression du tuyau avant de faire le procédé suivant.

1. Enlevez le tuyau du pivot.
2. Enlevez l'assemblage du pivot de l'arbre d'entré.
3. Installez l'assemblage de pivot à l'arbre d'entré enfaisant les étapes 1 à 2 par ordre inverse. Appliquéz du matériau d'étanchéité à tous les filets.

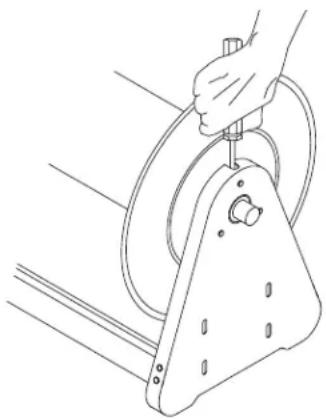

PROCÉDÉS DE RÉGLAGES Réglage de l'Enrouleur

1. Réglez la résistance en serrant ou en désserrant la vis sans tête qui se trouve sur le moyeu sur les enrouleurs manuels.

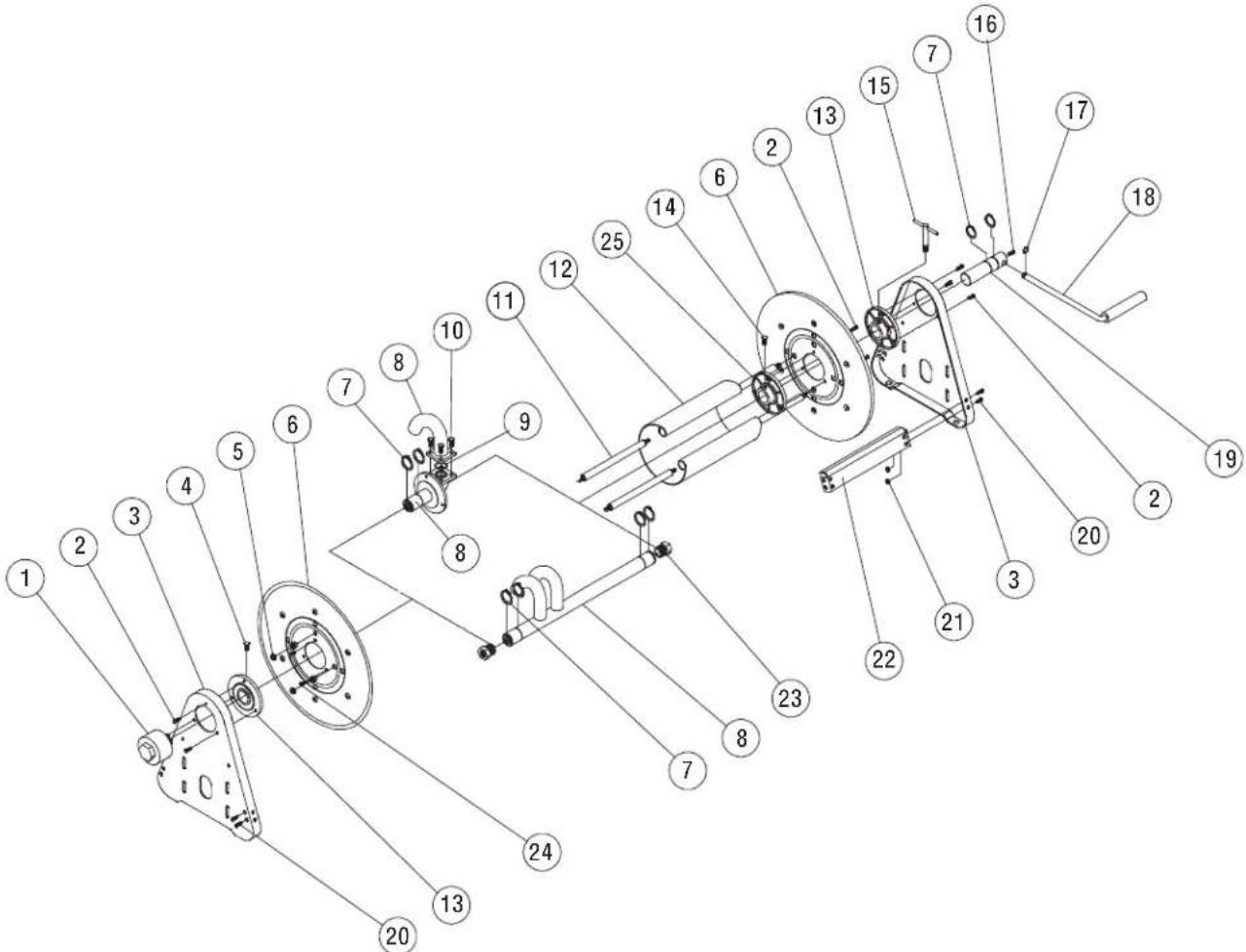

Changement de l'enrouleur manuel à l'enrouleur à moteur.

Il est possible de modifier un enrouleur manuel à un enrouleur électrique ou pneumatique. Téléphonez ou écrivez à l'usine de Reelcraft pour avoir de l'information.
