CU6050LN - Tuyau d'arrosage Reelcraft - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bobine de tuyau d'arrosage aérienne basse pression
Marque	Reelcraft
Modèle	CU6050LN
Capacité de tuyau	50 pieds (15,24 m) de tuyau 3/8"
Raccord d'entrée	Cuivre jaune 3/8" NPT
Raccord de sortie	Cuivre jaune 3/8" NPT
Pression maximale	250 PSI (17,2 bar)
Fonctions principales	Enroulement et déroulement du tuyau d'air comprimé, pivotant 360°
Installation	Montage au plafond, au mur ou au sol
Entretien et nettoyage	Vérifier les fuites avec de l'eau savonneuse ; maintenir propre et sec
Sécurité	Ne pas exposer les mains au tuyau pressurisé ; utiliser une protection oculaire ; ne pas dépasser 250 PSI
Pièces détachées	Pivot (réf. 602050), Poignée (réf. 602051)
Garantie	1 an, réparation ou remplacement gratuit

FOIRE AUX QUESTIONS - CU6050LN Reelcraft

Quelle est la pression maximale d'utilisation du CU6050LN ?

La pression maximale est de 250 PSI (17,2 bar). Ne jamais dépasser cette pression.

Quel type de tuyau utiliser avec cette bobine ?

La bobine est conçue pour un tuyau d'air comprimé de diamètre 3/8 pouces (9,5 mm).

Comment installer la bobine CU6050LN ?

Fixez la base au plafond, au mur ou au sol à l'aide de boulons (non fournis). Raccordez l'arrivée d'air comprimé via le raccord 3/8 NPT.

Quels sont les raccords d'entrée et de sortie ?

L'entrée et la sortie sont en cuivre jaune avec filetage 3/8 NPT.

La bobine est-elle livrée avec un tuyau ?

Non, le tuyau n'est pas inclus. Vous devez acheter un tuyau d'air comprimé de 3/8 pouces.

Comment vérifier les fuites d'air ?

Utilisez de l'eau savonneuse sur les raccords. Des bulles indiquent une fuite.

Quelles sont les précautions de sécurité importantes ?

Portez des lunettes de protection, ne placez pas vos mains près des sorties d'air pressurisé, et éloignez les enfants de la zone de travail.

La bobine peut-elle pivoter ?

Oui, elle est équipée d'un pivot permettant une rotation de 360° pour un enroulement facile.

Quelle est la pièce de rechange pour la poignée ?

La poignée de remplacement porte la référence 602051.

Quelle est la garantie du produit ?

La garantie est de 1 an : en cas de défaut, rapportez la bobine au lieu d'achat pour réparation ou remplacement gratuit.

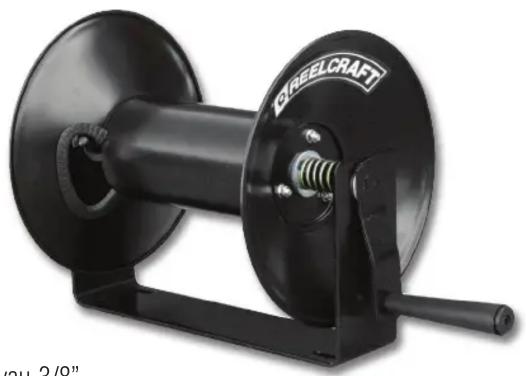

MODE D'EMPLOI CU6050LN Reelcraft

Instructions D'Opération

Série CU Enrouleurs de Tuyau Aérienne

Basse pression numéros de modèle:

CU6050LN CU6100LN

Capacité : CU6050LN - 50 pieds de tuyau 3/8" CU6100LN - 100 pieds de tuyau 3/8" Arrivée Aérienne : Cuivre jaune de 3/8" NPT Issue de Tuyau : Cuivre jaune de 3/8" NPT Pression Maximum : 250 PSI

Lisez les précautions suivantes et les instructions avant que vous commencez l'assemblage ou l'utilisation. Gardez cette littérature dans un endroit sec pour la référence future.

Précautions de Sécurité :

1. Assurer que la pression entrante n'excède pas 250 PSI.
2. Utiliser la protection d'oeil nécessaire en rassemblant et en utilisant la bobine de tuyau.
3. Rassembler la bobine de tuyau sur un établi propre sans débris et humidité.
4. Utiliser du savon et de l'eau en vérifiant pour les fuites aériennes.
5. N'exposer pas de doigts ou de mains directement à un tuyau aérien pressurisé, ou il s'ensuivra dans le dommage corporel sévère.
6. Tenir des enfants à distance de la région de travail.

Défaisant :

Quand vous recevez votre nouvelle Bobine de Tuyau Aérienne, il sera surtout rassemblé. Vérifiez pour garantir que vous avez reçu les parties desserrées suivantes:

Partie No.	Quantité	Description de Quantité
602050 1	Font pivoter le remplacement d'assemblage
602051	1	Poignée	de fanatique

Installation :

Notez : Vous devez acheter le matériel et le tuyau aérien pour monter votre nouvelle bobine. Décidez où vous voulez monter la bobine avant le fait d'acheter comme le matériel nécessaire variera de différents endroits fournis.

1. La poignée de match au levier de lien et attache l'assemblage de poignée d'utilisation.
2. Appliquer la bande de téflon ou l'enceinte de pipe pour faire pivoter la valve enfilent alors la valve dans la bobine.
3. Mettre les verrous (3/8" ou 10 millimètres) par 4 trous dans la base du tuyau le bobinent et serrent au plafond/mur/étage donc la bobine peut être attaché dans le compresseur.
4. Appliquer la bande de téflon ou l'enduit étanché de fil à la bobine a construit dans l'essayage de tuyau de réserves. Attachez alors ce tuyau de réserves à l'issue d'air compresseur.
5. Appliquer la bande de téflon ou l'enduit étanché de fil au tuyau correspondant aux fils. Faites partie de la bobine font pivoter la valve, nourrissent ensuite le reste de tuyau par le ouverture de boudin.
6. Pour éviter de nuire à la valve fait pivoter, assurez-vous pour utiliser un tourne-à-gauche approprié pour stabiliser le fait de faire pivoter et hosing se serrant l'essayage de tuyau.

Garantie de Qualité :

Si cette bobine manque de jouer de manière satisfaisante dû de faire défection ou le pauvre travail professionnel pendant un an d'achat, rendez-le à votre endroit d'achat et il sera remplacé ou réparé gratuitement. Les dommages accessoires ou importants sont exclus de cette garantie.

Form# 1168-505 Rev: 7/2018
