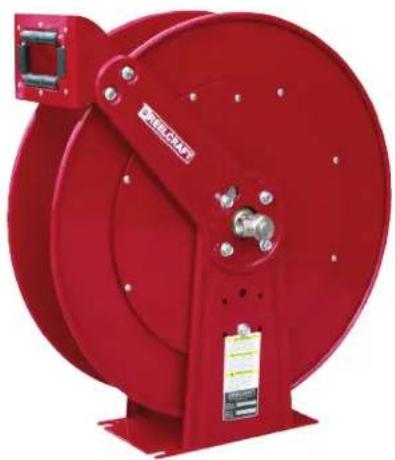

PW81000 OHP - Tuyau d'arrosage Reelcraft - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enrouleur de tuyau haute pression
Marque	Reelcraft
Modèle	PW81000 OHP
Pression de fonctionnement maximale	5000 psi (345 bar)
Température de fonctionnement maximale	100 °C (212 °F)
Hauteur d'installation maximale	4,90 m (16 pi)
Type de ressort	Assemblage à ressort de haute tension
Orientation du bras de guidage	Supérieure, latérale ou inférieure (réglable)
Fonctions principales	Enroulement et déroulement automatique, verrouillage à cliquet, distribution réglable
Entretien	Remplacement des tuyaux d'entrée et de sortie (utilisateur) ; autres réparations par technicien agréé
Lubrification	Lubrifiée en usine (pièces mobiles emboîtées)
Sécurité	Mise à la terre obligatoire, dépressuriser avant entretien, ne pas ouvrir le boîtier du ressort
Pièces détachées	Liste complète dans la notice ; kit pièces détachées n° 600654
Réparabilité	Réparations complexes confiées à un technicien autorisé ou à Reelcraft
Garantie	Annulée en cas de réparation non autorisée
Informations générales	Enrouleur de lavage à pression, série 80000

FOIRE AUX QUESTIONS - PW81000 OHP Reelcraft

Quelle est la pression de fonctionnement maximale du PW81000 OHP ?

La pression maximale est de 5000 psi (345 bar). Ne dépassez jamais cette pression.

Comment installer le tuyau d'entrée sur l'enrouleur ?

Appliquez du produit d'étanchéité sur le filetage du pivot, puis raccordez le tuyau d'entrée (non fourni) au pivot. Utilisez des raccords flexibles, pas de tuyauterie rigide. Serrez au couple maximal de 98 Nm.

Comment ajuster la tension du ressort de l'enrouleur ?

Dépressurisez le système. Ajoutez ou enlevez manuellement des tours de tuyau sur le tambour, un tour à la fois, jusqu'à obtenir la tension désirée. Ne surtendez pas le ressort.

Comment changer la position du bras de guidage ?

Retirez les vis d'un côté du support à molette et desserrez les quatre vis du bras de guidage. Pivotez le bras de guidage à la position voulue (supérieure, latérale ou inférieure). Assurez-vous que le boulon en U est dans le bon emplacement (figure A de la notice).

Que faire en cas de fuite sur le tuyau ou l'enrouleur ?

Décompressez immédiatement le système. Identifiez la fuite et remplacez le tuyau défectueux si nécessaire. Ne continuez pas à utiliser l'enrouleur avec une fuite.

Comment purger le tuyau après installation ?

Ouvrez provisoirement la valve pour évacuer le gaz. Fermez la valve lorsque le liquide apparaît. Ensuite, enroulez le tuyau sur le tambour.

Quelle est la hauteur d'installation maximale de l'enrouleur ?

La hauteur d'installation maximale est de 4,90 mètres (16 pieds). Ne dépassez pas cette hauteur.

Comment remplacer le tuyau de sortie ?

Dépressurisez le système et détendez entièrement le ressort. Suivez les instructions d'installation de la notice : passez le nouveau tuyau par le support à molette, l'étrier de serrage et la découpe du tambour, puis raccordez-le au col de cygne.

Quelles sont les consignes de sécurité essentielles ?

Assurez-vous que l'enrouleur est correctement mis à la terre. Dépressurisez toujours le système avant entretien. Ne tirez pas sur l'embout du tuyau. Ne relâchez pas le mécanisme de verrouillage sans précaution.

Comment entretenir l'enrouleur ?

L'entretien par l'utilisateur se limite au remplacement des tuyaux d'entrée et de sortie. La lubrification a été faite en usine. Toute autre réparation doit être confiée à un technicien autorisé ou à Reelcraft.

MODE D'EMPLOI PW81000 OHP Reelcraft

Instructions D'Opération

Série 80000 Enrouleurs de Tuyau de Lavage de Pression

Numéro de type à haute pression :

PW81000 OHP PW81100 OHP

Lisez ce manuel soigneusement avant d'installer, actionner, ou entretenir cet équipement.

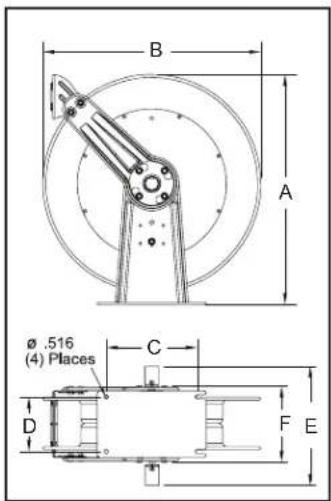

Dimensions

• Assurez-vous que l'enrouleur est correctement installé avant de raccorder les tuyaux d'entrée et de sortie.
• Evacuez tout liquide/gaz sous pression du système avant d'entreprendre l'entretien de l'enrouleur.

• Avant de raccorder l'enrouleur à la ligne d'alimentation, assurez-vous que la pression n'excède pas la pression de fonctionnement nominale maximum de l'enrouleur.

• Souvenez-vous, même les pressions basses sont dangereuses et peuvent provoquer des blessures ou la mort.

• Ayez conscience des machines et des personnes se trouvant dans la zone de travail.
• Si une fuite apparaît dans le tuyau ou l'enrouleur, décompressez le système immédiatement.

• L'enrouleur comporte un assemblage à ressort de haute tension. Observez la plus grande prudence.

• Sortez le tuyau de l'enrouleur en tirant sur le tuyau lui-même, pas sur l'embout.

• Si l'enrouleur arrête d'enrouler ou de dérouler, décompressez le système immédiatement. Ne pas tirer ou secouer le tuyau !
• Comme avec toute autre machine, traitez l'enrouleur de tuyau avec respect, en observant les consignes de sécurité habituelles.

CONSIGNES D'INSTALLATION

AVERTISSEMENT : Assurez-vous que l'enrouleur, le tuyau et l'équipement sont correctement mis à la terre. Utilisez un ohmmètre pour vous assurer de la continuité du circuit de mise à la terre.

Montage

ATTENTION : A moins de spécifications différentes lors de la commande, la hauteur d'installation maximum de l'enrouleur est de 4,90 m (16 pieds). Ne dépassez pas cette hauteur.

Température de fonctionnement maximum :

PW81000 OHP (5000 p.s.i.) = 212 °F (100 °C) PW81100 OHP (4800 p.s.i.) = 212 °F (100 °C)

1. Déballez l'enrouleur et assurez-vous qu'il n'est pas endommagé. Faites-le tourner à la main pour vous assurer de son bon fonctionnement. Assurez-vous qu'il est complet.

2. Configurez l'enrouleur pour une distribution supérieure, latérale ou inférieure du tuyau en retirant les vis (2) d'un côté du support du guide à molette et en desserrant les quatre vis du bras de guidage (3) de chaque côté de l'enrouleur de tuyau. Pivotez et enlevez chaque bras de guidage, puis remettez-les en place dans la position voulue. Pour une distribution inférieure, enlevez et remplacez les vis (13) et (2) après le bras de guidage est à la position désirée.

ATTENTION: Lorsque vous changez la position du bras de guidage, le boulon en U doit se trouver dans l'emplacement indiqué sur la figure A, page 12. L'enrouleur peut se débloquer en cours d'utilisation si cesinstructions ne sont pas respectées.

1. Placez l'enrouleur sur le sol, le mur ou le plafond. Fixez en place à l'aide de quatre vis (non fournies).

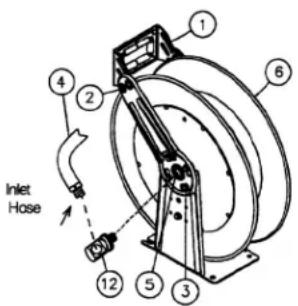

Installation du tuyau d'entrée

AVERTISSEMENT : Assurez-vous que la pression de la ligne d'alimentation n'excède pas la pression de fonctionnement nominale maximum de l'enrouleur. Appliquez un produit d'étanchéité sur le filetage de tous les tuyaux des enrouleurs standard. Ne serrez pas excessivement les raccords. Le moment de torsion recommandé ne doit pas dépasser 98 Nm (70 ft.lb).

ATTENTION : Utilisez des raccords de tuyau flexibles à l'entrée. N'utilisez pas de tuyauterie rigide.

1. Appliquez le produit d'étanchéité comme indiqué et raccordez le pivot (12) à l'entrée de l'axe principal (5).
2. Pour les enrouleurs à pivot et axe standard, rac-cordez le tuyau d'entrée (4) (non fourni) à l'entrée du pivot comme indiqué dans l'illustration.

Installation du tuyau de sortie

AVERTISSEMENT : Observez une extrême prudence ; l'enrouleur est sous la tension d'un ressort. Evitez de relâcher le mécanisme de verrouillage.

ATTENTION : Appliquez du produit d'étanchéité sur tous les filetages des enrouleurs standard. Ne pas serrer excessivement les raccords. Le moment de torsion recommandé ne doit pas dépasser 98 Nm (70 ft.lb). Ne pas serrer excessivement les raccords. Le moment de torsion recommandé ne doit pas dépasser 98 Nm (70 ft.lb).

1. Tournez manuellement la poulie (6) jusqu'à ce que le ressort soit tendu, relâchez de trois tours, puis verrouillez.
2. Faites passer le tuyau (7) par le support à molette (1), l'étrier de serrage (8), puis par la découpe du tambour (9), comme indiqué dans l'illustration.
3. Raccordez le tuyau de sortie (7) au col de cygne (10), comme indiqué dans l'illustration.
4. Assurez-vous que la position de l'étrier de serrage est conforme à celle du bras de guidage en utilisant les inscriptions situées à l'intérieur du tambour.
5. Remplissez le tuyau. Ouvrez provisoirement la valve afin de purger les gaz du tuyau. Fermez la valve lorsque le liquide y apparaît. Une fois le tuyau entièrement rempli, déverrouillez le loquet et enroulez le tuyau de sortie sur l'enrouleur.
6. Installez l'assemblage du butoir.

AJUSTEMENTS

AVERTISSEMENT : Observez une extrême prudence ; l'enrouleur est sous la tension d'un ressort. Evitez de relâcher le mécanisme de verrouillage. Si cela est nécessaire, ajustez la tension du ressort de l'enrouleur en ajoutant ou en enlevant manuellement des tours detuyau du tambour, un tour à la fois, jusqu'à ce que la tension désirée soit obtenue. Ajoutez manuellement des tours pour augmenter la tension. Enlevez manuellement des tours pour abaisser la tension.

ATTENTION : Lors de l'ajout de tours de tuyau, ajoutez juste assez de tours afin d'obtenir la tension désirée sans dépasser la capacité du ressort du mécanisme d'enroulement. Un enrouleur dont la tension est correctement ajustée permet de dérouler librement tout le tuyau jusqu'au point de contact avec l'étrier de serrage. Un ressort surtendu endommagera le mécanisme d'enroulement.

CONSIGNES D'ENTRETIEN

L'entretien de l'enrouleur par l'utilisateur se limite uniquement au remplacement des tuyaux d'entrée et de sortie. Toute autre réparation doit être confiée à un technicien autorisé ou directement à Reelcraft. Le manquement à cette consigne peut conduire à des blessures corporelles et/ou à des dommages matériels, ainsi qu'à l'annulation de la garantie.

AVERTISSEMENT : Enroulez le tuyau sur le tambour, puis dépressurisez le système avant de procéder aux opérations suivantes.

ATTENTION : Détendez entièrement le ressort avant de désassembler l'enrouleur. Ne pas essayer d'ouvrir l'assemblage riveté du boîtier de ressort.

1. Remplacez les tuyaux en observant les instructions contenues dans la section "Consignes d'installation" de cette notice.
2. Toutes les pièces mobiles emboîtées ont été lubrifiées à l'usine, comme requis.

ART.	DÉSCRIPTION	N°REQ.	PW81000OHP	PW81100OHP
1	Vis de 5/16-18 x 1/2 pouce	9 *
2	Bras de guidage 2 261299 261299
3	Circlip de 1 3/8 pouce 2 * *
4	Assemblage du roulement et de l'embase 1 S600644	S600644
5	Assemblage du ress. et du boît 1 S600645-2 S600645-2
6	Assemblage de poulie 1 600649 600649
7	Contre-écrou de 5/16-18 pouce	8 *
8	Assemblage du support à molette 1 S600642 S600642
9	1/2 x 1/2 Union de pivot 1 S257-4 S257-4
10	1/2 x 3/8 Union de pivot 45°	1	S257-63	S257-63
11	Rochet, fondu	1	261348-1	261348-1
12	Brida con Cojinete y Ensamblaje Nut-Sert 1	S600651	S600651
13	Assemblage du pivot	1 S602033 S602033

ART.	DÉSCRIPTION	N°REQ.	PW81000OHP	PW81100OHP
14	Contre-écrou de 1/4-20 pouce	2	261650-1	261650-1
15	Etrier de serrage	1	3-117440	3-117440
16	Vis de 3/8-16 x 5/8 pouce	9 *
17	Ecrou hexagonal de 1/2-20 pouce	1	S280-8	S280-8
18	Ecrou hexagonal de 3/8-16 pouce	2	S281-6	S281-6
18	10-32 Écrou de Nyloc	1 S82-15		S82-15
19	Assemblage de cliquet	1	S600675	S600675
20	Ressort de loquet	1 S260067		S260067
21	Goujon de cliquet de verrou	1	261351	261351
21	Vis d'épaule	1 S393-2		S393-2
22	Assemblage de la base et du montantl	1	600641	600641
---	Assemblage d'arrêt	1	Aucun	S602452
---	Assemblage de tuyau	1	Aucun	S22-260044

*Compris dans le kit de pièces détachées N° 600654

** Avant le mars 2012
