Type de produit	Enrouleur de tuyau d'arrosage
Marque	Reelcraft
Modèle	CA32112 L
Catégorie	Tuyau d'arrosage
Série	30000
Alimentation	Manuelle (convertible en électrique/pneumatique)
Longueur de tuyau	12 mètres (estimation d'après le code modèle)
Diamètre des trous de montage	1/2 pouce (12,7 mm)
Nombre de points de fixation	4 boulons (non fournis)
Raccordement	Raccord mâle sur pivot
Matériau d'étanchéité	Requis sur tous les filets
Sécurité	Mise à la terre obligatoire pour liquides combustibles ; éviter vêtements amples ; évacuer pression avant entretien
Fonctions principales	Enroulement et déroulement du tuyau, réglage de la résistance
Réglage de la résistance	Via vis sans tête sur le moyeu
Entretien	Nettoyer régulièrement avec un chiffon humide ; vérifier absence de fuites
Pièces remplaçables	Tuyau, pivot, assemblage de tubulure
Réparabilité	Remplacement possible du tuyau et du pivot ; conversion en motorisé possible
Informations générales	Notice disponible en téléchargement PDF gratuit

FOIRE AUX QUESTIONS - CA32112 L Reelcraft

Comment installer l'enrouleur CA32112 L ?

Montez l'enrouleur sur une surface plate en utilisant 4 boulons (non fournis) dans les trous de 1/2 pouce. Serrez solidement. Utilisez un raccord flexible entre le tuyau et le pivot.

Comment connecter le tuyau à l'enrouleur ?

Appliquez du matériau d'étanchéité sur les filets, enfilez le raccord mâle sur l'assemblage de tubulure et serrez avec une clé en tenant fermement l'assemblage. N'oubliez pas d'étendre et remplir le tuyau avant de l'enrouler.

Comment régler la tension de l'enrouleur ?

Serrez ou desserrez la vis sans tête située sur le moyeu de l'enrouleur manuel pour ajuster la résistance.

Comment remplacer le tuyau ?

Maintenez l'assemblage de tubulure avec une clé, retirez le raccord, suivez la procédure inverse pour installer le nouveau tuyau. Appliquez du matériau d'étanchéité.

Comment remplacer le pivot ?

Évacuez d'abord la pression du tuyau. Retirez le tuyau du pivot, puis retirez l'assemblage du pivot de l'arbre d'entrée. Installez le nouveau pivot en inversant les étapes.

Peut-on convertir l'enrouleur manuel en motorisé ?

Oui, il est possible de modifier un enrouleur manuel en électrique ou pneumatique. Contactez Reelcraft pour plus d'informations.

Quelles précautions de sécurité faut-il respecter ?

Ne dépassez pas la pression maximale, évacuez la pression avant entretien, ne portez pas de vêtements amples, et mettez l'enrouleur à la terre si vous utilisez des liquides combustibles.

Comment évacuer la pression du système ?

Fermez la vanne d'alimentation et ouvrez le robinet du tuyau pour libérer la pression. Assurez-vous qu'il n'y a plus de pression avant toute intervention.

Que faire en cas de fuite sur le tuyau ou l'enrouleur ?

Évacuez immédiatement la pression du système. Inspectez les raccords et serrez si nécessaire. Si la fuite persiste, remplacez les pièces défectueuses.

Comment mettre l'enrouleur à la terre ?

Utilisez des tuyaux mis à terre et vérifiez la continuité avec un ohmmètre. L'enrouleur, le tuyau et l'équipement doivent être reliés à la terre pour éviter tout risque d'incendie ou d'explosion.

MODE D'EMPLOI CA32112 L Reelcraft

Instructions D'Opération

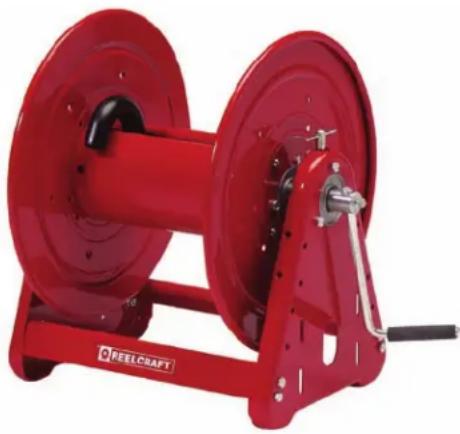

Série 30000 Manuels Enrouleurs

CA30106 L CA32106 M CA32128 L CA33118 M

CA30112 L CA32112 L CA33106 L CA33122 L

CA30118 L CA32112 M CA33106 M CA33128 L

CA30122 L CA32118 L CA33112 L

CA30128 L CA32118 M CA33112 M

CA32106 L CA32122 L CA33118 L

La Sécurité du Personnel

Blessure personnel et/ou le dommage d'équipement peut résulter si les précautions de sécurité ne sont pas observées.

• Assurez-vous que l'enrouleur est installé comme il faut avant de connecter le tuyau d'alimentation (voyez les instructions d'installation).
• Évacuez du système la pression de fluide/ combustible avant de faire le service.

• Avant de connecter l'enrouleur au tuyau d'alimentation, assurez-vous que la pression ne dépasse pas la pression maximum pour l'enrouleur.

• Ne jouez pas un tour aux autres personnel. Même la basse pression est très dangereuse et elle peut causer le dommage irréparable ou le mort.

• Ne portez pas des vêtements amples en utilisant l'enrouleur.
• Soyez conscient d'autres personnels au travaille.
• Soyez conscient d'autres machines au travaille.

• Si le tuyau ou l'enrouleur se met à fuir, évacuez la pression du système immédiatement.

• Si l'enrouleur fonctionne à l'électricité, vérifiez que les fils ne sont pas effilochés ou cassés avant chaque utilisation.

• Comme tout d'autres machines, repectez et utilisez avec soin l'enrouleur. Observez tous les practices de sécurité.

Form# 837-696A Rev: 10/2016

Déballez et inspectez l'enrouleur pour déceler le dommage s'il existe. Faites tourner l'enrouleur à la main pour vérifier le bon fonctionnement.

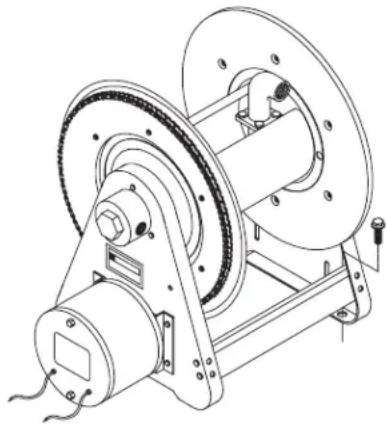

Montage de tous enrouleurs

NOTEZ: Assurez-vous que la surface de montage est plate pour éviter le coïnce-ment du tuyau après l'enrouleur est monté.

1. Deux trous de montage du diamètre 1/2" se trouvent au base de chaque-support de côté (2 pour chaque). Mon-tez l'enrouleur avec 4 boulons (fournis par le client). Serrez-les biens pour assurer une fixation solide.

1. Faites les étapes suivantes après toutes autres instructions d'installations sont faites pour votre enrouleur en particulier.

NOTEZ: Un racord flexible doit être utilisé pour compenser entre le tuyau et le pivot.

1. Appliquez du matériau d'étanchéité à tous les filets.

2. Enfilez le raccord mâle de la ligne d'alimentatin au pivot. Serrez bien.

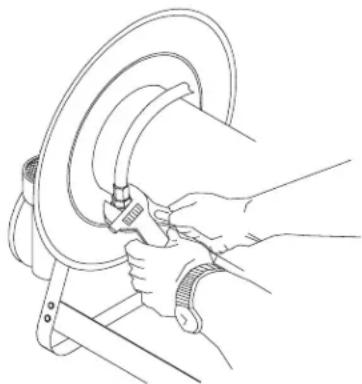

Connection du tuyau

PRÉCAUTION: Ne connectez pas le tuyau à l'assemblage du tubulure de raccord avant d'installer l'enrouleur de tuyau. Étendez entièrement le tuyau et remplissez-le avant d'enrouler sur l'enrouleur. Ouvrez momentanément la vanne de régulation, fermez-la. Cela évite l'aplatissage du tuyau et la pression excessive quand vous utilisez l'enrouleur plus tard.

1. Appliques du matériau d'étanchéité à tous les filets.
2. Enfilez le raccord mâle à l'assemblage de tubulure de raccord.
3. Avec une clef, serrez bien ce rac- cord pendant que vous tenez bien l'assemblage de tubulure de raccord.

CHARGE STATIQUE: Quand vous travaillez près des liquides combustibles come des dissolvants, des penitures, des produits chimiques, ou des produits de pétroles, assurez-vous que l'enrouleur, le tuyau, et l'equipement sont tous mis à terre. Utilisez des tuyaux mis à terre. Utilisez un ohmètre pour vérifier la continuité du circuit. Si l'enrouleur n'est pas correctement mis à terre, un feu ou une explosion peur résulter. Si l'enrouleur fonctionne à l'air ou à l'électricité, soyez prudent du système de chaîne/de pignon. Tenez vos mains loin du système. Ne portez pas des vêtements amples. Tirez le tuyau de l'enrouleur en empoignant le tuyau, et non pas la poignée de régulation ni le pivot.

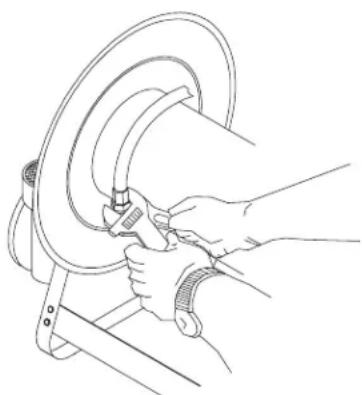

INSTRUCTIONS D'ENTRETIEN Remplacement des tuyaux

1. Avec une clef, tenez bien l'assemblage de tubulure de raccord pendant que vous enlevez le raccord.
2. Suivez les procédés pour "La raccordement de Tuyau" (Voyez les Instructions d'Installation).

Remplacement de Pivot

PRÉCAUTION: Enlevez la pression du tuyau avant de faire le procédé suivant.

1. Enlevez le tuyau du pivot.
2. Enlevez l'assemblage du pivot de l'arbre d'entré.
3. Installez l'assemblage de pivot à l'arbre d'entré enfaisant les étapes 1 à 2 par ordre inverse. Appliquéz du matériau d'étanchéité à tous les filets.

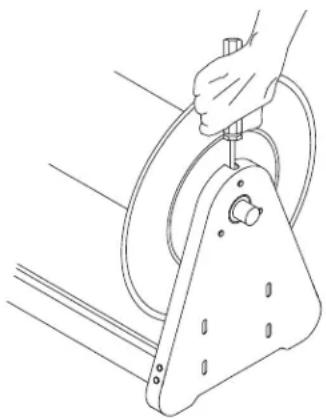

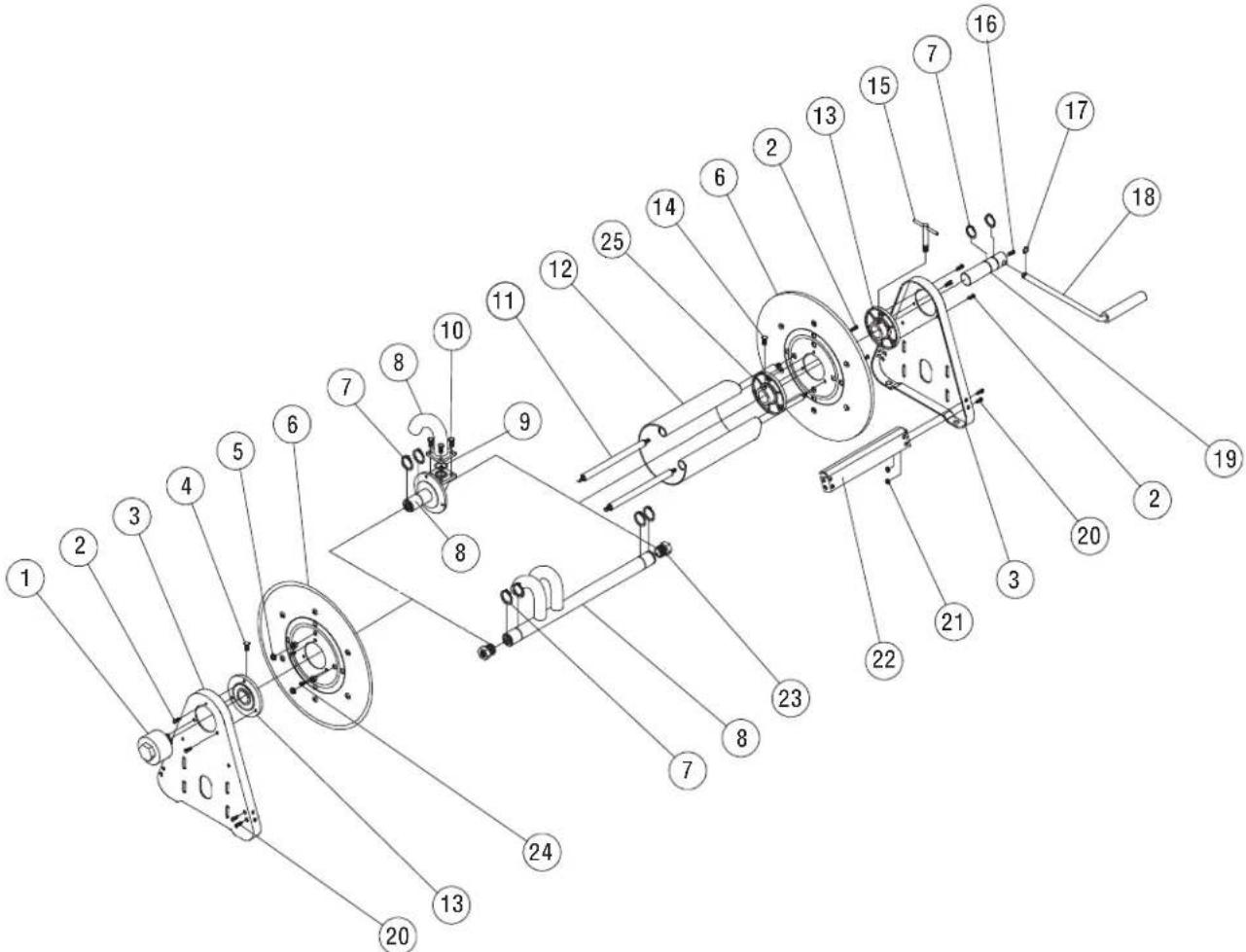

PROCÉDÉS DE RÉGLAGES Réglage de l'Enrouleur

1. Réglez la résistance en serrant ou en désserrant la vis sans tête qui se trouve sur le moyeu sur les enrouleurs manuels.

Changement de l'enrouleur manuel à l'enrouleur à moteur.

Il est possible de modifier un enrouleur manuel à un enrouleur électrique ou pneumatique. Téléphonez ou écrivez à l'usine de Reelcraft pour avoir de l'information.
