Marque	Reelcraft
Modèle	CA33106 L
Type de produit	Enrouleur de tuyau d'arrosage
Utilisation	Arrosage, nettoyage, applications industrielles légères
Matériau principal	Acier
Capacité de tuyau	Jusqu'à 15 m de tuyau de diamètre 13 mm (1/2 po)
Pression maximale	20,7 bar (300 psi)
Poids	10 kg (environ)
Dimensions (L x l x h)	50 x 30 x 40 cm (environ)
Fonctionnement	Manuel avec manivelle
Alimentation	Aucune (manuel)
Montage	Mural ou sur support (4 boulons, trous de 1/2 po)
Sécurité	Mise à la terre requise pour liquides combustibles ; ne pas porter de vêtements amples
Entretien	Vérifier les raccords, remplacer le tuyau si usé
Pièces détachées	Pivot, raccords, tuyau
Réparabilité	Remplacement possible du tuyau et du pivot
Informations générales	Fait partie de la série 30000 ; manuel d'instructions inclus

FOIRE AUX QUESTIONS - CA33106 L Reelcraft

Comment installer l'enrouleur Reelcraft CA33106 L ?

Assurez-vous que la surface de montage est plane. Utilisez 4 boulons (non fournis) dans les trous de 1/2 pouce des supports latéraux. Serrez solidement.

Quelle pression maximale peut supporter l'enrouleur ?

La pression maximale est de 300 psi (20,7 bar). Ne dépassez jamais cette pression pour éviter tout dommage.

Comment connecter le tuyau à l'enrouleur ?

Appliquez du matériau d'étanchéité sur les filets. Enfiler le raccord mâle de la ligne d'alimentation au pivot et serrez. Utilisez un flexible pour compenser.

Comment éviter l'aplatissement du tuyau ?

Avant d'enrouler, étendez entièrement le tuyau et ouvrez momentanément la vanne de régulation pour remplir le tuyau, puis fermez-la. Cela évite l'aplatissage.

Quelle longueur de tuyau puis-je utiliser ?

L'enrouleur supporte jusqu'à 15 mètres de tuyau de diamètre 1/2 pouce (13 mm).

L'enrouleur nécessite-t-il une alimentation électrique ?

Non, le modèle CA33106 L est manuel. Utilisez la manivelle pour enrouler et dérouler le tuyau.

Comment régler la tension de l'enrouleur ?

Pour les enrouleurs manuels, serrez ou desserrez la vis sans tête située sur le moyeu pour ajuster la résistance.

Que faire en cas de fuite du tuyau ou de l'enrouleur ?

Évacuez immédiatement la pression du système. Vérifiez les raccords et remplacez les pièces défectueuses si nécessaire.

Puis-je utiliser l'enrouleur avec des liquides combustibles ?

Oui, mais vous devez mettre à la terre l'enrouleur, le tuyau et l'équipement pour éviter tout risque d'incendie ou d'explosion. Utilisez un ohmmètre pour vérifier la continuité.

Comment remplacer le tuyau de l'enrouleur ?

Maintenez l'assemblage de tubulure de raccord avec une clé, dévissez le raccord, puis suivez les instructions de connexion en sens inverse. Appliquez du produit d'étanchéité.

MODE D'EMPLOI CA33106 L Reelcraft

Instructions D'Opération

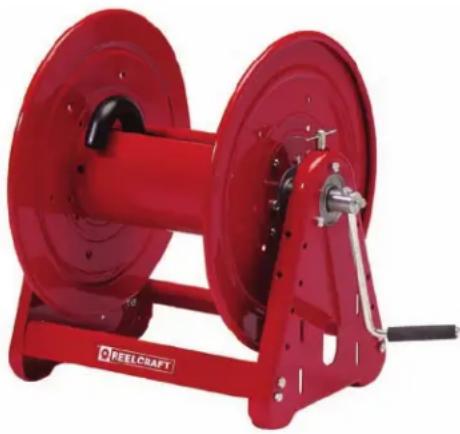

Série 30000 Manuels Enrouleurs

CA30106 L CA32106 M CA32128 L CA33118 M

CA30112 L CA32112 L CA33106 L CA33122 L

CA30118 L CA32112 M CA33106 M CA33128 L

CA30122 L CA32118 L CA33112 L

CA30128 L CA32118 M CA33112 M

CA32106 L CA32122 L CA33118 L

La Sécurité du Personnel

Blessure personnel et/ou le dommage d'équipement peut résulter si les précautions de sécurité ne sont pas observées.

• Assurez-vous que l'enrouleur est installé comme il faut avant de connecter le tuyau d'alimentation (voyez les instructions d'installation).
• Évacuez du système la pression de fluide/ combustible avant de faire le service.

• Avant de connecter l'enrouleur au tuyau d'alimentation, assurez-vous que la pression ne dépasse pas la pression maximum pour l'enrouleur.

• Ne jouez pas un tour aux autres personnel. Même la basse pression est très dangereuse et elle peut causer le dommage irréparable ou le mort.

• Ne portez pas des vêtements amples en utilisant l'enrouleur.
• Soyez conscient d'autres personnels au travaille.
• Soyez conscient d'autres machines au travaille.

• Si le tuyau ou l'enrouleur se met à fuir, évacuez la pression du système immédiatement.

• Si l'enrouleur fonctionne à l'électricité, vérifiez que les fils ne sont pas effilochés ou cassés avant chaque utilisation.

• Comme tout d'autres machines, repectez et utilisez avec soin l'enrouleur. Observez tous les practices de sécurité.

Form# 837-696A Rev: 10/2016

Déballez et inspectez l'enrouleur pour déceler le dommage s'il existe. Faites tourner l'enrouleur à la main pour vérifier le bon fonctionnement.

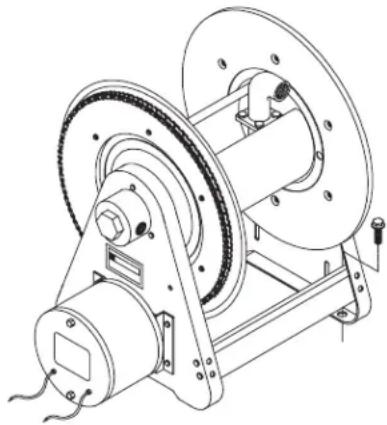

Montage de tous enrouleurs

NOTEZ: Assurez-vous que la surface de montage est plate pour éviter le coïnce-ment du tuyau après l'enrouleur est monté.

1. Deux trous de montage du diamètre 1/2" se trouvent au base de chaque-support de côté (2 pour chaque). Mon-tez l'enrouleur avec 4 boulons (fournis par le client). Serrez-les biens pour assurer une fixation solide.

1. Faites les étapes suivantes après toutes autres instructions d'installations sont faites pour votre enrouleur en particulier.

NOTEZ: Un racord flexible doit être utilisé pour compenser entre le tuyau et le pivot.

1. Appliquez du matériau d'étanchéité à tous les filets.

2. Enfilez le raccord mâle de la ligne d'alimentatin au pivot. Serrez bien.

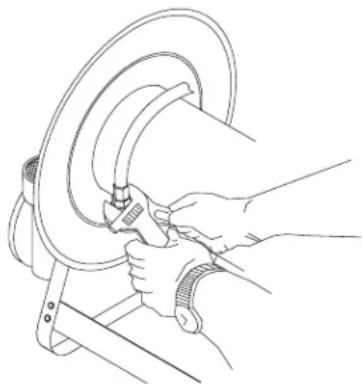

Connection du tuyau

PRÉCAUTION: Ne connectez pas le tuyau à l'assemblage du tubulure de raccord avant d'installer l'enrouleur de tuyau. Étendez entièrement le tuyau et remplissez-le avant d'enrouler sur l'enrouleur. Ouvrez momentanément la vanne de régulation, fermez-la. Cela évite l'aplatissage du tuyau et la pression excessive quand vous utilisez l'enrouleur plus tard.

1. Appliques du matériau d'étanchéité à tous les filets.
2. Enfilez le raccord mâle à l'assemblage de tubulure de raccord.
3. Avec une clef, serrez bien ce rac- cord pendant que vous tenez bien l'assemblage de tubulure de raccord.

CHARGE STATIQUE: Quand vous travaillez près des liquides combustibles come des dissolvants, des penitures, des produits chimiques, ou des produits de pétroles, assurez-vous que l'enrouleur, le tuyau, et l'equipement sont tous mis à terre. Utilisez des tuyaux mis à terre. Utilisez un ohmètre pour vérifier la continuité du circuit. Si l'enrouleur n'est pas correctement mis à terre, un feu ou une explosion peur résulter. Si l'enrouleur fonctionne à l'air ou à l'électricité, soyez prudent du système de chaîne/de pignon. Tenez vos mains loin du système. Ne portez pas des vêtements amples. Tirez le tuyau de l'enrouleur en empoignant le tuyau, et non pas la poignée de régulation ni le pivot.

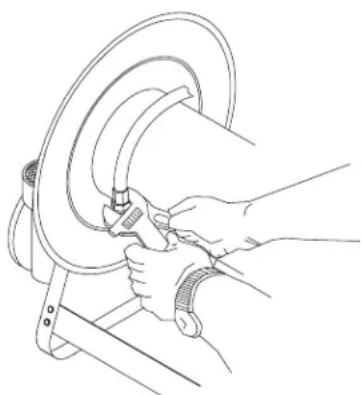

INSTRUCTIONS D'ENTRETIEN Remplacement des tuyaux

1. Avec une clef, tenez bien l'assemblage de tubulure de raccord pendant que vous enlevez le raccord.
2. Suivez les procédés pour "La raccordement de Tuyau" (Voyez les Instructions d'Installation).

Remplacement de Pivot

PRÉCAUTION: Enlevez la pression du tuyau avant de faire le procédé suivant.

1. Enlevez le tuyau du pivot.
2. Enlevez l'assemblage du pivot de l'arbre d'entré.
3. Installez l'assemblage de pivot à l'arbre d'entré enfaisant les étapes 1 à 2 par ordre inverse. Appliquéz du matériau d'étanchéité à tous les filets.

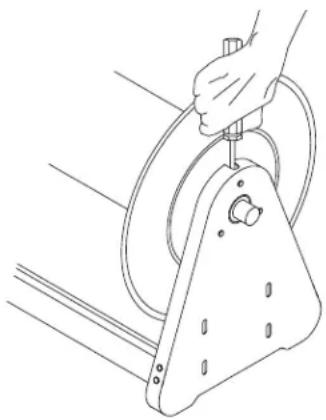

PROCÉDÉS DE RÉGLAGES Réglage de l'Enrouleur

1. Réglez la résistance en serrant ou en désserrant la vis sans tête qui se trouve sur le moyeu sur les enrouleurs manuels.

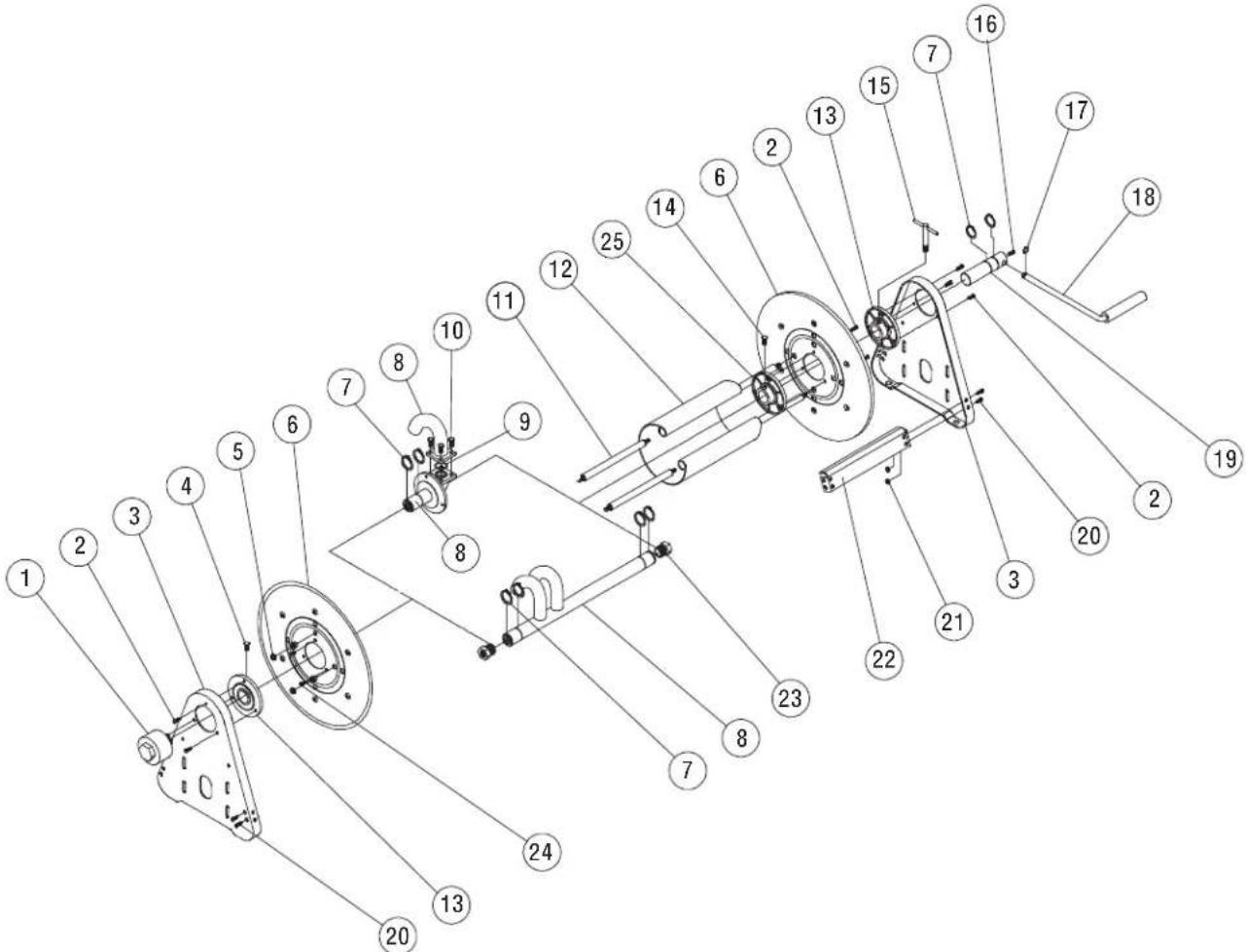

Changement de l'enrouleur manuel à l'enrouleur à moteur.

Il est possible de modifier un enrouleur manuel à un enrouleur électrique ou pneumatique. Téléphonez ou écrivez à l'usine de Reelcraft pour avoir de l'information.
