gabinete. Leer la sección "Lista de verificación - Antes de llamar al servicio" y las "Instrucciones de operación" en su Guía de uso y mantenimiento: puede ahorrarle tiempo y dinero. La lista incluye situaciones comunes que no son causados por un producto defectuoso. Los números de servicio pueden encontrarse en la Guía de Uso y Mantenimiento 10Figure 1: prise à terre à 3 broches à 20 ampères English – pages 1-5 Español – páginas 6-10 Français – pages 11-15 AVERTISSEMENT L'INSTALLATION ET LE SERVICE DOIVENT ÊTRE REALISÉS PAR UN INSTALLATEUR QUALIFIÉ. IMPORTANT : CONSERVEZ POUR UNE UTILISATION DE LA PART DE L'INSPECTEUR ÉLECTRIQUE LOCAL. LISEZ ET CONSERVEZ CES INSTRUCTIONS POUR UNE RÉFÉRENCE FUTURE. POUR VOTRE SÉCURITÉ : Ne pas rangez ou utilisez de l'essence ou d'autres vaporisateur et liquides inflammables à proximité de cet appareil ou d'autre appareil. Votre nouveau four micro-ondes a été conçu pour s'adapter à une variété limitée de tailles de découpe pour faciliter l'installation. La première étape de votre installation devrait être de mesurer vos dimensions de découpe actuelles et de les comparer avec votre modèle dans le tableau ci-dessous. Vous pouvez trouver peu ou pas de travaux d'armoires nécessaires. ÉtatsUnis Et le Canada Imprimé aux Etats-Unis L'alimentation électrique du four micro-ondes doit être coupée lorsque les connexions sont effectuées. Le non-respect de cette consigne entraînerait des blessures graves ou la mort.

• N'utilisez jamais votre four micro-ondes pour réchauffer ou chauffer la pièce. L'utilisation prolongée du four micro-ondes sans ventilation adéquate peut être dange- reuse. Le fait de marcher, de se pencher ou de vous asseoir sur la porte de ce four micro-ondes peut entraîner des blessures graves et peut également endommager le four micro-ondes. Notes importantes pour l'installateur

1. Lisez toutes les instructions d'installation avant d'installer

le four micro-ondes.

2. Retirez tout le matériau d'emballage des compartiments du

four avant de brancher l'alimentation électrique au four micro-ondes.

3. Observez tous les codes et ordonnances applicables.

4. Assurez-vous de laisser ces instructions avec le consom-

5. La porte du four peut être retirée pour faciliter l'installation.

Notes importantes pour le consommateur Conservez ces instructions avec votre Guide du propriétaire pour l'utilisation de l'inspecteur électrique local et pour une référence future.

CONSIGNES DE SÉCURITÉ IMPORTANTES

• Assurez-vous que votre four micro-ondes est installé et arrondi correctement par un installateur qualifié ou un technicien de maintenance.

• Ce four micro-ondes doit être électriquement mis à la terre conformément aux codes locaux ou, en leur absence, avec le Code national ANSI / NFPA n ° 70 - dernière édition aux États-Unis ou avec la norme CSA C22.1, Code électrique canadien, Partie 1, au Canada.

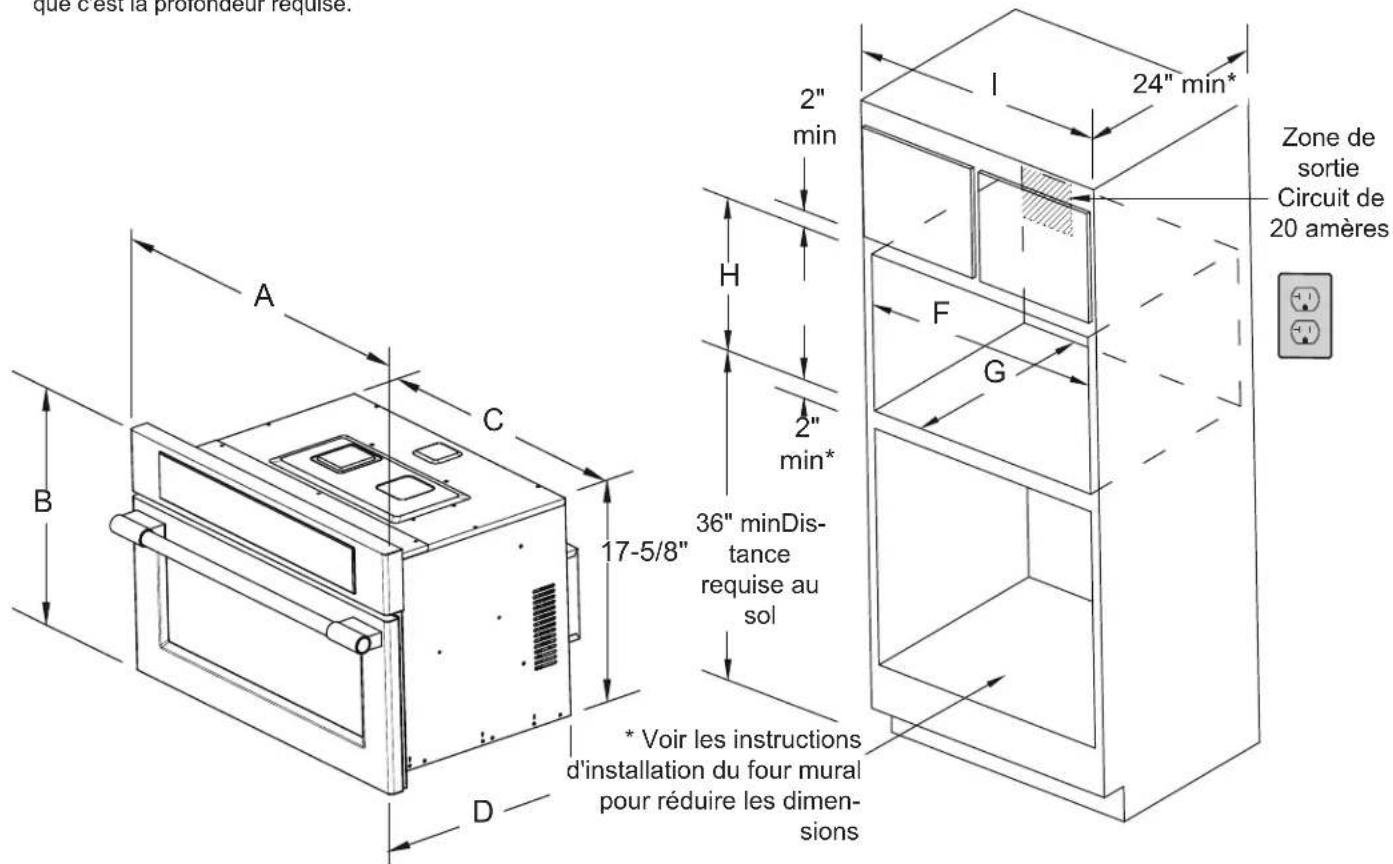

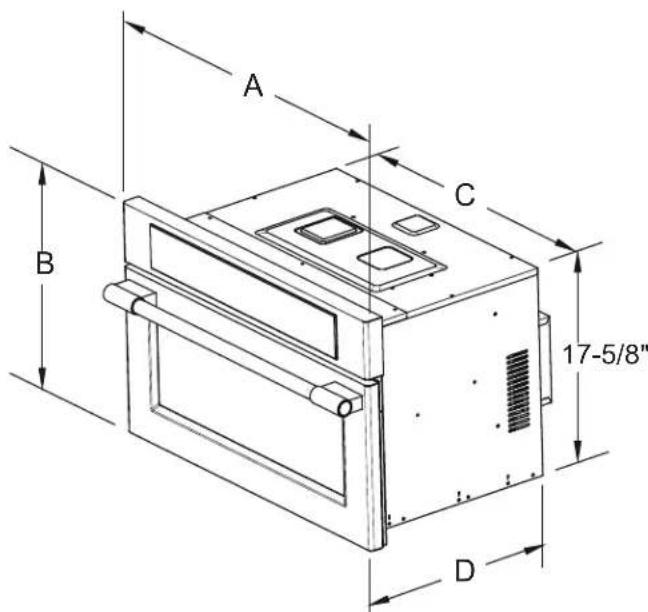

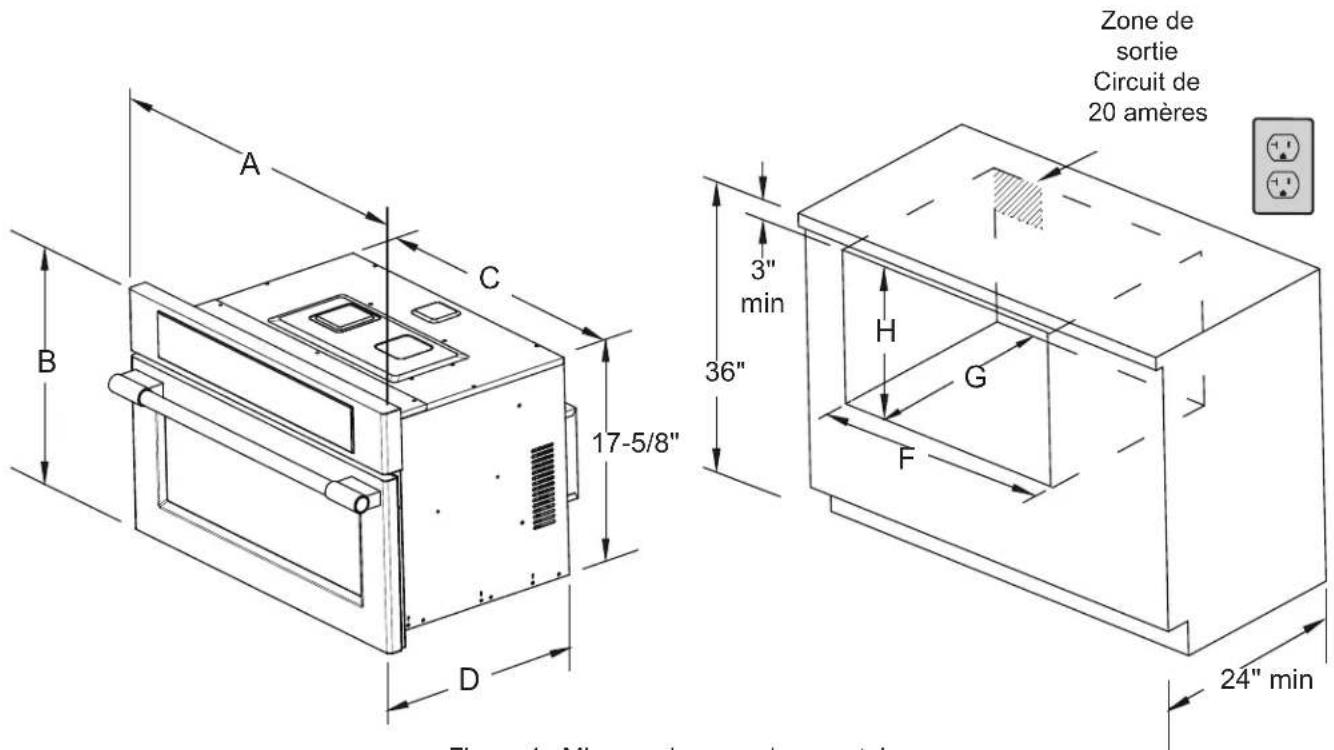

Reportez-vous aux figures 2, 3 ou 4 pour les dimensions applicables à votre appareil et l'espace nécessaire pour recevoir le four. La surface de support du four peut être un contreplaqué solide ou un matériau similaire, mais la surface doit être au niveau d'un côté a l'autre et de l'avant vers l'arrière.

2. Exigences électrique

Cet appareil doit être fourni avec la tension et la fréquence appropriées, et il doit être connecté à un circuit de branche- ment individuel, correctement mis à la terre, protégé par un coupe-circuit ou un fusible. Exigences électriques :

• Une prise à terre à trois broches

• 120 V, 60 Hz, AC uniquement

• Alimentation électrique de 20 ampères avec un fusible ou un disjoncteur

• Le duplex de sortie 20 ampères doit être utilisé AVERTISSEMENT ATTENTION INSTRUCTIONS D'INSTALLATION DE MICRO-ONDES À CONVECTION INTÉGRÉE

PN A06823533 Rev. A (21/11)INSTRUCTIONS D'INSTALLATION DE MICRO-ONDES À CONVECTION INTÉGRÉE Toutes les dimensions sont en pouces (cm).

3. Installation du meuble

1. Déballez le four micro-ondes.

2. Trouvez les deux vis de montage inclus dans le l'embal-

3. Insérez le four dans l'ouverture du meuble.

4. Poussez le four dans et contre le meuble.

1. La base doit être capable de supporter 155 livres (70 kg).

2. Laissez au moins 21'' (53,3 cm) de dégagement devant le

four pour la profondeur de la porte lorsqu'il sera ouvert.

3. La dimension G (profondeur de découpage) est essen-

tielle à l'installation correcte du four intégré. Si le meuble décoratif du four ne couvre pas l'armoire ou si un bruit est entendu sur les modèles de convection, vérifiez la dimension G pour s'assurer que c'est la profondeur requise. ATTENTIONATTENTION Ne pas soulevez ni manipulez la poignée de la porte du four ni le panneau de commande. Risque important pour le poids Utilisez deux personnes ou plus pour déplacer et installer le four micro-ondes. Le non-respect de cette instruction peut entraîner des blessures ou des dommages à l'unité. Zone de sortie Circuit de 20 ampères 36" minDis- tance requise au sol 12INSTRUCTIONS D'INSTALLATION DE MICRO-ONDES À CONVECTION INTÉGRÉE

Min. Max. Min Min. Max. Min. Four micro-ondes à convection 28 28-3/8 22 17-3/4 18 30-1/8 Figure 3: Micro-ondes avec four mural Toutes les dimensions sont en pouces (cm). Remarques :

1. La base doit être capable de supporter 155 livres (70 kg).

2. Laissez au moins 21'' (53,3 cm) de dégagement devant le four

pour la profondeur de la porte lorsqu'il sera ouvert.

3. La dimension G (profondeur de découpage) est essentielle à

l'installation correcte du four intégré. Si le meuble décoratif du four ne couvre pas l'armoire ou si un bruit est entendu sur les modèles de convection, vérifiez la dimension G pour s'assurer que c'est la profondeur requise. Zone de sortie Circuit de 20 amères 36" minDis- tance requise au sol

• Voir les instructions d'installation du four mural pour réduire les dimen- sions 13INSTRUCTIONS D'INSTALLATION DE MICRO-ONDES À CONVECTION INTÉGRÉE

min 24" min Toutes les dimensions sont en pouces (cm). Remarques :

1. La base doit être capable de supporter 155 livres (70 kg).

2. Laissez au moins 21'' (53,3 cm) de dégagement devant le

four pour la profondeur de la porte lorsqu'il sera ouvert.

3. La dimension G (profondeur de découpage) est essentielle

à l'installation correcte du four intégré. Si le meuble décoratif du four ne couvre pas l'armoire ou si un bruit est entendu sur les modèles de convection, vérifiez la dimen- sion G pour s'assurer que c'est la profondeur requise. Zone de sortie Circuit de 20 amères 14INSTRUCTIONS D'INSTALLATION DE MICRO-ONDES À CONVECTION INTÉGRÉE Avant d'appeler le service Figure 7 : Emplacement de la plaque du numéro de sérieFigure 5 : Trous de montage des vis Figure 6 : superposition minimale découpage 17-3/4" min Découpage 28" Découpage 1-5/16" 15/16" Plaque de numéro de sérieTrous de montage 1/8"

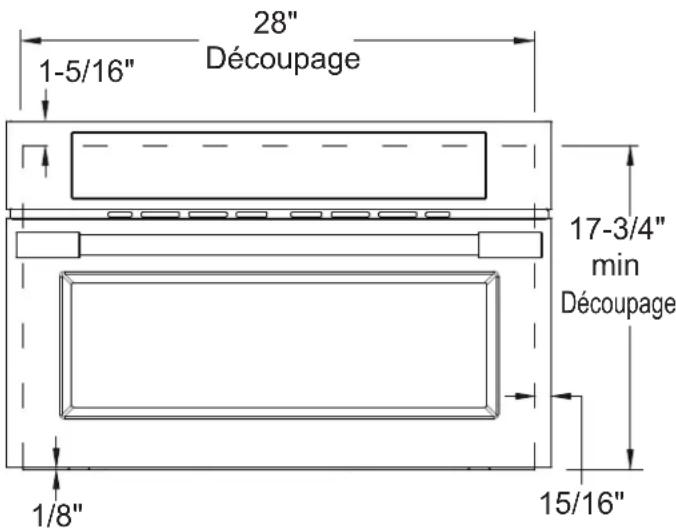

5. Superposition minimale découpée

4. Installer les vis de montage

ATTENTIONLe four micro-ondes peut basculer lorsque la porte est ouverte. Les vis de montage fournies avec le four micro-ondes doivent être installées pour empêcher le basculement du four micro-ondes et les blessures des personnes.

6. Modèle et emplacement du numéro de série

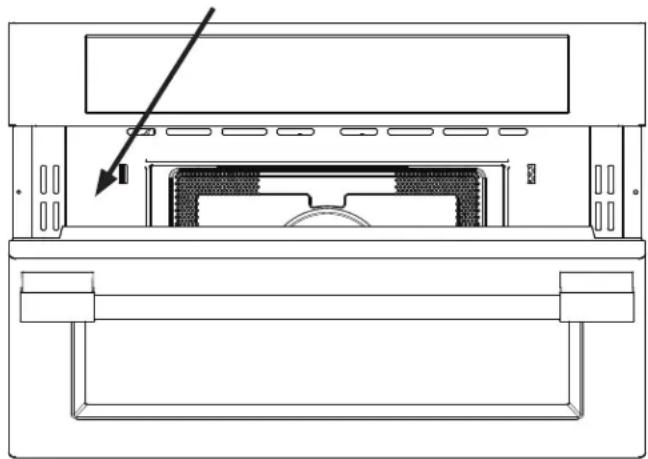

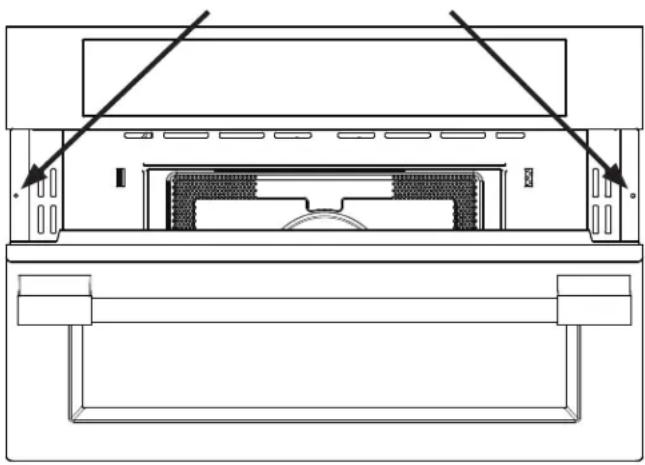

La plaque du numéro de série est située le long de la garniture intérieure du four et visible lorsque la porte est ouverte.Lorsque vous commandez des pièces ou faites des recherches sur votre four micro-ondes, assurez-vous toujours d'inclure le modèle et les numéros de série incluant un nombre ou une lettre de la plaque du numéro de série.1. Les trous de montage dans les garnitures latérales peuvent être utilisés comme gabarit pour localiser la vis de montage de l'appareil Trous (voir figure 5).2. Utilisez les deux vis fournies pour fixer l'appareil sur le meuble. Lisez « Avant d'appeler pour le service » et « Instructionsd'utilisation » dans votre Guide d'utilisa- tion et d'entretien : cela vous permet d'économiser du temps et del'argent. La liste comprend des occurrences communes qui ne sont pas le résultat d'une fabrication technique ou matérielle défectueuse dans cet appareil. Consultez votre Guide d'utilisation et d'entretien pour le numéro de téléphone du service
