Tipo de producto	Horno microondas empotrable con convección
Marca	Frigidaire
Modelo	PMBD3081SS
Tensión de alimentación	120 V
Frecuencia	60 Hz
Intensidad del circuito	20 A
Peso neto	70 kg (155 lb)
Altura del producto	19 pulg (483 mm)
Ancho del producto	29-13/16 pulg (757 mm)
Profundidad del producto	24-5/8 pulg (626 mm)
Altura de corte mínima	17-3/4 pulg (451 mm)
Ancho de corte mínimo	28 pulg (711 mm)
Profundidad de corte mínima	22 pulg (559 mm)
Espacio para puerta abierta	21 pulg (533 mm)
Funciones de cocción	Microondas, Convección, Cocción combinada
Tipo de controles	Electrónicos con pantalla
Material de la cavidad	Acero inoxidable
Seguridad	Bloqueo infantil, apagado automático
Instalación	Empotrable, tornillos de montaje incluidos
Alimentación	Enchufe de tres clavijas con conexión a tierra 20 A
Mantenimiento	Limpiar con un paño húmedo y detergente suave
Piezas de repuesto	Contactar al servicio postventa
Peso soportado por la base	70 kg (155 lb)
Tipo de enchufe requerido	Dúplex 20 A con tierra
Número de tornillos de montaje incluidos	2

Preguntas frecuentes - PMBD3081SS FRIGIDAIRE

¿Cuáles son la tensión y la frecuencia requeridas para el horno microondas Frigidaire PMBD3081SS?

El aparato requiere una alimentación de 120 V, 60 Hz, en un circuito individual de 20 A con enchufe de tres clavijas con conexión a tierra.

¿Puedo usar un alargador para enchufar este microondas?

Se desaconseja usar un alargador. Enchufe directamente en un tomacorriente de pared dedicado para evitar riesgos eléctricos.

¿Cómo limpiar el interior del horno microondas?

Use un paño húmedo con un detergente suave. Evite los limpiadores abrasivos. Para los olores, coloque limón o vinagre.

¿Qué hacer si el horno no calienta?

Verifique que la puerta esté bien cerrada, que el fusible no haya saltado y que el programa sea correcto. Consulte el manual para los códigos de error.

¿Puedo usar recipientes metálicos en este horno microondas?

No, no use recipientes metálicos en modo microondas. Use platos aptos para microondas.

¿Cuáles son las dimensiones exactas para el empotramiento?

Las dimensiones de corte son: ancho mínimo 28 pulg, altura mínima 17-3/4 pulg, profundidad mínima 22 pulg. Consulte la tabla en el manual.

¿Los tornillos de montaje están incluidos?

Sí, dos tornillos de montaje están incluidos en el embalaje para asegurar el aparato.

¿Este horno microondas tiene función de bloqueo infantil?

Sí, la mayoría de los modelos Frigidaire incluyen un bloqueo infantil. Consulte el manual para activarlo.

¿Puedo calentar la habitación con este horno?

No, nunca use el horno para calentar la habitación. Esto presenta un peligro y puede dañar el aparato.

¿Qué hacer si la puerta es difícil de cerrar?

Verifique que no haya obstáculos y que las bisagras estén alineadas. Si el problema persiste, contacte al servicio técnico.

MANUAL DE USUARIO PMBD3081SS FRIGIDAIRE

Español – páginas 6-10

Français – pages 11-15

BUILT-IN CONVECTION MICROWAVE INSTALLATION INSTRUCTIONS

MICROONDAS DE CONVECCIÓN INCORPORADO - INSTRUCCIONES DE INSTALACIÓN

LA INSTALACIÓN Y EL SERVICIO DEBEN SER REALIZADAS POR UN TÉCNICO CALIFICADO. IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR ELÉCTRICO LOCAL. LEA Y GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.

ADVERTENCIA

PARA SU SEGURIDAD: No almacene ni use gasolina u otros vapores

o líquidos inflamables cerca de este o cualquier otro aparato.

Su nuevo horno microondas ha sido diseñado para encajar en una variedad limitada de espacios para hacer la instalación más fácil. El primer paso de la instalación debe ser medir las dimensiones del espacio a instalar y compararlas a las dimensiones del cuadro para su modelo a continuación.

Es posible que sea necesario muy pocos o ningún cambio al gabinete.

Estados Unidos y Canadá

Notas importantes para el instalador

1. Lea todas las instrucciones antes de instalar el horno microondas.
2. Quite todos los materiales de empaque de los compartimentos del horno antes de conectarlo al suministro eléctrico.
3. Se debe cumplir con todos los códigos y ordenanzas locales.
4. Asegúrese de dejar estas instrucciones al usuario.
5. La puerta del horno puede quitarse para facilitar la instalación.

Notas importantes para el usuario

Mantenga estas instrucciones con la Guía para el usuario, para uso por el inspector eléctrico local y para futura referencia.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

- Asegúrese de que su horno microondas esté instalado y asegurado correctamente por un instalador o técnico calificado.

- El horno microondas debe estar conectado a tierra de acuerdo a las regulaciones locales o, en su ausencia, con el Código de electricidad local ANSI/NFPA No. 70- última edición en los Estados Unidos, o con CSA Estándar C22.1, Código eléctrico de Canadá, Parte 1, en Canadá.

ADVERTENCIA

Pararse, recostarse o sentarse sobre

la puerta de este microondas puede resultar en serias lesiones, además de dañar el aparato.

- Nunca utilice el horno microondas para calentar la habitación. El uso prolongado del microondas sin la ventilación adecuada puede ser peligroso.

ADVERTENCIA

El poder eléctrico del horno

microondas debe estar apagado cuando se conecta al suministro. No hacer esto puede resultar en lesiones serias o fatales.

Impreso en los Estados Unidos de América.

1. Carpintería

Referirse a las figuras 2, 3 o 4, para las dimensiones aplicables a su aparato y el espacio necesario para colocar el horno. La superficie de soporte del horno debe ser madera contrachapada sólida o material similar, y la superficie debe estar nivelada de lado a lado y de la parte anterior a la parte posterior.

2. Requisitos eléctricos

El aparato debe estar suministrado con el voltaje y la frecuencia adecuados, y debe estar conectado a un circuito derivado individual y a tierra, protegido por un fusible o interruptor.

Requisitos eléctricos:

• Tomacorriente a tierra de tres espigas.
  • 120 V, 60 Hz, sólo CA.
• Suministro eléctrico de 20 Amp con fusible o interruptor.
  • Tomacorriente duplex de 20 Amp.

Figura 1: Tomacorriente a tierra de tres espigas

MICROONDAS DE CONVECCIÓN INCORPORADO - INSTRUCCIONES DE INSTALACIÓN

3. Instalación del gabinete

1. Quitar el microondas del empaque.
2. Buscar los dos tornillos de montaje incluidos en el paquete.
3. Insertar el microondas en la abertura del gabinete.
4. Empujar el microondas para ajustarlo al gabinete.

OBSERVACIONES:

1. La base debe ser apta para soportar 155 libras (70 kg).
2. Deje al menos 21" (53,3 cm) de espacio en la parte frontal de la puerta del microondas cuando está abierta.
3. La dimensión G (profundidad del espacio) es crítica para la instalación correcta del horno incorporado. Si el horno no encaja perfectamente en el gabinete, o si se oyen ruidos en los modelos de convección, verifique la dimensión G para asegurarse de que sea de la profundidad necesaria.

ADVERTENCIA

No levante o manipule la manija de la puerta del horno o el panel de control.

ADVERTENCIA

Peligro de objeto pesado.

• Dos o más personas son necesarias para mover e instalar el horno.
• No seguir estas instrucciones puede resultar en lesiones o daños al aparato.

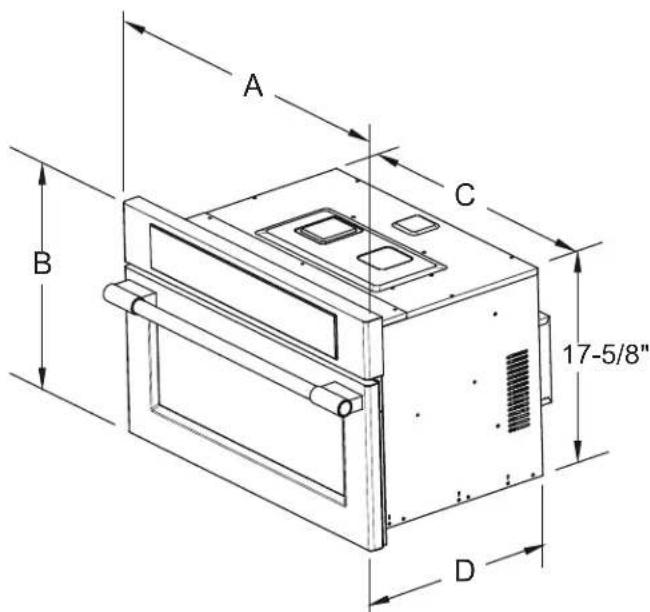

Figura 2: Sólo microondas

DIMENSIONES DEL PRODUCTO
MODELO A B C D
Horno microondas de convección 29-13/16 19 24-5/8 23
DIMENSIONES DEL ESPACIO Y ANCHO DEL GABINETE
MODELO F G	Mín. Máx. Mín Mín. Máx. Mín.		H	I
Horno microondas de convección 28 28-3/8 22 17-3/4 18 30-1/8

Todas las dimensiones están en pulgadas (cm).

MICROONDAS DE CONVECCIÓN INCORPORADO - INSTRUCCIONES DE INSTALACIÓN

OBSERVACIONES:

1. La base debe ser apta para soportar 155 libras (70 kg).
2. Deje al menos 21" (53,3 cm) de espacio en la parte frontal de la puerta del microondas cuando está abierta.
3. La dimensión G (profundidad del espacio) es crítica para la instalación correcta del horno incorporado. Si el horno no encaja perfectamente en el gabinete, o si se oyen ruidos en los modelos de convección, verifique la dimensión G para asegurarse de que sea de la profundidad necesaria.

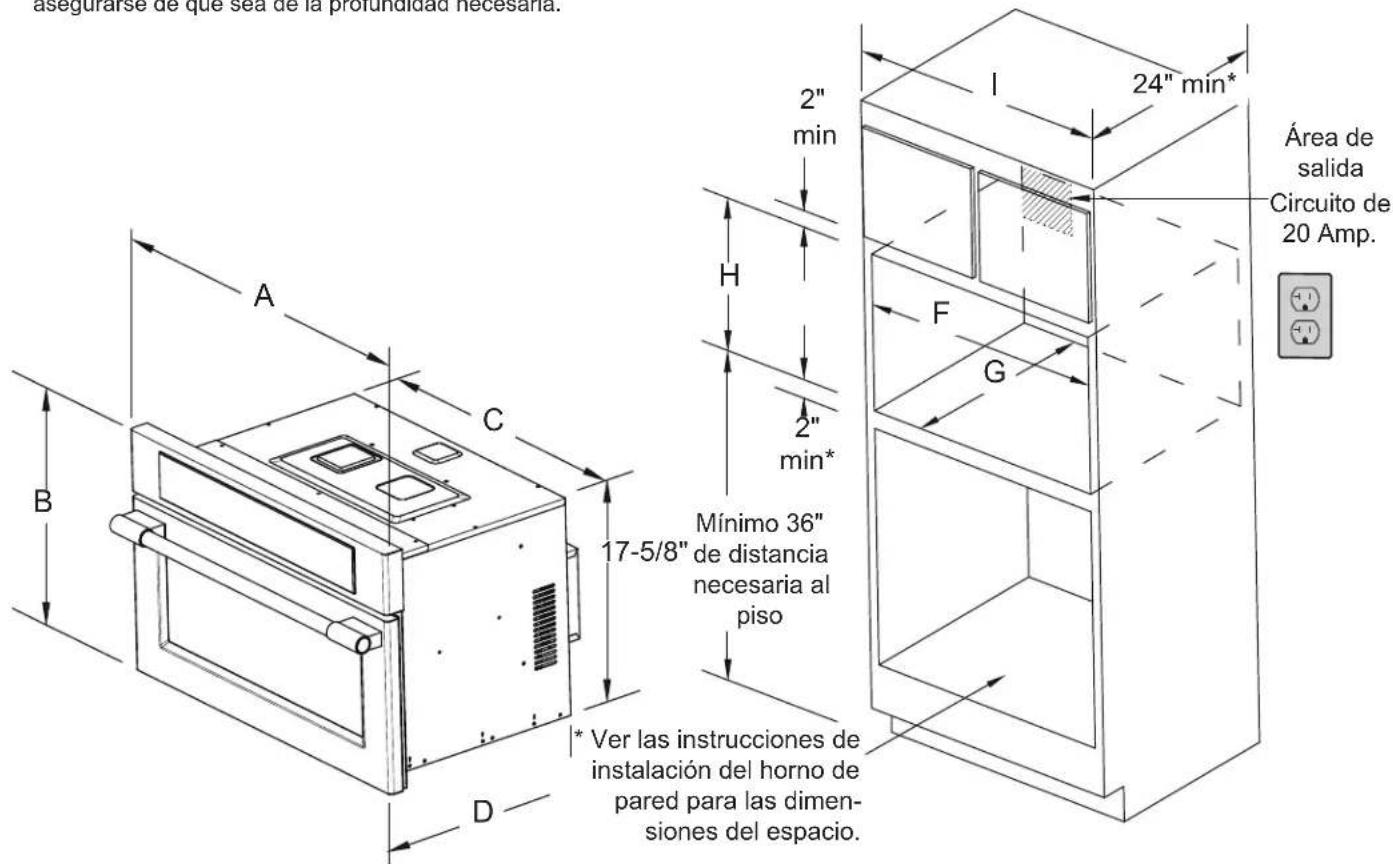

Figura 3: Horno microondas de pared

DIMENSIONES DEL PRODUCTO
MODELO A B C D
Horno microondas de convección 29-13/16 19 24-5/8 23
DIMENSIONES DEL ESPACIO Y ANCHO DEL GABINETE
MODELO F G	Mín. Máx. Mín Min. Máx. Mín.		H		I
Horno microondas de convección 28 28-3/8 22 17-3/4 18			30-1/8

Todas las dimensiones están en pulgadas (cm).

MICROONDAS DE CONVECCIÓN INCORPORADO - INSTRUCCIONES DE INSTALACIÓN

OBSERVACIONES:

1. La base debe ser apta para soportar 155 libras (70 kg).
2. Deje al menos 21" (53,3 cm) de espacio en la parte frontal de la puerta del microondas cuando está abierta.
3. La dimensión G (profundidad del espacio) es crítica para la instalación correcta del horno incorporado. Si el horno no encaja perfectamente en el gabinete, o si se oyen ruidos en los modelos de convección, verifique la dimensión G para asegurarse de que sea de la profundidad necesaria.

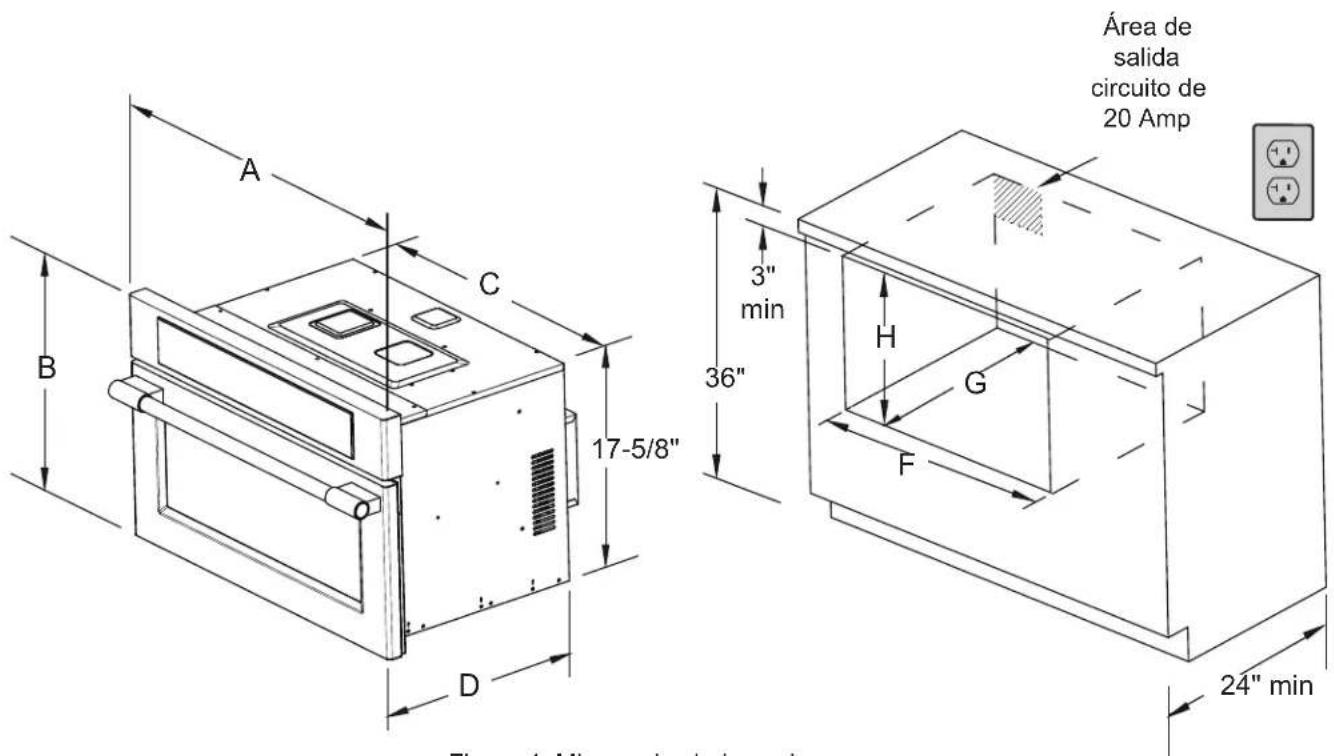

Figura 4: Microondas bajo encimera

DIMENSIONES DEL PRODUCTO
MODELO A B C D
Horno microondas de convección 29-13/16 19 24-5/8 23
DIMENSIONES DEL ESPACIO Y ANCHO DEL GABINETE
MODELO F G	Mín. Máx. Mín Mín. Máx.		H
Horno microondas de convección 28 28-3/8 22 17-3/4 18

Todas las dimensiones están en pulgadas (cm).

MICROONDAS DE CONVECCIÓN INCORPORADO - INSTRUCCIONES DE INSTALACIÓN

4. Instalar tornillos de montaje

ADVERTENCIA El horno microondas puede volcarse cuando la puerta está abierta. Los tornillos de montaje incluidos con el microondas deben ser instalados para prevenir esto y que cause lesiones a personas.

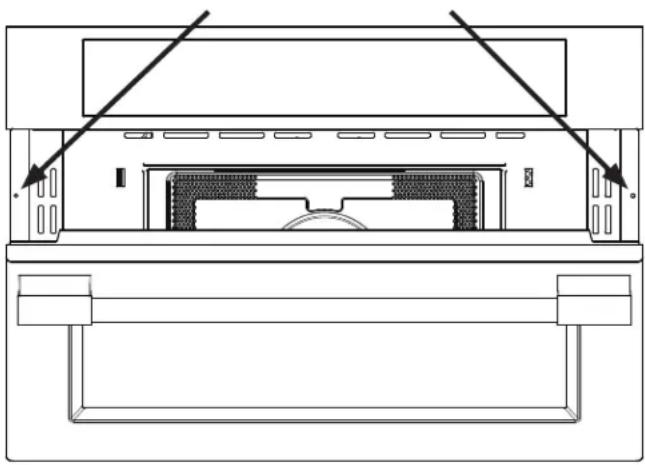

1. Los orificios de montaje en los lados deben ser usados como un modelo para localizar los orificios de tornillo de montaje (ver figura 5).
2. Utilice ambos tornillos incluidos para fijar el aparato al gabinete.

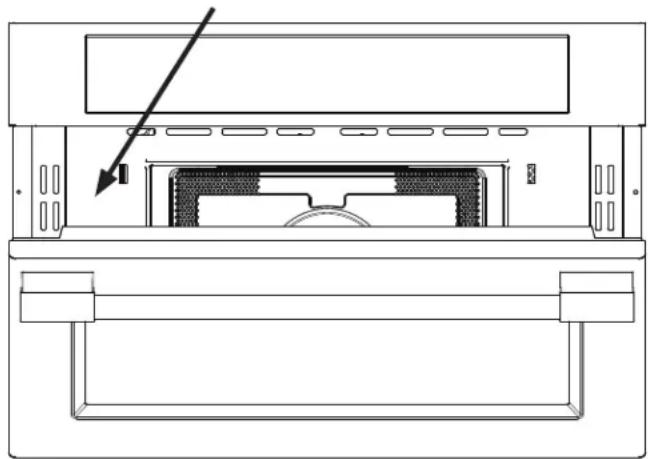

6. Ubicación del modelo y número de serial

La placa de serial está ubicada sobre los bordes a los lados del horno en su interior, y son visibles cuando se abre la puerta.

Al adquirir partes o hacer consultas sobre su horno microondas, asegúrese de proporcionar el modelo, número de serial y letra o número de lote indicados en la placa de serial.

Placa de serialOrificios de montaje

Figura 7: Ubicación de la placa de serialFigura 5: Orificios de torr

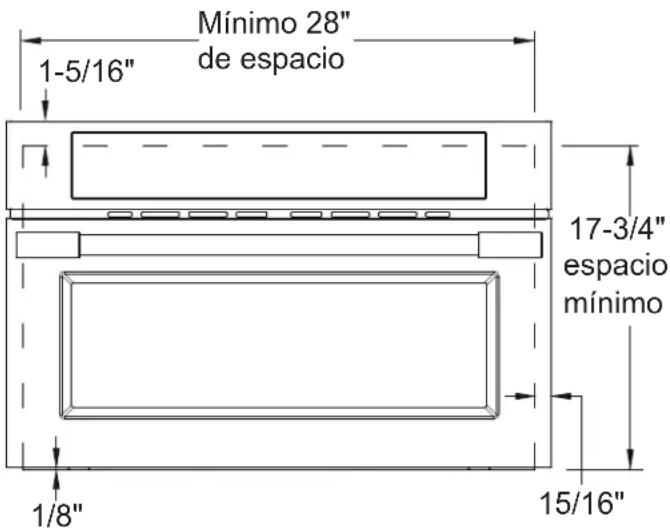

5. Mínima superposición

Figura 6: Superposición mínima

Antes de llamar al servicio

Leer la sección "Lista de verificación - Antes de llamar al servicio" y las "Instrucciones de operación" en su Guía de uso y mantenimiento: puede ahorrarle tiempo y dinero. La lista incluye situaciones comunes que no son causados por un producto defectuoso.

Los números de servicio pueden encontrarse en la Guía de Uso y Mantenimiento
