Type de produit	Guide de remorque pour bateau
Marque	Vevor
Modèle	XSJ23-F04
Dimensions (L x H x S)	550 mm x 1670 mm x 300 mm
Hauteur sans support (H1)	Non applicable
Matériau	Acier robuste
Poids	Environ 8 kg (estimation)
Alimentation électrique	Non applicable (mécanique)
Éclairage LED intégré	Oui, 2 lumières LED
Fixation	Boulons en U pour montage sur poutre de remorque
Usage	Guidage du bateau lors du chargement sur remorque
Contenu du pack	2 boulons en U, 2 plaques fendues, 2 supports en L, 8 rondelles plates, 8 rondelles élastiques, 8 écrous, 1 clé, 2 lumières LED
Assemblage requis	Oui, selon instructions fournies
Sécurité	Ne pas laisser les enfants jouer, porter des lunettes et gants lors du montage
Entretien	Nettoyer avec un chiffon humide, éviter les solvants agressifs
Réparabilité	Pièces détachées disponibles via le support Vevor
Garantie	Certificat de garantie électronique sur www.vevor.com/support
Normes	Conforme à la partie 15 des règles FCC (modèle avec LED)
Pays d'origine	Chine (fabriqué par Shanghai Muxin Muye Co., Ltd.)

FOIRE AUX QUESTIONS - XSJ23-F04 Vevor

Que contient le pack du modèle XSJ23-F04 ?

Le pack comprend 2 boulons en U, 2 plaques fendues, 2 supports en L, 8 rondelles plates, 8 rondelles élastiques, 8 écrous, 1 clé et 2 lumières LED.

Comment installer le guide de remorque ?

Fixez l'assemblage du support en L à la poutre de la remorque à l'aide des boulons en U. Serrez avec la clé fournie. Vous pouvez monter le rail sous la poutre ou sur le côté selon votre configuration. Il est recommandé de se faire aider.

Puis-je utiliser ce guide de remorque sur n'importe quelle remorque ?

Le guide est conçu pour les remorques de bateau. Vérifiez que les dimensions de la poutre correspondent aux boulons en U fournis.

Les lumières LED sont-elles étanches ?

Les lumières LED sont conçues pour un usage extérieur, mais il est conseillé d'éviter une immersion prolongée. Elles sont protégées contre les éclaboussures.

Comment entretenir le guide de remorque ?

Nettoyez-le avec un chiffon humide et du savon doux. Séchez soigneusement. N'utilisez pas de produits chimiques agressifs. Vérifiez régulièrement le serrage des boulons.

Ce produit est-il conforme aux normes de sécurité ?

Oui, il est conforme à la partie 15 des règles FCC. Assurez-vous de suivre les consignes de sécurité dans la notice.

Puis-je obtenir des pièces de rechange ?

Oui, contactez le support technique Vevor via www.vevor.com/support pour commander des pièces détachées.

Y a-t-il une garantie ?

Oui, Vevor fournit un certificat de garantie électronique. Consultez le site support pour plus de détails.

Le poids du guide est-il indiqué ?

Le poids exact n'est pas fourni, mais il est estimé à environ 8 kg.

Peut-on fixer le guide sans percer ?

Oui, le système à boulons en U permet une fixation sans perçage, à condition que la poutre soit accessible.

MODE D'EMPLOI XSJ23-F04 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

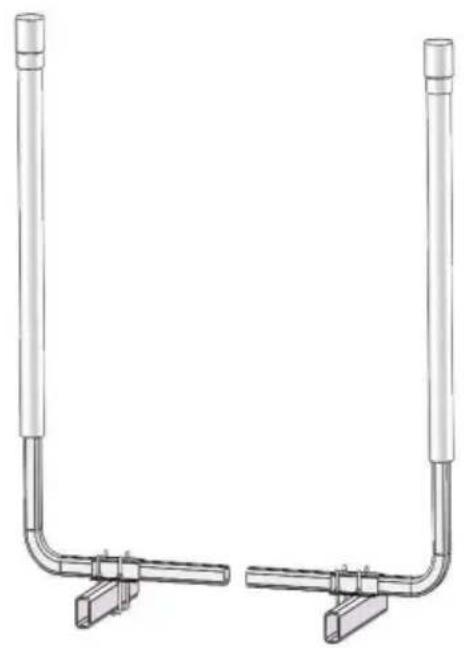

GUIDES POUR REMORQUES DE BATEAU

MODÈLE : XSJ23-F01/XSJ23-F02/XSJ23-F03

XSJ23-F04/XSJ23-F05

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

REMORQUE POUR BATEAU

GUIDES

MODÈLE : XSJ23-F01/XSJ23-F02/XSJ23-F03/XSJ23-F04/XSJ23-F05

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

MESURES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : Lisez et comprenez l'intégralité de ce manuel avant d'utiliser ou d'entretenir ce produit. Le non-respect de ces les avertissements et les instructions peuvent entraîner des blessures corporelles ou dommages aux biens de valeur. Évitez

que les enfants utilisent les guides de remorque de bateau. Et ce produit n'est pas un jouet.

ne pas laisser les enfants jouer.

Tenir à l'écart des objets pointus, des lames et autres objets tranchants.

Précautions d'assemblage

1. Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers.
2. Portez des lunettes de sécurité approuvées par l'ANSI et des gants de travail robustes pendant assemblée.
3. Gardez la zone de montage propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant le montage.
5. Ne montez pas lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.
6. Les capacités du produit s'appliquent au produit correctement et complètement assemblé.

seulement.

1. Pour plus d'informations sur les pièces répertoriées ci-dessous

pages, veuillez vous référer au schéma d'assemblage de ce manuel. Déballez et

séparer toutes les pièces dans une zone de travail propre. Veuillez garder les petites pièces de rechange à l'écart hors de portée des enfants.

CONSERVEZ CES INSTRUCTIONS

INFORMATIONS FCC

POUR LES MODÈLES XSJ23-F02 ET XSJ23-F04

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à exploiter le équipement!

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis à les deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles.
2) Ce produit doit accepter toute interférence reçue, y compris interférences pouvant entraîner un fonctionnement indésirable.

AVERTISSEMENT : Les changements ou modifications apportés à ce produit non expressément approuvé par le parti. responsable de la conformité pourrait annuler l'autorisation de l'utilisateur autorisation d'exploiter le produit.

Remarque : Ce produit a été testé et jugé conforme aux limites de un appareil numérique de classe B conformément à la partie 15 des règles de la FCC. Ces limites sont conçus pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence, et s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantir qu'aucune interférence ne se produira dans une installation particulière. Si cela le produit provoque des interférences nuisibles avec la radio ou la télévision réception, qui peut être déterminée en éteignant et en rallumant le produit, le l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes.

Réorienter ou déplacer l'antenne de réception. Augmenter la distance entre le produit et le récepteur. Connecter le produit à une prise sur un circuit différent de celui auquel il est connecté.

le récepteur est connecté.

Consultez le revendeur ou un technicien radio/TV expérimenté pour assistance.

CARACTÉRISTIQUES DU PRODUIT :

Modèle#	L (mm)	H (mm) H1	(mm) L (mm)		S (mm)
XSJ23-F01	550	/	1105	85	300
XSJ23-F02		1175	/	85550	300
XSJ23-F03		/	1215	85480	160
XSJ23-F04	550	1670	/	85	300
XSJ23-F05	550	/	1590	85	300

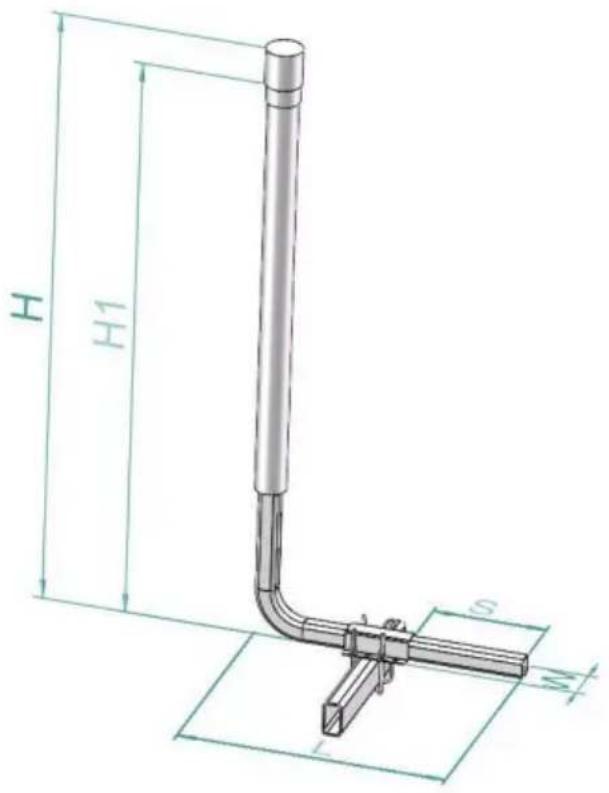

H H1 S M

MODÈLE:
XSJ23-F01/XSJ23-F02
XSJ23-F04/XSJ23-F05

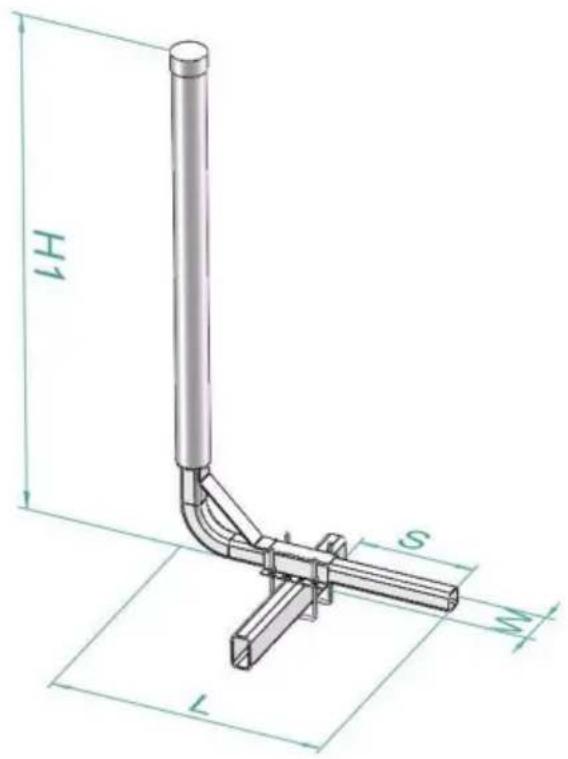

H1 S M L

MODÈLE : XSJ23-F03

LE FORFAIT COMPREND

Aucune image des composants			Qté
			Convient au modèle #
			XSJ23-F01XSJ23-F05	XSJ23-F03	XSJ23-F02XSJ23-F04
1	boulon en U-2		2 pièces	2 pièces	2 pièces
2	Fente en U plaque		2 pièces	2 pièces	2 pièces
3	boulon en U-1		2 pièces	2 pièces	2 pièces
4	rondelle plate			8 pièces8 pièces	8 pièces
5	Rondelle élastique		8 pièces	8 pièces	8 pièces
6	noix		8 pièces	8 pièces	8 pièces
7	Support en L		2 pièces		2 pièces
				2 pièces
8	clé		1 pièce	1 pièce	1 pièce
9	Lumière LED		/		2 pièces

INSTRUCTION SIMPLE

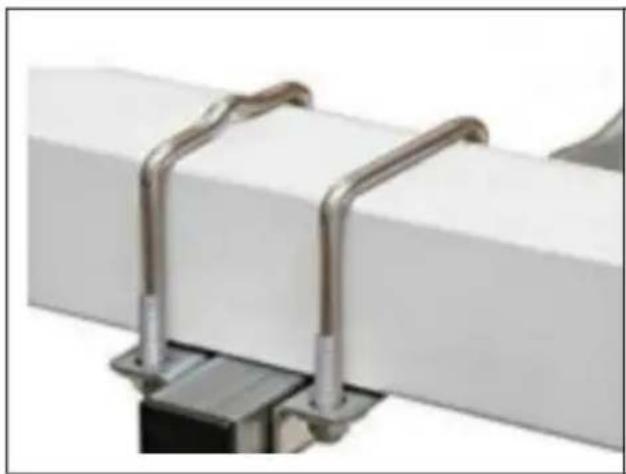

Fixez l'assemblage de la pièce 7 à la poutre de support à l'aide de boulons en U. Fixe et serré avec un boulon en U, les boulons en U peuvent être installés de deux manières indiquées sur la figure selon les conditions réelles.

Vous pouvez également monter l'assemblage de rail sous la poutre de la remorque

ATTENTION:

Il est recommandé de faire appel à une personne pour vous aider à procéder à l'installation. Assurez-vous que le rail de guidage est installé dans la bonne position, et enfin serrer les vis avec la poignée de la plaque.

Élimination correcte

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée à travers indique que le produit nécessite un tri sélectif collecte dans l'Union européenne. Ceci s'applique au produit et tous les accessoires marqués de ce symbole. Produits marqués

en tant que tel ne peut pas être jeté avec les déchets ménagers normaux, mais doit être amené à un point de collecte pour le recyclage des appareils électriques et électroniques

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong 11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé aux États-Unis : Sanven Technology Ltd.

60329 Francfort-sur-le-Main.
