Produkttyp	Bootsanhänger-Führung
Marke	Vevor
Modell	XSJ23-F04
Abmessungen (L x H x T)	550 mm x 1670 mm x 300 mm
Höhe ohne Stütze (H1)	Nicht zutreffend
Material	Robuster Stahl
Gewicht	Ca. 8 kg (Schätzung)
Stromversorgung	Nicht zutreffend (mechanisch)
Integrierte LED-Beleuchtung	Ja, 2 LED-Leuchten
Befestigung	U-Bolzen zur Montage am Anhängerbalken
Verwendung	Führung des Bootes beim Verladen auf den Anhänger
Packungsinhalt	2 U-Bolzen, 2 geschlitzte Platten, 2 L-Winkel, 8 Unterlegscheiben, 8 Federringe, 8 Muttern, 1 Schlüssel, 2 LED-Leuchten
Montage erforderlich	Ja, gemäß beiliegender Anleitung
Sicherheit	Kinder nicht spielen lassen, bei der Montage Schutzbrille und Handschuhe tragen
Pflege	Mit einem feuchten Tuch reinigen, aggressive Lösungsmittel vermeiden
Reparierbarkeit	Ersatzteile über den Vevor-Support erhältlich
Garantie	Elektronische Garantiebescheinigung auf www.vevor.com/support
Normen	Entspricht Teil 15 der FCC-Bestimmungen (Modell mit LED)
Herkunftsland	China (hergestellt von Shanghai Muxin Muye Co., Ltd.)

Häufig gestellte Fragen - XSJ23-F04 Vevor

Was ist im Lieferumfang des Modells XSJ23-F04 enthalten?

Das Paket enthält 2 U-Bolzen, 2 geschlitzte Platten, 2 L-Winkel, 8 Unterlegscheiben, 8 Federringe, 8 Muttern, 1 Schlüssel und 2 LED-Leuchten.

Wie installiere ich die Anhängerführung?

Befestigen Sie die L-Winkel-Baugruppe mit den U-Bolzen am Anhängerbalken. Ziehen Sie sie mit dem beiliegenden Schlüssel fest. Sie können die Schiene unter dem Balken oder an der Seite montieren, je nach Konfiguration. Es wird empfohlen, Hilfe zu holen.

Kann ich diese Anhängerführung an jedem Anhänger verwenden?

Die Führung ist für Bootsanhänger konzipiert. Überprüfen Sie, ob die Abmessungen des Balkens zu den mitgelieferten U-Bolzen passen.

Sind die LED-Leuchten wasserdicht?

Die LED-Leuchten sind für den Außeneinsatz ausgelegt, es wird jedoch empfohlen, längeres Eintauchen zu vermeiden. Sie sind spritzwassergeschützt.

Wie pflege ich die Anhängerführung?

Reinigen Sie es mit einem feuchten Tuch und milder Seife. Trocknen Sie es gründlich ab. Verwenden Sie keine aggressiven Chemikalien. Überprüfen Sie regelmäßig den festen Sitz der Bolzen.

Entspricht dieses Produkt den Sicherheitsstandards?

Ja, es entspricht Teil 15 der FCC-Bestimmungen. Beachten Sie unbedingt die Sicherheitshinweise in der Anleitung.

Kann ich Ersatzteile erhalten?

Ja, kontaktieren Sie den Vevor-Support unter www.vevor.com/support, um Ersatzteile zu bestellen.

Gibt es eine Garantie?

Ja, Vevor stellt eine elektronische Garantiebescheinigung aus. Weitere Informationen finden Sie auf der Support-Website.

Ist das Gewicht der Führung angegeben?

Das genaue Gewicht wird nicht angegeben, aber es wird auf etwa 8 kg geschätzt.

Kann die Führung ohne Bohren montiert werden?

Ja, das U-Bolzen-System ermöglicht eine Montage ohne Bohren, sofern der Balken zugänglich ist.

BEDIENUNGSANLEITUNG XSJ23-F04 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Bootsanhänger-Ratgeber

MODELL: XSJ23-F01/XSJ23-F02/XSJ23-F03 XSJ23-F04/XSJ23-F05

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

BOOTSANHÄNGER LEITFADEN

MODELL: XSJ23-F01/XSJ23-F02/XSJ23-F03/XSJ23-F04/XSJ23-F05

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie

Betrieb oder Wartung dieses Produkts. Die Nichtbeachtung dieser

Warnungen und Anweisungen können zu Verletzungen oder

Schäden an wertvollem Eigentum. ÿ

Vermeiden Sie, dass Kinder Bootsanhängerführungen verwenden. Und dieses Produkt ist kein Spielzeug.

Erlauben Sie Kindern nicht, damit zu

spielen. ä Halten Sie scharfe Spitzen, Klingen und andere Gegenstände fern. ä

Vorsichtsmaßnahmen bei der Montage

1. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann Gefahren schaffen.
2. Tragen Sie ANSI-zugelassene Schutzbrillen und schwere Arbeitshandschuhe während Montage.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
5. Nicht montieren, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Die Produkteigenschaften gelten für ordnungsgemäß und vollständig montierte Produkte nur.
7. Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie

Seiten finden Sie im Montagediagramm dieses Handbuchs. Auspacken und

Trennen Sie alle Teile in einem sauberen Arbeitsbereich. Bitte bewahren Sie kleine Ersatzteile

außerhalb der Reichweite von Kindern.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

FCC-INFORMATIONEN

FÜR MODELL XSJ23-F02 UND XSJ23-F04

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden

Konformitätsverantwortung kann zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Ausrüstung!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt die folgenden beiden Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle Störungen akzeptieren, einschließlich

Störungen, die zu unerwünschtem Betrieb führen können.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt werden, kann zum Erlöschen der Berechtigung zum Betrieb des Produkts.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sind so konzipiert, dass sie einen angemessenen Schutz gegen schädliche Störungen bieten in einer Wohnanlage.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen.

Wenn die Installation und Verwendung nicht gemäß den Anweisungen erfolgt, kann dies zu Störungen des Funkverkehrs. Es gibt jedoch keine

garantieren, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dies Das Produkt verursacht keine Störungen beim Radio- oder Fernsehempfang.

Empfang, der durch Aus- und Einschalten des Produkts überprüft werden kann,

Der Benutzer wird aufgefordert, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben: folgende Maßnahmen. ÿ

Richten Sie die Empfangsantenne neu aus oder stellen Sie sie

woanders auf. ä Vergrößern Sie den Abstand zwischen Produkt und Empfänger. ä Schließen

Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als der, an den das Produkt angeschlossen ist der Receiver ist angeschlossen.

ÿ Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker für Hilfe.

PRODUKTSPEZIFIKATIONEN:

Modell#	L (mm)	H (mm) H1	(mm) B (mm)		S (mm)
XSJ23-F01	550	/	1105	85	300
XSJ23-F02		1175	/	85550	300
XSJ23-F03		/	1215	85480	160
XSJ23-F04	550 85	1670	/		300
XSJ23-F05	550	/	1590	85	300

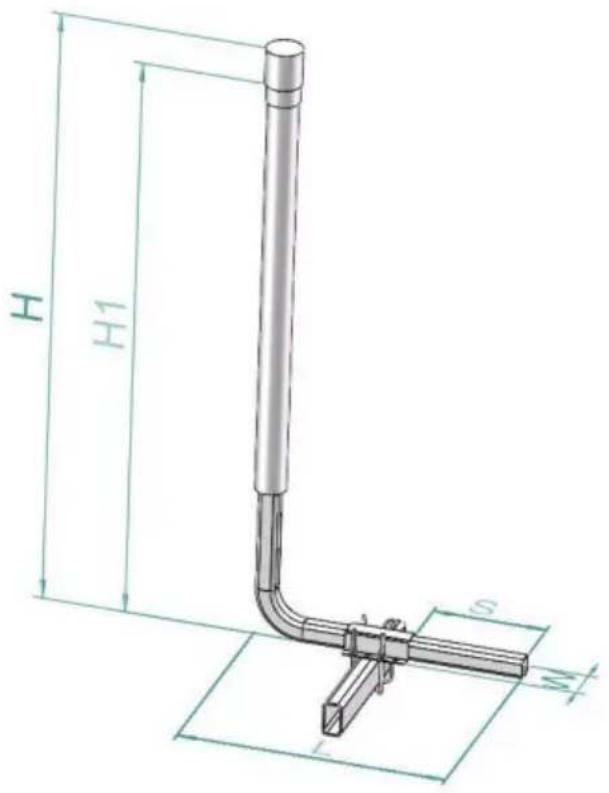

H H1 S M

MODELL:
XSJ23-F01/XSJ23-F02
XSJ23-F04/XSJ23-F05

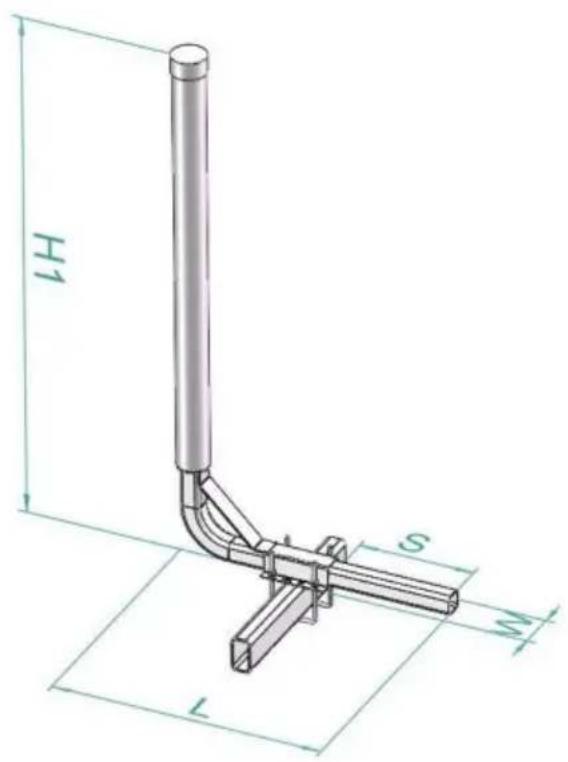

H1 S M L

MODELL: XSJ23-F03

PAKET BEINHALTET

Kein Komponentenbild		Menge
		Passend für Modell No
		XSJ23-F01XSJ23-F05	XSJ23-F03	XSJ23-F02XSJ23-F04
1	U-Bolzen-2		2 Stück	2 Stück
2	U-förmiger SchlitzPlatte		2 Stück	2 Stück
3	U-Bolzen-1		2 Stück	2 Stück
4	Unterlegscheibe		8 Stück	8 Stück

5	Federscheibe		8 Stück		8 Stück8 Stück
6	Nuss		8 Stück	8 Stück 8 Stück
7	L-Winkel		2 Stück		2 Stück
				2 Stück
8	Schlüssel		1 Stück	1 Stück 1 Stück
9	LED-Licht		/		2 Stück

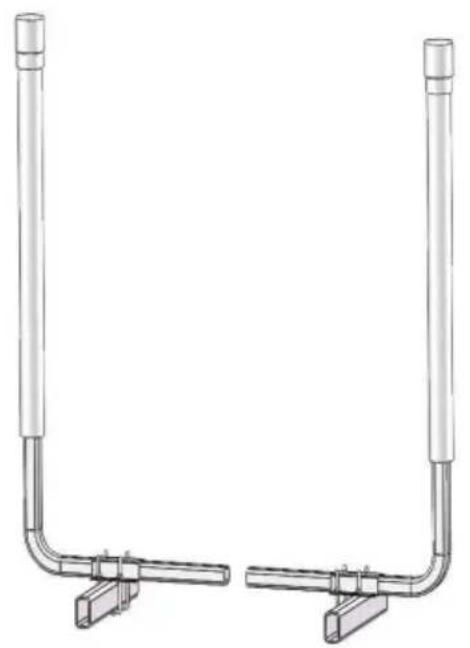

EINFACHE ANLEITUNG

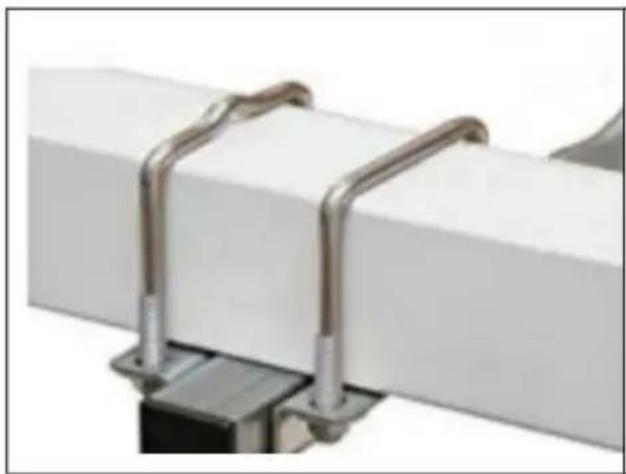

Befestigen Sie die Baugruppe part7 mit U-Bolzen am Konsolenträger. Fest und mit U-Bolzen festgezogen. Die U-Bolzen können auf die in der Abbildung gezeigten zwei Arten installiert werden entsprechend den tatsächlichen Bedingungen.

Sie können die Schienenbaugruppe auch montieren unter dem Anhängerträger

AUFMERKSAMKEIT:

ÿ Es wird empfohlen, jemanden zu finden, der bei der Installation hilft.

ÿ Stellen Sie sicher, dass die Führungsschiene in der richtigen Position installiert ist, und schließlich Ziehen Sie die Schrauben mit dem Plattengriff fest.

Richtige Entsorgung

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne

durch bedeutet, dass das Produkt einer getrennten Entsorgung unterliegt

Sammlung in der Europäischen Union. Dies gilt für das Produkt

und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte mit diesem

dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen

Abgabe an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong 11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

In die USA importiert: Sanven Technology Ltd.

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.
