Type de produit	Extracteur d'engrenages mécanique
Marque	VEVOR
Modèle	XC6527
Force de traction max.	2 t (petit extracteur) / 5 t (grand extracteur)
Écartement max. des mâchoires	3 pouces (petit) / 7 pouces (grand)
Nombre de mâchoires fournies	6 (3 petites + 3 grandes)
Configuration des mâchoires	2 ou 3 pattes selon montage
Composants inclus	Boîte à outils, grande vis, petite vis, petites mâchoires (3), grandes mâchoires (3), petit bloc de traction, grand bloc de traction
Matériau	Acier traité
Utilisation principale	Retrait de roulements, engrenages et poulies de l'arbre
Style structurel	Mécanique à vis
Entretien	Nettoyer avec un chiffon propre après chaque utilisation ; ranger dans un endroit sec et sûr
Sécurité	Porter lunettes de sécurité ANSI, gants robustes et chaussures de sécurité ; inspecter avant chaque utilisation
Pièces détachées	Utiliser uniquement des pièces d'origine pour le remplacement
Réparabilité	Réparation par technicien qualifié avec pièces d'origine
Dimensions approx. (boîte)	Env. 40 x 25 x 10 cm

FOIRE AUX QUESTIONS - XC6527 Vevor

Comment utiliser l'extracteur VEVOR XC6527 ?

Positionnez la vis au centre du trou de l'arbre, ajustez les griffes autour du roulement ou de l'engrenage, puis tournez la poignée pour tirer la pièce vers l'extérieur. Suivez les instructions du manuel pour un montage à 2 ou 3 pattes.

Quelle est la force de traction maximale du XC6527 ?

Le petit extracteur supporte 2 tonnes et le grand extracteur supporte 5 tonnes.

Peut-on utiliser cet extracteur sur tous types d'arbres ?

Il est conçu pour des arbres de diamètres compatibles avec l'écartement des mâchoires : 3 pouces (76 mm) pour le petit jeu et 7 pouces (178 mm) pour le grand jeu.

Dois-je lubrifier l'extracteur avant utilisation ?

Une légère lubrification de la vis peut faciliter l'opération. Utilisez une huile pénétrante sur les pièces rouillées ou collées.

Comment entretenir l'extracteur après usage ?

Nettoyez les mâchoires et la vis avec un chiffon propre pour enlever la graisse et les résidus. Rangez-le dans un endroit sec pour éviter la rouille.

Quelles précautions de sécurité prendre ?

Portez toujours des lunettes de sécurité et des gants robustes. Assurez-vous que la zone de travail est dégagée et que les mâchoires sont bien accrochées avant d'appliquer la force.

Que faire si les mâchoires glissent pendant l'utilisation ?

Vérifiez que les griffes sont correctement positionnées sur la bague extérieure du roulement. Si elles glissent, arrêtez immédiatement, repositionnez et serrez la vis progressivement.

Puis-je utiliser des pièces non VEVOR pour remplacer des composants ?

Il est fortement recommandé d'utiliser uniquement des pièces d'origine VEVOR pour garantir la sécurité et la performance.

Comment choisir entre le montage à 2 ou 3 pattes ?

Le montage à 3 pattes offre plus de stabilité pour les pièces larges. Le montage à 2 pattes est utile dans les espaces restreints. Consultez le manuel pour la configuration.

Où trouver le manuel d'utilisation complet ?

Le manuel original est disponible en téléchargement gratuit sur notice-facile.com ou directement sur le site VEVOR : www.vevor.com/support.

MODE D'EMPLOI XC6527 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

EXTRACTEUR D'ENGRENAGES

MODÈLE : XC6527

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies vous pourriez bénéficier de l'achat de certains outils chez nous par rapport aux grandes marques et cela ne signifie pas nécessairement couvrir toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous achetez en passant une commande chez nous, vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

EXTRACTEUR D'ENGRENAGES

MODÈLE : XC6527

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ?

N'hésitez pas à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produ

Sécurité et avertissement

Lisez et comprenez l'intégralité de ce manuel avant d'assembler, d'installer,

d'utiliser ou d'entretenir ce produit. Le non-respect de ces avertissements et

instructions peuvent entraîner la mort, des blessures corporelles ou des dommages matériels.

propriété.

Lors de l'assemblage et de l'utilisation de ce produit, gardez la zone de travail propre et

bien éclairé et éloignez les spectateurs et les enfants de la zone de travail. Portez des lunettes

de sécurité homologuées ANSI, des gants de travail robustes et

chaussures de sécurité pendant l'utilisation.

Utiliser uniquement comme

prévu. Avant chaque utilisation, inspecter l'état général du produit. Vérifier :

pièces cassées, fissurées ou pliées, pièces desserrées ou manquantes et toute condition

qui peuvent affecter le bon fonctionnement du produit. Après chaque

utilisation, essuyez avec un chiffon propre. Ensuite, rangez le produit dans un

endroit sûr et sec, hors de portée des enfants et des autres personnes non autorisées

personnes.

Assurez-vous que seules des pièces d'origine sont utilisées pour le remplacement et la

réparation. Soyez conscient de la charge dynamique! Le mouvement soudain de la charge peut brièvence

créer une charge excessive, provoquant une défaillance du produit.

Caractéristiques

Série de modèles	XC6527
Force de traction max. (t)	2 (petit) et 5 (grand)
Écartement max. des mâchoires (pouces)	3 petits et 7 (grands
Style structurel	Mécanique

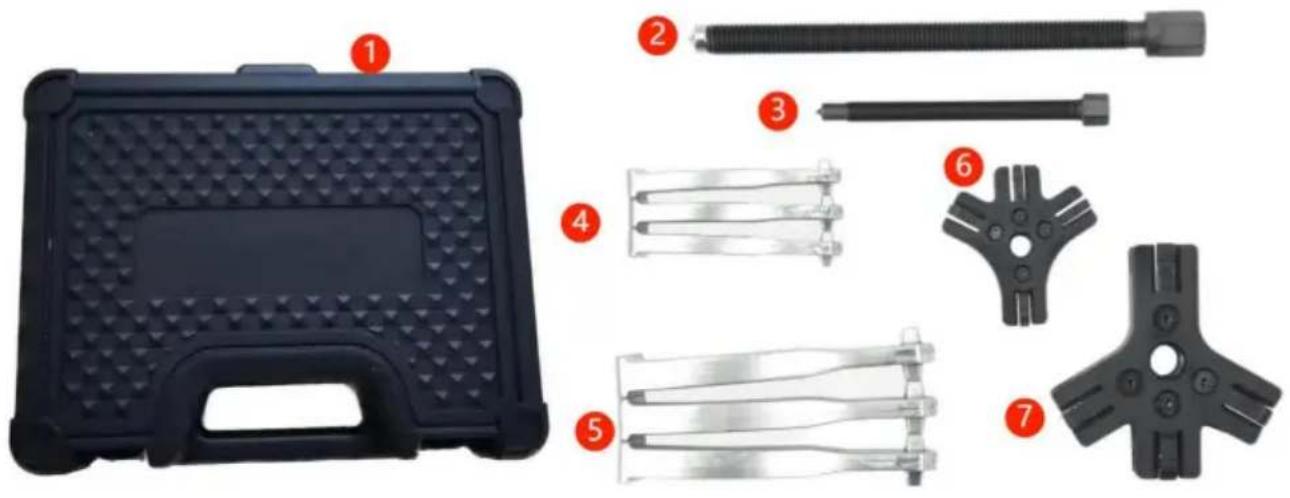

Figure du produit

Partie	Description	Qté.
1	Boîte à outils	1
2	Grande vis	1
3	Petite vis	1
4	Petite mâchoire de traction	3
5	Grande mâchoire de traction	3
	Petit bloc de traction6	1
7	Grand bloc de traction	1

Instructions d'installation

Modèle à trois pattes :

Étape 2. Étape 1.

Modèle à double jambe :

Étape 1.

Étape 2.

A. L'extracteur d'engrenages est souvent utilisé dans l'entretien mécanique.

B. Il est principalement utilisé pour retirer les roulements endommagés de l'arbre le long l'axe.

C. Il comprend principalement une poignée rotative, une tige filetée et une griffe de traction. Il y a deux griffes, trois griffes, la taille principale de la longueur de la traction griffe, espacement des griffes de traction et longueur de vis, pour s'adapter à différents diamètres et différentes profondeurs d'installation coaxiales du roulement.

D. Lors de l'utilisation, le centre de la vis est positionné au niveau du trou central de l'extrémité de l'arbre pour ajuster la position de la griffe de traction de sorte que la griffe de traction soit accrochée à la bague extérieure du roulement, et la poignée rotative permet de tirer La griffe entraîne le roulement pour le déplacer vers l'extérieur le long de l'axe pour le retirer.
