MANUALE UTENTE XC6527 Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
ESTRATTORE PER INGRANAGGI
MODELLO: XC6527
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio potresti trarre vantaggio dall'acquisto di alcuni utensili da noi rispetto ai principali marchi di punta e non necessariamente intendi coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando sei effettuando un ordine con noi risparmi effettivamente la metà rispetto ai marchi più importanti.
VEVOR®
ESTRATTORE PER INGRANAGGI
MODELLO: XC6527
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.
Sicurezza e avvertenza
ÿ Leggere e comprendere l'intero manuale prima di montare, installare, funzionamento o la manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e le istruzioni possono causare morte, lesioni personali o danni preziosi proprietà.
ÿ Durante il montaggio e l'utilizzo di questo prodotto, mantenere l'area di lavoro pulita e ben illuminato e tenere spettatori e bambini fuori dall'area di lavoro. ÿ Indossare occhiali di sicurezza approvati ANSI, guanti da lavoro resistenti e scarpe antinfortunistiche durante l'uso.
ÿ Utilizzare solo come previsto.
ÿ Prima di ogni utilizzo, ispezionare le condizioni generali del prodotto. Controllare: parti rotte, incrinate o piegate, parti allentate o mancanti e qualsiasi condizione che potrebbero compromettere il corretto funzionamento del prodotto. ÿ
Dopo ogni utilizzo, pulire con un panno pulito. Quindi, conservare il prodotto in un luogo sicuro e asciutto, fuori dalla portata dei bambini e di altre persone non autorizzate persone.
ÿ Assicurarsi che vengano utilizzati solo pezzi originali per la sostituzione e la riparazione. ÿ Fare attenzione al carico dinamico! Il movimento improvviso del carico può brevementi creare un carico eccessivo, causando il guasto del prodotto.
Specifiche
| Serie di modelli | XC6527 |
| Forza di trazione massima (t) | 2 (piccolo) e 5 (grande) |
| Apertura massima della mascella (pollici) | 3 piccoli) e 7 grandi) |
| Stile strutturale | Meccanico |

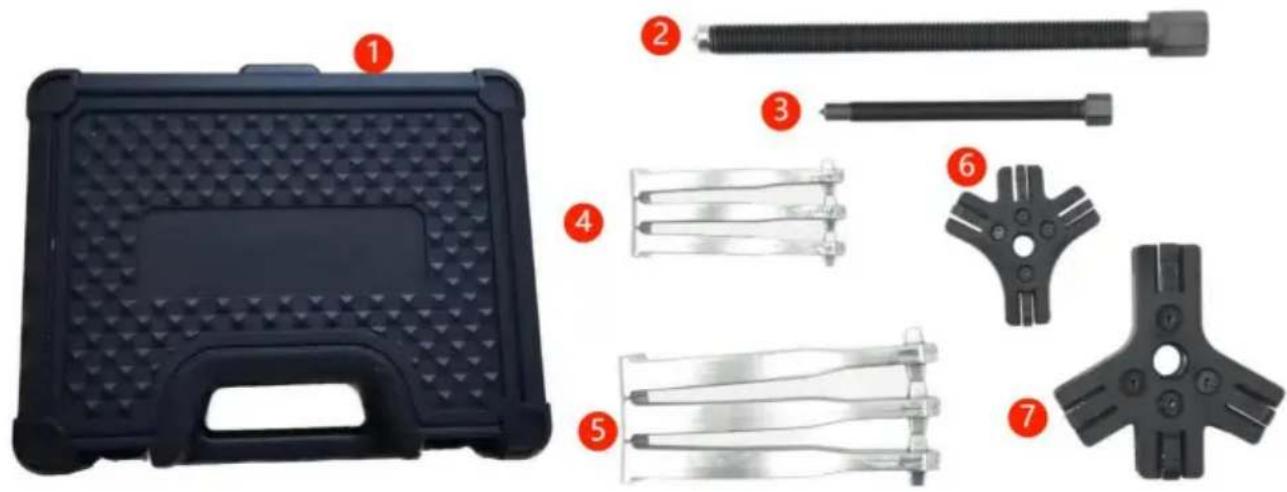

Figura del prodotto
| Parte | Descrizione | Quantità |
| Cassetta degli attrezzi | 11 | |
| 2 | Vite grande | 1 |
| 3 | Piccola vite | 1 |
| 4 | Piccola ganascia di trazione | 3 |
| 5 | Grande ganascia di trazione | 3 |
| Piccolo blocco di trazione6 | 1 | |
| 7 | Grande blocco di trazione | 1 |
Istruzioni per l'installazione
Modello a tre zampe:
Fase 1. Fase 2.
Modello a doppia gamba:
Fase 1.
A. L'estrattore per ingranaggi viene spesso utilizzato nella manutenzione meccanica.
B. Viene utilizzato principalmente per rimuovere i cuscinetti danneggiati dall'albero lungo l'asse.
C. È costituito principalmente da una maniglia rotante, un'asta filettata e un artiglio di trazione. Ci sono due artigli, tre artigli, la dimensione principale della lunghezza della trazione artiglio, spaziatura dell'artiglio di trazione e lunghezza della vite, per adattarsi a diversi diametri e diverse profondità di installazione coassiale del cuscinetto.
D. Quando è in uso, il centro della vite è posizionato nel foro centrale dell'estremità dell'albero per regolare la posizione dell'artiglio di trazione in modo che l'artiglio di trazione sia agganciato all'anello esterno del cuscinetto e la maniglia rotante effettua la trazione azionare l'artiglio per spostare il cuscinetto verso l'esterno lungo l'asse e rimuoverlo.
