MD400 - Porte de garage Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Porte de garage coulissante motorisée
Marque	Vevor
Modèle	MD400
Alimentation	220-240 V~ 50 Hz
Puissance du moteur	400 W
Courant de démarrage	1,6 A
Vitesse du moteur	1400 tr/min
Vitesse de fonctionnement	10 m/min
Course maximale	25 m
Poids de porte applicable	0-1000 kg
Température ambiante	-25°C à +50°C
Distance de la télécommande	50 m
Fréquence de la télécommande	433,92 MHz
Bruit	≤58 dB
Mode télécommande	Bouton unique
Interrupteur de fin de course	Magnétique
Embrayage manuel	Oui, avec clé de déverrouillage
Nombre de télécommandes incluses	2
Protection thermique	Oui (arrêt à 140°C)
Utilisation	Domestique
Matériau du boîtier	Alliage d'aluminium
Entretien	Lubrification du moteur, vérification de la mise à la terre
Pièces détachées disponibles	Télécommande, capteurs infrarouge, crémaillère, embrayage

FOIRE AUX QUESTIONS - MD400 Vevor

Comment appairer la télécommande avec le moteur ?

Maintenez le bouton d'apprentissage sur le contrôleur enfoncé jusqu'à ce que le voyant LED s'allume. Appuyez sur n'importe quelle touche de la télécommande pendant 1 seconde. Le voyant clignote pour confirmer l'appairage.

Comment ouvrir manuellement la porte en cas de panne de courant ?

Utilisez la clé de déverrouillage manuel fournie. Tournez la clé dans le sens des aiguilles d'une montre pour débrayer l'embrayage, puis poussez la porte manuellement.

Que faire si le moteur ne fonctionne pas ?

Vérifiez l'alimentation électrique (220-240 V). Assurez-vous que le condensateur n'est pas défaillant. Inspectez la porte pour tout obstacle. Vérifiez les câbles et les connexions. Si le problème persiste, contactez un professionnel.

La porte s'ouvre mais ne se ferme pas, que faire ?

Cela peut être dû à un interrupteur de fin de course endommagé ou à un câblage incorrect (lignes A/COM/C). Vérifiez le schéma de câblage et remplacez l'interrupteur si nécessaire.

Comment régler la course de la porte (ouverture/fermeture) ?

Ajustez la position des aimants sur la crémaillère pour les interrupteurs de fin de course magnétiques. Pour les interrupteurs mécaniques, alignez le bloc métallique avec l'interrupteur. Consultez le schéma d'installation.

Quelle est la tension d'alimentation requise ?

L'appareil nécessite une alimentation de 220-240 V~ 50 Hz. Une mise à la terre correcte est obligatoire (résistance < 4 ohms).

Comment installer l'interrupteur de fin de course ?

Fixez le support de l'interrupteur sur la crémaillère. Pour l'interrupteur magnétique, orientez l'aimant vers le moteur. Ajustez la hauteur en fonction du sens d'ouverture.

Comment entretenir le moteur de la porte ?

Enduisez le trou de serrure d'embrayage d'huile antirouille. Vérifiez régulièrement la mise à la terre. Le moteur nécessite une graisse lubrifiante avancée (pas d'huile classique). Nettoyez les obstacles sur la voie.

Puis-je utiliser ce portail pour une porte plus lourde que 1000 kg ?

Non, le modèle MD400 est conçu pour des portes jusqu'à 1000 kg. Utiliser une porte plus lourde peut endommager le moteur et réduire la sécurité.

Comment supprimer toutes les télécommandes enregistrées ?

Appuyez longuement sur le bouton d'apprentissage du contrôleur pendant 12 secondes. Relâchez la main et attendez que le voyant s'éteigne. Toutes les télécommandes seront effacées.

MODE D'EMPLOI MD400 Vevor

Merci d'avoir choisi ce produit, veuillez lire attentivement le manuel avant de l'assembler et de l'utiliser.

Veuillez ne pas laisser le manuel de côté si vous envoyez ce produit à un tiers.

PRÉCAUTIONS DE SÉCURITÉ

1. L'alimentation doit être de 220 V à 240 V. Ne pas utiliser en cas de surtension ou de sous-tension.
2. Lors de l'installation ou de la maintenance, assurez-vous toujours que l'alimentation d'entrée est coupée.
3. Veuillez vous assurer qu'une mise à la terre appropriée est appliquée au produit avec une résistance de mise à la terre < 4 m, il est recommandé d'utiliser une protection contre les courts-circuits ou les fuites de courant.
4. Assurez-vous que la soudure est correctement effectuée lorsque vous travaillez avec du fer. Assurez-vous que le fer ne touche aucun circuit électrique ouvert.
5. Assurez-vous toujours d'une sécurité optimale et suivez attentivement les instructions fournies lors de l'installation du produit. Assurez-vous que la base du portail est solide pour éviter tout basculement en cas de panne de courant.

6. Avant d'installer la porte, nettoyez tout obstacle susceptible de favoriser son dysfonctionnement. Ce produit est destiné à un usage domestique uniquement. Son installation à proximité de lieux publics ou de zones piétonnes est déconseillée.

7. Veuillez vous assurer que la télécommande et le boîtier de commande sont hors de portée des enfants.

8. Ne procédez pas au démontage vous-même. Faites toujours appel à des professionnels pour l'entretien.

LISTE DES PIÈCES

Marque	Image	Nom	Quantité
/		Moteur principal	1 pièce
A		Télécommande(avec modèle à batterie sèche 27A 12V)	2 pièces
B		Clé de déverrouillage manuel	2 pièces
C		Support en nylon (0,5 m)	8 pièces
D		Aimant	2 pièces
E		Porte -aimant	2 pièces
F		VisM6x1 5	4 pièces
G		Fond de panier	1 pièce
H		G- skets	2 pièces
I		Vis d'expansion	4 pièces
J		Vis de cré maillé re	24 ensemble
X		capteur infrarouge	1 paire
/		Instructions	1 pièce

PRÉFACE

Chers utilisateurs :

Tout d'abord, merci d'avoir choisi ce portail télécommandé ! Pour vous familiariser avec ses différentes fonctions , veuillez lire attentivement ce manuel. Vous comprendrez ainsi parfaitement sa structure, son principe de fonctionnement, les points importants à prendre en compte, notamment l'installation, et pourrez ainsi l'utiliser correctement et en toute sécurité.

PARAMÈTRE DU PRODUIT

Modèle	MD280	MD400	MD550
Note(s)	22 0~ 24 0 VCA, 5 0 Hz
Puissance du moteur	280 W	400 W	550 W
Courant de démarrage(alimentation CA)	1,2 A	1,6 A	2,5 A
Vitesse du moteur	1 400 tr/min
Vitesse de fonctionnementdu moteur	10 m/min
Course maximale enfonctionnement	25 m
Poids de porte applicable	0- 600 kg	0- 1000 kg	0- 1500 kg
Température ambiante	-25°C ~ + 50 °C
Distance de latélécommande	50 m
Mode télécommande	Mode bouton unique
Interrupteur de fin de course	Interrupteur de fin de course magnétique
Bruit	≤58dB
Fréquence à distance	433,92 MHz

PRINCIPE DE FONCTIONNEMENT, STRUCTURE PRINCIPALE ET PERFORMANCES

L'ouvre-porte est composé d'un boîtier en alliage d'aluminium haute résistance, d'un moteur monophasé de haute qualité, d'une roue libre à friction, d'un réducteur à vis sans fin, d'un embrayage à denture et d'un engrenage de sortie. En fonctionnement, l'axe du moteur entraîne le réducteur et l'engrenage de sortie via la roue libre à friction, puis l'engrenage de sortie pousse la crémaillère spéciale installée sur la porte coulissante. Ainsi, le corps de la porte se déplace horizontalement et l'ouverture et la fermeture de la porte s'effectuent électriquement.

Lorsque la clé spéciale est serrée dans le sens inverse des aiguilles d'une montre, l'embrayage denté est dans l'état engagé et la puissance du moteur transmise par la roue à vis sans fin entraîne l'engrenage de sortie à tourner à travers l'embrayage denté, entraînant ainsi la crémaillère montée sur le corps de la porte pour pousser la porte à se déplacer horizontalement (ouvrir ou fermer) à gauche et à droite ; à ce moment, la force externe est empêchée de pousser de force la porte pour l'ouvrir en raison de la performance d'auto-verrouillage inverse du mécanisme d'engrenage à vis sans fin, et la performance d'auto-verrouillage de la porte est assurée.

Lorsque la clé spéciale est tournée dans le sens des aiguilles d'une montre, les parties gauche et droite de l'embrayage denté sont séparées et l'engrenage de sortie est libéré de la contrainte du moteur, de sorte que la porte ne peut pas être ouverte et fermée manuellement.

Veuillez lire attentivement les instructions avant utilisation.

Schéma d'installation d'un ouvre-portail coulissant

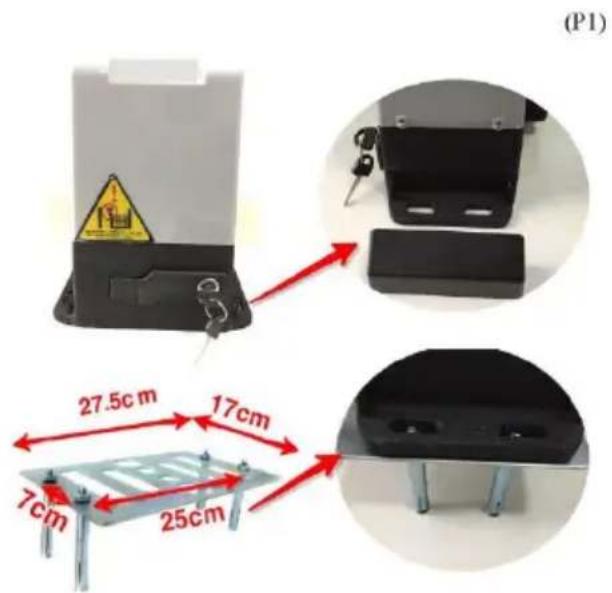

1. Installation de la base métallique

La machine doit être installée à l'aide du boulon sur la base métallique. Veuillez suivre les illustrations d'installation de la base métallique ci-dessous (P1).

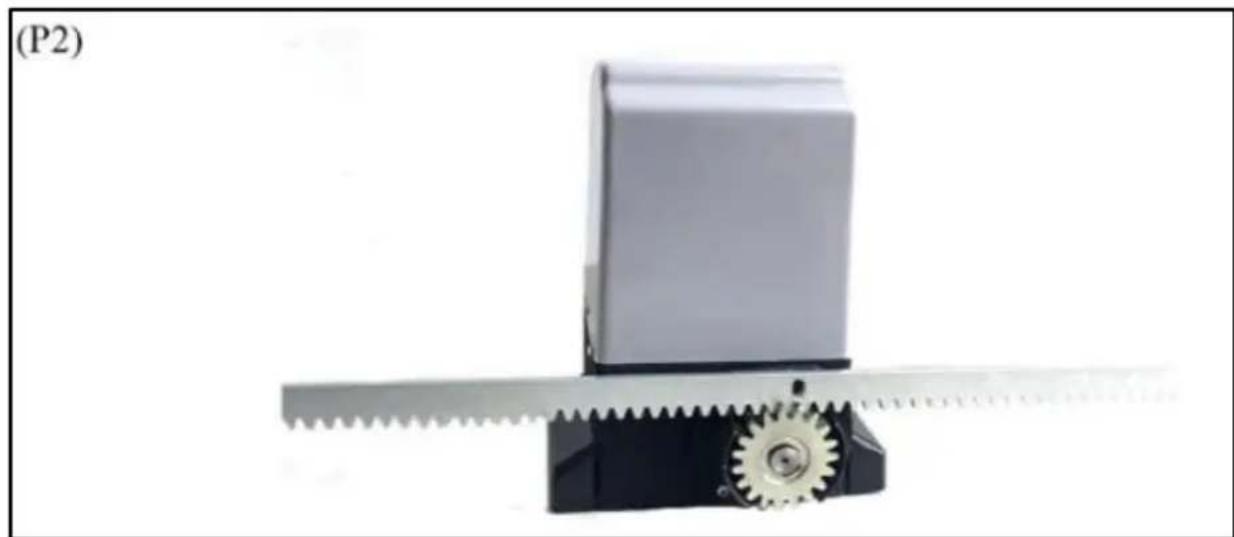

Placez-le d'abord au-dessus des dents du moteur de la porte, écartez-le de la machine, puis faites-le passer à travers la crémaillère en acier et poussez-le lentement vers l'avant, petit à petit, jusqu'à ce qu'il soit fixé sur la crémaillère. Cette méthode permet de garantir un ajustement parfait des dents de la crémaillère et du pignon. (P2) Lors de l'installation, veillez à ne pas appliquer de poids excessif sur la porte et le mécanisme.

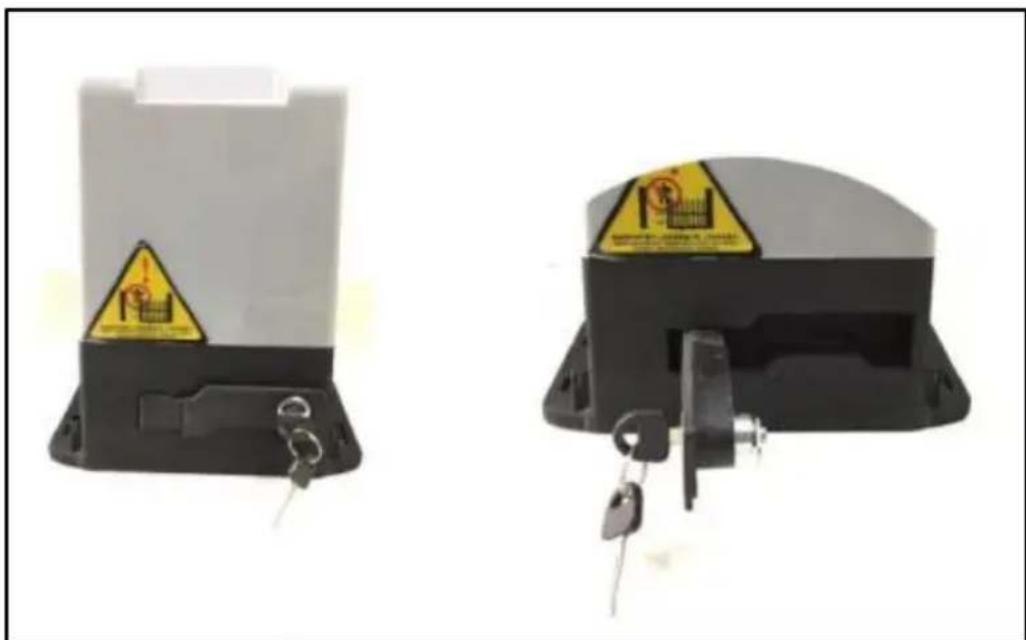

3. Embrayage de déverrouillage du moteur (ouverture manuelle de la porte)

La porte peut être ouverte manuellement grâce au mécanisme de déverrouillage. Ce dispositif garantit l'ouverture manuelle de la porte en cas de panne de courant. Veuillez suivre l'illustration ci-dessous (P3).

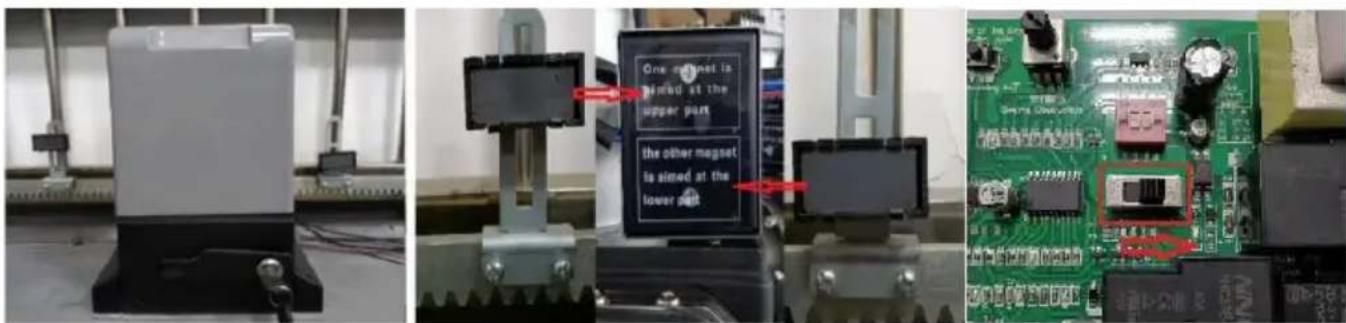

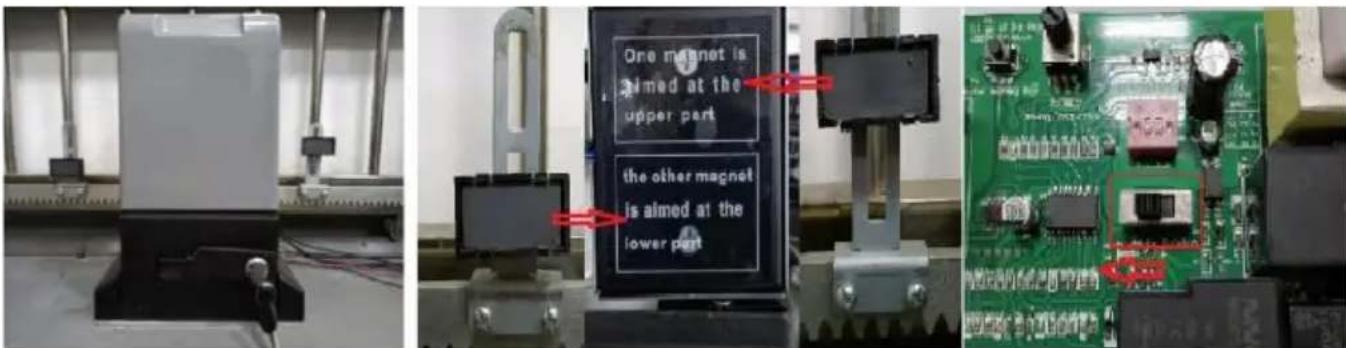

4. Installation de l'interrupteur de fin de course

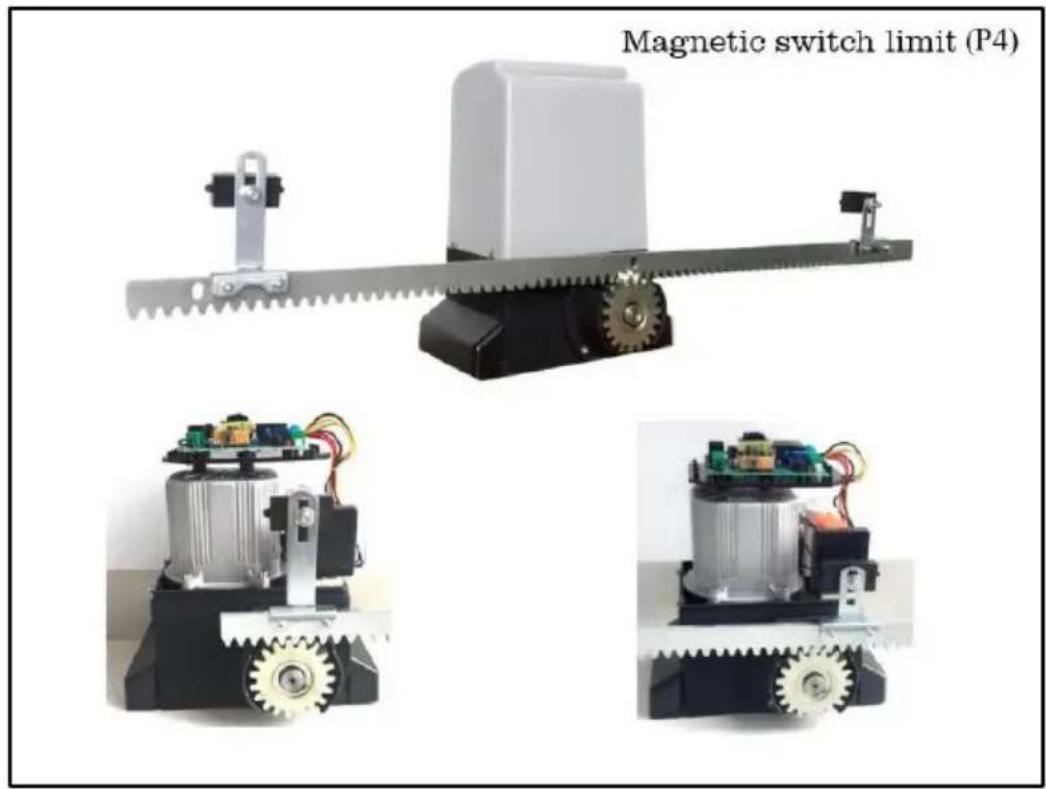

4.1 Pour finaliser la position de la course, le support de l'interrupteur doit être installé sur la crémaillère (P4-P5). Pour les fins de course à ressort, l'interrupteur doit être aligné avec le bloc métallique. Pour les fins de course magnétiques, l'aimant doit être orienté vers le moteur, ce qui permet de localiser l'interrupteur de fin de course magnétique du carter de protection.

4.2 Ajustez la hauteur de l'aimant et la direction du moteur en fonction de la position où la machine place le montant de la porte

1) Le moteur est installé à droite pour ouvrir la porte, et l'aimant est limité, la gauche est haute et la droite est basse. Comme illustré sur l'image du milieu ci-dessous. Le commutateur de sens de rotation du moteur est tourné vers la droite, comme illustré sur l'image de droite ci-dessous.

2) Lorsque le moteur est installé à gauche pour ouvrir la porte, la limite de l'aimant est plus basse à gauche et plus haute à droite. Comme illustré sur l'image du milieu ci-dessous. Le commutateur de sens de rotation du moteur est tourné vers la gauche, comme illustré sur l'image de droite ci-dessous.

3) La course unique du moteur est inférieure à 12 mètres et le moteur s'arrêtera de fonctionner s'il dépasse 12 mètres.

4) Si le moteur tourne en continu, il surchauffera. Si sa température dépasse 140 °C, il s'arrêtera et pourra continuer à fonctionner une fois sa température redescendue.

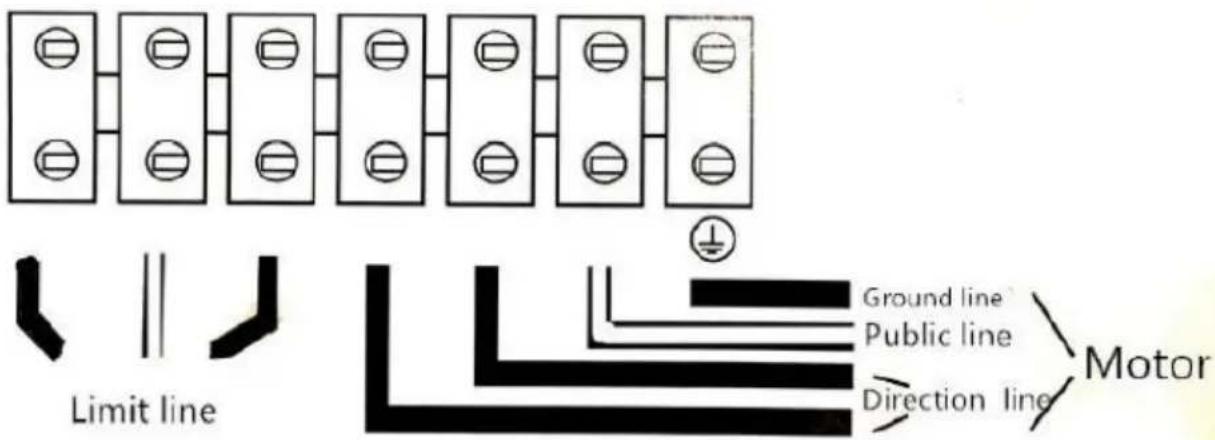

5. Schéma de câblage du moteur (P6)

(P6)
Motor wiring diagram

1. La connexion doit être effectuée en stricte conformité avec l'étiquette sur le terminal, et « feu » et « zéro » ne doivent pas être inversés.
2. Respectez les consignes de sécurité et séparez les lignes électriques et les lignes de commande.
3. Le boîtier du moteur doit être mis à la terre.
4. Selon le schéma de câblage ci-dessous, il est important de séparer la ligne d'alimentation de la ligne de commande, en particulier de ne pas connecter la ligne de commande « interrupteur en place » à la ligne du moteur et à la ligne d'alimentation, sinon le contrôleur sera endommagé.

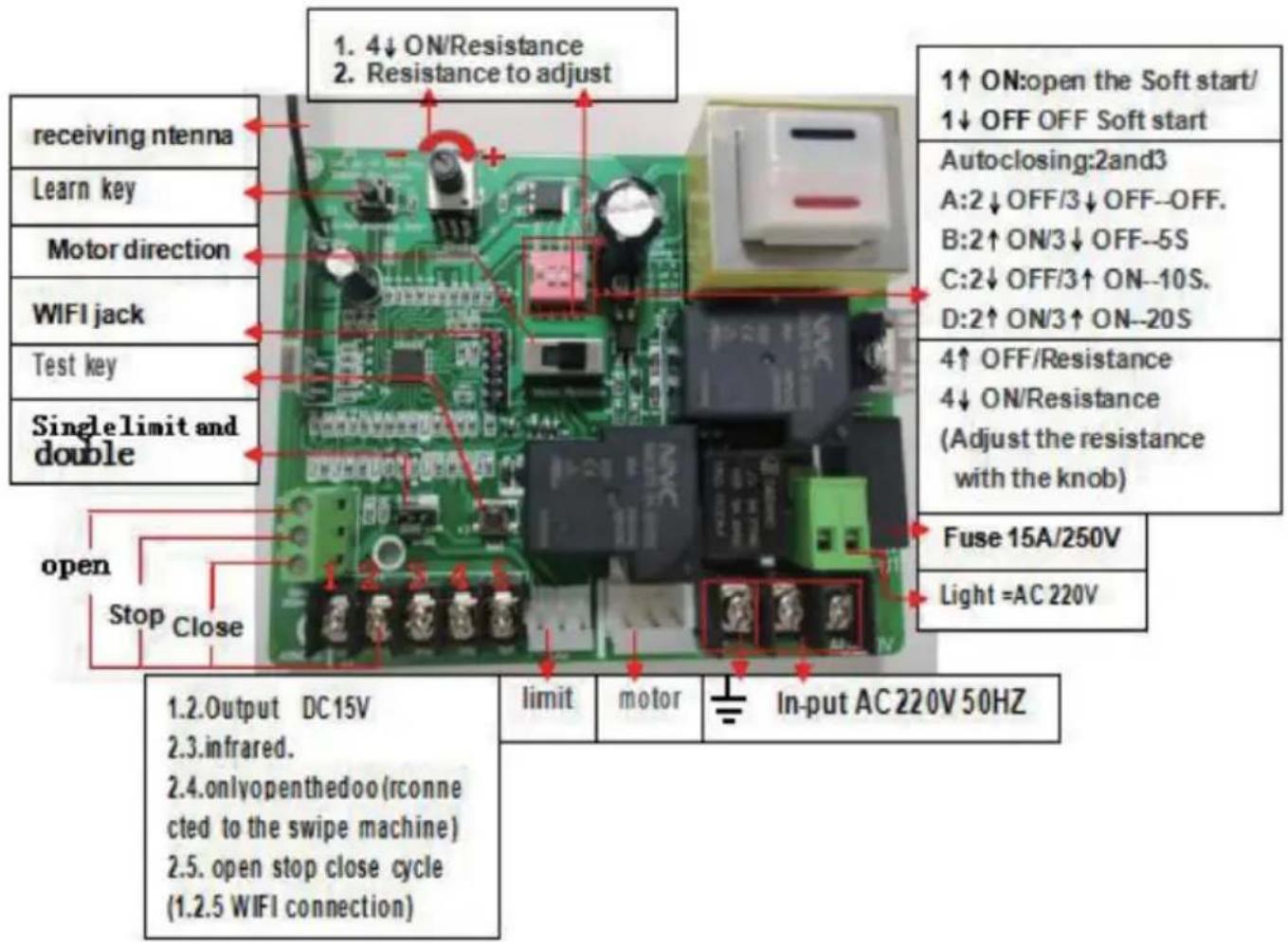

5. Schéma de principe de la composition du tableau de commande et de la télécommande

1) Configuration de la télécommande : Suivez les instructions d'apprentissage. Appuyez deux fois sur n'importe quelle touche de la télécommande et attendez que le voyant s'éteigne. La télécommande est configurée avec succès.
2) Suppression de la télécommande : appuyez longuement sur la touche d'apprentissage pendant 12 secondes, relâchez la main et attendez que le voyant s'éteigne. Suppression réussie.

Instructions d'appariement :

1. Apprentissage de la télécommande : maintenez le bouton d'apprentissage enfoncé jusqu'à ce que le voyant d'apprentissage LED s'allume, appuyez sur n'importe quelle touche de la télécommande pendant 1 seconde, puis le codage est terminé et le voyant d'apprentissage clignote.
2. Supprimer le mot de passe : appuyez sur le bouton d'apprentissage et maintenez-le enfoncé pendant 12 secondes pour supprimer automatiquement tous les codes d'alignement et la télécommande d'origine est invalide.
3. La télécommande adopte une technologie avancée de code tournant pour véhicule. Le code extérieur commun est difficile à répéter, ce qui empêche efficacement l'ouverture involontaire des portes. La télécommande est dotée d'une programmation intelligente. Appuyez sur la télécommande pendant 4 secondes pour arrêter automatiquement le démarrage, évitant ainsi toute interférence avec

d'autres télécommandes. Économisez la batterie de la télécommande. Pratique à transporter et à ranger.

1. Vous pouvez apprendre plus de 40 télécommandes.

FONCTION UTILISATEUR

1. Le contrôleur dispose d'une fonction de mise hors tension automatique. Il est possible que le test de débogage ait été effectué par le fabricant. La détection de limite nécessite donc que la porte soit poussée au milieu lors de l'installation.
2. Le contrôleur étant mis sous tension après une mise hors tension, il est conseillé de procéder à la mise sous tension. Ce phénomène est normal.
3. Boucle à clé unique : interface à boucle à clé unique 1.3.
4. Le potentiomètre permet la fermeture automatique de la porte. Tournez dans le sens inverse des aiguilles d'une montre pour la fermeture automatique minimale. Le clignotement de la LED représente une seconde.
5. Équipé d'une interface infrarouge et d'un retour automatique de la résistance.
6. Ouvrez la porte automatiquement lorsque l'interface est activée.

TEST D'ALIMENTATION ÉLECTRIQUE

1. Avant d'utiliser le produit, vérifiez soigneusement que la tension, la fréquence et les autres données d'alimentation sont conformes aux exigences indiquées.
   Assurez-vous que la mise à la terre est correcte et que le câblage électrique est précis.
2. Tournez la clé spéciale aléatoire dans le sens inverse des aiguilles d'une montre, ouvrez l'embrayage et poussez la porte coulissante. Si la machine fonctionne normalement, laissez la porte s'arrêter. Activez/désactivez la clé spéciale aléatoire dans le sens des aiguilles d'une montre, puis fermez l'embrayage.
3. Appliquez l'alimentation d'entrée et commencez à ouvrir la porte. Observez le mouvement de la porte.
4. Ajustez soigneusement les aimants ou les positions d'arrêt mécaniques jusqu'à ce que la porte s'ouvre et se ferme selon les besoins de l'utilisateur.

ENTRETIEN

1. Enduisez le trou de serrure d'embrayage avec de petites quantités d'huile antirouille pour éviter la rouille.
2. Vérifiez régulièrement l'état de la mise à la terre électrique.
3. Effectuez des contrôles réguliers pour vous assurer que les pièces sont en bon état.
4. Le moteur nécessite une graisse lubrifiante avancée pour un fonctionnement fluide. Veuillez ne pas utiliser d'huiles lubrifiantes classiques.
5. Placez la télécommande hors de portée des enfants. Vérifiez toujours que le fil n'est pas cassé, desserré ou mouillé. Si tel est le cas, coupez immédiatement l'alimentation haute tension et réutilisez l'appareil après réparation ou remplacement.

ANALYSE ET CORRECTION DES ERREURS

Obstacle	Analyse des causes	Corrections
Le moteur ne fonctionne pas	Pas d'alimentation électrique, capacité faible ou nulle, surcharge, protection thermique, interrupteur inductif endommagé, câble cassé ou desserré.	Vérifiez l'alimentation, remplacez le condensateur, inspectez la porte pour détecter d'éventuels obstacles, remplacez l'interrupteur à induction et connectez correctement les câbles.
La porte s'ouvre mais ne se ferme pas ou vice versa	Dommage au niveau de l'interrupteur à induction, la ligne A/COM/C est incorrecte, vérifiez le contrôleur ou le moteur	Remplacez la porte à induction, ajustez la position des portes, assurez-vous que le câblage est effectué conformément au schéma de câblage, vérifiez tout circuit ouvert
Ne limite pas	La distance du commutateur à induction est trop longue, la position du commutateur à induction n'est pas correcte, la position de l'aimant n'est pas correcte, le WVCOM est incorrect, le commutateur à induction est endommagé.	Ajustez la position selon le schéma de câblage, vérifiez s'il y a un circuit ouvert, remplacez l'interrupteur à induction
Panne d'embrayage manuel	La poignée d'embrayage est endommagée, erreur de rotation, l'embrayage est grippé	Remettez la poignée d'embrayage en place comme indiqué, tournez le pignon de sortie vers la droite ou vers la gauche
Appuyez sur « ouvrir » pour « fermer »	Erreur de connexion de la ligne WV	Assurez-vous que le câblage est correctement connecté
Le moteur tourne mais la porte ne fonctionne pas	Défaillance du ressort de pression d'embrayage, élasticité insuffisante, embrayage débrayé, défaillance du ressort de pression d'embrayage à friction	Vérifier, régler ou remplacer, remplacer ou régler la pression du ressort
