MANUAL DE USUARIO MD400 Vevor

Gracias por elegir este producto, lea atentamente el manual antes de ensamblarlo y usarlo.

No omita el manual si envía este producto a un tercero.

PRECAUCIONES DE SEGURIDAD

1. Debe usar una fuente de alimentación de 220 V a 240 V. No utilice voltajes superiores o inferiores a los permitidos.
2. Al instalar o realizar mantenimiento, asegúrese siempre de que la alimentación de entrada esté cortada.
3. Asegúrese de que el producto tenga una conexión a tierra adecuada con una resistencia de tierra < 4 m. Se recomienda utilizar protección contra cortocircuitos o fugas de corriente.
4. Asegúrese de soldar correctamente al trabajar con hierro de bloque. Asegúrese de que el hierro no toque ningún circuito eléctrico abierto.
5. Asegúrese siempre de que la instalación sea segura y siga atentamente las instrucciones proporcionadas. Asegúrese de que la puerta tenga una base firme para evitar que se incline en caso de un corte de energía.
6. Antes de instalar la puerta, limpie cualquier obstáculo que pueda provocar un mal funcionamiento. El producto está diseñado exclusivamente para uso doméstico. No se recomienda su instalación cerca de lugares públicos o zonas de paso peatonal.
7. Asegúrese de que el control remoto y la caja de control estén fuera del alcance de los niños.
8. No desmonte el producto usted mismo. Solicite siempre ayuda profesional para realizar el mantenimiento.

LISTA DE PIEZAS

Marca	Imagen	Nombre	Cantidad
/		Motor principal	1 pieza
A		Mando a distancia(con modelo de batería seca 27A12V)	2 piezas
B		Llave de liberación manual	2 piezas
C		Estante de nailon (0,5 m)	8 piezas
D		Imá n	2 piezas
E		Soporte magnético	2 piezas
F		TornillosM6x1 5	4 piezas
G		Plano posterior	1 pieza
H		G- skets	2 piezas
I		Tornillos de expansión	4 piezas
J		Tornillo de cremallera	24 juego
X		sensor infrarrojo	1 par
/		Instrucciones	1 pieza

PREFACIO

Estimados usuarios:

Ante todo, ¡gracias por elegir el control remoto para puertas! Para familiarizarse completamente con las diversas funciones de la unidad, lea atentamente este manual. Así comprenderá la estructura, el principio de

funcionamiento, los puntos clave y el proceso de instalación, lo que le permitirá realizar una instalación correcta y un uso seguro.

PARÁMETRO DEL PRODUCTO

Modelo	MD280	MD400	MD550
Calificación(es)	22 0 ~ 24 0 V CA, 5 0 Hz
Potencia del motor	280 W	400 W	550 W
Corriente de arranque(corriente alterna)	1.2A	1.6A	2,5 A
Velocidad del motor	1400 rpm
Velocidad defuncionamiento del motor	10 m/min
Carrera máxima de carrera	25 metros
Peso de puerta aplicable	0-600 kg	0-1000 kg	0-1500 kg
Temperatura ambiente	-25 °C ~ + 50 °C
Distancia del controlremoto	50 metros
Modo de control remoto	Modo de un solo botón
Interruptor de límite	Interruptor de límite magnético
Ruido	≤58dB
Frecuencia remota	433,92 MHz

El abridor de puertas consta de una caja de aleación de aluminio de alta resistencia, un motor monofásico de alta calidad, un embrague de fricción de rueda libre, un reductor de tornillo sin fin, un embrague dentado y un engranaje de salida. Durante el funcionamiento, el husillo del motor acciona el reductor y el engranaje de salida a través del embrague de fricción de rueda libre, y este último empuja la cremallera especial instalada en la puerta corredera. De esta manera, el cuerpo de la puerta se mueve horizontalmente y la puerta se abre y cierra eléctricamente.

Cuando se aprieta la llave especial en sentido antihorario, el embrague dentado se encuentra en estado acoplado y la potencia del motor transmitida desde la rueda helicoidal impulsa el engranaje de salida para girar a través del embrague dentado, impulsando así la cremallera montada en el cuerpo de la puerta para empujar la puerta para que se mueva horizontalmente (abrir o cerrar) hacia la izquierda y hacia la derecha; en este momento, se evita que la fuerza externa empuje con fuerza la puerta para abrirla debido al rendimiento de autobloqueo inverso del mecanismo de engranaje helicoidal, y se garantiza el rendimiento de autobloqueo de la puerta.

Cuando se gira la llave especial en el sentido de las agujas del reloj, las partes izquierda y derecha del embrague dentado se separan y el engranaje de salida queda libre de la restricción del motor, de modo que la puerta se puede abrir y cerrar manualmente.

Lea atentamente las instrucciones antes de usar.

Diagrama esquemático de instalación del abridor de puerta corredera

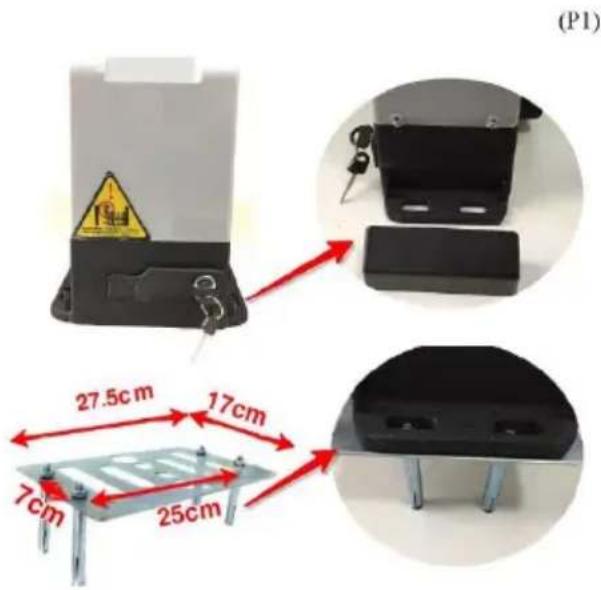

1. Instalación de la base metálica

La máquina debe instalarse utilizando el perno en la base metálica. Siga las imágenes de instalación de la base metálica a continuación (P1).

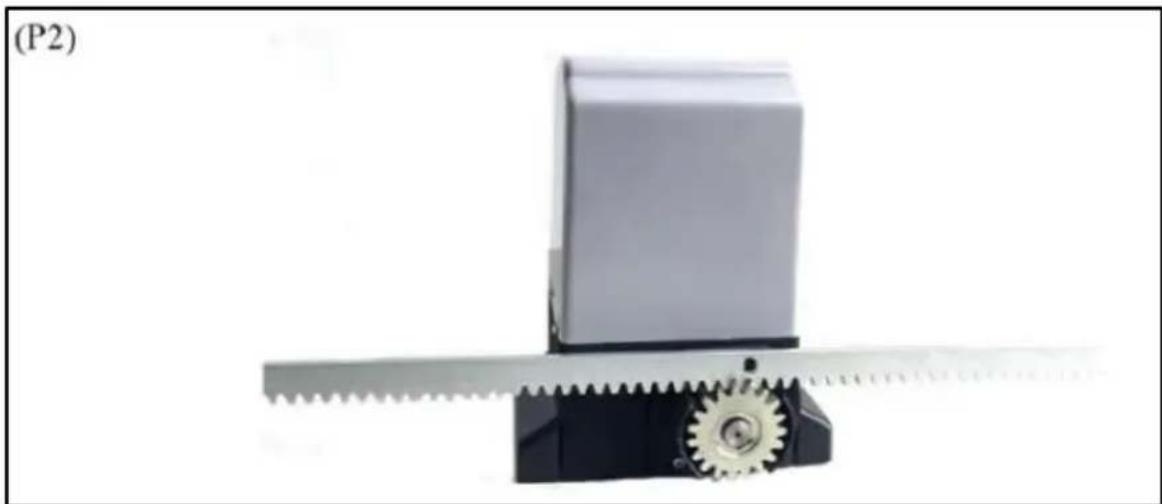

2. Instalación del bastidor de acero

Primero, colóquelo sobre los dientes del motor de la puerta, desviándose de la máquina de la puerta, y luego a través de la cremallera de acero de la puerta, empujándolo lentamente hacia adelante, poco a poco, hasta que se fije en la cremallera. Con este método, puede asegurarse de que los dientes de la cremallera y el piñón encajen perfectamente. (P2) Durante la instalación, asegúrese de no aplicar peso excesivo sobre la puerta ni el engranaje.

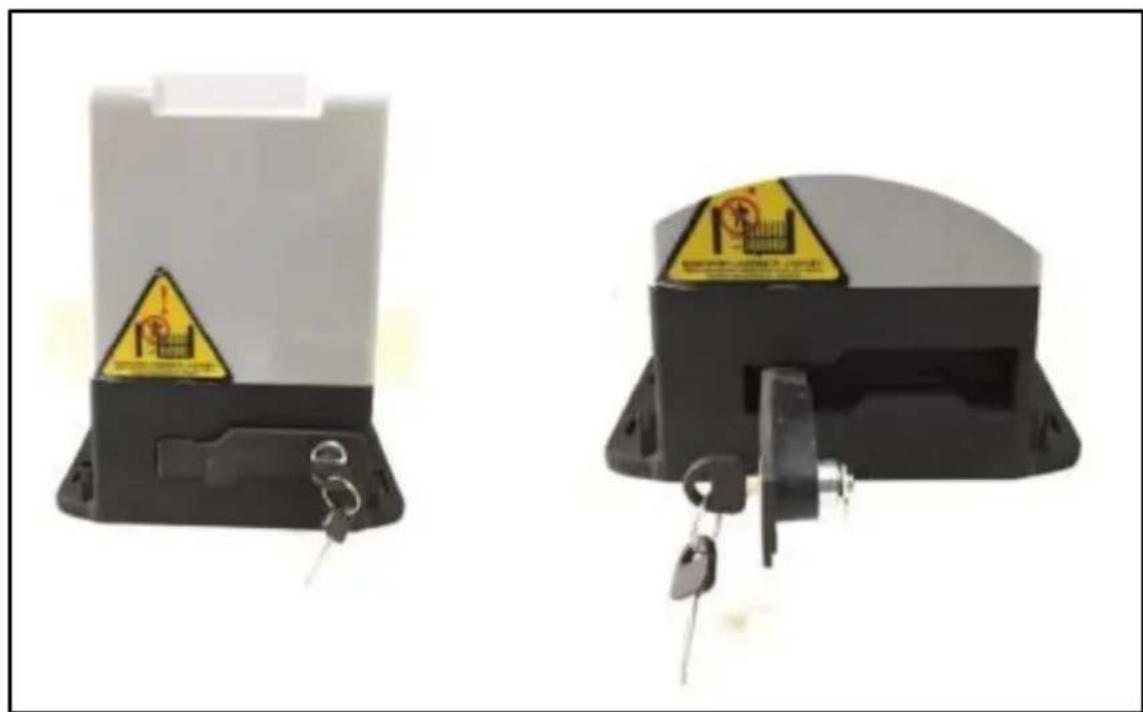

1. Embrague de liberación del motor (apertura manual de la puerta) La puerta se puede abrir manualmente mediante el mecanismo de bloqueo. Esta función garantiza la apertura manual de la puerta en caso de corte de electricidad. Consulte la imagen a continuación (P3).

4. Instalación del interruptor de límite

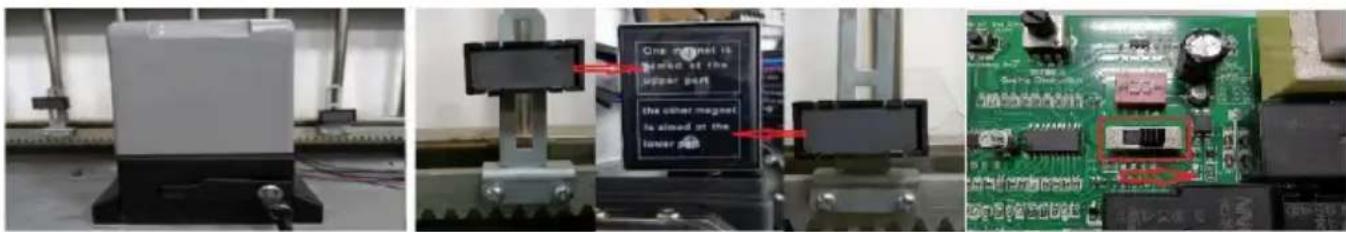

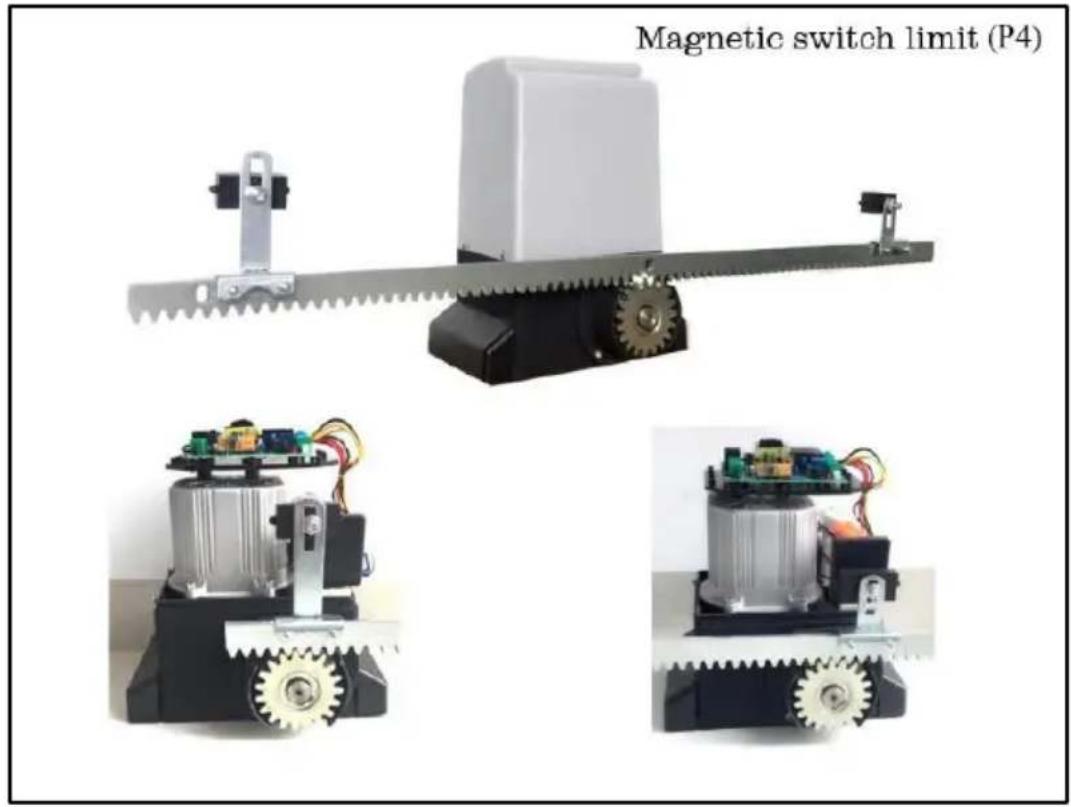

4.1 Para determinar la posición de la carrera, el soporte del interruptor debe instalarse en la cremallera (P4-P5). El límite del interruptor de resorte debe alinearse con el bloque de hierro. Para el límite del interruptor magnético, asegúrese de que el imán apunte hacia el motor. La posición del interruptor de límite magnético de la carcasa protectora debe estar bien definida.

4.2 Ajuste la altura del imán y la dirección del motor de acuerdo a la posición donde la máquina coloca el poste de la puerta.

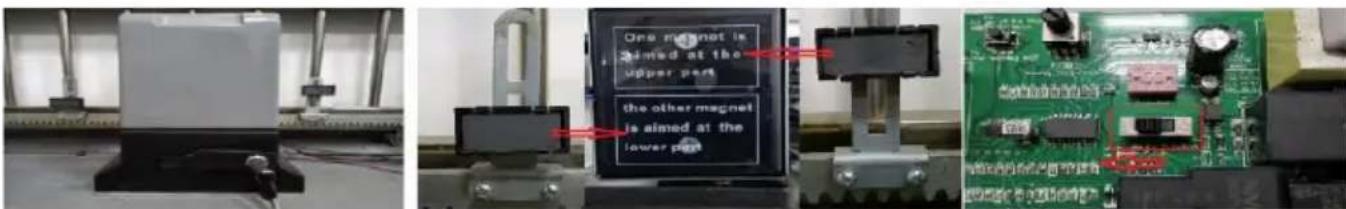

1) El motor se instala a la derecha para abrir la puerta, y el imán es limitado, el izquierdo es alto y el derecho es bajo. Como se muestra en la imagen central a continuación. El interruptor de dirección de marcha del motor está girado a la derecha, como se muestra en la imagen del extremo derecho.

2) Cuando el motor se instala a la izquierda para abrir la puerta, el límite del imán es más bajo a la izquierda y más alto a la derecha. Como se muestra en la imagen central a continuación. El interruptor de dirección de marcha del motor está girado a la derecha, como se muestra en la imagen del extremo derecho.

3) El recorrido único del motor está dentro de los 12 metros y el motor dejará de funcionar si supera los 12 metros.
4) Si el motor funciona continuamente, se calentará. Si la temperatura supera los 140 °C, se detendrá y podrá seguir utilizándose después de que baje la temperatura.

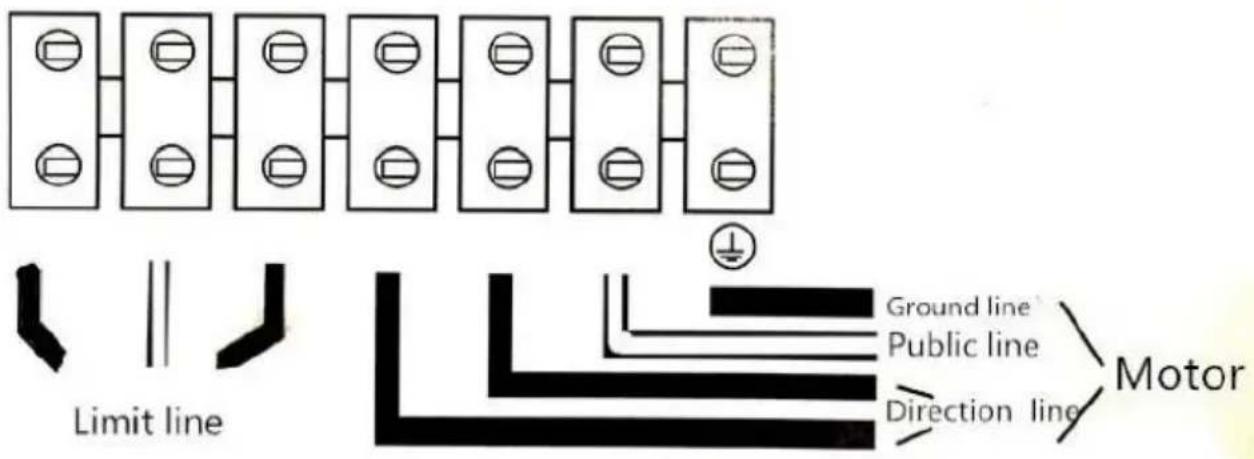

5. Diagrama de cableado del motor (P6)

(P6)
Motor wiring diagram

1. La conexión se deberá realizar en estricta conformidad con la etiqueta del terminal, y no se deberán invertir "fuego" y "cero".
2. Respete las normas de seguridad y separe las líneas eléctricas de las líneas de control.
3. El gabinete del motor debe estar conectado a tierra.
4. De acuerdo con el diagrama de cableado a continuación, es importante separar la línea de alimentación de la línea de control, especialmente no conectar la línea de control de "interruptor en su lugar" a la línea del motor y la línea de alimentación, de lo contrario, el controlador se dañará.

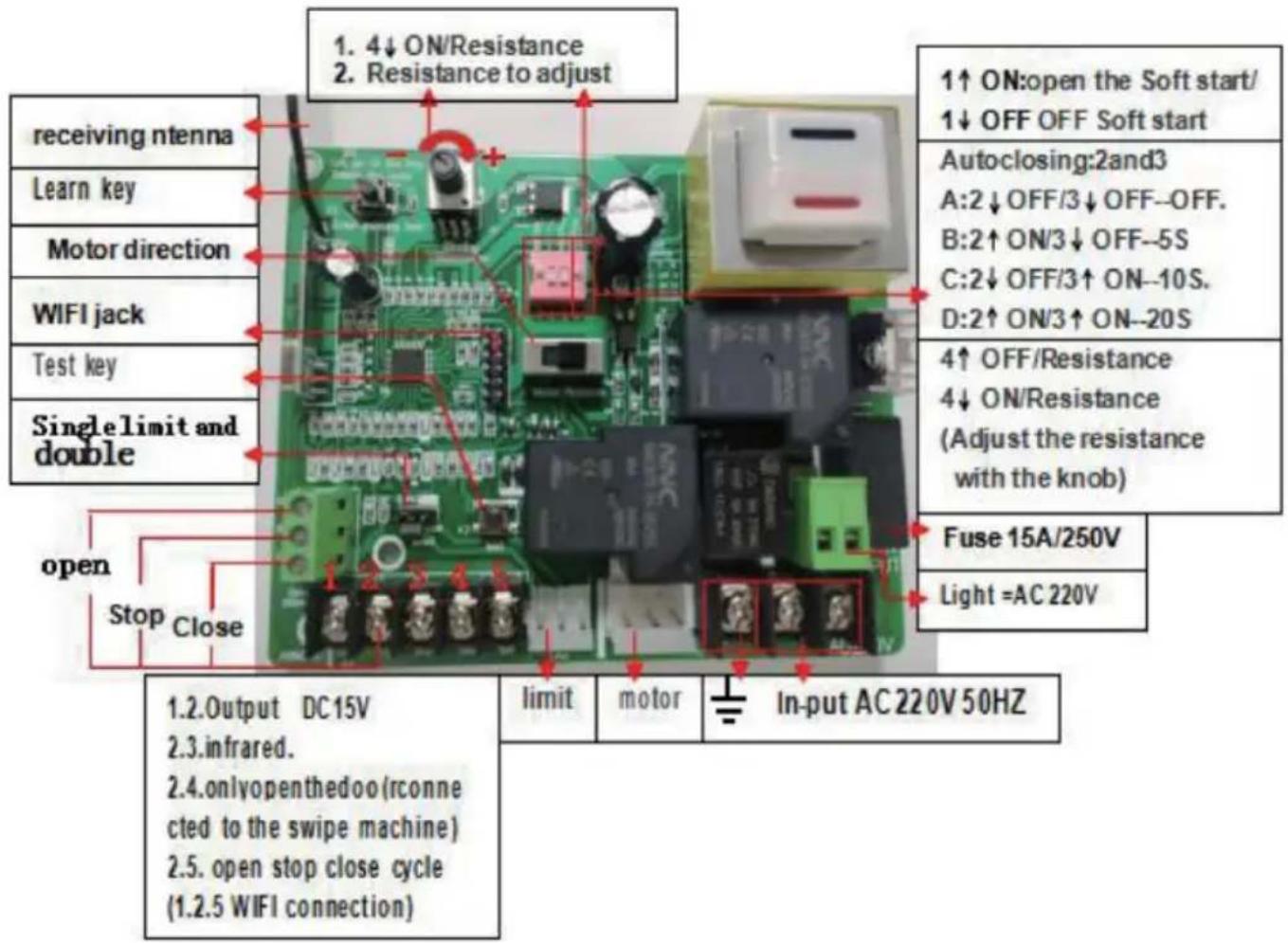

5. Diagrama esquemático de la composición del tablero de control y control remote

1) Configuración del control remoto: Siga las instrucciones de aprendizaje. Presione cualquier tecla del control remoto dos veces y espere a que se apague la luz. El control remoto se habrá configurado correctamente.
2) Borrado del control remoto: mantenga pulsada la tecla de aprendizaje durante 12 segundos, suelte la mano y espere a que se apague la luz. Borrado exitoso.

Instrucciones de emparejamiento:

1. Control remoto de aprendizaje: mantenga presionado el botón de aprendizaje hasta que la luz LED indicadora de aprendizaje se encienda, presione cualquier tecla del control remoto durante 1 segundo, luego la codificación finaliza y el indicador de aprendizaje parpadea.
2. Eliminar contraseña: mantenga presionado el botón de aprendizaje durante 12 segundos para eliminar automáticamente todos los códigos de alineación y el control remoto original no será válido.
3. El control remoto utiliza tecnología avanzada de código rodante para vehículos. El código común del control remoto en el exterior es difícil de repetir, lo que evita eficazmente la apertura accidental de la puerta. El control remoto cuenta con un diseño de programa inteligente. Al presionarlo durante 4 segundos, se detiene automáticamente el lanzamiento y evita interferencias con otros controles remotos.

Ahorra batería. Fácil de transportar y guardar.

1. Podrás aprender más de 40 controles remotos.

FUNCIÓN DE USUARIO

1. El controlador cuenta con memoria automática para apagado. Es posible que el fabricante haya realizado una prueba de depuración para detectar límites, por lo que la puerta debe empujarse completamente durante la instalación.
2. El controlador se enciende después de apagarlo. Primero, enciéndalo. Esto es normal.
3. Bucle de tecla única: interfaz de bucle de tecla única 1.3.
4. El potenciómetro tiene cierre automático de puerta. Gire en sentido antihorario para cerrar al mínimo el cierre automático de la puerta. El parpadeo del LED representa 1 segundo.
5. Equipado con interfaz infrarroja. Y retorno automático de la resistencia.
6. Abra la puerta automáticamente cuando se encienda la interfaz.

PRUEBA DE FUENTE DE ALIMENTACIÓN

1. Antes de usar el producto, verifique cuidadosamente que el voltaje, la frecuencia y demás datos de la fuente de alimentación cumplan con los requisitos establecidos. Asegúrese de que la conexión a tierra sea correcta y que el cableado eléctrico sea preciso.
2. Gire la llave especial aleatoria en sentido antihorario, abra el embrague y empuje la puerta corrediza. Si la máquina funciona correctamente, deje que la puerta se mueva en vacío. Gire la llave especial aleatoria en sentido horario para desactivar el embrague.
3. Conecte la alimentación de entrada y comience a abrir la puerta. Observe el movimiento de la puerta.
4. Ajuste cuidadosamente los imanes o las posiciones de tope mecánico hasta que la puerta se abra y se cierre según los requisitos del usuario.

MANTENIMIENTO

1. Cubra la cerradura del embrague con pequeñas cantidades de aceite antioxidante para evitar la oxidación.

2.Compruebe periódicamente el estado de la conexión a tierra eléctrica.

1. Realice controles periódicos para asegurarse de que las piezas están en buenas condiciones.

2. El motor requiere grasa lubricante avanzada para un movimiento suave. No utilice aceites lubricantes convencionales.

3. Mantenga el controlador fuera del alcance de los niños. Compruebe siempre si el cable está roto, suelto o mojado. Si lo encuentra, corte la alimentación de alto voltaje inmediatamente y utilícelo después de repararlo o reemplazarlo.

ANÁLISIS Y CORRECCIÓN DE ERRORES

Obstáculo	Análisis de causa	Correcciones
El motor no funciona	No hay fuente de alimentación, capacitancia baja o nula, sobrecarga, protección térmica, el interruptor inductivo está dañado, cable roto o suelto.	Verifique la fuente de alimentación, reemplace el condensador e inspeccione la puerta para detectar posibles obstáculos. Reemplace el interruptor de inducción y conecte los cables correctamente.
La puerta se abre pero no se cierra o viceversa	Daño en el interruptor de inducción, la línea A/COM/C está mal, verifique el controlador o el motor	Reemplace la puerta de inducción, ajuste la posición de las puertas, asegúrese de que el cableado se realice de acuerdo con el diagrama de cableado, verifique si hay algún circuito abierto.
No limita	La distancia del interruptor de inducción es demasiado larga, la posición del interruptor de inducción no es correcta, la posición del imán no es correcta, WVCOM es incorrecto, el interruptor de inducción está dañado	Ajuste la posición de acuerdo con el diagrama de cableado, verifique si hay algún circuito abierto, reemplace el interruptor de inducción
Fallo del embrague manual	La manija del embrague está dañada, error de rotación, el embrague está atascado	Reemplace la manija del embrague según las instrucciones, gire el engranaje de salida hacia la derecha o hacia la izquierda.
Presione “abrir” para “cerrar”	Error de conexión de línea WV	Asegúrese de que el cableado esté conectado correctamente
El motor gira pero la puerta no funciona	Falla del resorte de presión del embrague, elasticidad insuficiente, embrague desacoplado, falla del resorte de presión del embrague de fricción	Verifique, ajuste o reemplace, reemplace o ajuste la presión del resorte
