KH-WD04 - Équipement de sécurité pour échelle Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Stabilisateur d'échelle
Marque	Vevor
Modèle	KH-WD04
Compatibilité échelle	Largeur d'échelon ≤ 35 mm, espacement entre échelons 300-440 mm
Capacité de charge maximale	136 kg (300 lb)
Hauteur maximale recommandée	12 m (40 pieds)
Matériaux principaux	Acier, caoutchouc
Poids de l'accessoire	Environ 2,5 kg
Dimensions de l'unité centrale	Environ 30 x 10 x 5 cm
Composants inclus	Boucles en L (2), rondelles (2), anneaux en D (2), boulons longs (2), écrous (2), tampons en caoutchouc (2), rallonges de jambe (2), unité centrale, boulons courts (2), clés (2)
Fonctions principales	Stabilisation de l'échelle, répartition de la charge, sécurité contre le basculement
Installation	Fixation sur l'échelon supérieur de l'échelle, réglage des rallonges
Entretien et nettoyage	Nettoyer avec un chiffon sec, inspecter avant chaque utilisation, ne pas lubrifier
Consignes de sécurité	Ne pas se tenir sur le stabilisateur, éviter les lignes électriques, ne pas utiliser sur sol instable
Réparabilité	Pièces détachées disponibles sur demande via service client
Garantie	Garantie électronique via www.vevor.com/support
Fabricant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Chine
Importateur (UE)	YH CONSULTING LIMITED, Francfort, Allemagne
Importateur (US)	Sanven Technology Ltd., Rancho Cucamonga, CA
Importateur (Australie)	SIHAO PTY LTD., Eastwood NSW

FOIRE AUX QUESTIONS - KH-WD04 Vevor

Comment installer le stabilisateur KH-WD04 sur mon échelle ?

Fixez l'unité centrale sur l'échelon le plus élevé de l'échelle. Passez les boulons longs à travers les boucles en L et le châssis principal, ajoutez les rondelles et serrez les écrous. Insérez les rallonges de jambe dans l'unité centrale et fixez-les avec les anneaux en D. Enfin, installez les tampons en caoutchouc sur les pieds.

Quels types d'échelles sont compatibles avec ce stabilisateur ?

Ce stabilisateur convient aux échelles dont la largeur d'échelon est inférieure à 35 mm et dont l'espacement entre échelons est compris entre 300 et 440 mm. Il n'est pas recommandé pour les échelles télescopiques à tubes ronds.

Quelle est la capacité de charge maximale du KH-WD04 ?

La capacité de charge maximale est de 136 kg (300 lb), incluant le poids de l'utilisateur et du matériel transporté.

Puis-je utiliser ce stabilisateur sur une échelle de plus de 12 mètres ?

Non, l'utilisation sur des échelles de plus de 12 mètres (40 pieds) est déconseillée car cela pourrait compromettre la stabilité du stabilisateur.

Comment entretenir le stabilisateur d'échelle ?

Nettoyez régulièrement avec un chiffon sec pour enlever la poussière et les débris. Inspectez visuellement les composants avant chaque utilisation pour détecter d'éventuelles fissures ou déformations. Ne lubrifiez pas les pièces.

Que faire si une pièce est manquante ou endommagée ?

Retournez le kit au lieu d'achat. Ne remplacez aucun composant par des pièces non fournies. Vous pouvez également contacter le support technique via www.vevor.com/support pour obtenir des pièces de rechange.

Le stabilisateur est-il adapté à une utilisation à proximité de lignes électriques ?

Non ! Le métal conduit l'électricité. Danger : tenez-vous éloigné des fils électriques et n'utilisez jamais le stabilisateur à proximité de courant électrique.

Puis-je me tenir debout sur le stabilisateur ?

Ne jamais se tenir sur le stabilisateur. Il est conçu uniquement pour stabiliser l'échelle, non comme plateforme de travail.

Quelles sont les conditions météorologiques déconseillées pour l'utilisation ?

Évitez d'utiliser l'échelle par conditions venteuses car cela peut augmenter le risque de basculement. Assurez-vous que le sol est stable et plan.

Comment puis-je obtenir de l'aide technique ou la garantie ?

Toute l'assistance technique et le certificat de garantie électronique sont disponibles sur www.vevor.com/support. Conservez la preuve d'achat pour toute réclamation.

MODE D'EMPLOI KH-WD04 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

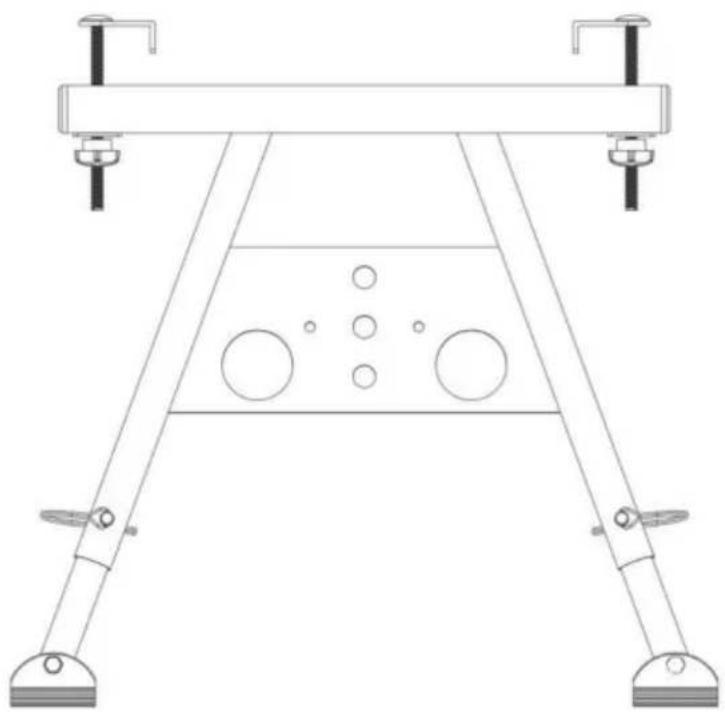

Stabilisateur d'échelle

Modèle : KH-WD04

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Stabilisateur d'échelle

Modèle : KH-WD04

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

DÉCLARATIONS DE SÉCURITÉ ET AVERTISSEMENTS

Commencez par une inspection :

- Le non-respect de toutes les instructions peut entraîner des blessures graves. • Avant d'installer ce kit, identifiez tous les composants du kit. Si des composants sont manquant ou endommagé, retournez le kit au lieu d'achat. Ne remplacez pas aucun composant. •

ASSUREZ-VOUS QUE LE STABILISATEUR EST ASSEMBLÉ SUR LE ÉCHELLE CORRECTEMENT. •

Pour fixer correctement une échelle à un toit, vous devez commencer par analyser l'état de l'échelle elle-même. S'assurer qu'il n'y a pas de problèmes de sécurité qui empêcherait une utilisation sûre. Assurez-vous également qu'il n'y a pas d'huile, de graisse ou autre substance sur l'échelle ou sur la surface du sol qui pourrait provoquer un glissement. • Surface stable : Placez l'échelle sur une surface solide et plane lors de son utilisation.

Evitez d'utiliser l'échelle sur un sol instable pour assurer son bon fonctionnement du stabilisateur.

• NE JAMAIS SE TENIR SUR LE STABILISATEUR.

- Les conditions venteuses nécessitent une prudence

supplémentaire. • NE PAS utiliser sur des échelles de plus de 40 pieds, car une hauteur excessive peut compromettre la stabilité des stabilisateurs d'échelle. •

DANGER : Tenez-vous à l'écart des fils électriques ! Ne jamais utiliser à proximité d'un courant électrique.

Le métal conduit l'électricité. •

N'utilisez jamais de stabilisateur ou de matériel d'escalade si vous n'êtes pas en bonne santé.

condition physique. • Ne

réparez jamais un stabilisateur endommagé. • Ce

stabilisateur est conçu pour supporter le poids d'une personne et

matériau [300 lb maximum]. • Soyez

extrêmement prudent lorsque vous poussez ou tirez quoi que ce soit sur un

échelle. Vous risquez de perdre l'équilibre et de faire basculer l'échelle. •

Installation correcte : Suivez les instructions du fabricant pour installer correctement l'échelle.

installer le stabilisateur d'échelle, respecter les étapes d'installation et

exigences, en veillant à ce que le stabilisateur soit solidement fixé au sommet de

l'échelle sans aucun jeu ni déplacement.

Nombre	Article	Quantité	Diagramme
1	Boucle en L	2
2	Rondelles	2
3	Anneau en D	2
4	Boulon long	2
5	Noix	2
6	Tampon en caoutchouc	2
7	Rallonge de jambe	2
8	Unité centrale	1
9	Boulon court	2
10	Noix	2
11	Clé	2

Taille de l'échelle
30 mm ≤ L1 ≤ 90 mm	300 mm ≤ L3 ≤ 440 mm

DÉCLARATIONS DE SÉCURITÉ ET AVERTISSEMENTS

1. Assurez-vous que votre échelle correspond aux spécifications du produit avant l'installation. La largeur des échelons de l'échelle doit être inférieure à 1,38 pouces. Nous ne recommandons pas d'utiliser ce produit sur des échelles télescopiques à tubes ronds.

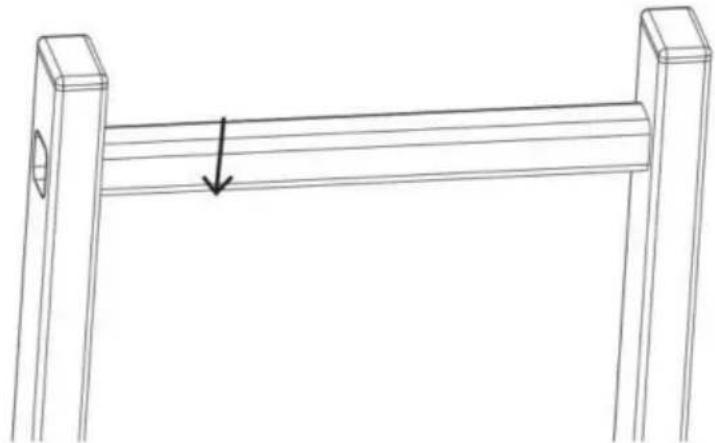

2.Fixez fermement la barre transversale du châssis principal à l'échelle, orientée vers le haut.

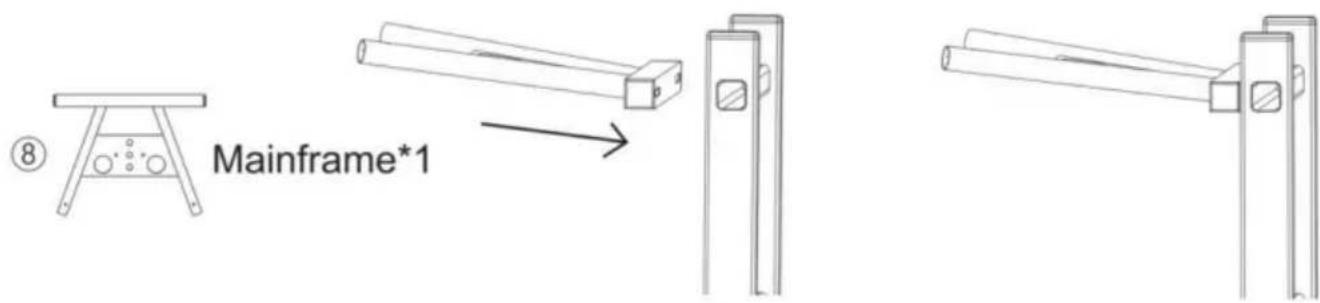

1. Fixez l'unité assemblée au niveau du barreau le plus élevé de l'échelle. Soyez prudent

ne pas fixer la boucle en L dans la partie centrale ou inférieure de l'échelle, car ce pourrait compromettre la stabilité de l'échelle.

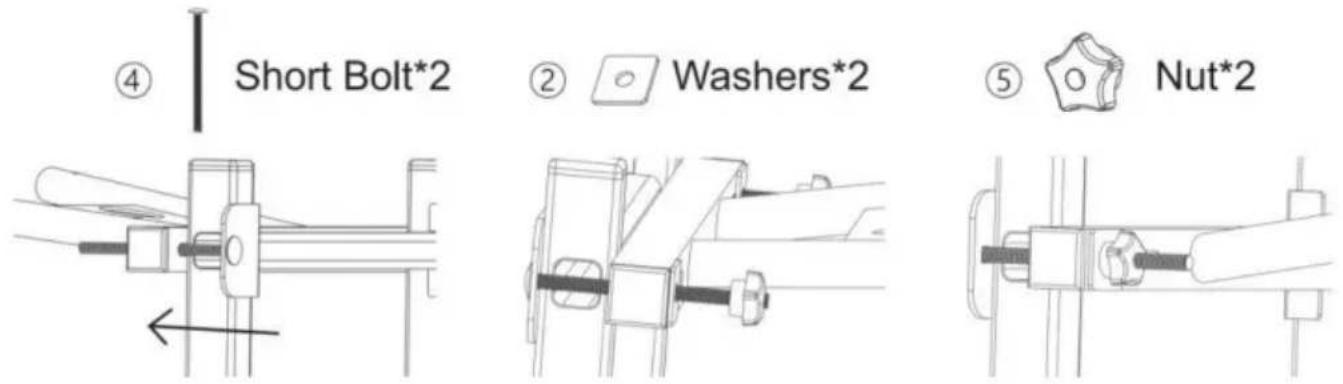

1. Fixez en passant le boulon à travers la boucle en L et le châssis principal du stabilisateur, puis placez une seule rondelle carrée et serrez l'écrou.

1. Répétez la même procédure de l'autre côté.

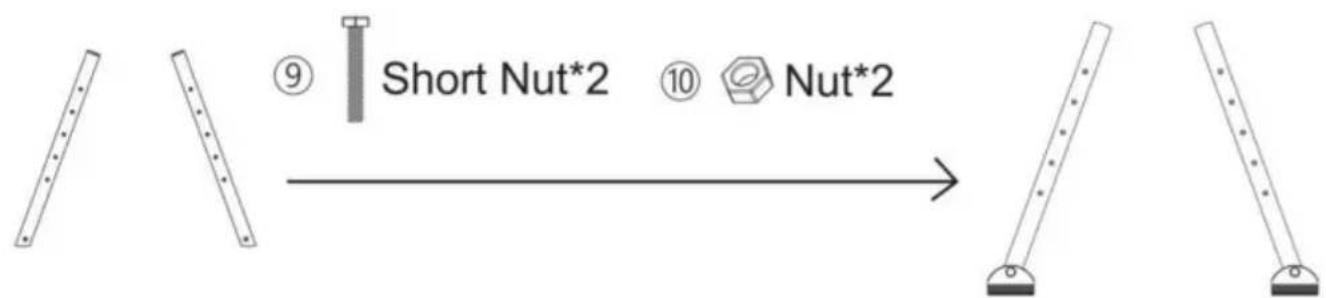

6.Installez les pieds en caoutchouc dans les pieds d'extension du stabilisateur.


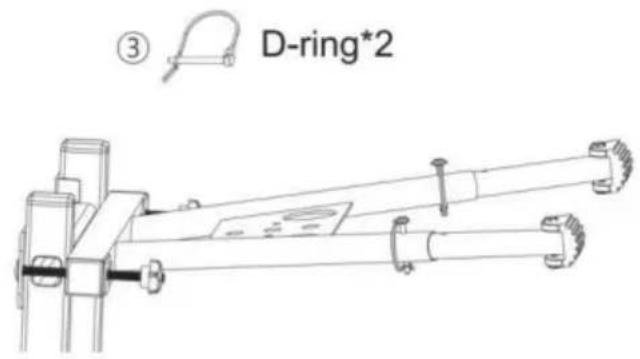

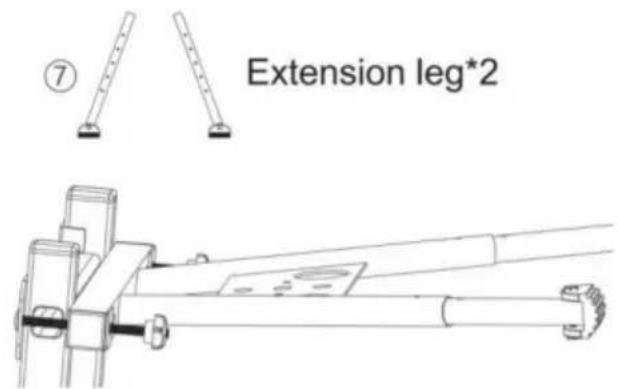

1. Insérez la rallonge du stabilisateur, ajustez-la à la position souhaitée et fixez-la avec l'anneau en D.

1. Répétez la même procédure de l'autre côté.
2. Vérifiez à nouveau que les deux pieds d'extension sont correctement installés.
