INSTRUKCJA OBSŁUGI KH-WD04 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Stabilizator drabiny

Model: KH-WD04

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Stabilizator drabiny

Model: KH-WD04

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

OŚWIADCZENIA I OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

Zacznij od inspekcji:

- Niedostosowanie się do wszystkich instrukcji może skutkować poważnymi obrażeniami. • Przed zainstalowaniem zestawu należy zidentyfikować wszystkie jego elementy. Jeżeli którykolwiek z elementów jest uszkodzony, należy go wymienić. brak lub uszkodzenie, należy zwrócić zestaw do miejsca zakupu. Nie należy go zastępować jakichkolwiek elementów.

- UPEWNIJ SIE, ŻE STABILIZATOR JEST ZMONTOWANY

DRABINĘ PRAWIDŁOWO. • Aby

prawidłowo zabezpieczyć drabinę na dachu, należy zacząć od analizując stan samej drabiny. Upewnij się, że nie ma problemów z bezpieczeństwem co uniemożliwiłoby bezpieczne użytkowanie. Upewnij się również, że nie ma oleju, smaru lub innych substancji na powierzchni lub podłożu, które mogą powodować poślizg. • Stabilna powierzchnia: Podczas korzystania z drabiny należy ustawić ją na twardej i równej powierzchni.

Aby zapewnić prawidłowe działanie drabiny, należy unikać jej używania na niestabilnym podłożu. stabilizatora.

• NIGDY NIE STAWAJ NA STABILIZATORZE. •

Warunki wietrzne wymagają szczególnej ostrożności.

NIE używaj na drabinach o wysokości powyżej 40 stóp, ponieważ nadmierna wysokość może zagrozić stabilność stabilizatorów drabiny.

NIEBEZPIECZEŃSTWO: Trzymaj się z dala od przewodów elektrycznych! Nigdy nie używaj w pobliżu prądu elektryczne Metal przewodzi prąd elektryczny.

Nigdy nie używaj stabilizatora ani żadnego sprzętu wspinaczkowego, jeśli nie jesteś w dobrej kondycji. stan fizyczny. • Nigdy nie

naprawiaj uszkodzonego stabilizatora. • Ten stabilizator jest zaprojektowany tak, aby utrzymać ciężar jednej osoby i materiał [maksymalnie 300 funtów]. •

Należy zachować szczególną ostrożność podczas pchania lub ciągnięcia czegokolwiek na drabiny. Możesz stracić równowagę i przewrócić drabinę. • Prawidłowy

montaż: Postępuj zgodnie z wytycznymi producenta, aby prawidłowo zainstaluj stabilizator drabiny, przestrzegaj kroków instalacji i

wymagania, zapewniając, że stabilizator jest bezpiecznie przymocowany do górnej części drabinę bez luzów i przesunięć.

Numer	Przedmiot	Ilość	Diagram
1	Klamra L	2
2	Podkładki	2
3	Pierścień D	2
4	Długa śruba	2
5	Nakrętka	2
6	Podkładka gumowa	2
7	Noga przedłużająca	2
8	Komputer główny	1
9	Krótki śrubokręt	2
10	Nakrętka	2
11	Klucz	2

Rozmiar drabiny
30 mm Dt.1 90 mm	300mm Dt.3 440mm

OŚWIADCZENIA I OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

1. Przed instalacją upewnij się, że drabina spełnia wymagania produktu. Szerokość szczebli drabiny powinna być mniejsza niż 1,38 cala. Nie zalecamy stosowania tego produktu na teleskopowych drabinach rurowych.

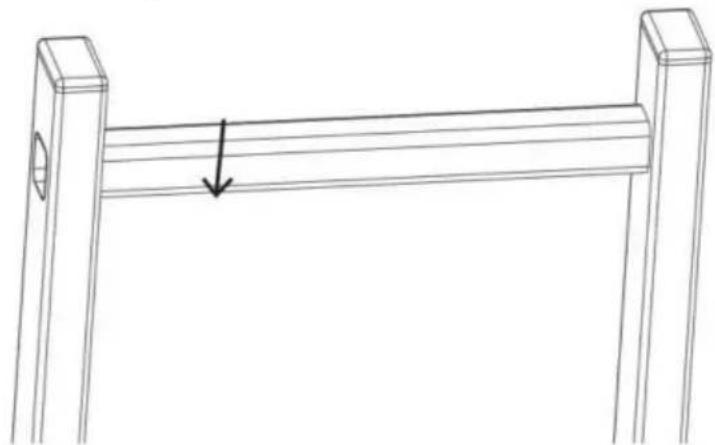

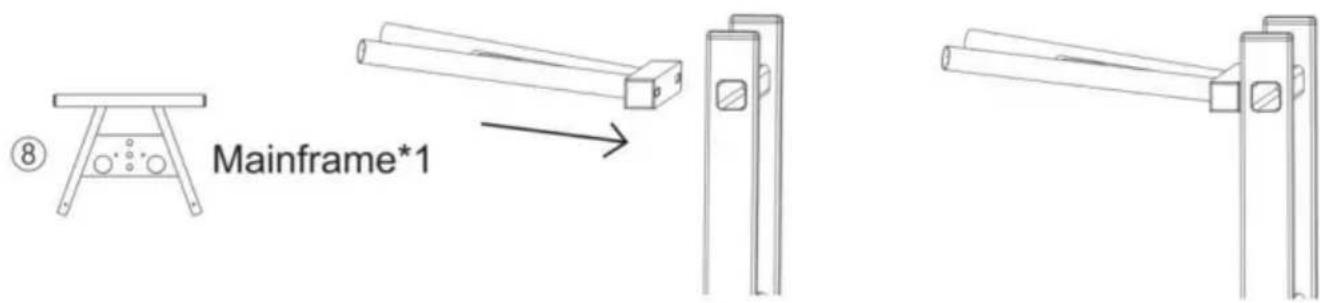

1. Przymocuj poprzeczkę ramy głównej ściśle do drabiny, skierowaną ku górze.

⑧ Mainframe*1

1. Zamontuj zmontowaną jednostkę na najwyższym szczeblu drabiny. Zachowaj ostrożność

nie należy mocować klamry L w środkowej lub dolnej części drabiny, gdyż może to osłabić jej stabilność.

① L-Buckle*2

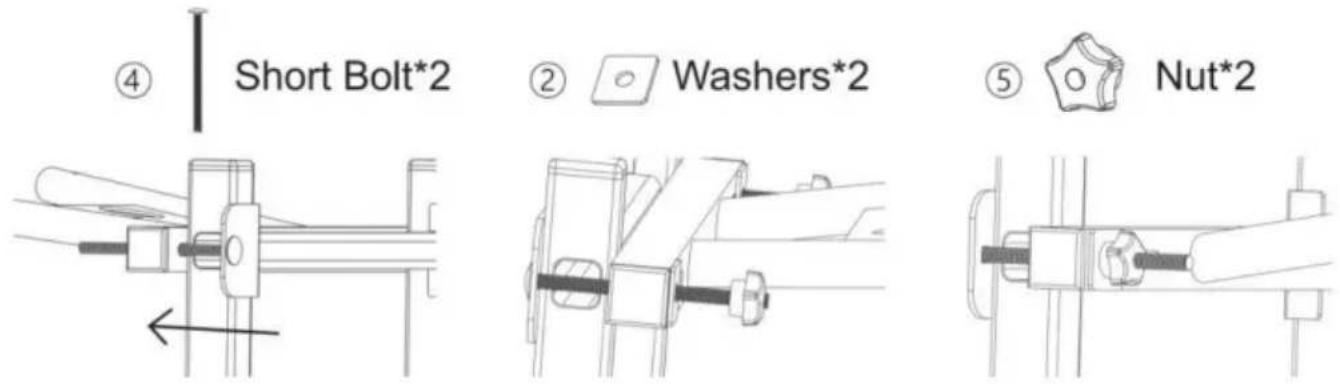

1. Zabezpiecz, przekładając śrubę przez klamrę L i ramę główną stabilizatora, a następnie założ pojedynczą kwadratową podkładkę i dokręć nakrętkę.

④ Short Bolt*2 ② Washers*2 ⑤ Nut*2

1. Powtórz tę samą procedurę po drugiej stronie.

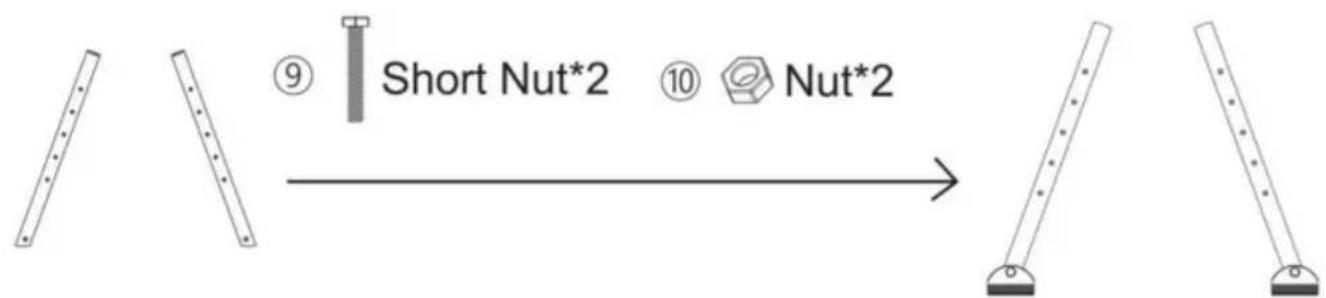

1. Zamontuj gumowe stopki w nogach przedłużających stabilizator.


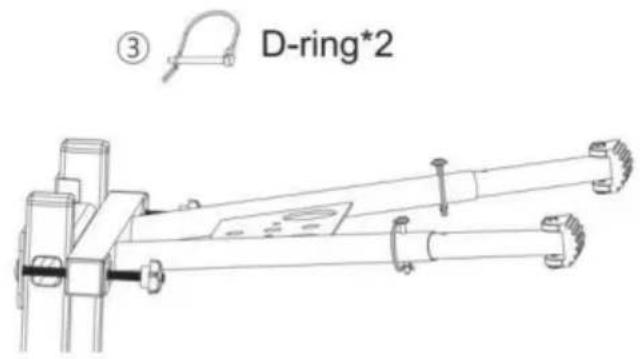

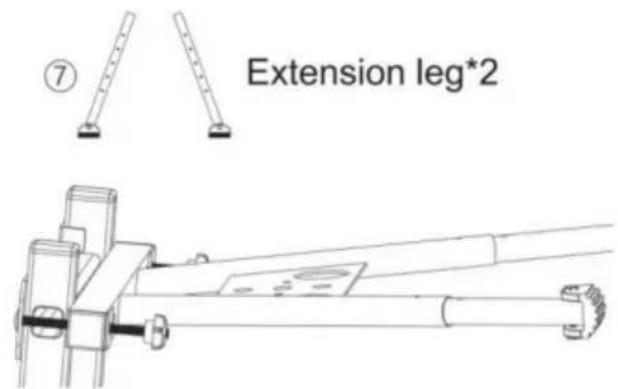

1. Włóż przedłużenie stabilizatora, ustaw je w żądanej pozycji i zabezpiecz za pomocą pierścienia D.

⑦ Extension leg*2

1. Powtórz tę samą procedurę po drugiej stronie.
2. Sprawdź dokładnie, czy obie nogi przedłużające są zamontowane prawidłowo.
