Type de produit	Base mobile universelle
Marque	Vevor
Modèle	GZB88095
Matériau	Acier Q235
Dimensions minimales	508 x 622 mm (20 x 24,5 pouces)
Dimensions maximales	711 x 851 mm (28 x 33,5 pouces)
Capacité de charge maximale	680 kg (1500 lb)
Roulettes	4 roulettes pivotantes de 3 pouces (76 mm)
Verrous de sécurité	Pieds antidérapants et verrous de pied
Utilisation principale	Déplacement et positionnement de machines lourdes (perceuses, scies, etc.)
Réglage de la largeur	Oui, grâce aux tubes latéraux télescopiques
Contenu du colis	Pièces de base, roulettes, quincaillerie, notice d'utilisation
Consignes de sécurité	Ne pas surcharger, ne pas transporter de personnes, éviter les escaliers, abaisser les niveleurs avant utilisation
Entretien et nettoyage	Inspecter régulièrement vis, roulettes et soudures ; éviter l'exposition prolongée au soleil
Garantie	Assistance technique via www.vevor.com/support
Fabricant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Chine
Importateur UE	E-CrossStu GmbH, Francfort-sur-le-Main, Allemagne
Importateur UK	YH CONSULTING LIMITED

FOIRE AUX QUESTIONS - GZB88095 Vevor

Comment assembler la base mobile Vevor GZB88095 ?

Suivez les étapes de la notice : assemblez les tubes latéraux avec les coins, fixez les roulettes pivotantes à l'aide des boulons et écrous fournis, puis installez les pieds coulissants et les leviers à pied.

Quelle est la capacité de charge maximale ?

La capacité de charge maximale est de 680 kg (1500 lb). Attention : en configuration de taille maximale, la capacité est réduite.

Peut-on utiliser cette base sur des surfaces irrégulières ?

Il est recommandé de placer la base sur une surface plane. Les niveleurs réglables permettent de compenser de légères irrégularités.

Comment déplacer la machine en toute sécurité ?

Débranchez l'outil électrique, abaissez les pieds antidérapants, poussez toujours la base (pas la machine), et évitez les nids-de-poule ou les pentes.

Quels outils peuvent être montés sur cette base ?

Cette base convient aux outils lourds tels que perceuses à colonne, scies à ruban, dégauchisseuses, etc. Vérifiez la compatibilité des dimensions et du poids.

Les roulettes sont-elles freinées ?

Les roulettes sont pivotantes et équipées de freins intégrés. Utilisez les pieds coulissants pour immobiliser la base lors de l'utilisation.

Comment régler la largeur de la base ?

Desserrez les boulons des tubes latéraux, faites glisser les tubes à la longueur souhaitée (entre 20 et 28 pouces de large), puis resserrez les boulons.

Où trouver la notice d'utilisation ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez aussi la télécharger sur le site du fabricant www.vevor.com/support.

Que faire en cas de pièce manquante ou endommagée ?

Contactez le service client Vevor via le site support. Mentionnez le modèle GZB88095 et joignez une photo des pièces défectueuses.

Cette base est-elle garantie ?

Oui, Vevor offre une garantie. Conservez le certificat de garantie électronique et contactez www.vevor.com/support pour toute réclamation.

MODE D'EMPLOI GZB88095 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

BASE MOBILE

MODÈLE : GZB88095

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous.

Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

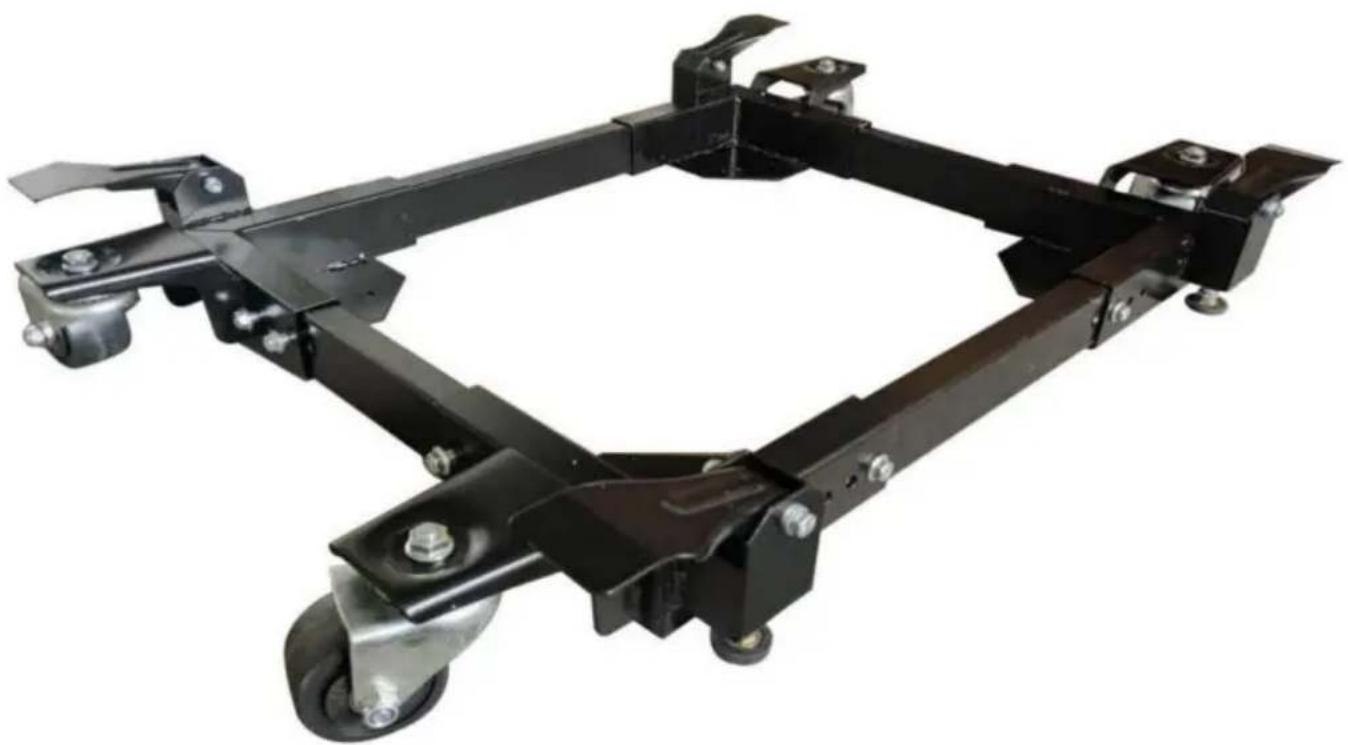

BASE MOBILE

MODÈLE : GZB88095

Photo pour référence

BESOIN D'AIDE ? CONTACTEZ-NOUS!

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT : Lisez et comprenez ce manuel avant

l'assemblage, l'installation, l'utilisation ou l'entretien de ce produit.

Le non-respect de ces avertissements et instructions peut entraîner

décès, blessures corporelles ou dommages à des biens de valeur.

1. Veuillez ne pas le placer à proximité de matériaux inflammables.
2. Il est interdit de transporter des personnes sous quelque condition que ce soit.
3. Ce produit ne peut pas être utilisé pour monter ou descendre les escaliers.
4. La surcharge est strictement interdite.
5. Ne vous déplacez pas trop vite lorsque vous passez des zones de nids-de-poule.

CONSERVEZ CES INSTRUCTIONS

MODÈLE ET PARAMÈTRES

Matériel: Q235

Taille du produit : minimum 20x24,5 pouces, maximum 28x33,5 pouces

Capacité de charge : 1 500 lb maximum.

Remarque : Lors du réglage de la base mobile à la taille d'installation maximale, il ne peut pas être utilisé avec la capacité de charge maximale.

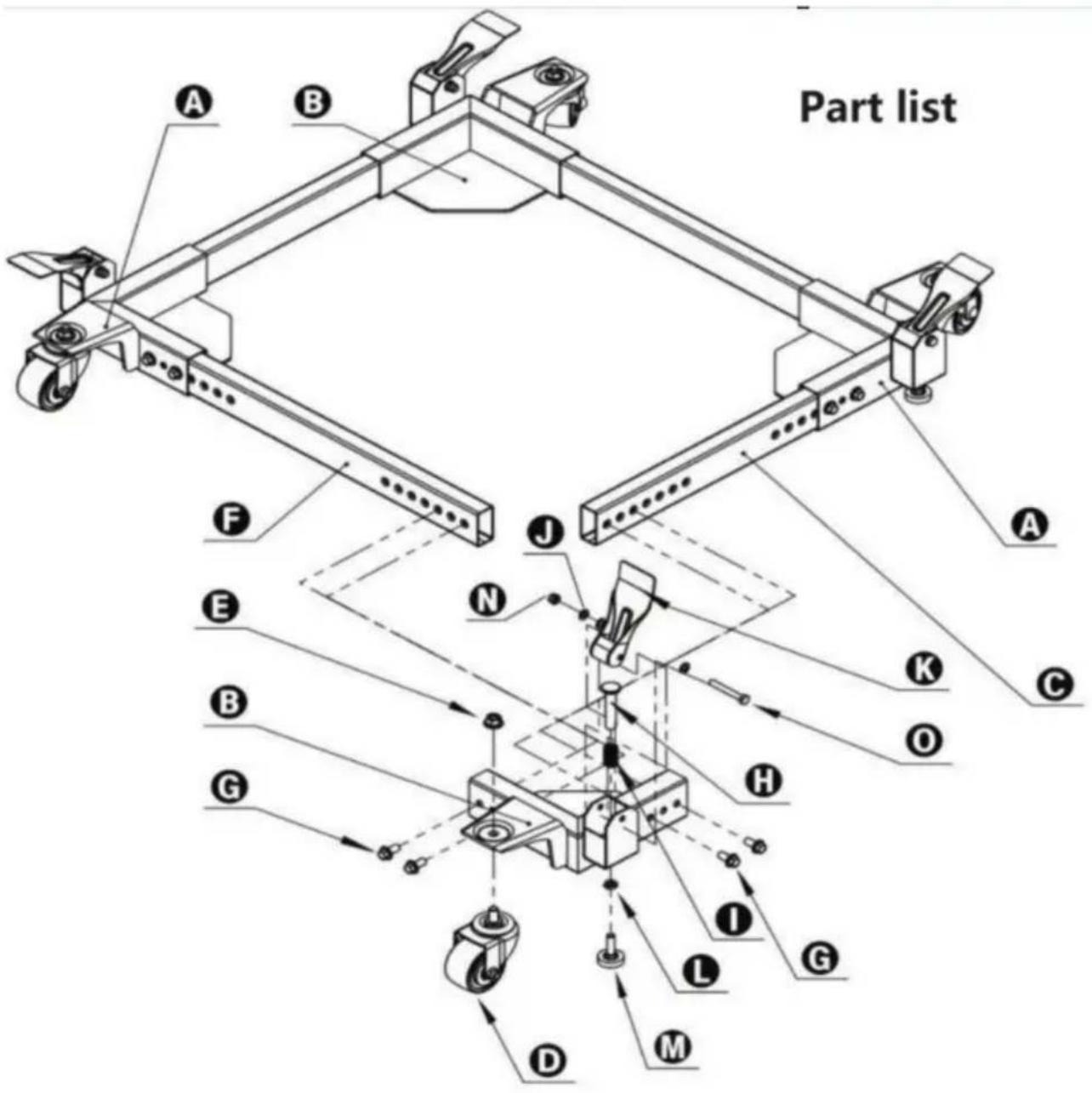

Liste des pièces

Liste des pièces
S/N	Description	Qté S/N		Description	Qté
Coin gauche		Ressort de levier à pied 2			4
Coin droit		2	Rondelle plate M8		16
Tube latéral court		Levier à pied 2			4
Roulette pivotante de 3 po		4	Contre-écrou M10		4
Écrou à bride		4	Pied coulissant en caoutchouc		4
Tube latéral Lon9		2	Écrou Nyloc M8		4
Boulon hexagonal à bride M10x20		Boulon hexagonal 16 8x60-15			4
Plongeur à levier à pied		4

Consignes de sécurité pour les bases mobiles

1. Soyez prudent lorsque vous vous déplacez pour limiter les points de pincement des doigts.
2. Placez la base sur une surface plane et ajustez les niveleurs avant de placer le machine en position. Cela devrait empêcher la machine de basculer, tout en le tester pour la stabilité.
   3.3 Testez la stabilité en position haute (sur les roulettes) et en position basse.

Soyez prudent lorsque vous testez la stabilité des machines lourdes supérieures (perceuse presses, scies à ruban, etc.).

1. Débranchez tout outil électrique avant de déplacer ou de repositionner votre outil.
2. Testez toujours la stabilité et la sécurité de votre configuration après le repositionnement.
3. Des précautions doivent être prises lors de la planification de l'orientation de la machine sur

la Base Mobile Universelle. Transférez le poids des niveleurs vers le

les roulettes entraîneront une inclinaison de la machine de 1/2" vers les roues fixes. Lorsque

En positionnant des outils lourds supérieurs tels qu'une perceuse à colonne ou une scie à ruban, prenez

avantage du centre de gravité et position pour qu'il reste stable

sur roulettes.

1. N'utilisez jamais votre machine sans engager les verrous au sol et les verrous aux pieds.

Abaissez toujours la machine sur les niveleurs antidérapants avant de l'utiliser.

1. Lors du déplacement, poussez toujours la base et non la machine.

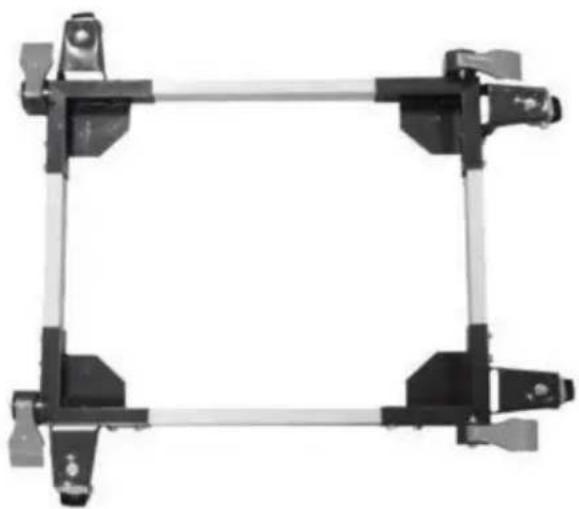

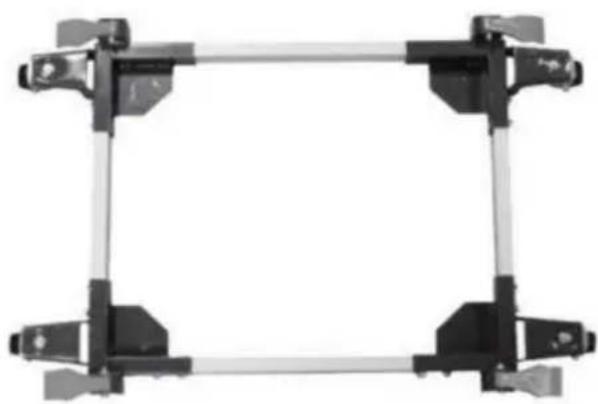

Exemples d'assemblage

Assurez-vous de suivre les instructions de sécurité et de montage. Gardez à l'esprit le réel fonctionnement de votre machine et son effet sur la stabilité globale.

Une base longue et étroite, comme sur un dégauchisseuse, en bénéficierait arrangement. La plupart des machines peuvent être aménagé à la convenance de l'utilisateur.

Une base courte et étroite, comme trouvés sur une perceuse à colonne ou une scie à ruban, peuvent bénéficier de cet arrangement.

Grâce à la rotation pivotante, la base peut être hors de niveau. Faites pivoter le faites pivoter la roue loin de la base pour correct.

1. Évitez l'exposition prolongée au soleil pour éviter le vieillissement.
2. Inspectez les accessoires pour déceler l'usure, les fissures et autres dommages avant utilisation, et remplacez immédiatement les accessoires défectueux.
