Produkttyp	Universelle mobile Basis
Marke	Vevor
Modell	GZB88095
Material	Stahl Q235
Mindestabmessungen	508 x 622 mm (20 x 24,5 Zoll)
Maximalabmessungen	711 x 851 mm (28 x 33,5 Zoll)
Maximale Tragfähigkeit	680 kg (1500 lb)
Rollen	4 lenkbare Rollen mit 3 Zoll (76 mm)
Sicherheitsverriegelungen	Rutschfeste Füße und Fußverriegelungen
Hauptverwendung	Bewegen und Positionieren schwerer Maschinen (Bohrmaschinen, Sägen usw.)
Breiteneinstellung	Ja, dank der teleskopischen Seitenrohre
Packungsinhalt	Basisteile, Rollen, Beschläge, Bedienungsanleitung
Sicherheitshinweise	Nicht überladen, keine Personen transportieren, Treppen vermeiden, Nivellierer vor Gebrauch absenken
Wartung und Reinigung	Regelmäßig Schrauben, Rollen und Schweißnähte prüfen; längere Sonneneinstrahlung vermeiden
Garantie	Technischer Support über www.vevor.com/support
Hersteller	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
EU-Importeur	E-CrossStu GmbH, Frankfurt am Main, Deutschland
UK-Importeur	YH CONSULTING LIMITED

Häufig gestellte Fragen - GZB88095 Vevor

Wie montiere ich die mobile Basis Vevor GZB88095?

Folgen Sie den Schritten der Anleitung: Montieren Sie die Seitenrohre mit den Ecken, befestigen Sie die lenkbaren Rollen mit den mitgelieferten Schrauben und Muttern, installieren Sie dann die Gleitfüße und die Fußhebel.

Wie hoch ist die maximale Tragfähigkeit?

Die maximale Tragfähigkeit beträgt 680 kg (1500 lb). Achtung: Bei maximaler Größenkonfiguration ist die Tragfähigkeit reduziert.

Kann diese Basis auf unebenen Flächen verwendet werden?

Es wird empfohlen, die Basis auf einer ebenen Fläche zu platzieren. Die verstellbaren Nivellierer ermöglichen den Ausgleich leichter Unebenheiten.

Wie bewege ich die Maschine sicher?

Trennen Sie das Elektrowerkzeug vom Stromnetz, senken Sie die rutschfesten Füße ab, schieben Sie immer die Basis (nicht die Maschine) und vermeiden Sie Schlaglöcher oder Steigungen.

Welche Werkzeuge können auf dieser Basis montiert werden?

Diese Basis eignet sich für schwere Werkzeuge wie Säulenbohrmaschinen, Bandsägen, Abrichthobelmaschinen usw. Überprüfen Sie die Kompatibilität von Abmessungen und Gewicht.

Sind die Rollen gebremst?

Die Rollen sind lenkbar und mit integrierten Bremsen ausgestattet. Verwenden Sie die Gleitfüße, um die Basis während des Gebrauchs zu fixieren.

Wie stelle ich die Breite der Basis ein?

Lösen Sie die Schrauben der Seitenrohre, schieben Sie die Rohre auf die gewünschte Länge (zwischen 20 und 28 Zoll breit), ziehen Sie dann die Schrauben wieder fest.

Wo finde ich die Bedienungsanleitung?

Die Anleitung ist kostenlos im PDF-Format auf notice-facile.com verfügbar. Sie können sie auch auf der Website des Herstellers www.vevor.com/support herunterladen.

Was tun bei fehlenden oder beschädigten Teilen?

Kontaktieren Sie den Vevor-Kundendienst über die Support-Website. Geben Sie das Modell GZB88095 an und fügen Sie ein Foto der defekten Teile bei.

Hat diese Basis eine Garantie?

Ja, Vevor bietet eine Garantie. Bewahren Sie das elektronische Garantiezertifikat auf und kontaktieren Sie www.vevor.com/support für Reklamationen.

BEDIENUNGSANLEITUNG GZB88095 Vevor

Technischer Support und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

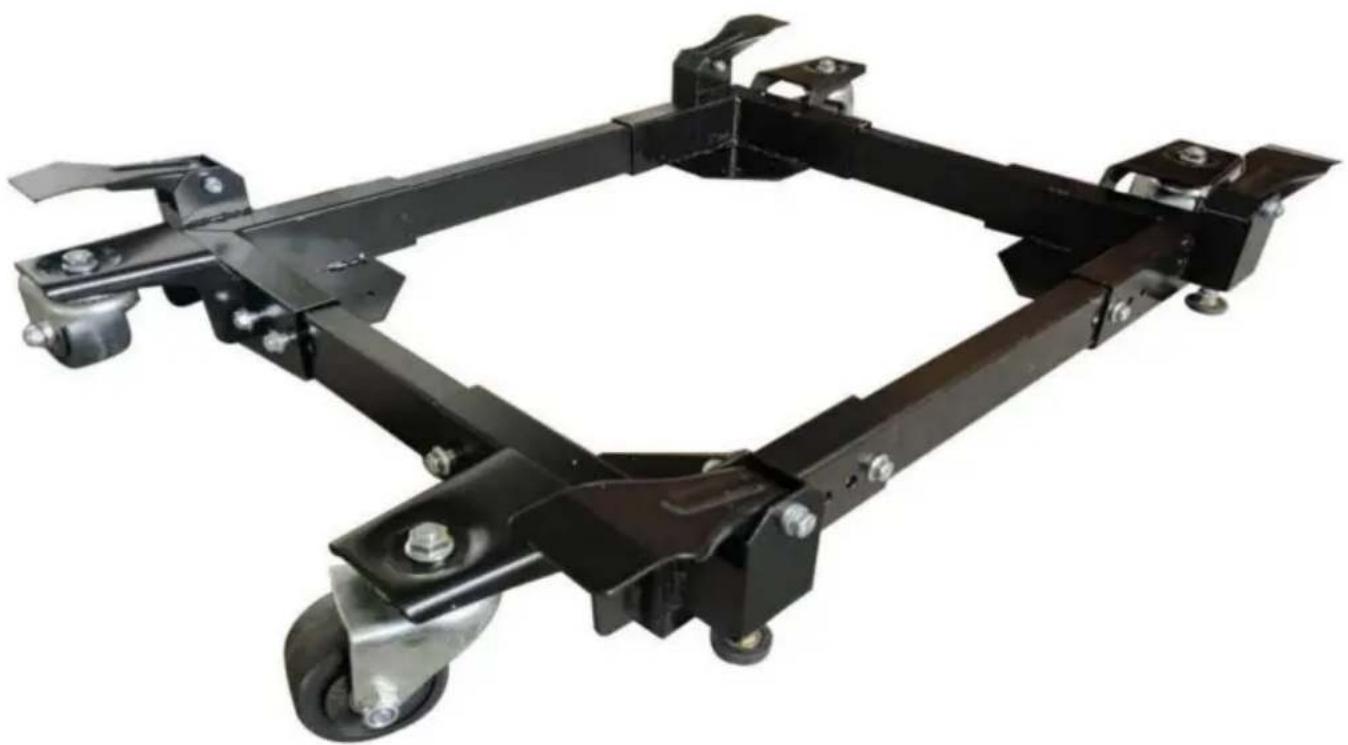

MOBILE BASIS

MODELL: GZB88095

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG: Lesen und verstehen Sie dieses Handbuch, bevor Sie

Montage, Installation, Bedienung oder Wartung dieses Produkts.

Die Nichtbeachtung dieser Warnungen und Anweisungen kann zu

Tod, Körperverletzung oder Beschädigung wertvollen Eigentums.

1. Bitte nicht in der Nähe von brennbaren Materialien platzieren.
2. Die Beförderung von Personen ist unter allen Umständen verboten.
3. Dieses Produkt kann nicht zum Treppensteigen verwendet werden.
4. Überlastung ist strengstens verboten.
5. Fahren Sie nicht zu schnell durch Schlaglöcher.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELL UND PARAMETER

Werkstoff: Q235

Produktgröße: Mindestens 20 x 24,5 Zoll, maximal 28 x 33,5 Zoll

Tragfähigkeit: max. 1500 lbs.

Hinweis: Beim Einstellen des Fahrgestells auf die maximale Einbaugröße

kann nicht mit der maximalen Tragkraft genutzt werden.

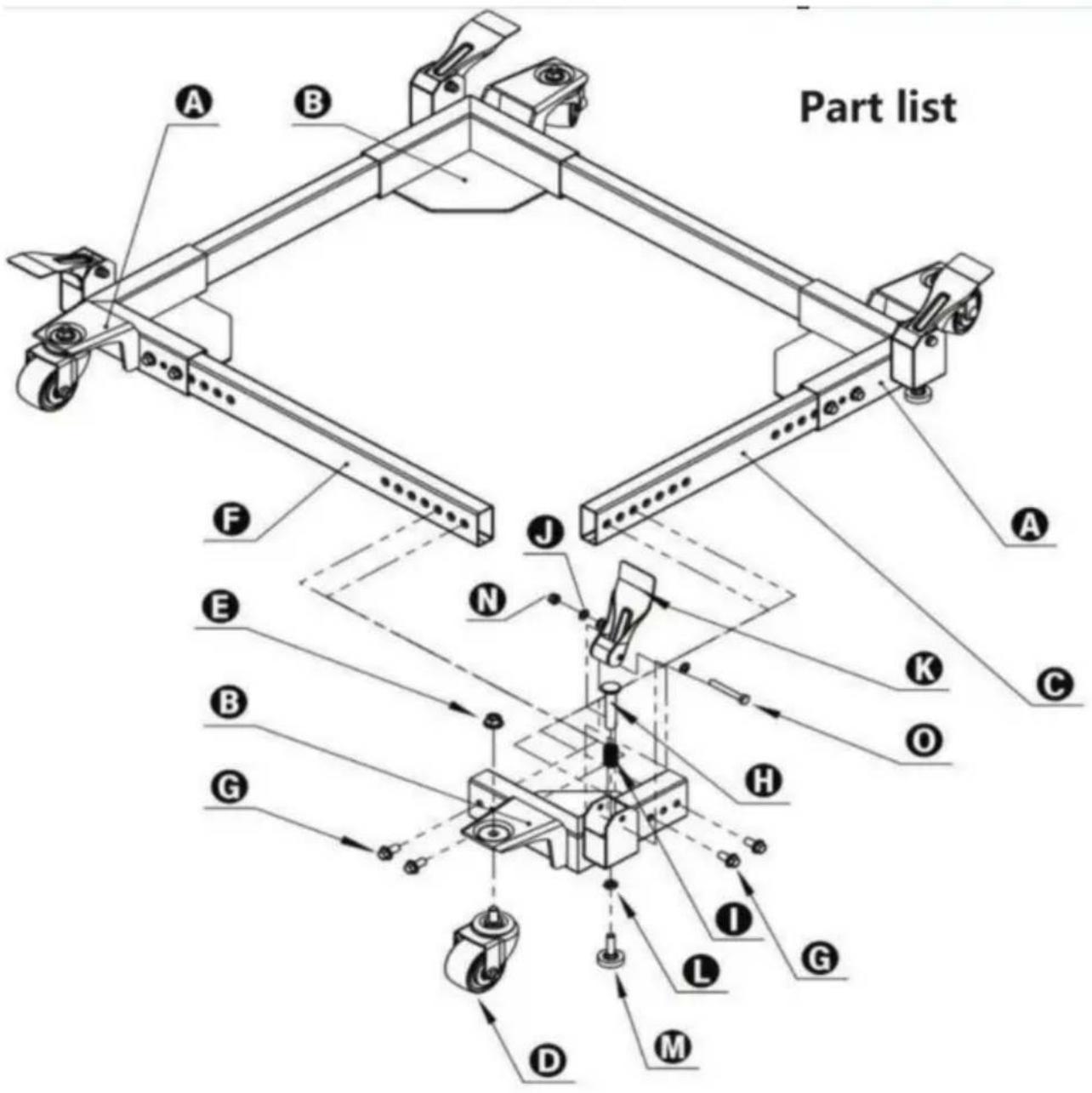

Ersatzteilliste

Ersatzteilliste
Seitenmä	Beschreibung	Menge	S/N	Beschreibung	Menge
ÿ Linke Ecke		2	Fußhebelfeder		4
ÿ Rechte Ecke		2	M8 Unterlegscheibe		16
ÿ Kurzes Seitenrohr		2	Fußhebel		4
ÿ 3” Lenkrolle		4	M10 Kontermutter		4
ÿ Flanschmutter		4	Gummi-Gleitfuß		4
ÿ Lon9 Seitenrohr		2	M8 Nyloc-Mutter		4
ÿ M10x20 Sechskantschraube mit Flansch		16	8x60-15Sechskantschraube		4
ÿ Fußhebelstößel		4

Sicherheitshinweise für Mobile Bases

1. Seien Sie beim Bewegen vorsichtig, um Quetschstellen an den Fingern zu vermeiden.
2. Stellen Sie die Basis auf eine ebene Fläche und stellen Sie die Wasserwaagen ein, bevor Sie die Maschine in Position. Dies sollte verhindern, dass die Maschine wackelt, während
   Testen Sie es auf Stabilität.

3.3 Testen Sie die Stabilität sowohl in der oberen (auf den Rollen) als auch in der unteren Position. Seien Sie vorsichtig bei der Prüfung der Stabilität von kopflastigen Maschinen (Bohrmaschinen Pressen, Bandsägen usw.).

1. Ziehen Sie den Stecker aus der Steckdose, bevor Sie das Elektrowerkzeug bewegen oder neu positionieren.

2. Testen Sie Ihren Aufbau nach der Neupositionierung immer auf Stabilität und Sicherheit.

3. Bei der Planung der Ausrichtung der Maschine auf

die Universal Mobile Base. Übertragen Sie das Gewicht von den Nivellierern auf die Rollen führen dazu, dass die Maschine 1/2" in Richtung der festen Räder kippt. Positionierung kopflastiger Werkzeuge wie Bohrmaschine oder Bandsäge, nehmen Vorteil des Schwerpunkts und Position so, dass es stabil bleibt

während sie auf Rollen stehen.

1. Benutzen Sie Ihre Maschine niemals ohne die Boden- und Fußverriegelung zu aktivieren. Senken Sie die Maschine vor dem Betrieb stets auf die rutschfesten Nivellierer ab.
2. Schieben Sie beim Bewegen immer die Basis und nicht die Maschine.

Montagebeispiele

Beachten Sie unbedingt die Sicherheits- und Montagehinweise. Beachten Sie die tatsächlichen Betrieb Ihrer Maschine und die Auswirkungen auf die Gesamtstabilität.

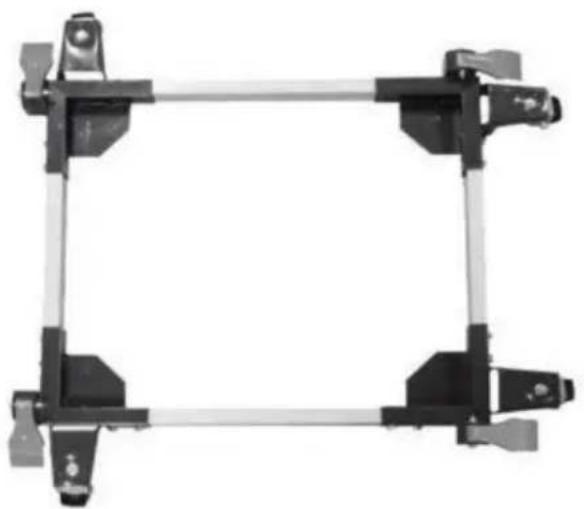

Eine lange, schmale Basis, wie zum Beispiel auf einem Abrichthobel, würde davon profitieren Anordnung. Die meisten Maschinen können werden nach Belieben arrangiert der Benutzer.

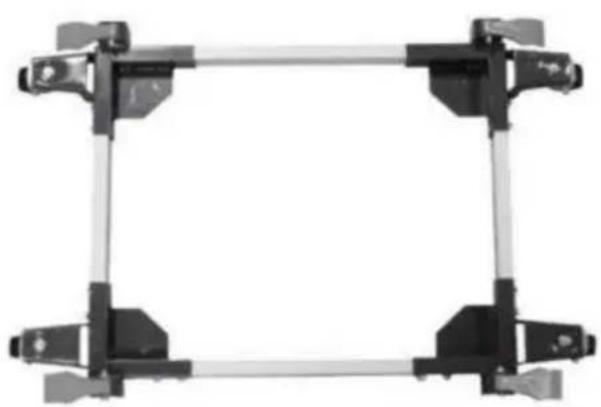

Eine kurze, schmale Basis, wie B. an einer Bohrmaschine oder Bandsäge, können von dieser Anordnung profitieren. Durch die Schwenkbewegung wird die Basis kann nicht waagerecht sitzen. Drehen Sie den das Rad von der Basis wegschwenken, um richtig.

1. Vermeiden Sie längere Sonneneinstrahlung, um der Hautalterung vorzubeugen.
2. Überprüfen Sie Zubehör vor dem Gebrauch auf Verschleiß, Risse und andere Schäden und Tauschen Sie defektes Zubehör umgehend aus.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK REP

YH CONSULTING LIMITED.
