Type de produit	Machine à givrer les verres (refroidisseur de verres)
Marque	Vevor
Modèle	FY-05
Dimensions (L x l x H)	195 x 195 x 190 mm
Poids net	3,6 kg
Alimentation	220-240 V / 50 Hz ou 110-120 V / 60 Hz
Puissance	20 W
Pression de fonctionnement	3,5 - 4,5 MPa
Réfrigérant	CO2 (dioxyde de carbone liquide)
Température ambiante recommandée	Inférieure à 21°C
Type de verre compatible	Verres standard, grands ou irréguliers
Éclairage	LED intégrée (bouton marche/arrêt)
Alimentation LED	3 piles AA (non fournies)
Fonctions principales	Givrage rapide des verres, effet buée, refroidissement jusqu'à environ 5°C
Utilisation	Intérieur uniquement, usage commercial
Entretien	Nettoyer après chaque utilisation avec un chiffon doux et humide ; ne pas utiliser de détergents caustiques
Sécurité	Ne pas immerger ; débrancher avant nettoyage ; utiliser sur une surface plane et ventilée ; ne pas exposer à l'eau
Pièces détachées	Connecteur de bouteille CO2, écrous, joints, tuyau, clé de réglage
Garantie	Assistance technique via www.vevor.com/support

FOIRE AUX QUESTIONS - FY-05 Vevor

Comment installer la bouteille de CO2 sur le FY-05 ?

Assurez-vous que la vanne de la bouteille est fermée. Placez les joints en caoutchouc dans l'écrou, vissez l'écrou à la main jusqu'à ce qu'il soit bien en place, puis serrez avec la clé fournie. Ouvrez ensuite lentement la vanne de la bouteille en vous tenant sur le côté.

Pourquoi mon verre ne givre-t-il pas correctement ?

Vérifiez que la bouteille de CO2 est suffisamment remplie et que la vanne est ouverte. La température ambiante doit être inférieure à 21°C. Pour les verres grands ou irréguliers, appuyez plusieurs fois sur le plateau de vidange pour un effet optimal.

Comment remplacer la bouteille de CO2 ?

Fermez la vanne de la bouteille. Appuyez sur la partie semi-sphérique de la machine pour évacuer la pression résiduelle. Desserrez l'écrou du tuyau et remplacez la bouteille. Reconnectez comme lors de la première installation.

Que faire en cas de fuite de gaz ?

Fermez immédiatement la vanne de la bouteille de CO2 et contactez le service après-vente. Ne desserrez aucun raccord tant que la pression n'est pas complètement libérée.

Comment nettoyer la machine ?

Débranchez l'appareil et fermez la bouteille de CO2. Essuyez le couvercle avec un chiffon doux et humide. N'utilisez pas de nettoyants abrasifs et évitez que de l'eau pénètre à l'intérieur.

Quel type de bouteille de CO2 utiliser ?

Utilisez uniquement du CO2 liquide avec tube siphon. Les bouteilles de gaz comprimé haute pression sont interdites. La bouteille doit être placée à l'envers si elle n'a pas de tube siphon.

La lumière LED ne s'allume pas, que faire ?

Vérifiez que les piles AA sont correctement installées dans le compartiment sous le couvercle noir. Remplacez-les si nécessaire. La LED s'allume lorsque la machine est en fonctionnement.

Peut-on utiliser la machine à l'extérieur ?

Non, l'utilisation est réservée à l'intérieur uniquement. Placez la machine sur une surface plane et bien ventilée, à l'abri de l'eau et des sources de chaleur.

Comment obtenir un effet de buée sur le verre ?

Après le givrage, appuyez plusieurs fois sur le plateau de vidange. La buée apparaît lorsque l'air humide entre en contact avec le verre froid. Plus vous appuyez, plus l'effet est prononcé.

Quels sont les risques liés au CO2 ?

Le CO2 est un gaz inodore et incolore. En cas de concentration élevée, il peut provoquer des maux de tête, des vertiges et des difficultés respiratoires. Utilisez toujours la machine dans un endroit ventilé. Ne dirigez pas le jet vers des personnes.

MODE D'EMPLOI FY-05 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

GIVRE DE VERRE

MODÈLE : FY-04/FY-05

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économiez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

GIVRE DE VERRE

MODÈLE : FY-04/FY-05

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lireLisez attentivement le manuel d'instructions.
	Utilisation en intérieur uniquement
	ÉLIMINATION CORRECTECe produit est soumis aux dispositions de la directive européenne2012/19/UE. Le symbole représentant une poubelle à roulettes barréeà travers indique que le produit nécessite un tri sélectifcollecte dans l'Union européenne. Ceci s'applique au produitet tous les accessoires marqués de ce symbole. Produits marquésen tant que tel ne peut pas être jeté avec les déchets ménagers normaux, maisdoivent être apportés à un point de collecte pour le recyclage des appareils électriques etappareils électroniques.

INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ

Lors de l'utilisation d'appareils électriques, des précautions de sécurité de base doivent être prises. doivent toujours être respectées, y compris les suivantes :

1. LISEZ TOUTES LES INFORMATIONS AVANT UTILISATION.
2. À usage commercial uniquement.
3. Ne touchez pas le couvercle du jet avec la main.
4. Protégez-vous contre les chocs électriques en gardant tous les cordons, fiches et autres Gardez les composants électriques à l'abri de l'eau ou d'autres liquides.
5. Débranchez cet appareil lorsqu'il n'est pas utilisé et avant de le nettoyer.
6. Laissez l'appareil refroidir avant d'ajouter ou de retirer des pièces.

7. N'utilisez pas cet appareil ou tout autre appareil dont le cordon électrique est endommagé ou prise.

8. N'utilisez pas cet appareil ni aucun autre appareil s'il présente un dysfonctionnement ou a été endommagé de quelque façon que ce soit.

9. Ne pas utiliser à l'extérieur.

10. Ne pas placer sur ou à proximité d'un brûleur à gaz ou électrique chaud.
11. Débranchez l'appareil puis retirez la prise électrique du mur.

sortie.

1. N'utilisez pas l'appareil pour une application autre que celle pour laquelle il a été conçu.
2. Ne laissez pas ce glaçon en verre toucher ou être recouvert par des matières inflammables. matériaux, tels que rideaux, tentures, murs, etc., pendant le fonctionnement.
3. Ne nettoyez pas avec des tampons à récurer métalliques car des morceaux peuvent se casser et toucher des composants électriques, augmentant ainsi le risque de choc électrique.
4. Ne placez pas d'objets pointus ou à coins tranchants autour du produit pour éviter gratter la surface.
5. Éteignez l'appareil en débranchant la fiche.
6. Notez que l'utilisation d'accessoires non recommandés par le fabricant peut entraîner des blessures.
7. Les enfants doivent être surveillés avant d'utiliser ce produit.
8. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus. ci-dessus et les personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manque d'expérience et de connaissances s'ils ont reçu une supervision ou instructions concernant l'utilisation de l'appareil de manière sûre et comprendre les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Nettoyage et l'entretien de l'utilisateur ne doit pas être effectué par des enfants sans surveillance.
9. Lorsque vous utilisez l'appareil dans des magasins, des snack-bars, des hôtels, etc., vérifiez tension et prise pour s'assurer que l'appareil est correctement connecté à pouvoir.
10. Placez l'appareil sur une surface plane et bien ventilée.

CONSERVEZ CES INSTRUCTIONS

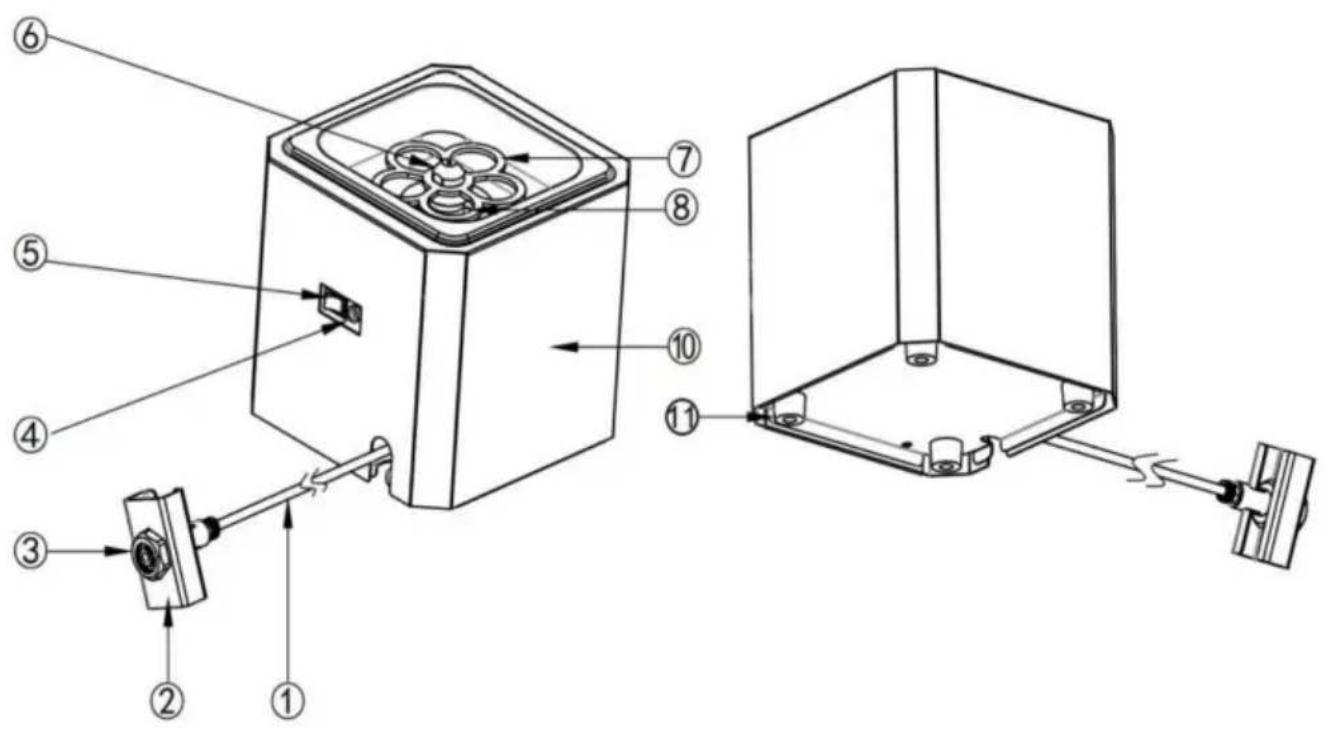

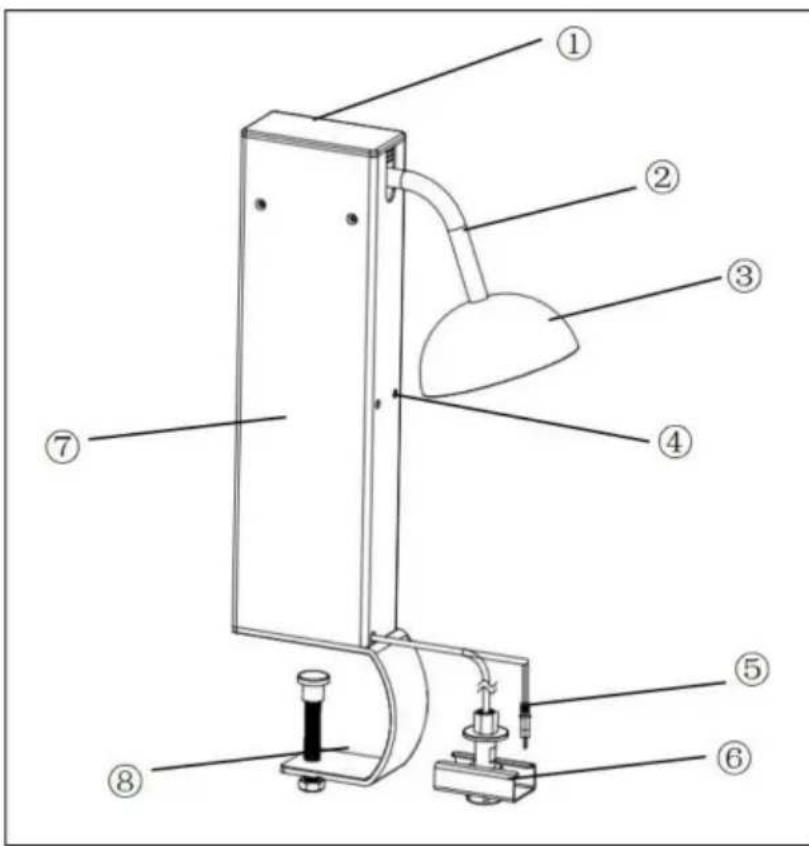

IDENTIFICATION DES ÉLÉMENTS CLÉS

supérieur 2. Tuyau de

sortie d'air 3.

Couvercle de jet

1. Lumière LED 5.

Cordon d'alimentation 6. Connecteur

de bouteille de

CO2 7. Corps principal 8. Support inférieur

1. Tube piézométrique 2.Petite clé carrée 3. Écrou en cuivre 4. Prise de courant 5. Interrupteur d'alimentation 6. Buse

7.Plateau à prunes 8.LumièreLED 10.Boîtier11.Pied en caoutchouc

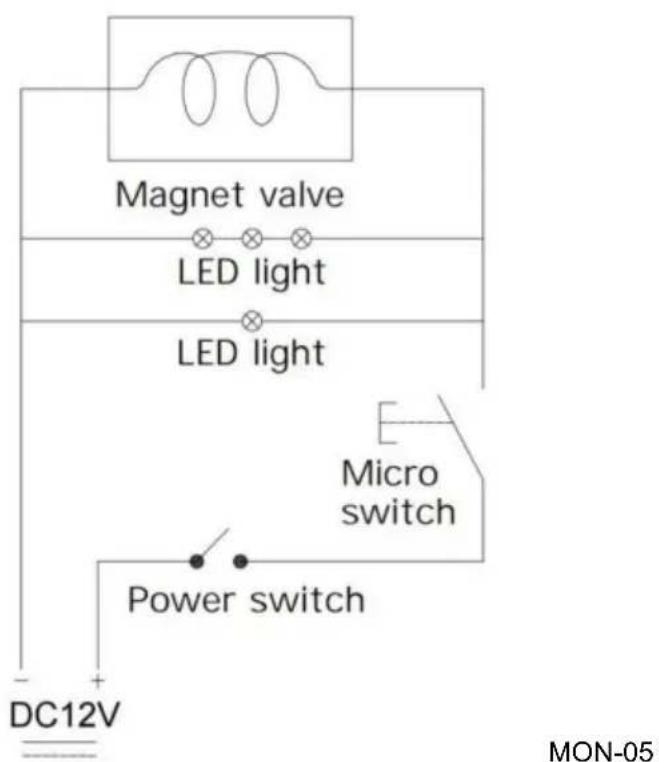

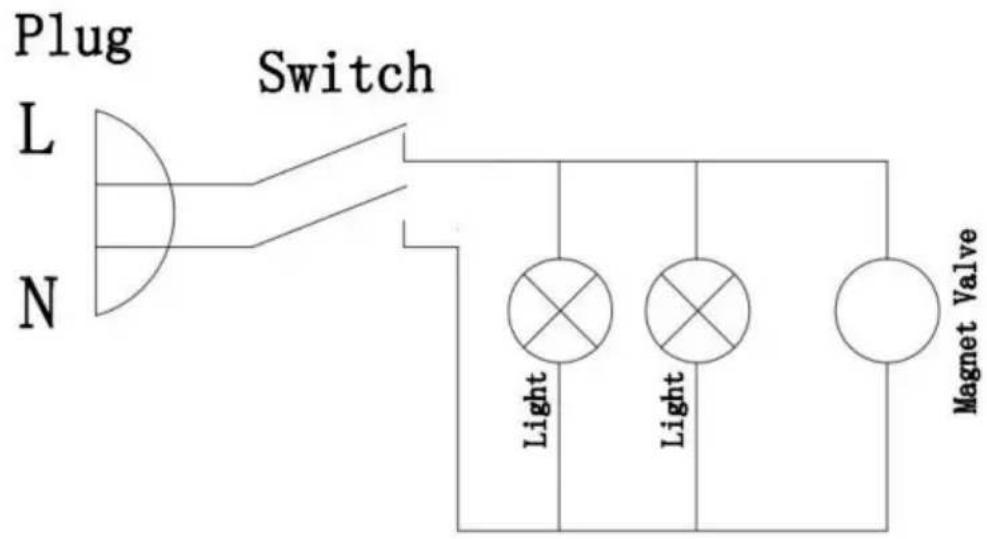

SCHÉMA DE CIRCUIT

MON-04

CARACTÉRISTIQUES

Modèle	Tension / Pression Fréquence	Produit taille	DANS. (Kg)	Produit puissance (W)	Fonctionnement (Mpa)(mm)	Réfrigérant Taper
MON-04	110-120 V60 Hz	120x280 x530	5.2	20	3,5-4,5	CO2
MON-05	220-240V/50 Hz110-120 V/60 Hz	195x195 x190	3.6	20	3,5-4,5	CO2

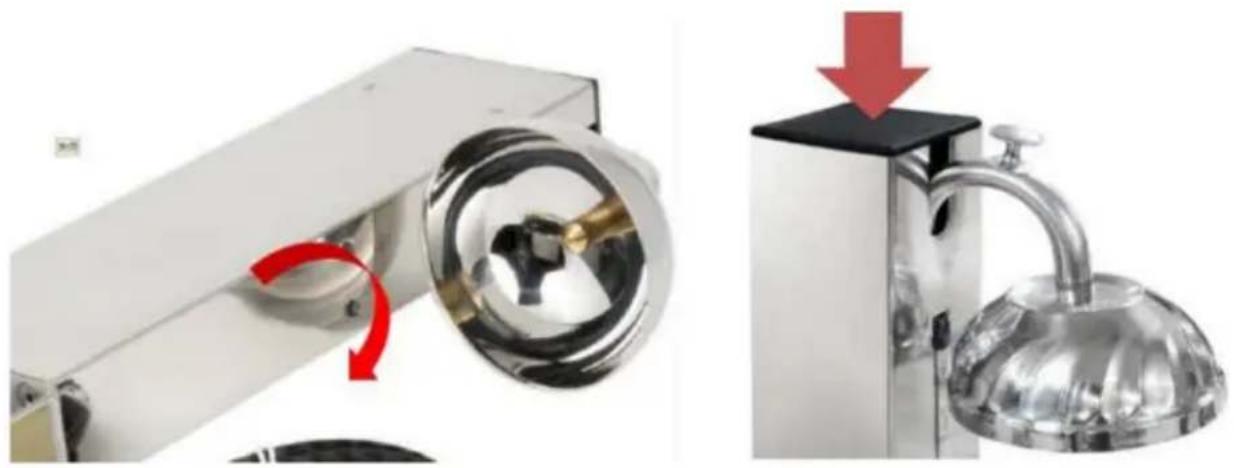

PRÉPAREZ AVANT D'UTILISER VOTRE MACHINE

Avant d'utiliser votre glacière à verre, veuillez suivre ces instructions simples.

Le non-respect de cette consigne peut entraîner des blessures à l'utilisateur et endommager la machine :

Étape 1

Préparez le réservoir de CO2 pour obtenir des performances de refroidissement parfaites.

Étape 2 pour l'exercice 2004

Découvrez le capot du sac d'accessoires et vissez-le sur le capot à gaz de notre machine.

Ouvrez le couvercle noir et installez 3 piles AA pour que la lumière LED brille pendant le travail du forster.

AVERTISSEMENT : Ce produit fonctionne uniquement avec du CO2 liquide. Ne jamais connecter d'autres bouteilles de gaz comprimé à haute pression. Une bouteille de CO2 liquide avec tube siphon est préférable pour délivrer du CO2 liquide. Si une bouteille de CO2 gazeux standard est utilisée, la bouteille doit être placée à l'envers pour délivrer du CO2 liquide. Installez ce produit dans une zone bien ventilée, sinon un niveau élevé de CO2 peut s'accumuler.

ATTENTION : NE PAS desserrer l'écrou du tuyau de gaz sans avoir au préalable fermé l'entrée de gaz de la bouteille et vidé la pression, vidant ainsi le circuit!

ATTENTION : NE PAS placer la machine à proximité de feu, de fours et d'autres sources d'énergie !

INSTALLATION ET UTILISATION DE VOTRE MACHINE

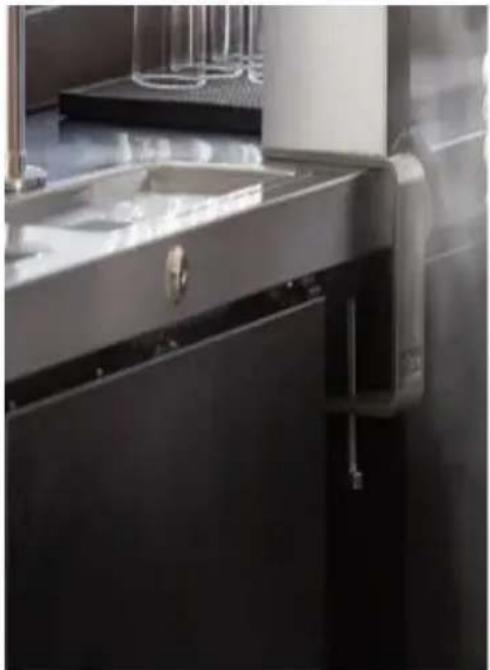

Étape 1

FY-04 : Placez la machine sur une surface plane et fixe. Maintenez et ajustez la vissez la partie inférieure jusqu'à ce qu'elle soit fixée à la base. Branchez la prise.

FY-05 : Placer la machine sur une surface plane et fixe.

Étape 2

Connectez la valve CO2. Maintenez la valve fermée, le fil d'acier recouvre la soupape de sécurité.

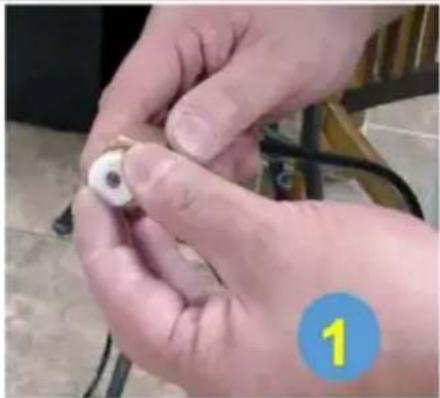

1. Placez les joints en caoutchouc dans l'écrou et utilisez notre doigt pour visser l'écrou jusqu'à ce que ce soit complètement corrigé.
2. Ensuite, utilisez la clé pour renforcer l'écrou et la valve.
3. Ouvrez la vanne, assurez-vous que le cylindre reste immobile à l'envers.

PS : Veuillez vous écarter lorsque vous ouvrez la vanne et ouvrez-la lentement au maximum.

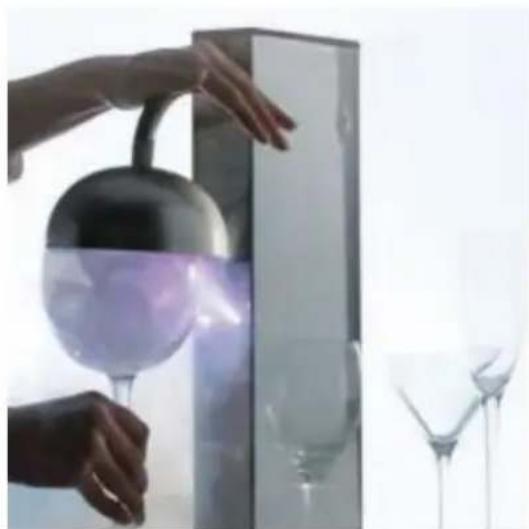

Étape 3

FY-04 : Appuyez sur le tuyau de sortie d'air de la machine jusqu'à ce que le gaz sorte. Ensuite, prenez le verre sous le jet et maintenez-le pendant 5 à 6 secondes. ordre à congeler.

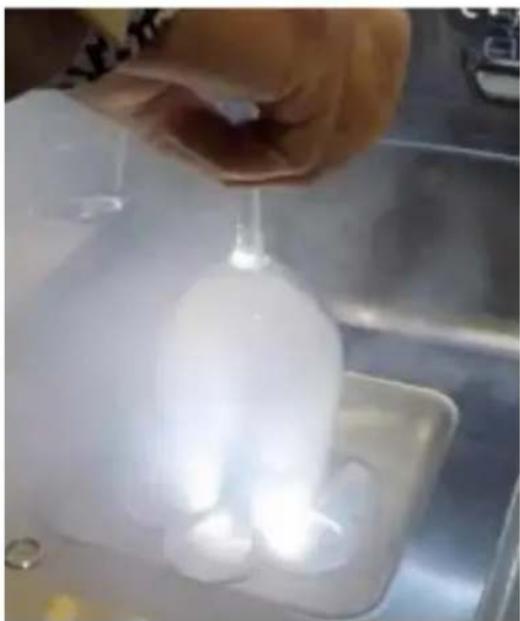

FY-05 : Baissez le verre et appuyez sur le plateau de vidange jusqu'à ce que le gaz s'échappe dehors.

En dessous de 21°C de température ambiante, appuyez simplement 3 fois toutes les 3 secondes, le verre refroidira à environ 5°C. Si besoin, atteignez l'effet de buée, appuyez simplement plusieurs fois. Si le verre est irrégulier ou grand, il est conseillé d'appuyer plusieurs fois pour atteindre l'effet de cuisson idéal.

À la fin de la journée, ou chaque fois que la machine ne sera pas utilisée pendant plus d'une heure il est obligatoire de fermer la clé du circuit de gaz

cylindre.

AVERTISSEMENT : Branchez l'appareil uniquement sur des prises de terre qui correspondent à la tension de l'appareil.

tension et fréquence indiquées sur le moteur!

AVERTISSEMENT : Vérifiez le cordon électrique et la prise pour vous assurer qu'ils sont propres et sécher avant utilisation!

ATTENTION : L'INTERRUPTEUR NE DOIT PAS entrer en contact avec l'eau, gardez-le au sec!

REMPLACEMENT DE LA BOUTEILLE DE GAZ

Lorsque le temps de glaçage dépasse 15 secondes, cela indique qu'il est

il est temps de changer le cylindre, veuillez suivre attentivement ces instructions.

1. Fermez la clé de la bouteille.
2. Appuyez sur la partie semi-sphérique de la machine jusqu'à ce que la pression soit éteint et le circuit est complètement vide.
3. Desserrez l'écrou du tuyau qui relie le tube et la bouteille de gaz
   via l'adaptateur.
4. Pour terminer le processus, nous reconnecterons la machine à la nouvelle bouteille
   recommencer tout le processus.

CONSEILS DE SÉCURITÉ POUR LES BOUTEILLES DE CO2

- La bouteille de gaz de dioxyde de carbone est une bouteille de gaz haute pression, veuillez

faire attention à sa sécurité. • Ne

pas détruire ou manipuler violemment les bouteilles de gaz et ne pas les retirer

avertissements et étiquettes des bouteilles de gaz.

Vérifiez soigneusement la bouteille de gaz avant utilisation pour vous assurer que la vanne de gaz

Le bouton et le couvercle de protection correspondant sont complets et fiables. • N'ouvrez la

vanne d'air que lorsque vous en avez besoin. • Ne faites pas rouler ou

ne laissez pas tomber les bouteilles de gaz directement, ni ne les laissez heurter

et se cognent les uns contre les autres. Empêcher la température du cylindre d'être

trop élevé. Les cylindres doivent être stockés dans un endroit ventilé, frais et sec, à l'abri

des sources de chaleur (telles que la lumière du soleil, le chauffage, le feu de four) et ne doit pas

être roulé, pour empêcher la température du CO2 liquide d'augmenter, le volume

expansion et la formation de gaz à haute pression, entraînant une

risque d'explosion. • Les

cylindres plus grands doivent être fixés avec des chaînes ou des sangles à la partie supérieure

tiers de la hauteur du cylindre. • Avant

de raccorder la bouteille de gaz, nettoyez soigneusement la vanne de gaz et le

poussière au niveau du connecteur pour assurer la sécurité de la connexion. • Lors de

l'ouverture de la vanne d'air, essayez de vous tenir sur le côté, ne faites pas face à l'air

soupape, pour éviter les fuites d'air et les blessures.

Lors de l'ouverture de la soupape d'air, tournez-la doucement et lentement, et ne la tournez pas

violemment.

- Lors du retour de la bouteille, fermez la vanne et remplacez le protecteur

couverture.

- Les bouteilles de gaz vides doivent être marquées « vide ».

Remarque : la valve de la bouteille de CO2 est en haut et le CO2 liquide est en

le fond du cylindre et circule ensuite vers le haut pour se volatiliser.

Les bouteilles ne doivent pas être couchées. Si la bouteille est placée horizontalement et que le

le réducteur de pression est ouvert, le liquide CO2 qui est évacué

se vaporise rapidement, ce qui est sujet à des accidents tels que l'éclatement des voies respiratoires et une

grande quantité de fuite de CO2.

AVERTISSEMENT:

- Ne desserrez pas le connecteur de la bouteille de gaz tant que la vanne de gaz n'est pas fermée.

fermé pour libérer complètement le dioxyde de carbone résiduel dans le

machine.

- En cas de fuite, fermez la vanne d'air et contactez le service après-vente

service.

NETTOYAGE ET ENTRETIEN DE VOTRE MACHINE

Pour nettoyer ou effectuer tout travail de réparation, assurez-vous que le givreur de verre est éteint et

débranchez le cordon de la prise. Vous devez fermer la clé de la bouteille et

appuyez sur la partie semi-sphérique de l'équipement pour éliminer tout le gaz. Il est

il est interdit d'utiliser des détergents caustiques et d'éviter que de l'eau ne pénètre dans la machine.

Nettoyez la machine après chaque utilisation. Nettoyez le couvercle de la machine avec un chiffon doux et humide. Si nécessaire, utilisez un produit de nettoyage non abrasif.
