Produkttyp	Glasmaskin (glaskylare)
Märke	Vevor
Modell	FY-05
Mått (L x B x H)	195 x 195 x 190 mm
Nettovikt	3,6 kg
Strömförsörjning	220-240 V / 50 Hz eller 110-120 V / 60 Hz
Effekt	20 W
Arbetstryck	3,5 - 4,5 MPa
Kylmedel	CO2 (flytande koldioxid)
Rekommenderad omgivningstemperatur	Under 21°C
Kompatibel glastyp	Standardglas, stora eller oregelbundna glas
Belysning	Inbyggd LED (på/av-knapp)
LED-strömförsörjning	3 AA-batterier (ingår ej)
Huvudfunktioner	Snabb frysning av glas, dimeffekt, kylning till cirka 5°C
Användning	Endast inomhus, kommersiellt bruk
Underhåll	Rengör efter varje användning med en mjuk, fuktig trasa; använd inte frätande rengöringsmedel
Säkerhet	Doppa inte; koppla ur före rengöring; använd på en plan, ventilerad yta; utsätt inte för vatten
Reservdelar	CO2-flaskanslutning, muttrar, tätningar, slang, justeringsnyckel
Garanti	Teknisk support via www.vevor.com/support

Vanliga frågor - FY-05 Vevor

Hur installerar man CO2-flaskan på FY-05?

Se till att flaskans ventil är stängd. Placera gummitätningarna i muttern, skruva fast muttern för hand tills den sitter ordentligt, dra sedan åt med medföljande nyckel. Öppna därefter långsamt flaskans ventil medan du står vid sidan.

Varför fryser inte mitt glas ordentligt?

Kontrollera att CO2-flaskan är tillräckligt fylld och att ventilen är öppen. Omgivningstemperaturen måste vara under 21°C. För stora eller oregelbundna glas, tryck flera gånger på avtappningsplattan för bästa effekt.

Hur byter man CO2-flaskan?

Stäng flaskans ventil. Tryck på maskinens halvsfäriska del för att avlägsna resttrycket. Lossa slangmuttern och byt flaska. Återanslut som vid första installationen.

Vad gör man vid gasläckage?

Stäng omedelbart CO2-flaskans ventil och kontakta kundtjänst. Lossa inte någon anslutning förrän trycket är helt avlägsnat.

Hur rengör man maskinen?

Koppla ur apparaten och stäng CO2-flaskan. Torka av locket med en mjuk, fuktig trasa. Använd inte slipande rengöringsmedel och undvik att vatten tränger in.

Vilken typ av CO2-flaska ska man använda?

Använd endast flytande CO2 med sifonrör. Högtrycksgastuber är förbjudna. Flaskan måste placeras upp och ner om den inte har sifonrör.

LED-lampan tänds inte, vad gör man?

Kontrollera att AA-batterierna är korrekt installerade i facket under det svarta locket. Byt ut dem vid behov. LED-lampan tänds när maskinen är i drift.

Kan maskinen användas utomhus?

Nej, användning är endast för inomhusbruk. Placera maskinen på en plan, väl ventilerad yta, skyddad från vatten och värmekällor.

Hur får man en dimmeffekt på glaset?

Efter frysning, tryck flera gånger på avtappningsplattan. Dimman uppstår när fuktig luft kommer i kontakt med det kalla glaset. Ju mer du trycker, desto starkare blir effekten.

Vilka risker finns med CO2?

CO2 är en luktfri och färglös gas. Vid höga koncentrationer kan det orsaka huvudvärk, yrsel och andningssvårigheter. Använd alltid maskinen i ett ventilerat utrymme. Rikta inte strålen mot personer.

BRUKSANVISNING FY-05 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

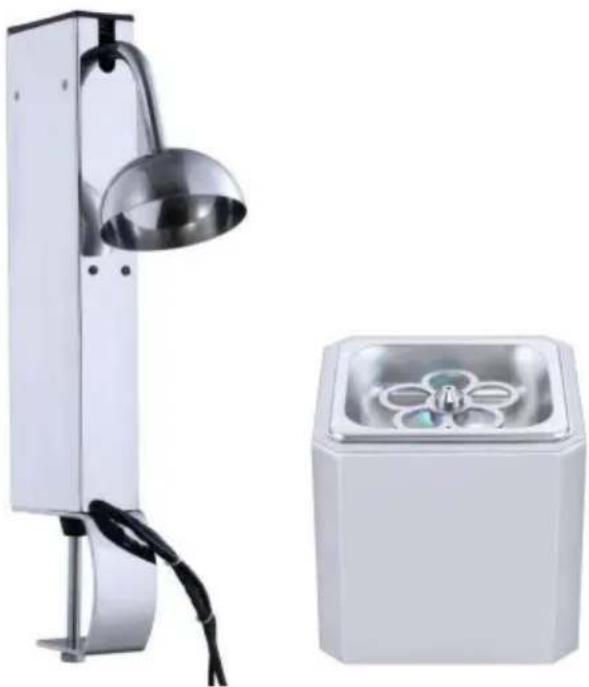

GLAS FROSTER

MODELL: FY-04/FY-05

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skador måste användaren läsa bruksanvisningen noggrant.
	Endast för inomhusbruk
	KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad genom indikerar att produkten kräver separat avfall insamling i Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter märkta får som sådan inte slängas med vanligt hushållsavfall, men måste tas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

VIKTIG SÄKERHETSINFORMATION

Vid användning av elektriska apparater bör grundläggande säkerhetsåtgärder alltid följas, inklusive följande:

1. LÄS ALL INFORMATION INNAN ANVÄNDNING.
2. Endast för kommersiellt bruk.
3. Rör inte jetskyddet med handen.
4. Skydda mot elektriska stötar genom att hålla alla sladdar, kontakter och andra elektriska komponenter borta från vatten eller andra vätskor.
5. Koppla ur enheten när den inte används och före rengöring.
6. Låt enheten svalna innan du sätter på eller tar av delar.
7. Använd inte denna eller någon annan apparat med en skadad elkabel eller kontakt.
8. Använd inte denna eller någon annan apparat efter att den har fungerat fel eller varit skadad på något sätt.
9. Använd inte utomhus.
10. Placera inte på eller nära en het gas- eller elektrisk brännare.
11. Koppla bort enheten och ta sedan bort den elektriska kontakten från vägguttaget.
12. Använd inte apparaten för något annat ändamål än den avsedda användningen.
13. Låt inte denna glasfron röra vid eller täckas av brandfarligt material, såsom gardiner, draperier, väggar, etc., när den är i drift.
14. Rengör inte med skursvampar av metall eftersom bitar kan brytas av och vidröra elektriska komponenter, vilket ökar risken för elektriska stötar.
15. Placera inte vassa eller spetsiga föremål runt produkten för att undvika att repa ytan.
16. Stäng av apparaten genom att dra ut kontakten.
17. Observera att användning av tillbehör som inte rekommenderas av tillverkaren kan leda till skada.
18. Barn måste övervakas när denna produkt används.
19. Denna apparat kan användas av barn från 8 år och uppåt samt personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap, om de har fått handledning eller instruktioner om hur apparaten används på ett säkert sätt och förstår de faror som är involverade. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn.
20. När du använder apparaten i butiker, snackbarer, hotell etc., kontrollera spänning och uttag för att säkerställa att apparaten är korrekt ansluten.
21. Placera enheten på en plan yta som är väl ventilerad.

SPARA DESSA INSTRUKTIONER

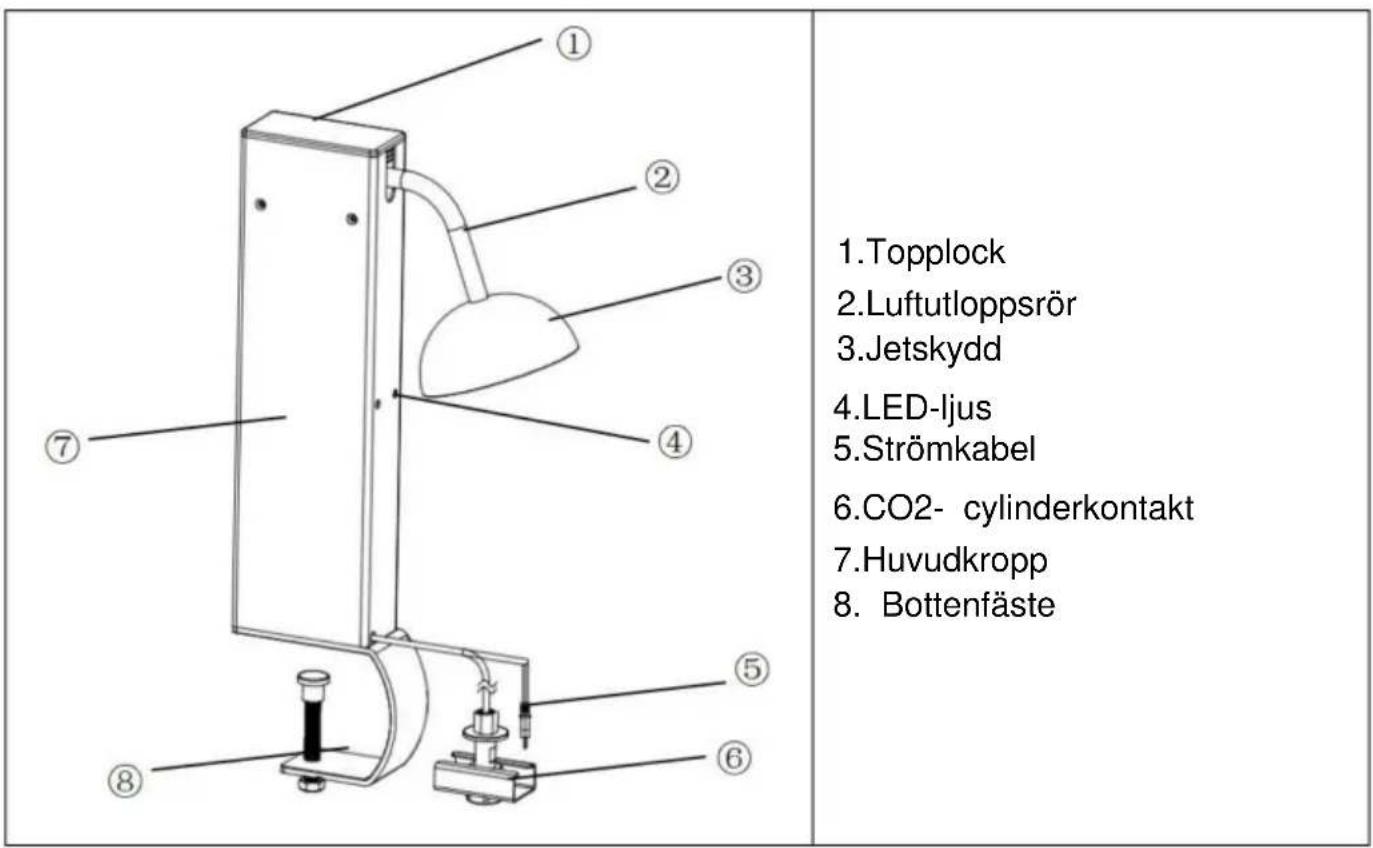

IDENTIFIERING AV NYCKELDELAR

1. Piezometriskt rör 2.Liten fyrkantsnyckel 3.Kopparmutter 4.Strömuttag 5.Strömbrytare 6.Munstycke

7.Plumbricka8.LED-ljus10.Hölje11.Gummifot

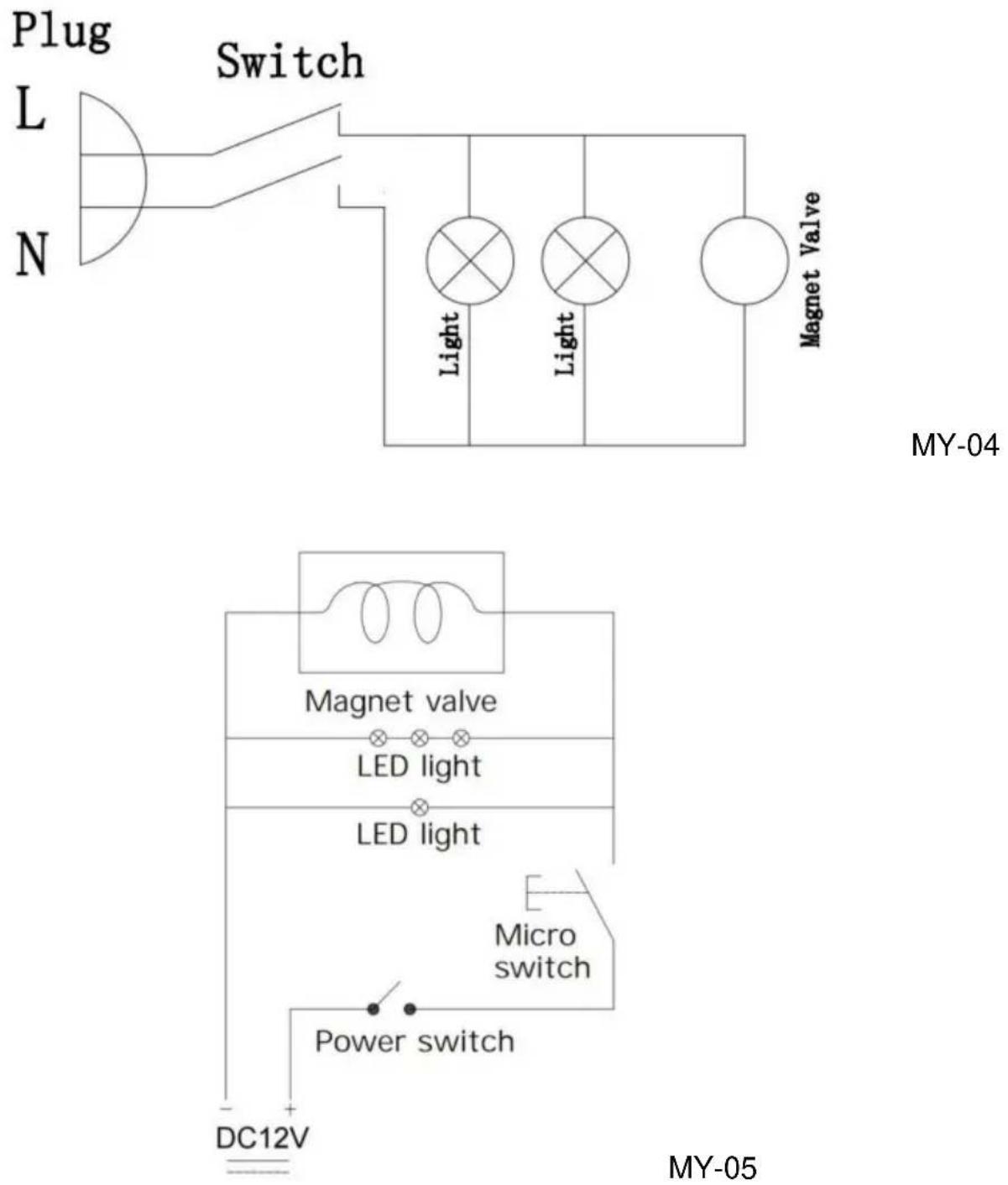

KRETSDIAGRAM

SPECIFIKATIONER

Modell	Spänning / Tryck Frekvens	Produkt storlek (mm)	I. (Kg)	Produkt effekt (W)	Arbetssätt (Mpa)	Kylmedel Typ
	110-120V 60 Hz	120 x 280 x530	5.2	20	3,5-4,5	CO2MY-04
MY-05	220-240V /50Hz 110-120V /60Hz	195 x 195 x190	3.6	20	3,5-4,5	CO2

FÖRBEREDELSER INNAN DU ANVÄNDER DIN MASKIN

Innan du använder din glasfroster, följ dessa enkla instruktioner.

Underlåtenhet att göra det kan orsaka skada på användaren och skada maskinen:

Steg 1

Förbered CO2-tanken för att få perfekt kylningsprestanda.

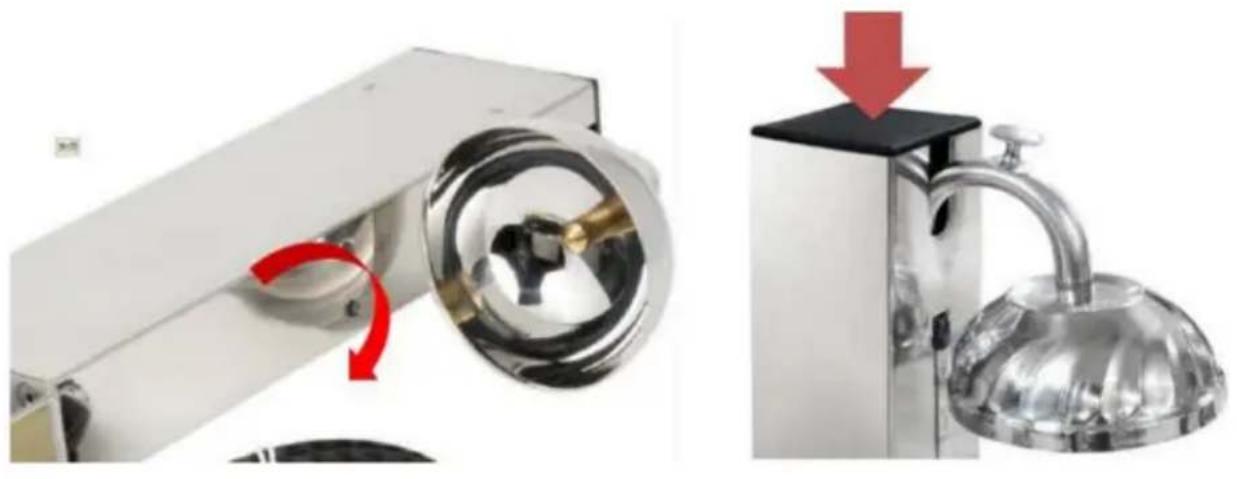

Steg 2 för FY-04

Ta reda på huven från tillbehörspåsen och vrid på gashuven på vår maskin.

Öppna det svarta locket och installera 3st AA-batteri för LED-ljus som lyser under forsterarbete.

VARNING: Denna produkt fungerar endast med flytande CO2. Anslut aldrig några andra komprimerade gasflaskor med högt tryck. En flytande CO2-cylinder med sifonrör är att föredra för att leverera flytande CO2. Om en standard gas-CO2-flaska används, måste cylindern placeras upp och ned för att leverera flytande CO2. Installera denna produkt i ett välventilerat utrymme; annars kan en hög nivå av CO2 ackumuleras.

VARNING: Släpp INTE gasrörsmuttern utan att först ha stängt gasinloppet på flaskan och tömt trycket, töm kretsen på detta sätt!

VARNING: Placera INTE maskinen nära eld, ugnar och andra energipunkter!

INSTALLATION OCH ANVÄNDNING AV DIN MASKIN

Steg 1

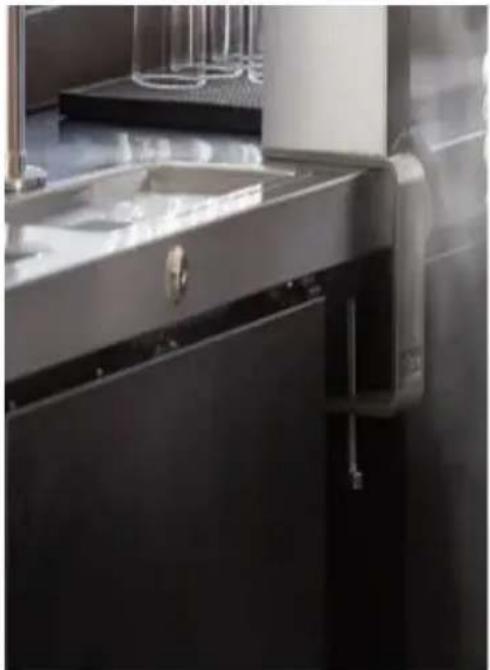

FY-04: Placera maskinen i en plan och fast yta. Håll och justera skruva på undersidan tills den sitter fast i basen. Koppla in eluttaget.

FY-05: Placera maskinen i en plan och fast yta.

Steg 2

Anslut CO2-ventilen. Håll ventilen stängd, stältråden täcker ventilen för säkerhet.

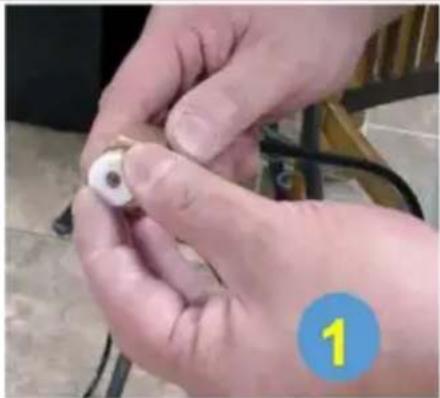

1. Sätt gummitätningsringarna i muttern och använd fingret för att skruva på muttern tills den är helt fast.
2. Använd därefter skiftnyckeln för att dra åt muttern och ventilen.
3. Öppna ventilen, se till att cylindern hålls upp och ner. PS: Stå åt sidan när ventilen är öppen och öppna den mycket långsamt.

Steg 3

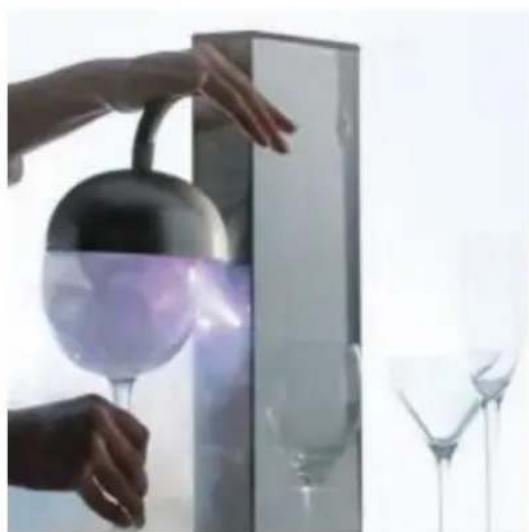

FY-04: Tryck på maskinens luftutloppsrör tills gasen går ut.

Ta sedan över glaset under strålen och håll det i 5-6 sekunder för att frysas.

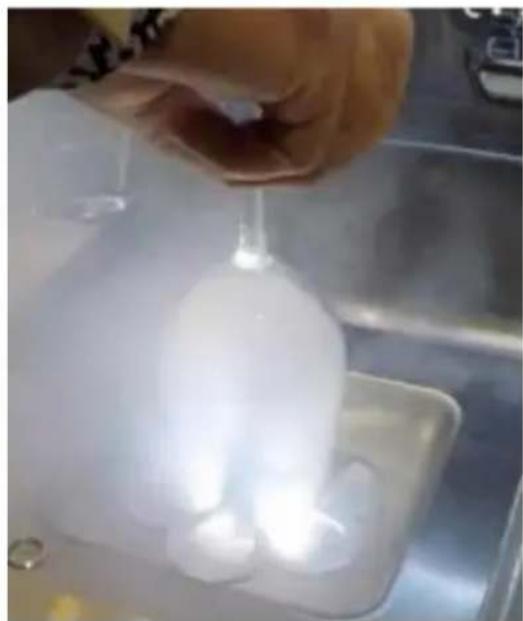

FY-05: Vänd ner glaset och tryck till plommonbrickan tills gasen går ut.

Under 21°C omgivningstemperatur, tryck bara 3 gånger var 3

sekunder kommer glaset att svalna till cirka 5°C. Om det behövs nå till önskad effekt, tryck bara fler gånger. Om glaset är oregelbundet eller stort, föreslås att du trycker fler gånger för att nå idealisk tillagningseffekt.

I slutet av dagen, eller när maskinen inte kommer att användas under mer än 1 timme, är det obligatoriskt att stänga gaskretsens nyckel

cylinder.

VARNING: Anslut endast enheten till jordade uttag som matchar enhetens spänning och frekvens anges på motorn!

VARNING: Kontrollera elsladden och kontakten för att se till att den är ren och torr innan användning!

VARNING: SWITCH får INTE komma i kontakt med vattnet, håll det torrt!

BYTER GASFLASKA

När frostingstiden överstiger 15 sekunder är detta en indikation på att det är dags att byta cylinder, följ dessa instruktioner noggrant.

1. Stäng flaskans nyckel.
2. Tryck ner den halvsfäriska delen av maskinen tills trycket är av och kretsen är helt tom.
3. Lossa muttern på röret som förbinder röret och gasflaskan genom adaptern.
4. För att avsluta processen kommer vi att ansluta maskinen igen till den nya flaskan och börja om hela processen.

SÄKERHETSTIPS FÖR CO2-CYLINDRE

- Koldioxidgasflaskan är en högtrycksgasflaska, var uppmärksam på dess säkerhet.

- Förstör eller behandla inte gasflaskor med våld och ta inte bort varningar och etiketter från gasflaskor.

- Kontrollera gasflaskan noggrant före användning för att säkerställa att gasventilen, ratten och det matchande skyddet är kompletta och pålitliga.

- Öppna luftventilen endast när du behöver använda den.

- Rulla eller tappa inte gasflaskor direkt, och låt inte gasflaskorna stöta och stöta på varandra.

- Förhindra att temperaturen på cylindern är för hög. Cylindrar bör förvaras på en ventilerad, sval, torr plats borta från värmekällor (som solljus, uppvärmning, eld i ugnen) och bör inte rullas, för att förhindra att temperaturen på flytande CO2 stiger, volymen expanderar och bildar högtrycksgas, vilket resulterar i en explosionsrisk.

Innan du ansluter gasflaskan, rengör gasventilen och gasolventilen noggrant från damm vid kontakten för att säkerställa anslutningens säkerhet.

När du öppnar luftventilen, försök att stå vid sidan, vänd inte mot ventilen, för att undvika luftläckage och

skador. • När du öppnar luftventilen, vrid den mjukt och långsamt, och vrid den inte våldsamt.

- När du returnerar cylindern, stäng ventilen och sätt tillbaka skyddskåpan.

- Tomma gasflaskor ska märkas "tomma". • Obs:

Ventilen på CO2-cylindern är överst och den flytande CO2 är i botten av cylindern och cirkulerar sedan till toppen för att förångas.

Cylindrar får inte ligga ner. Om cylindern är placerad horisontellt och tryckreduceringsventilen öppnas, kan CO2-vätskan som spolas ut

förångas snabbt, vilket är benäget för olyckor som luftvägssprängning och stora mängder CO2-läckage.

VARNING:

- Lossa inte gasflaskans anslutning förrän gasventilen är stängd för att helt frigöra den kvarvarande koldioxiden i maskinen.

- Om det finns läckage, stäng luftventilen och kontakta eftermarknadsservice.

RENGÖRING OCH UNDERHÅLL AV DIN MASKIN

För att rengöra eller utföra något reparationsarbete, se till att glasfroster är AV och dra ur sladden ur uttaget. Du bör stänga flaskans nyckel och trycka på den halvsfäriska delen av utrustningen för att ta bort all gas

Det är förbjudet att använda frätande rengöringsmedel och undvik att vatten kommer in i maskinen.

Rengör maskinen efter användning. Rengör locket på maskinen med en mjuk och fuktig trasa.

Om det behövs, använd en icke-slipande rengöringsprodukt.
