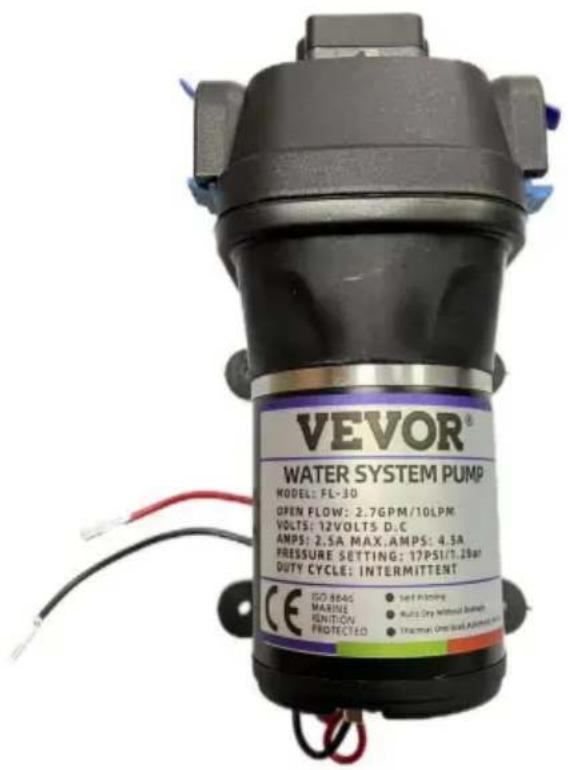

Type de produit	Pompe à membrane auto-amorçante 12 V CC
Marque	Vevor
Modèle	FL-30
Tension d'alimentation	12 V CC
Courant nominal	2,5 A
Courant maximal	4,5 A
Débit à débit libre	10 L/min (2,7 GPM)
Pression de fonctionnement	17 PSI (1,28 bar)
Cycle de service	Intermittent
Auto-amorçage	Oui
Fonctionnement à sec	Possible jusqu'à 10 minutes
Protection thermique	Oui (arrêt automatique en cas de surchauffe)
Bypass intégré	Oui (réglable)
Pressostat réglable	Oui
Raccordement entrée/sortie	3/4" (19 mm) de diamètre intérieur
Fusible recommandé	30 A
Applications	Système d'eau sous pression pour yacht, VR, caravane ; pulvérisateurs ; machines de nettoyage ; système d'eau solaire
Plage d'aspiration maximale	2 m
Portée maximale	12 m

FOIRE AUX QUESTIONS - FL-30 Vevor

Comment installer la pompe FL-30 ?

Fixez la pompe sur une surface stable sans trop serrer les pieds. Utilisez un tuyau renforcé de 3/4" (19 mm) pour l'admission et la sortie. Installez un fusible de 30 A sur le câble positif. Branchez le fil rouge au positif et le noir au négatif de la batterie 12 V.

La pompe ne s'amorce pas, que faire ?

Vérifiez qu'il n'y a pas de fuite d'air dans la conduite d'admission. Assurez-vous que le tuyau d'aspiration n'est pas plié ou obstrué. Vérifiez que la pompe est bien remplie d'eau avant de démarrer. Nettoyez les vannes si nécessaire.

Comment régler le pressostat ?

Ouvrez le couvercle du pressostat sur la tête de pompe. Tournez la vis dans le sens horaire pour augmenter la pression, dans le sens antihoraire pour la diminuer. Ne dépassez pas les limites de pression recommandées.

La pompe s'arrête et redémarre constamment, pourquoi ?

Cela peut être dû à un diamètre de tuyau trop petit, une fuite dans le circuit de sortie, un tuyau plié, ou une obstruction dans la pompe. Vérifiez également que le pressostat est correctement réglé.

Quel fusible utiliser pour la pompe FL-30 ?

Utilisez un fusible de 30 A sur le fil positif. Assurez-vous que le circuit de la pompe ne comporte aucune autre charge électrique.

La pompe fonctionne mais le débit est faible, que vérifier ?

Vérifiez les fuites d'air à l'admission, nettoyez les débris dans la pompe ou la plomberie, inspectez le diaphragme pour détecter des perforations, et assurez-vous que le moteur tourne correctement.

Comment ajuster le bypass ?

Le bypass est préréglé en usine. Si nécessaire, serrez ou desserrez la vis de réglage pour modifier la pression de fonctionnement minimale. Attention : un mauvais réglage peut endommager la pompe. Consultez un technicien si doute.

La pompe est bruyante, comment réduire le bruit ?

Vérifiez que les pieds de montage ne sont pas trop serrés. Utilisez une surface de montage flexible et des tuyaux flexibles pour absorber les vibrations. Serrez les vis de la tête de pompe si elles sont desserrées.

Puis-je utiliser la pompe à sec ?

Oui, la pompe supporte un fonctionnement à sec jusqu'à 10 minutes. Au-delà, cela risque d'endommager le pressostat. Évitez de la faire fonctionner à sec de manière prolongée.

Comment entretenir la pompe FL-30 ?

Nettoyez régulièrement la crépine d'entrée et les vannes. Vérifiez l'état du diaphragme et remplacez-le si perforé. Assurez-vous que les connexions électriques sont propres et serrées. Utilisez de l'eau propre pour éviter les obstructions.

MODE D'EMPLOI FL-30 Vevor

électronique www.vevor.com/support

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

Les expressions « Moitié Économisez », « Moitié Prix » ou toute autre expression similaire que nous utilisons ne représentent qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvrent pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous invitons à vérifier attentivement, lors de votre commande, que vous économisez réellement la moitié du prix par rapport aux grandes marques.

MODÈLE : FL-30 /FL-40

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Des questions sur nos produits ? Besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique :

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet d'une collecte sélective dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits ainsi marqués ne doivent pas être jetés avec les ordures ménagères, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques etélectroniques.

CARACTÉRISTIQUES

- Fonctionnement à sec possible pour des charges

de travailnormales

- Auto-amorçage •

Service intermittent • Automatique : contrôlé par

pressostat •

Fonctionnement silencieux • Modèle de montage

standard de l'industrie • Bypass :

réduit les cycles • Protection thermique

SCÈNE APPLICABLE

- Système d'eau sous pression pour yacht/VR/caravane •

Appareils de pulvérisation (pulvérisateurs montés sur véhicule, pulvérisateurs

électriques) • Machines de nettoyage, humidificateur, purification de l'eau, appareils médicaux

- Remplissage de boissons alimentaires et transfert

de liquides • Système d'eau

solaire • Tout autre système de pressurisation

Modèle FL-40	FL-30
Saisir	12 VCC 12 V	CC
Courant nominal	5,2 A	11 A
Débit nominal	2,5 GPM	4,5 GPM
Pression nominale	17 PSI	40 PSI
Portée maximale	12 m	35 m
Plage d'aspiration maximale	2 m	3 m

INSTALLATION

Matériels

1 pompe à membrane avec accessoires associés
2 (au moins) morceaux de tuyau flexible renforcé, avec effondrement
résistance de deux fois la pression d'effondrement d'entrée (le tuyau doit être d'au3/4 bins

IDENTIFIER)

3 colliers de serrage et vis en acier inoxydable

4 vis pour fixer la pompe à la surface de montage

1 interrupteur de coupure électrique

1 fusible

1 tournevis

1 outil de coupe robuste pour tubes

(si désiré) Ruban téflon ómastic

Installation

1. La pompe peut être montée dans n'importe quelle position. Si elle est montée verticalement, la tête de la pompe doit être en position basse pour éviter les fuites dans le moteur boîtier en cas de dysfonctionnement.

2. Fixez les pieds, mais ne les comprimez pas. Serrez trop fort.
   les vis peuvent réduire leur capacité à dissiper le bruit et les vibrations.

3. Le tuyau d'admission doit être un tuyau renforcé d'au moins 3/4" (19 mm) de diamètre intérieur. Principal
   la conduite de distribution de la sortie de la pompe doit également avoir un diamètre intérieur de 3/4" (19 mm) avec
   lignes d'alimentation de dérivation et individuelles vers des sorties d'au moins 3/8" (10 mm).
4. Plomber le système en utilisant une haute pression (2x la puissance de la pompe), tressée et flexible
   tubes pour minimiser les vibrations/le bruit.
5. Ne pas appliquer une pression d'entrée supérieure à 30 psi. En général, éviter
   toute pression d'admission complètement.
6. Évitez tout pli ou raccord qui pourrait entraîner des restrictions excessives.
7. La crépine doit être fixée du côté de l'entrée.
8. Les raccords doivent être fixés pour éviter les fuites.
9. Utilisez des colliers aux deux extrémités du tuyau pour éviter les fuites d'air dans la conduite d'eau.
10. Si un clapet anti-retour est installé dans la plomberie, il doit avoir une fissure
    pression ne dépassant pas 2 psi.
11. Si vous appliquez un produit d'étanchéité ou du ruban de plomberie, veillez à ne pas trop serrer, car
    ils peuvent être aspirés dans la pompe.
12. Cette pompe doit être câblée sur son propre circuit dédié. Connectez le
    fil positif (rouge) à la borne positive de votre batterie et au négatif
    fil (noir) à la borne négative de votre batterie.
13. Dans un endroit facilement accessible, installez un interrupteur pour contrôler l'électricité
    la pompe. Éteignez la pompe lorsqu'elle n'est pas utilisée pendant de longues périodes ou lorsque
    le réservoir est vide.
14. Le circuit électrique doit être protégé par une protection contre les surintensités
    dispositif (fusible) dans le câble positif. Cette pompe nécessite un fusible de 30 ampères.
15. Le circuit de la pompe ne doit inclure aucune autre charge électrique.
16. Comme la pompe d'alimentation en eau n'est pas essentielle, reportez-vous au schéma de câblage
    sous les informations électriques. Assurez-vous d'avoir le bon dimensionnement de fil pour
    la longueur du fil que vous utilisez.
17. Après l'installation, vérifiez la tension au niveau du moteur de la pompe. La tension doit être
    vérifié lorsque la pompe fonctionne. La pleine tension doit être disponible au
    moteur de la pompe à toubment.

INFORMATIONS ÉLECTRIQUES

Fonction de régulation de pression : Le point saillant de la tête de pompe est équipé du pressostat, qui peut ouvrir le couvercle du pressostat, serrer dans le sens des aiguilles d'une montre pour augmenter la pression, desserrer dans le sens inverse des aiguilles d'une montre pour réduire la pression.

Clé	Description	Quantité
UN	Ensemble de tête d'opme	1
B	Ensemble de soupapes	1
C	Assemblage dediaphragme	1
D	Ensemble moteur	1
1	Pressostat	1
2	Diaphragme dupressostat	1
3	Tête de pompe	1
4	Clip de fixation rapide	2
5	Diaphragme	1
6	pieds en caoutchouc	2
7	Moteur	1

DÉPANNAGE

POMPE À DÉBIT PULSATOIRECYCLES MARCHE ETARRÊT	1. L'équipement de tuyauterie d'entrée ou de sortie d'eau avec un diamètre trop petit. 2.Veuillez vérifier si le joint est serré, ou le tuyau de sortie d'eauil y a une fuite de gaz.3.Veuillez vérifier si le tuyau flexible d'eaula prise est nouée ou pliée. 4. Vérifiez s'il y apompe existe fonctionnement bloqué, veuillez essayer de maintenir un drainage régulier.
DÉFAUT D'AMORÇAGE MAISLE MOTEUR NE FONCTIONNE PASDÉCHARGE DE LAPOMPE	1. Conduite d'admission ou de refoulement restreinte.Fuite d'air dans la conduite d'admission.2. Diaphragme de pompe perforé.L'alimentation initiale en ampères n'est pas suffisante pour démarrer le moteur.3. Débris obstrués dans les valves.4. Fissure dans le boîtier de la pompe.
LE MOTEUR NE S'ALLUMBAS	1. Câblage desserré ou incorrect.2. Le circuit de la pompe n'a pas d'alimentation.3. Fusible grillé ou protection thermique déclenchée.4. Pressostat défectueux.5. Moteur défectueux.
LA POMPE NE S'ARRÊTE PASAPRÈS TOUS LES RENCONTREFERMÉ	1. Diaphragme perforé.2. Fuite de la conduite de refoulement.3. Pressostat défectueux.4. Tension insuffisante.5. Vannes obstruées dans la tête de pompe.
FAIBLE DÉBIT ET PRESSION	1. Fuite d'air à l'admission de la pompe.2. Accumulation de débris à l'intérieur de la pompe ou plomberie.3. Roulement de pompe usé (éventuellement accompagné par un bruit fort).4. Diaphragme perforé5. Moteur défectueux.
BRUYANT	1. Vérifiez si les pieds de montage sont comprimés trop serré.2. La surface de montage est-elle flexible ? Si oui, peut-être ajouter du bruit.3. Vérifiez si la tête/les vis sont desserrées.4. Si la pompe est raccordée à un tuyau rigide, alors il peut transmettre le bruit píasilement.

À PROPOS DU BYPASS

Veuillez consulter un technicien professionnel dans le cas où le bypass est nécessaire réglage. Un réglage incorrect de la dérivation peut endommager la pompe.

Le bypass est préréglé pour un fonctionnement optimal de la pompe. Si votre l'application nécessite un réglage différent pour le bypass, vous pouvez le modifier vous-même. Serrez soigneusement la vis pour augmenter ou desserrez-la pour diminuer la pression minimale de fonctionnement bypass.

MÉTHODE DE CONNEXION DE LA POMPE 12 V OU 24 V (BATTERIE OU TRANSFORMATEUR)

1. Il est nécessaire d'assurer un débit d'eau régulier lorsque la pompe à eau fonctionne, pour éviter d'endommager le pressostat en raison du blocage du fonctionnement de la pompe!
2. Bien que la pompe à eau supporte le fonctionnement à sec en peu de temps, veuillez ne pas dépasser 10 minutes!
3. Il s'agit d'une pompe à membrane auto-absorbante dotée d'une légère fonction d'étanchéité, veuillez ne pas la mettre directement dans l'eau !
4. C'est une pompe à eau propre, veuillez ne pas pomper les eaux usées avec des impuretés pour éviter le blocage de la tête de pompe!
5. Il est normal que le moteur soit chaud lorsque la pompe est utilisée, car le protecteur de contrôle de température a été intégré, il cessera automatiquement de fonctionner lorsque la température atteint un certain degré Celsius, n'hésitez pas à l'utiliser.
