MANUALE UTENTE FL-30 Vevor

Supporto tecnico e certificato garanzia

Manuale della pompa a membrana

MODELLO: FL-30 /FL-40

Continuiamo a impegnarci per fornirvi strumenti a prezzipetitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili da noi rispetto ai principali marchi e non significa necessariamente coprire tutte le categorie di utensili da noi offerte. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi.

MODELLO: FL-30 /FL-40

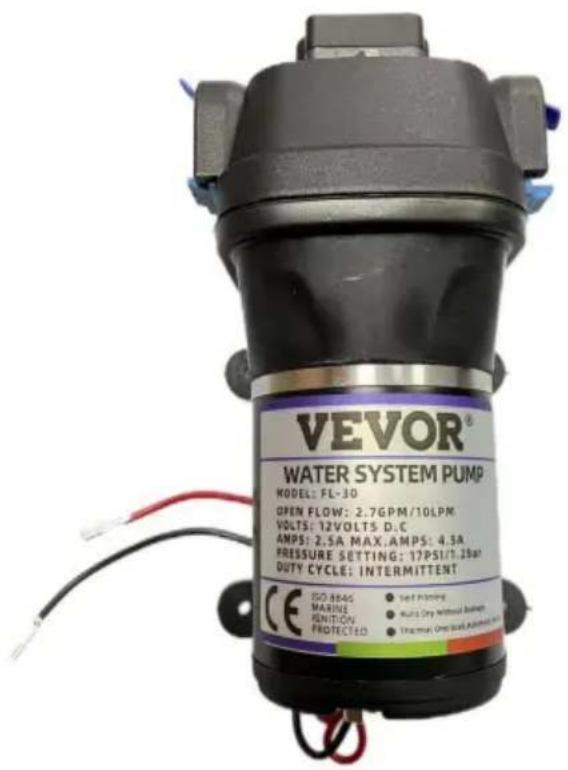

VEVOR® WATER SYSTEM PUMP MODEL: FL-30 OPEN FLOW: 2.7GPM/10LPM VOLTS: 12VOLTS D.C AMPS: 2.5A MAX.AMPS: 4.5A PRESSURE SETTING: 17PSI/T.28bit DUTY CYCLE: INTERMITTENT ISO 8846 MARINE HENSITOW PROTECTED ● Self-Picking ● Multi Dry Nettoil Burnage ● Tractor One-Load Automatic Test

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci: Assistenza

tecnica e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE.Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata nell'Unione Europea. Questo si applica al prodotto e a tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere conferiti presso un punto di raccolta per il riciclaggio di apparecchiature elettriche elettroniche.

CARATTERISTICHE

- Capacità di funzionamento a secco per carichi di lavoro normali •

Autoadescante •

Servizio intermittente • Automatico: controllato da pressostato •

Funzionamento silenzioso • Modello di montaggio standard del settore • Bypass:

riduce il ciclo • Proteziortermica

SCENA APPLICABILE

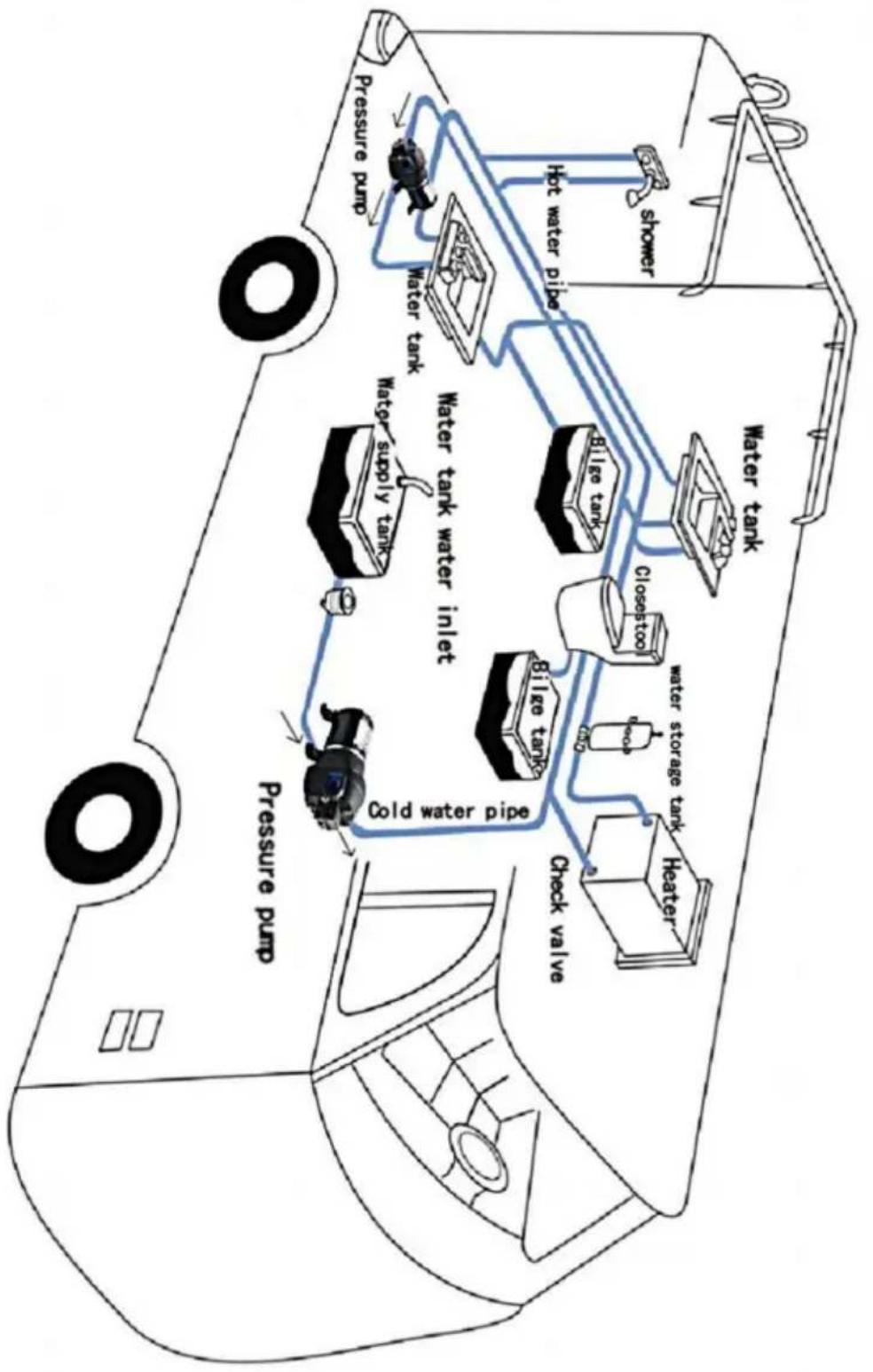

• Sistema di acqua pressurizzata per yacht/camper/roulotte
• Apparecchiature per spruzzatori (spruzzatori montati su veicoli, spruzzatori
  elettrici) • Macchine per la pulizia, umidificatori, purificazione dell'acqua, apparecchiature
  mediche • Riempimento di bevande e trasferimento
  di liquidi • Sistema solare
  per l'acqua • Qualsiasi altro sistema di pressurizzazione

Modello FL-40	FL-30
Ingresso	DC12V	DC12V
Corrente nominale	5.2 A	11 A
	2,5 GPMata nominale	4,5 GPM
Pressione nominale	17 PSI	40 psi
Portata massima	12 m	35 metri
Portata massima di aspirazione	2 m	3 metri

INSTALLAZIONE

Materiali

1 pompa a membrana con relativi accessori
2 (almeno) pezzi di tubo flessibile rinforzato, con collasso

forza pari al doppio della pressione di collasso in ingresso (il tubo flessibile deve essere di almeno 3/4" ID )

3 fascette stringitubo in acciaio inossidabile e viti
4 viti per fissare la pompa alla superficie di montaggio

1 interruttore di interruzione elettrica
1 fusibile
1 cacciavite
1 potente strumento di taglio per tubi

(se desiderato) Nastro in teflon o sigillante

Impostare

1. La pompa può essere montata in qualsiasi posizione. Se montata verticalmente, la testa della pompa deve essere in posizione abbassata per evitare perdite nel motore involucro in caso di malfunzionamento.

2. Fissare i piedini, ma non comprimerli. Stringere eccessivamente i fissaggi le viti possono ridurre la loro capacità di dissipare rumore e vibrazioni.

3. Il tubo di aspirazione deve essere un tubo rinforzato con un diametro interno minimo di 3/4" (19 mm). Principale la linea di distribuzione dall'uscita della pompa deve avere un diametro interno di 3/4" (19 mm) con diramazioni e linee di alimentazione individuali verso prese di diametro non inferiore a 3/8" (10 mm).
4. Collegare il sistema utilizzando un tubo flessibile intrecciato ad alta pressione (potenza nominale della pompa 2x) tubi per ridurre al minimo vibrazioni/rumore.
5. Non applicare una pressione di ingresso superiore a 30 psi. In generale, cercare di evitare completamente qualsiasi pressione di ingresso.
6. Evitare qualsiasi piega o raccordo che potrebbe causare restrizioni eccessive.
7. Il filtro deve essere fissato sul lato di ingresso.
8. I raccordi devono essere fissati per evitare perdite.
9. Utilizzare fascette su entrambe le estremità del tubo per evitare perdite d'aria nella linea dell'acqua.
10. Se nell'impianto idraulico è installata una valvola di ritegno, questa deve avere una fessurazione pressione non superiore a 2 psi.
11. Se si applica un sigillante o un nastro idraulico, fare attenzione a non stringere eccessivamente, poiché potrebbero essere risucchiati nella pompa.
12. Questa pompa deve essere cablata su un circuito dedicato. Collegare il cavo positivo (rosso) al terminale positivo della batteria e al terminale negativo filo (nero) al terminale negativo della batteria.
13. Installare in un luogo facilmente accessibile un interruttore per controllare l'elettricità la pompa. Spegnere la pompa quando non viene utilizzata per lunghi periodi o quando il serbatoio è vuoto.
14. Il circuito elettrico deve essere protetto con una protezione da sovracorrente dispositivo (fusibile) nel cavo positivo. Questa pompa richiede un fusibile da 30 ampere.
15. Il circuito della pompa non deve includere altri carichi elettrici.
16. Poiché la pompa di alimentazione dell'acqua non è essenziale, fare riferimento alla tabella dei cavi sotto le informazioni elettriche. Assicurarsi di avere le dimensioni corrette dei cavi per la lunghezza del filo che stai utilizzando.
17. Dopo l'installazione, controllare la tensione sul motore della pompa. La tensione dovrebbe essere controllato quando la pompa è in funzione. La piena tensione deve essere disponibile motore della pompa in ogniomento.

INFORMAZIONI ELETTRICHE

Funzione di regolazione della pressione: il punto saliente nella testa della pompa è dotato di un pressostato, che può aprire il coperchio del pressostato, stringendo in senso orario per aumentare la pressione, allentando in senso antiorario per ridurla.

Chiave	Descrizione	Quantità
UN 1	Gruppo testa pompa
B	Gruppo valvola	1
C	Gruppo membrana	1
D	Gruppo motore	1
1	Pressostato	1
2	Membrana del pressostato	1
3	Testa della pompa	1
4	Clip di attacco rapido	2
5	Diaframma	1
6	Piedini in gomma	2
7	Motore	1

RISOLUZIONE DEIPROBLEMI

POMPA A FLUSSO PULSANTECICLI ACCESI ESPEGNI	1. L'attrezzatura di tubazione di ingresso o uscita dell'acqua con un diametro troppo piccolo. 2. Si prega di controllare se il giunto è serrato, o il tubo di scarico dell'acqua è in perdita di gas.3. Verificare se il tubo flessibile dell'acqua la presa è annodata o piegata. 4. Controllare se c'è esiste un funzionamento bloccato della pompa, provare a mantenere un drenaggio regolare.
MANCATO INNESCO MAIL MOTORE NON FUNZIONASCARICO POMPA	1. Linea di aspirazione o di scarico ristretta.Perdita d'aria nella linea di aspirazione.2. Membrana della pompa forata.L'alimentazione iniziale dell'amplificatore non è sufficiente per avviare il motore.3. Detriti intasati nelle valvole.4. Crepa nell'alloggiamento della pompa.
IL MOTORE NON SI ACCENDE	1.Cavi allentati o non funzionanti.2.Il circuito della pompa non è alimentato.3.Fusibile bruciato o protezione termica scattata.4.Pressostato guasto.5. Motore difettoso.
LA POMPA NON SI SPEGNEDOPO CHE TUTTE LE PARTITE SONOCHIUSO	1.Diaframma perforato.2. Perdita nella linea di scarico.3.Pressostato difettoso.4.Tensione insufficiente.5.Valvole ostruite nella testa della pompa.
BASSA PORTATA E PRESSIONE	1. Perdita d'aria all'aspirazione della pompa.2. Accumulo di detriti all'interno della pompa o impianti idraulici.3. Cuscinetto della pompa usurato (eventualmente accompagnato da forti rumori).4.Diaframma perforato5. Motore difettoso.
RUMOROSO	1. Verificare se i piedini di montaggio sono compressi troppo stretto.2. La superficie di montaggio è flessibile? In tal caso, potrebbe aggiungere rumore.3. Controllare che le viti/testa non siano allentate.4.Se la pompa è collegata con un tubo rigido, allora potrebbe trasmettere il rumore piàcilmente.

INFORMAZIONI SULLA BYPASS

Si prega di consultare un tecnico professionista nel caso in cui sia necessario il bypass regolazione. Una regolazione impropria del bypass può danneggiare la pompa. Il bypass è preimpostato per un funzionamento ottimale della pompa. Se il tuo l'applicazione richiede un'impostazione diversa per il bypass, è possibile modificarla te stesso. Stringere con attenzione la vite per aumentare o allentare la vite per diminuire la pressione minima di esercizio bypass.

1. È necessario garantire una regolare erogazione dell'acqua quando la pompa dell'acqua è in funzione, per evitare danni al pressostato dovuti al bloccopreda!
2. Sebbene la pompa dell'acqua supporti il funzionamento a secco in tempi brevi, non superare i 10 minuti!
3. Si tratta di una pompa a membrana autoassorbente con una leggera funzione impermeabile, non immergerla direttamente nell'acqua!
4. Si tratta di una pompa per acqua pulita, non pompare liquami con impurità per evitare il blocco della testa della pompa!
5. È normale che il motore sia caldo quando la pompa è in uso, poiché è integrato un dispositivo di protezione del controllo TEMP, che smetterà automaticamente di funzionare quando la temperatura raggiunge un certo grado Celsius. Non esitatizzatoarlo.
