BEDIENUNGSANLEITUNG FL-30 Vevor

Technischer Support und E-Garantizertifikat

Handbuch fürMembranpumpen

MODELL: FL-30 / FL-40

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisenzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder ähnliche Ausdrücke stellen lediglich eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den großen Top-Marken tatsächlich die Hälfte sparen.

MODELL: FL-30 /FL-40

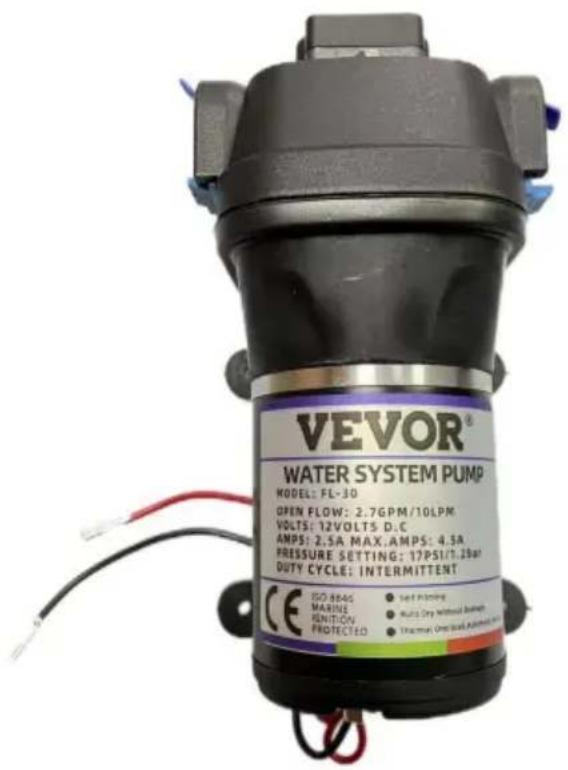

VEVOR® WATER SYSTEM PUMP MODEL: FL-30 OPEN FLOW: 2.7GPM/10LPM VOLTS: 12VOLTS D.C AMPS: 2.5A MAX.AMPS: 4.5A PRESSURE SETTING: 17PSI/T.28bit DUTY CYCLE: INTERMITTENT ISO 8846 MARINE HENSITOW PROTECTED ● Self-Picking ● Multi Dry Nettoil Burnage ● Tractor One-lead Automatic motor

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Entsprechend gekennzeichnete Produkte dürfen nicht im Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegebenwerden.

MERKMALE

- Trockenlauffähig bei normaler Arbeitsbelastung •

Selbstansaugend

- Aussetzbetrieb

Automatisch: Steuerung durch Druckschalter • Leiser

Betrieb • Montagemuster

nach Industriestandard • Bypass: reduziert Zyklen

- Wärmeschutz

ANWENDBARE SZENE

- Druckwassersystem für Yachten/Wohnmobile/Caravans •

Sprühvorrichtungen (fahrzeugmontierte Sprühgeräte, elektrische Sprühgeräte) •

Reinigungsmaschinen, Luftbefeuchter, Wasseraufbereitung, medizinische Geräte • Abfüllung von

Lebensmitteln und Getränken und Flüssigkeitstransfer

• Solarwassersystem • Alle

anderen Drucksysteme

SPEZIFIKATIONSPARAMETER

Modell FL-40	FL-30
Eingang	DC12V	DC12V
Nennstrom	5,2 A	11 A
Nenndurchfluss	2,5 GPM	4,5 GPM
Nenndruck	17 PSI	40 PSI
Maximaler Hub	12 m	35 m
Maximale Saugreichweite	2 m	3 m

INSTALLATION

Materialien

1 Membranpumpe mit entsprechendem Zubehör
2 (mindestens) Stücke flexibler, verstärkter Schlauchleitung, mit kollabierenden
Festigkeit von doppeltem Einlass-Zusammenbruchsdruck (Schlauch muss mindestens 364n

AUSWEIS)

3 Schlauchschellen und Schrauben aus Edelstahl
4 Schrauben zur Befestigung der Pumpe an der Montagefläche

1 elektrischer Trennschalter

1 Sicherung

1 Schraubendreher

1 starkes Schneidwerkzeug für Schläuche

(falls gewünscht) Teflonband oder Dichtmittel

Aufstellen

1. Die Pumpe kann in jeder beliebigen Position montiert werden. Bei vertikaler Montage Der Pumpenkopf sollte sich in der unteren Position befinden, um ein Auslaufen in den Motor zu vermeiden Gehäuse im Falle einer Fehlfunktion.

2. Sichern Sie die Füße, ohne sie zusammenzudrücken. Ein zu festes Festziehen der Sicherung Schrauben können ihre Fähigkeit zur Schall- und Vibrationsableitung beeinträchtigen.

3. Der Ansaugschlauch muss ein verstärkter Schlauch mit einem Innendurchmesser von mindestens 3/4" (19 mm) sein.
   Die Verteilungsleitung vom Pumpenauslass sollte ebenfalls einen Innendurchmesser von 3/4" (19 mm) haben Abzweig- und Einzelversorgungsleitungen an Auslässe mit einem Durchmesser von mindestens 3/8" (10 mm) anschließen.
4. Das System mit Hochdruck (2x Pumpenleistung), geflochtenem, flexiblem Schläuche, um Vibrationen/Lärm zu minimieren.
5. Verwenden Sie keinen Eingangsdruck über 30 psi. Vermeiden Sie generell jeglicher Eingangsdruck vollständig.
6. Vermeiden Sie Knicke oder Armaturen, die zu übermäßigen Einschränkungen führen könnten.
7. Das Sieb sollte an der Einlassseite angebracht werden.
8. Die Armaturen müssen gesichert werden, um ein Auslaufen zu vermeiden.
9. Verwenden Sie an beiden Enden des Schlauchs Klemmen, um ein Eindringen von Luft in die Wasserleitung zu verhindern.
10. Wenn ein Rückschlagventil in der Rohrleitung installiert ist, muss es eine Rissbildung haben Druck von nicht mehr als 2 psi.
    11.Wenn Sie Dichtungsmittel oder Klempnerband auftragen, achten Sie darauf, dass Sie es nicht zu fest anziehen, da Sie könnten in die Pumpe gesaugt werden.
11. Diese Pumpe sollte an einen eigenen Stromkreis angeschlossen werden. Schließen Sie die Pluskabel (rot) an den Pluspol Ihrer Batterie und den Minuspol Kabel (schwarz) an den Minuspol Ihrer Batterie.
12. Installieren Sie an einer leicht zugänglichen Stelle einen Schalter zur Steuerung der Stromversorgung Schalten Sie die Pumpe aus, wenn sie längere Zeit nicht verwendet wird oder wenn der Tank ist leer.
13. Der Stromkreis sollte mit einem Überstromschutz geschützt werden Gerät (Sicherung) im Pluskabel. Diese Pumpe benötigt eine 30-Ampere-Sicherung.
14. Der Pumpenstromkreis sollte keine anderen elektrischen Lasten enthalten.
15. Da die Wasserversorgungspumpe nicht unbedingt erforderlich ist, beachten Sie bitte den Kabelplan unter den elektrischen Informationen. Stellen Sie sicher, dass Sie die richtige Kabelgröße für die Länge des von Ihnen verwendeten Kabels.
16. Überprüfen Sie nach der Installation die Spannung am Pumpenmotor. Die Spannung sollte Die Pumpe muss bei laufendem Betrieb geprüft werden. Die volle Spannung muss am Pumpenmotor jederzeit.

Druckregulierungsfunktion: Der hervorstechende Punkt im Pumpenkopf ist mit einem Druckschalter ausgestattet, der die Abdeckung des Druckschalters öffnen kann. Durch Anziehen im Uhrzeigersinn wird der Druck erhöht, durch Lösen gegen den Uhrzeigersinn wird der Druck verringert.

Schlüssel	Beschreibung	Menge
A	Pumpenkopfbaugruppe	1
B	Ventilbaugruppe	1
C	Membranbaugruppe	1
D	Motorbaugruppe	1
1	Druckschalter	1
2	Membran desDruckschalters	1
3	Pumpenkopf	1
4	Schnellbefestigungssclip	2
5	Membran	1
6	Gummifüße	2
7	Motor	1

FEHLERBEHEBUNG

PULSIERENDE DURCHFLUSSPUMPEZYKLEN EIN UNDAUS	1.Die Rohrausrüstung des Wassereinlasses oder -auslasses mit zu kleinem Durchmesser. 2.Bitte überprüfen Sie, ob die Verbindung festgezogen ist oder das Wasserauslassrohr ist ein Gasleck.3.Bitte überprüfen Sie, ob der flexible Wasserschlauch Steckdose ist verknotet oder verbogen. 4.Überprüfen Sie, ob Pumpe blockiert Betrieb vorhanden, versuchen Stätte Sorgen Sie für eine reibungslosEntwässerung.
FEHLER BEIM VORSPÜLEN, ABERMOTOR FUNKTIONIERT NEINPUMPENENTLADUNG	1. Einlass- oder Auslassleitung verstopft.Luftleck in der Ansaugleitung.2. Durchstochene Pumpenmembran.Die anfängliche Ampereversorgung reicht nicht aus, um ausreichen Starten Sie den Motor.3. Die Ventile sind durch Schmutz verstopft.4. Riss im Pumpengehäuse.
MOTOR LÄSST SICH NICHEINSCHALTEN	1. Lose oder unsachgemäße Verkabelung.2. Der Pumpenkreis hat keinen Strom.3. Sicherung durchgebrannt oder Thermoschutz ausgelöst.4. Druckschalter defekt.5. Defekter Motor.
PUMPE LÄSST SICH NICHT AUSSCHALTENNACHDEM ALLE SPIELEGESCHLOSSEN	1. Durchstochenes Zwerchfell.2. Leck in der Abflussleitung.3. Druckschalter defekt.4. Unzureichende Spannung.5. Verstopfte Ventile im Pumpenkopf.
NIEDRIGER DURCHFLUSS UND DRUCK	1. Luftleck am Pumpeneinlass.2. Ansammlung von Schmutz in der Pumpe oder Sanitär.3.Verschlissenes Pumpenlager (ggf. mit durch laute Geräusche).4. Durchstochenes Zwerchfell5. Defekter Motor.
LAUT	1.Überprüfen Sie, ob die Montagefüße zusammengedrückt sind zu eng.2.Ist die Montagefläche flexibel? Wenn ja, kann Rauschen hinzufügen.3. Auf lose Köpfe/Schrauben prüfen.4.Wenn die Pumpe mit einem starren Rohr verbunderdast, Dadurch kann es leichter zu einer Geräuschübertragung kommen.

ÜBER DIE UMGEHUNGSSTRASSE

Bitte wenden Sie sich an einen professionellen Techniker, falls der Bypass

Eine falsche Einstellung des Bypasses kann zu Schäden an der Pumpe führen.

Der Bypass ist für einen optimalen Betrieb der Pumpe voreingestellt. Wenn Ihr

Wenn die Anwendung eine andere Einstellung für den Bypass erfordert, können Sie diese ändern selbst. Ziehen Sie die Schraube vorsichtig an, um sie zu vergrößern, oder lösen Sie sie, um Verringern Sie den Mindestbetriebsdruck despasses.

ANSCHLUSSMETHODE DER 12 V ODER 24 V PUMPE (BATTERIE ODER TRANSFORMATOR)

1. Es ist notwendig, eine gleichmäßige Wasserabgabe sicherzustellen, wenn die Wasserpumpe in Betrieb ist, um eine Beschädigung des Druckschalters durch einen blockierten Pumpenbetrieb zu vermeiden!
2. Obwohl die Wasserpumpe den Trockenbetrieb für kurze Zeit unterstützt, sollte dieser 10 Minuten nicht überschreiten!
3. Es handelt sich um eine selbstabsorbierende Membranpumpe mit leichter Wasserdichtigkeitsfunktion. Bitte legen Sie sie nicht direkt ins Wasser!
4. Es handelt sich um eine Pumpe für sauberes Wasser. Bitte pumpen Sie kein Abwasser mit Verunreinigungen, um eine Blockierung des Pumpenkopfes zu vermeiden!
5. Es ist normal, dass der Motor heiß ist, wenn die Pumpe in Betrieb ist. Da der Temperaturkontrollschutz eingebaut ist, stoppt er automatisch den Betrieb, wenn die Temperatur einen bestimmten Grad Celsius erreicht. Sie können ihn bedenkenlos verwenden.

In China hergestellt

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat
