Type de produit	Ponceuse à broche oscillante
Marque	Vevor
Modèle	BOSS200
Alimentation électrique	110-120 V ~ 60 Hz (450 W) ou 230 V ~ 50 Hz (450 W)
Vitesse à vide	2400 tr/min (110-120 V) / 2000 tr/min (230 V)
Oscillations par minute	58 OPM
Taille de la broche	1/2" (12,7 mm)
Tailles des manchons de ponçage	1/2", 3/4", 1", 1-1/2", 2", 3"
Hauteur maximale de la pièce	3-6/7" (environ 98 mm)
Poids	17 kg (37,5 lb)
Type d'interrupteur	Marche/Arrêt avec clé de sécurité amovible
Matériaux utilisés	Bois et matériaux similaires uniquement
Équipement de protection recommandé	Lunettes de sécurité, protection auditive, masque anti-poussière
Système de dépoussiérage	Raccord pour aspirateur (diamètre extérieur 6,5 cm, intérieur 5,7 cm)
Installation requise	Montage sur établi ou plaque de montage (boulons non fournis)
Entretien	Nettoyage régulier, pas de lubrification nécessaire (roulements étanches)
Réparabilité	Réparation par un technicien qualifié, pièces de rechange identiques
Garantie	Garantie conditionnelle (utilisation du dépoussiérage obligatoire)

FOIRE AUX QUESTIONS - BOSS200 Vevor

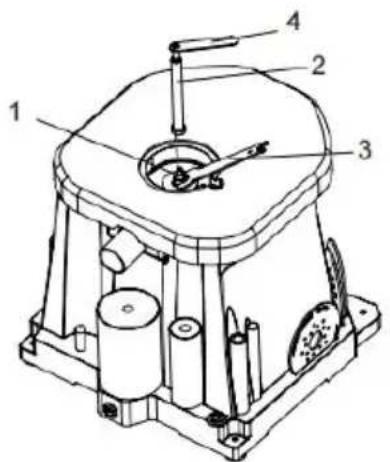

Comment installer la broche sur la ponceuse BOSS200 ?

Débranchez d'abord la machine. Insérez l'arbre principal I dans l'arbre principal II, maintenez l'arbre II en position, puis vissez l'arbre I dans le sens des aiguilles d'une montre à l'aide de la clé fournie.

Quels manchons de ponçage sont compatibles avec ce modèle ?

Les manchons de tailles 1/2", 3/4", 1", 1-1/2", 2" et 3" sont compatibles. Le manchon 1/2" se fixe directement sur la broche sans tambour.

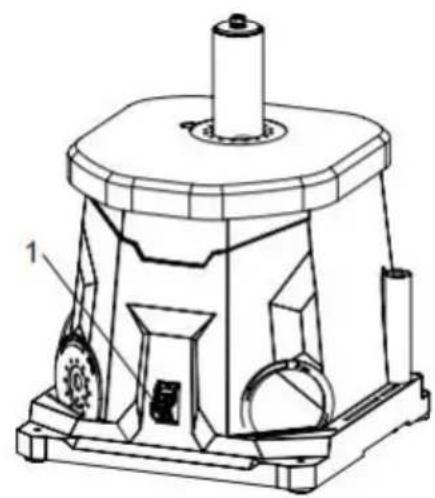

Comment utiliser la clé de sécurité de l'interrupteur ?

Insérez la clé de sécurité dans le centre de l'interrupteur, puis soulevez l'interrupteur pour allumer. Pour éteindre, appuyez sur l'interrupteur et retirez la clé après l'arrêt complet. Rangez-la hors de portée des enfants.

Quelle est la tension d'alimentation de la ponceuse ?

Le modèle BOSS200 est disponible en version 110-120 V ~ 60 Hz (450 W) ou 230 V ~ 50 Hz (450 W). Vérifiez la plaque signalétique de votre appareil.

Puis-je poncer des matériaux autres que le bois ?

Non, cette ponceuse est conçue uniquement pour le bois et les matériaux similaires. Le ponçage d'autres matériaux peut entraîner un incendie, des blessures ou des dommages.

Comment nettoyer la ponceuse après utilisation ?

Débranchez l'outil. Utilisez un aspirateur pour enlever la poussière et les copeaux. Essuyez les surfaces avec un chiffon doux ou une brosse. N'utilisez pas de solvants sur les pièces en plastique.

Que faire si la ponceuse ne démarre pas ?

Vérifiez le cordon d'alimentation, la rallonge et la prise. Assurez-vous que la clé de sécurité est insérée. Si le problème persiste, appuyez sur le disjoncteur ou contactez le service client. Les réparations doivent être effectuées par un technicien qualifié.

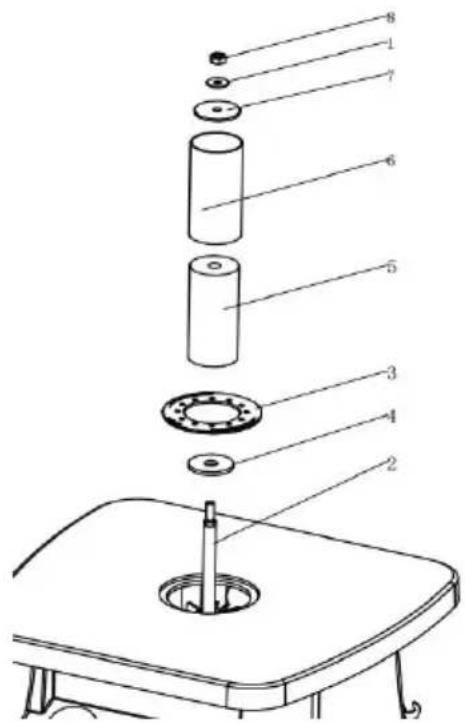

Comment installer la plaque à gorge correcte ?

Choisissez la plaque à gorge correspondant au diamètre du tambour. La taille est indiquée sur la surface de la plaque. Installez-la avant de fixer le tambour et le manchon. Cela minimise l'espace et réduit les risques de blessure.

Faut-il un système de dépoussiérage pour garantir la garantie ?

Oui, l'absence de système de dépoussiérage annule la garantie. Utilisez un aspirateur adapté avec un tuyau de 2,46 pouces (6,5 cm de diamètre extérieur).

Comment ranger les manchons de ponçage ?

Rangez-les à plat dans un endroit propre et sec, à l'abri des températures extrêmes. Ne les pliez pas pour éviter d'endommager le grain.

MODE D'EMPLOI BOSS200 Vevor

Ceci est l'instruction originale, veuillez lire toutes les instructions du manuel. Veuillez lire attentivement ce manuel d'utilisation avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser de ne pas vous informer ultérieurement des mises à jour technologiques ou logicielles de notre produit.

	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instruction
	Ce symbole, placé devant une remarque de sécurité, une précaution, un avertissement ou un danger. Ignore avertissement peut entraîner un accident. Pour réduire risques de blessure, d'incendie ou d'électrocution, veuill toujours suivre les recommandations ci-dessous.
	ÉLIMINATION CORRECTE Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet collecte sélective dans l'Union européenne. Ceci s'appli au produit et à tous les accessoires marqués de ce Les produits ainsi marqués ne doivent pas être jetés les ordures ménagères, mais doivent être déposés dar point de collecte pour le recyclage des appareils élect et électroniques.
	Avertissement - Assurez-vous de porter des lunettes d protection lorsque vous utilisez ce produit.
	Avertissement - Assurez-vous de porter des protections auditives lorsque vous utilisez ce produit.
	Avertissement - Assurez-vous de porter un masque anti-poussière lorsque vous utilisez ce produit.
	Avertissement - Débranchez la fiche secteur de la pris électrique

SPÉCIFICATIONS

Modèle	BOSS200		BOSS200/1
Pouvoir	CA 110-120 V, 6 Hz, 450 W S1	CA 230 V, 50 Hz, 450 W S1	CA 110-120 V, 60 Hz, 450 W	CA 230 V, 50 450 W S1
Vitesse à vide	2400 tr/min ± 5	2000 tr/min ± 5 %	2400 tr/min ± 5 %	2000 tr/min ± 5 %
Oscillations	58 OPM
Taille de la broche	1/2"
Tailles des manchons de ponçage	1/2", 3/4", 1", 1-1/2", 2", 3"
Hauteur maximale de la pièce	3-6/7"
Poids	37,5 livres (17 kg)		33 livres (15 kg)
Type d' interrupteur

AVERTISSEMENT !

Veuillez lire attentivement tous les avertissements de sécurité et toutes les instructions. Le non-respect de ces avertissements et instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves.

CONSIGNES DE SÉCURITÉ - DÉFINITIONS

SÉCURITÉ DE LA ZONE DE TRAVAIL

1. Maintenez la zone de travail propre et bien éclairée. Les zones encombrées ou sombres favorisent les accidents.
2. N'utilisez pas d'outils électriques dans des atmosphères explosives, comme en présence de liquides, de gaz ou de poussières inflammables.

Les outils électriques créent des étincelles qui peuvent enflammer la poussière ou les fumées.

Tenez les enfants et les personnes à proximité éloignées lorsque vous utilisez un outil électrique. Toute distraction peut entraîner une perte de contrôle.

1. Tenez les enfants et les personnes à proximité éloignés lorsque vous utilisez un outil électrique. Toute distraction peut entraîner une perte de contrôle.

La fiche des outils électriques doit être adaptée à la prise. Ne jamais modifier la fiche.

1. La fiche des outils électriques doit être adaptée à la prise. Ne jamais modifier la fiche.

N'utilisez pas d'adaptateur avec des outils électriques reliés à la terre. Des fiches non modifiées et des prises adaptées réduiront le risque de choc électrique.

1. Évitez tout contact corporel avec des surfaces mises à la terre ou reliées à la terre telles que des tuyaux,

radiateurs, cuisinières et réfrigérateurs. Le risque de choc électrique est accru si votre corps est relié à la terre.

1. N'exposez pas les outils électriques à la pluie ou à l'humidité. La pénétration d'eau dans un outil électrique augmente le risque de choc électrique.
2. Ne pas maltraiter le cordon. Ne jamais l'utiliser pour transporter, tirer ou débrancher un appareil.

l'outil électrique. Tenir le cordon éloigné de la chaleur, de l'huile, des bords tranchants ou des objets en mouvement.

pièces. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique.

1. Lorsque vous utilisez un outil électrique à l'extérieur, utilisez une rallonge adaptée

utilisation en extérieur. L'utilisation d'un cordon adapté à une utilisation en extérieur réduit le risque de choc électrique.

1. Si l'utilisation d'un outil électrique dans un endroit humide est inévitable, utilisez une prise de terre.

Alimentation protégée par un disjoncteur différentiel (DDFT). L'utilisation d'un DDFT réduit le risque de choc électrique.

SÉCURITÉ PERSONNELLE

1. Restez vigilant, surveillez ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas d'outil électrique si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention pendant

L'utilisation d'outils électriques peut entraîner des blessures graves.

1. Utilisez un équipement de protection individuelle. Portez toujours des lunettes de protection.

Des équipements tels qu'un masque respiratoire, des chaussures de sécurité antidérapantes et une protection auditive utilisés dans des conditions appropriées réduiront le risque de blessures corporelles.

1. Évitez tout démarrage intempestif. Assurez-vous que l'interrupteur est en position d'arrêt.

Avant de brancher l'outil à la source d'alimentation et/ou à la batterie, de le saisir ou de le transporter. Porter un outil électrique avec le doigt sur l'interrupteur ou

L'utilisation d'outils électriques sous tension dont l'interrupteur est en position de marche peut entraîner des accidents.

1. Retirez toute clé de réglage ou clé avant de mettre l'outil électrique sous tension.

Une clé ou une clé laissée attachée à une pièce rotative de l'outil électrique entraînera

des blessures corporelles.

1. Ne vous penchez pas trop. Gardez toujours une bonne posture et un équilibre. Ceci

permet un meilleur contrôle de l'outil électrique dans des situations inattendues.

1. Habillez-vous correctement. Ne portez pas de vêtements amples ni de bijoux. Gardez vos cheveux et

vêtements éloignés des pièces mobiles. Des vêtements amples, des bijoux ou des cheveux longs peuvent être

coincés dans des pièces mobiles.

1. Si des dispositifs sont prévus pour le raccordement d'installations d'extraction et de collecte des poussières, assurez-vous qu'ils sont

correctement raccordés et utilisés. L'utilisation de systèmes de collecte des poussières peut réduire les risques liés à la poussière.

UTILISATION ET ENTRETIEN DES OUTILS ÉLECTRIQUES

1. Ne forcez pas avec l'outil électrique. Utilisez l'outil électrique adapté à votre application.

L'outil électrique approprié fera le travail mieux et de manière plus sûre au rythme auquel il

a été conçu.

1. N'utilisez pas l'outil électrique si l'interrupteur ne permet pas de l'allumer ou de l'éteindre.

Un outil électrique qui ne peut pas être contrôlé avec l'interrupteur est dangereux et doit être

réparé.

1. Débranchez la fiche de la source d'alimentation et/ou la batterie de l'outil électrique avant d'effectuer des réglages, de changer des accessoires ou

de ranger les outils électriques. Ces mesures de sécurité préventives réduisent le risque de démarrage

accidentel de l'outil électrique.

1. Rangez les outils électriques inutilisés hors de portée des enfants et ne laissez pas

des personnes qui ne connaissent pas l'outil électrique ou ces instructions utiliser l'outil

électrique. Les outils électriques sont dangereux entre les mains d'utilisateurs non formés.

1. Entretenez les outils électriques. Vérifiez l'alignement et le grippage des pièces mobiles.

les bris de pièces et toute autre condition pouvant affecter le fonctionnement de l'outil électrique

En cas de dommage, faites réparer l'outil électrique avant utilisation. De nombreux

Les accidents sont causés par des outils électriques mal entretenus.

1. Gardez les outils de coupe bien affûtés et propres. Des outils de coupe bien entretenus avec des bords tranchants sont moins susceptibles de se coincer et sont plus faciles à contrôler.
2. Utiliser l'outil électrique, les accessoires, les embouts, etc. conformément aux présentes instructions, en tenant compte des conditions de travail et de la tâche à effectuer. L'utilisation de l'outil électrique pour des opérations autres que celles prévues peut entraîner une situation dangereuse.
3. Utilisez des pinces pour fixer votre pièce à une surface stable. Tenir la pièce à la main ou utiliser votre corps pour la soutenir peut entraîner une perte de contrôle.
4. MAINTENEZ LES PROTECTIONS EN PLACE et en état de fonctionnement.

SERVICE

1. Faites entretenir votre outil électrique par un réparateur qualifié utilisant uniquement

des pièces de rechange identiques. Cela garantira la sécurité de l'outil électrique maintenu.

AVERTISSEMENT CONCERNANT LA PROPOSITION 65 DE LA CALIFORNIE

Certaines poussières générées par le ponçage, le sciage, le meulage, le perçage et d'autres activités de construction peuvent contenir des produits chimiques, comme le plomb, reconnus par l'État de Californie comme pouvant causer le cancer, des anomalies congénitales ou d'autres problèmes de reproduction. Lavez-vous les mains après manipulation. Voici quelques exemples de ces produits chimiques :

• Le plomb provenant des peintures à base de plomb.
• La silice cristalline provenant de briques, de ciment et d'autres produits de maçonnerie.
• L'arsenic et le chrome provenant du bois traité chimiquement.

Votre risque lié à ces expositions varie en fonction de la fréquence à laquelle vous effectuez ce type d'activité.

travail. Pour réduire votre exposition à ces produits chimiques, travaillez dans un endroit bien ventilé.

avec des équipements de sécurité approuvés tels que des masques anti-poussière spécialement conçus pour filtrer les particules microscopiques.

SÉCURITÉ DE LA PONCEUSE À BROCHE

AVERTISSEMENT !

N'utilisez pas l'outil électrique avant d'avoir lu et compris les instructions suivantes et les étiquettes d'avertissement.

1. UTILISATION DE L'OUTIL. Cette ponceuse est conçue pour poncer le bois et les produits similaires.

uniquement. Le ponçage ou le meulage d'autres matériaux peut entraîner un incendie, des blessures ou des dommages.

L'utilisation de la machine à toute autre fin pour laquelle elle n'est pas conçue peut entraîner des blessures graves, des dommages à la machine et l'annulation de la garantie.

1. MONTAGE DE LA MACHINE. Pour garantir la sécurité de fonctionnement, la ponceuse doit être solidement fixée.

Montée sur une surface plane et stable ou sur un support.

1. SÉCURITÉ PERSONNELLE
2. Portez toujours des lunettes homologuées ANSI Z87.1 avec protections latérales, une protection auditive et un masque anti-poussière.
3. Ne portez pas de vêtements amples ni de bijoux, car ils pourraient être attrapés par l'outil. Attachez les cheveux longs en arrière.

- NE PAS porter de gants lorsque vous utilisez cette machine.

1. CÂBLES ÉLECTRIQUES. Tenir les câbles éloignés de la chaleur, de l'huile, des bords tranchants et des objets en mouvement.

pièces de l'outil. Faites remplacer ou réparer les cordons endommagés ou usés par un électricien.

immédiatement.

1. INSPECTION DES OUTILS ET ACCESSOIRES. Avant utilisation, vérifiez l'outil et les

accessoires pour tout dommage ou pièce manquante. N'utilisez pas l'outil si une pièce est

manquante ou endommagée. Assurez-vous que tous les réglages sont corrects et que toutes les connexions sont bien serrées. Maintenez toutes les protections en place.

1. ACCESSOIRES DE PONÇAGE

- N'utilisez pas de manchons ou de tambours de ponçage endommagés, déchirés ou desserrés. Remplacez-les.

manchons de ponçage usés ou endommagés avant l'opération.

- Débranchez toujours l'appareil avant d'effectuer des réglages ou de changer le papier de verre, les tambours en caoutchouc ou les plaques à gorge.

- Utilisez toujours la plaque à aiguille qui correspond au diamètre du tambour pour minimiser l'espace entre le tambour et l'ouverture de la plaque à aiguille ; cela réduira le risque de

blessures corporelles.

1. EXIGENCES RELATIVES AUX PIÈCES À TRAVAILLER

- Ne placez que des pièces suffisamment robustes pour résister à la force de ponçage de la

broche.

• Inspectez la pièce avant de la poncer pour déceler les imperfections, les clous, agrafes, etc. Ne poncez jamais une pièce présentant des imperfections douteuses ou des corps étrangers incrustés.
• Lors du ponçage d'une grande pièce, prévoyez un support supplémentaire. Ne poncez pas la pièce sans support.
• Poncez une seule pièce à la fois.

8. PRÉVENTION DES DÉMARRAGES ACCIDENTELS. Assurez-vous que

l'interrupteur d'alimentation est en position OFF.

Avant de brancher la machine, mettez-la en position OFF. Assurez-vous toujours que l'interrupteur d'alimentation est bien en position OFF.

La machine doit être en position OFF et débranchée lors du nettoyage, de l'assemblage, des opérations de configuration ou lorsqu'elle n'est pas utilisée.

1. N'utilisez pas cet outil tant qu'il n'est pas complètement assemblé et installé conformément aux instructions.

aux instructions.

1. Retirez les morceaux de rebut et autres objets de la table et du manchon de ponçage

avant d'allumer la ponceuse.

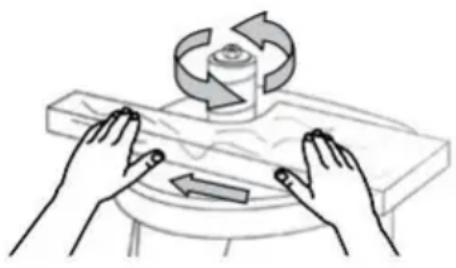

11. ALIMENTATION DE LA PIÈCE

- Laisser la broche atteindre sa vitesse maximale avant d'avancer la pièce. Ne pas mettre la machine sous tension.

Ne pas mettre la machine sous tension pendant que le manchon de ponçage est en contact avec la pièce.

- Soyez attentif au sens de rotation de la broche (sens inverse des aiguilles d'une montre). Avancez uniquement

la pièce contre la rotation de la broche.

Maintenez fermement la pièce et appuyez-la légèrement contre la broche. Ne forcez pas.

coincer une pièce dans la surface de ponçage.

1. Ne touchez pas les pièces mobiles. Gardez les mains éloignées du tambour pendant son fonctionnement.

Si un nettoyage est nécessaire, utilisez une brosse pour enlever la sciure et les copeaux au lieu de vos

mains.

1. N'effectuez jamais de travaux de disposition, d'assemblage ou de réglage de la table pendant que la ponceuse est en marche.

en fonctionnement.

1. Après avoir éteint la ponceuse, attendez que la broche s'arrête complètement avant de toucher la pièce.
2. Éteignez et débranchez toujours la machine avant de la nettoyer ou d'effectuer des réglages.

ou changer d'accessoires. Des démarrages accidentels peuvent se produire si l'outil est branché.

lors d'un changement ou d'un réglage d'accessoire.

1. NETTOYAGE. N'utilisez jamais de solvants pour nettoyer les pièces en plastique. Les solvants pourraient dissoudre

ou endommager le matériau. Utilisez uniquement un chiffon doux et humide pour nettoyer les pièces en plastique.

1. REMPLACEMENTS. Si un composant de votre ponceuse est manquant ou endommagé,

vieilli ou tombe en panne de quelque façon que ce soit, éteignez l'interrupteur et retirez la fiche de l'alimentation électrique

prise. Remplacez les pièces manquantes, endommagées ou défectueuses en utilisant uniquement des pièces de rechange identiques avant de reprendre le fonctionnement.

Ces consignes de sécurité ne peuvent pas vous avertir de tous les scénarios qui pourraient se produire.

Des problèmes peuvent survenir avec cet outil, alors assurez-vous toujours de rester vigilant et de faire preuve de bon sens pendant l'utilisation.

SÉCURITÉ ÉLECTRIQUE

1. FICHE POLARISÉE. Pour réduire le risque de choc électrique, cet équipement est équipé d'une

fiche polarisée (une broche est plus large que l'autre). Cette fiche ne s'insère dans une prise polarisée que d'une seule manière. Si elle ne s'insère pas complètement, retournez-la. Si elle ne s'insère toujours pas, contactez un électricien qualifié pour installer une prise adaptée. Ne modifiez en aucun cas la fiche de l'appareil ni la rallonge.

1. La protection par disjoncteur de fuite à la terre (GFCI) doit être

fournie sur le circuit ou la prise utilisée pour cet outil électrique afin de réduire le risque de choc électrique.

1. ENTRETIEN ET RÉPARATION. Pour éviter tout danger, les appareils électriques doivent être utilisés uniquement

réparés par un technicien de service qualifié utilisant des pièces de rechange d'origine.

DIRECTIVES ET RECOMMANDATIONS POUR LES RALLONGES ÉLECTRIQUES

Lorsque vous utilisez une rallonge, assurez-vous qu'elle soit suffisamment épaisse pour supporter le courant consommé par votre appareil. Une rallonge sous-dimensionnée entraînera une chute de tension, entraînant une perte de puissance et une surchauffe. Le tableau ci-dessous indique la section correcte à utiliser en fonction de la longueur et de l'intensité du cordon. En cas de doute, utilisez une rallonge plus épaisse. Plus le calibre est petit, plus la rallonge est épaisse.

INTENSITÉ DE COURANT	CALIBRE REQUIS POUR LES RALLONGES
	25 pieds	50 pieds	100 pieds	150 pieds
4A	calibre 18	calibre 16	calibre 16	calibre 14

1. INSPECTEZ LA RALLONGE AVANT UTILISATION. Assurez-vous que votre rallonge est correctement câblée et en bon état. Remplacez toujours une rallonge endommagée ou faites-la réparer par un professionnel avant de l'utiliser.
2. N'UTILISEZ PAS LA RALLONGE DE FAÇON ABUSIVE. Ne tirez pas sur le cordon pour le débrancher.

Prise de courant ; débranchez toujours en tirant sur la fiche. Débranchez la rallonge de la prise avant de débrancher le produit de la rallonge. Protégez les rallonges des objets tranchants, de la chaleur excessive et des zones humides.

1. UTILISEZ UN CIRCUIT ÉLECTRIQUE SÉPARÉ POUR VOTRE OUTIL. Ce circuit ne doit pas être inférieur à un fil de calibre 12 et doit être protégé par un fusible temporisé de 15 A.

Avant de connecter le moteur à la ligne électrique, assurez-vous que l'interrupteur est sur OFF.

La position et le courant électrique sont identiques à ceux indiqués sur la plaque signalétique du moteur. Un fonctionnement à une tension inférieure endommagera le moteur.

CONTENU DE L'EMBALLAGE

Avant d'utiliser la ponceuse à broche, vous devez configurer la machine en installant le

Tambour de ponçage, manchon de ponçage, plaque à gorge et rondelle adaptés à votre utilisation. Vérifiez votre liste de colisage en vous référant au schéma ci-dessous. Si une pièce est endommagée ou manquante, veuillez contacter notre service client.

INSTRUCTIONS D'UTILISATION

AVERTISSEMENT !

Ne branchez pas et n'allumez pas l'outil tant qu'il n'est pas entièrement assemblé conformément aux instructions.

Le non-respect des consignes de sécurité peut entraîner des blessures graves. Consultez le schéma de la liste de colisage à la page 8 pour vous assurer des plaques à gorge, des tambours et des rondelles de taille adaptée à chaque manchon de ponçage. Pour garantir un bon maintien de la pièce et minimiser le jeu, utilisez la plaque à gorge adaptée au tambour et au manchon que vous utiliserez. La taille de la plaque à gorge est indiquée sur la surface de la plaque. REMARQUE : Le manchon de ponçage de petite taille ne comprend pas de

tambour. Il se fixe directement sur la broche nu

INSTALLATION DE LA BROCHE

1. Débranchez la machine de la source d'alimentation.
2. Insérez l'arbre principal I (2) dans l'arbre principal II (1).
3. Maintenez l'arbre principal II (1) en position de la...

1. Vissez l'arbre principal I (2) dans le sens des aiguilles d'une montre sur l'arbre principal II (1) à l'aide de la clé pour la broche (4).

INSTALLATION DES ACCESSOIRES

1. Faites glisser la rondelle de broche inférieure sur l'arbre de broche (2).
2. Installez le tambour en caoutchouc (5) sur la broche (2), puis le manchon de ponçage et la plaque à gorge (3) correspondants. Assurez-vous que la face imprimée de la plaque à gorge est orientée vers le haut.

REMARQUE : Le manchon 1/2" est installé directement sur la broche.

1. Fixez l'accessoire de ponçage en place avec la plaque de pression de tambour de ponçage appropriée (7) et la rondelle plate D8 (1).

Serrez l'écrou hexagonal supérieur M8 (8) à l'aide d'une clé jusqu'à ce que le tambour de ponçage soit complètement déployé et maintienne fermement le manchon de ponçage. Ce dernier ne peut pas tourner librement sans la rotation du tambour de ponçage.

MONTAGE DE LA MACHINE

Pour un fonctionnement sûr, la machine doit être fixée sur un établi ou une surface plane et sécurisée.

La base de la machine comporte quatre trous de fixation de 6 mm. Placez la ponceuse sur la surface de montage et insérez un crayon dans les trous pour marquer leur emplacement. Retirez la ponceuse et percez les trous de fixation. Alignez ensuite la base de la ponceuse sur les trous de fixation et fixez-la à l'aide de quatre boulons de fixation, rondelles, rondelles frein et écrous hexagonaux (matériel de montage non fourni). Serrez fermement les écrous hexagonaux.

Pour un montage temporaire, fixez la ponceuse à une plaque de montage et utilisez 2 grandes pinces en C pour fixer la plaque de montage à une surface solide.

GARDE SUPÉRIEURE

AVERTISSEMENT !

Les opérations de ponçage génèrent de la poussière et peuvent produire des particules nocives pour la santé. Portez toujours un masque anti-poussière et utilisez un système de dépoussiérage adapté.

Pour connecter un système de dépoussiérage à la machine :

1. Installez un tuyau à poussière de 2,46 pouces (non inclus) sur le port à poussière et fixez le tuyau en place avec un collier de serrage si nécessaire (non inclus).

poussière et fixez le tuyau en place avec un collier de serrage si nécessaire (non inclus).

1. Tirez sur le tuyau pour vous assurer que le raccord est bien serré. Un ajustement serré est nécessaire pour un bon fonctionnement.
2. Raccordez l'autre extrémité du tuyau à poussière au système de dépoussiérage de votre choix. Un adaptateur pour orifice de dépoussiérage (non fourni) peut être nécessaire, selon la taille de l'entrée de votre aspirateur. L'orifice de dépoussiérage a un diamètre extérieur de 6,5 cm et un diamètre intérieur de 5,7 cm.

REMARQUE : L'absence de système de dépoussiérage annulera la garantie de cet appareil. L'utilisation d'un système de dépoussiérage est obligatoire pour que la garantie soit valable.

INTERRUPTEUR MARCHE/ARRÊT AVEC CLÉ DE SÉCURITÉ

L'interrupteur marche/arrêt à clé (1) est destiné à empêcher toute utilisation non autorisée de la ponceuse.

1. Pour mettre la ponceuse en marche, insérez la clé de sécurité dans la fente au centre de l'interrupteur. Soulevez l'interrupteur pour mettre la ponceuse en marche.
2. Pour éteindre la ponceuse, appuyez sur l'interrupteur. Retirez la clé de sécurité une fois la ponceuse complètement arrêtée en la tirant doucement.

AVERTISSEMENT : Retirez la clé de sécurité lorsque la ponceuse n'est pas utilisée. Rangez-la dans un endroit sûr, hors de portée des enfants.

FONCTIONNEMENT DE LA PONCEUSE À BROCHE

1. Assurez-vous que la machine a été solidement montée et que tous les accessoires ont été correctement installés conformément aux instructions de la section pages 9-10.
2. Branchez et allumez la ponceuse. Laissez la broche atteindre sa vitesse maximale.
3. Maintenez fermement la pièce à deux mains pour un contrôle optimal. Guidez lentement la pièce dans le sens contraire de la rotation de la broche.

REMARQUE : La broche tourne dans le sens inverse des aiguilles d'une montre. Guidez la pièce de droite à gauche. Si vous la guidez dans le sens inverse, la force exercée par le manchon de ponçage en rotation aura tendance à projeter la pièce loin du manchon, ce qui pourrait entraîner des blessures.

1. Maintenez la pièce contre la table en appuyant doucement sur le manchon de ponçage jusqu'à obtenir la courbe souhaitée. Ne forcez pas la pièce contre le manchon de ponçage.
2. Lorsque vous avez terminé, éteignez la ponceuse et attendez que la broche s'arrête complètement.
3. Retirez la clé de sécurité et débranchez la machine de la prise. Suivez les instructions d'entretien à la page suivante pour nettoyer et entretenir votre ponceuse.

MAINTENANCE

Pour éviter les accidents, éteignez et débranchez l'outil de la prise électrique avant de le nettoyer, de le régler ou d'effectuer des travaux d'entretien ou de lubrification.

AVERTISSEMENT !

Toute tentative de réparation ou de remplacement de composants électriques de cet outil peut être dangereuse. L'entretien de l'outil doit être effectué par un technicien qualifié. Lors de l'entretien, utilisez uniquement des pièces de rechange identiques. L'utilisation d'autres pièces peut être dangereuse ou entraîner une défaillance du produit.

INSPECTION DE ROUTINE

Avant chaque utilisation, inspectez l'état général de l'outil. Si l'une des conditions suivantes se présente, n'utilisez pas l'outil jusqu'à ce que les pièces soient remplacées ou que l'aiguiseur soit correctement réparé.

Vérifiez :

• Matériel desserré ou montage incorrect,
• Désalignement ou grippage des pièces mobiles, • Cordon/câblage électrique endommagé,
• Pièces fissurées ou cassées, et

- Toute autre condition pouvant affecter son fonctionnement en toute sécurité.

1. Après chaque opération, utilisez un aspirateur pour éliminer la poussière et les copeaux des surfaces de l'outil, du carter du moteur et de la zone de travail. Veillez à ce que les ouvertures de ventilation soient exemptes de poussière et de débris afin d'éviter toute surchauffe du moteur.
2. Essuyez les surfaces de l'outil avec un chiffon doux ou une brosse. Veillez à ce que l'eau ne pénètre pas dans l'outil.
3. Retirez régulièrement la plaque à gorge et la rondelle de broche inférieure pour éliminer toute accumulation de poussière dans la zone de la plaque à gorge.

ATTENTION : La plupart des plastiques sont sensibles aux solvants commerciaux. N'utilisez pas de solvants ni de produits de nettoyage susceptibles d'endommager les pièces en plastique.

Certains d'entre eux comprennent, sans s'y limiter : l'essence, le tétrachlorure de carbone, les solvants de nettoyage chlorés et les détergents ménagers contenant de l'ammoniac.

1. Rangez l'outil dans un endroit propre et sec, hors de portée des enfants. Rangez les accessoires de ponçage à l'abri de températures extrêmement chaudes ou sèches. Ne pliez pas les manchons de ponçage.

LUBRIFICATION

Tous les roulements à billes sont étanches et lubrifiés à vie. Aucune lubrification supplémentaire n'est requise.

ÉLIMINATION DES PRODUITS

Les outils électriques usagés ne doivent pas être jetés avec les ordures ménagères. Ce produit contient des composants électroniques qui doivent être recyclés. Veuillez rapporter ce produit à votre centre de recyclage local pour une élimination responsable et minimiser son impact environnemental.

Pour éviter toute blessure due à un démarrage accidentel, mettez l'interrupteur sur OFF et débranchez toujours la fiche de la source d'alimentation avant d'effectuer tout réglage.

PROBLÈME	CAUSE DU PROBLÈME	MESURES CORRECTIVES SUGGÉRÉES
Sander fait ne s'allume pas.	1. Le cordon d'alimentation la rallonge est endommagé mal branché.2. La clé de sécurité est re de l'interrupteur d'alimentation3. Interrupteur d'alimentation défectueux, moteur ou câblag défectueux, court-circuit ou connexions desserrées.4. Le disjoncteur est déclenché.5. Balais de charbon usés.	1. Vérifiez le cordon d'alimentation, la rallonge, la fiche et la prise secteur. Assurez-vous que l'outil est correctement branché. N'utilisez pas l'appareil si le cordon est endommagé.2. Insérez la clé de sécurité l'interrupteur d'alimentation.3. Arrêtez d'utiliser l'outil et contactez le service client. Les réparations doivent être effectuées par un technicien qualifié.4. Appuyez sur le disjoncteur pour le réinitialiser.5. Remplacez les balais de charbon.
Moteur surchauffe.	1. Moteur surchargé.2. Rallonge trop longue avec un calibre insuffisant.3. Le collecteur de poussière n'est pas utilisé.	1. Réduire la charge sur le moteur - réduire la pression sur la pièce à poncer.2. Utilisez une rallonge de ca et de longueur appropriés ou branchez l'outil directement dans la prise.3. Utilisez un collecteur de poussière.
Grains de ponçage s'efface facilement.	1. Le manchon de ponçage été stocké dans un environnement incorrect.2. Le manchon de ponçage été endommagé ou plié	1. Rangez les accessoires de ponçage à l'abri des températures extrêmement chaudes/sèches.2. Rangez les accessoires de ponçage à plat, sans les plier les replier.
Ponçage en profondeur rainures ou cicatrices dans pièce à usiner.	2、Le grain du manchon de ponçage est trop grossier po la finition souhaitée.2、Pièce poncée dans le se contraire du grain.3、Trop de force de ponçag4、La pièce est restée immé contre la surface de ponçage pendant trop longtemps.	1. Utilisez un accessoire de ponçage à grain plus fin.2、Poncez dans le sens du g du bois.3、Réduisez la pression sur la pièce pendant le ponçage.4. Gardez la pièce en mouve pendant le ponçage sur le manchon de ponçage.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTV NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim
