Fujinon XC13-33mmF3.5-6.3 OIS - Objectif FUJIFILM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Objectif à focale variable (zoom) pour monture Fujifilm X
Modèle	Fujinon XC13-33mmF3.5-6.3 OIS
Focale	13–33 mm (équivalent 35 mm : 20–50 mm)
Ouverture maximale	f/3.5 (grand-angle) – f/6.3 (télé)
Ouverture minimale	f/22
Construction optique	10 lentilles en 9 groupes (4 lentilles asphériques, 3 lentilles ED)
Angle de champ	95,1° – 46,6°
Stabilisation d'image	OIS (stabilisation optique de l'image)
Distance minimale de mise au point	0,2 m (mesurée depuis le plan focal)
Grossissement maximal	0,25×
Diamètre du filtre	49 mm
Dimensions (rétracté)	∅61,9 × 37,5 mm
Dimensions (déployé, grand-angle)	∅61,9 × 55,6 mm
Dimensions (déployé, télé)	∅61,9 × 57,2 mm
Poids (sans bouchons)	125 g
Diaphragme	9 lamelles (ouverture circulaire)
Contrôle de l'ouverture	1/3 IL (17 valeurs d'ouverture au total)
Accessoires fournis	Bouchon avant d'objectif, bouchon arrière d'objectif
Compatibilité	Monture Fujifilm X (incompatible avec monture G et appareils argentiques à monture X)
Entretien	Soufflette pour poussières, chiffon doux avec nettoyant optique ; éviter solvants organiques ; garder les contacts propres
Sécurité	Ne pas regarder le soleil à travers l'objectif ; ne pas démonter ; éviter eau, humidité, chaleur excessive
Réparabilité	Confier à un représentant Fujifilm agréé pour toute réparation

FOIRE AUX QUESTIONS - Fujinon XC13-33mmF3.5-6.3 OIS FUJIFILM

Quel type de monture utilise cet objectif ?

Cet objectif utilise la monture Fujifilm X. Il n'est pas compatible avec la monture G ni les appareils argentiques à monture X.

Faut-il rétracter l'objectif avant de le ranger ?

Oui, cet objectif est rétractable. Avant de ranger, tournez la bague de zoom dans le sens inverse des aiguilles d'une montre jusqu'à aligner le repère de focale sur le repère ●.

Comment activer la stabilisation d'image ?

La stabilisation optique (OIS) s'active via le menu de prise de vue de l'appareil photo, dans l'option STABILISATEUR.

Quelle est la distance minimale de mise au point ?

La distance minimale de mise au point est de 0,2 m (mesurée depuis le plan focal de l'appareil).

Quel diamètre de filtre faut-il ?

Le diamètre du filtre est de 49 mm.

Comment nettoyer l'objectif ?

Utilisez une soufflette pour enlever la poussière, puis un chiffon doux légèrement imbibé de nettoyant optique en essuyant du centre vers l'extérieur. N'utilisez jamais de solvants comme le benzène.

Puis utiliser cet objectif avec un adaptateur sur un autre boîtier ?

Cet objectif est conçu exclusivement pour la monture Fujifilm X. L'utilisation avec un adaptateur n'est pas garantie et peut entraîner des problèmes de compatibilité ou de qualité d'image.

Que faire en cas de dommage ou de panne ?

Ne tentez pas de réparer vous-même. Contactez votre représentant Fujifilm agréé pour une inspection ou une réparation.

Cet objectif est-il adapté à la photographie en basse lumière ?

Avec une ouverture maximale de f/3.5 à f/6.3, cet objectif n'est pas particulièrement lumineux. Pour la basse lumière, privilégiez des objectifs à plus grande ouverture ou utilisez un trépied.

Comment mettre à jour le firmware de l'objectif ?

Le firmware se met à jour via l'appareil photo. Consultez le site Fujifilm pour les instructions et la dernière version. Un firmware obsolète peut limiter les fonctionnalités.

MODE D'EMPLOI Fujinon XC13-33mmF3.5-6.3 OIS FUJIFILM

Consignes de sécurité

ATTENTION

Nous vous remercions d'avoir acheté ce produit. Pour le faire réparer, inspecter ou tester. Les icônes contactez votre représentant Fujifi lm. pour indiq

- Veillez à utiliser correctement votre objectifvous devez observer.

Pour cela, lisez attentivement les consignes de sécurité suivantes ainsi que le Manuel du propriétaire avant de commencer à vous en servir.
- Après avoir lu ces consignes de sécurité, rangez-les dans un endroit sûr.

À propos des icônes

Les icônes illustrées ci-dessous sont utilisées dans ce document pour indiquer de gravité des blessures ou dommages qui peuvent se produire si vous n'observez pas les informations indiquées par l'icône et donc utilisez ce produit de manière incorrecte.

AVERTISSEMENT

Cette icône indique que le fait de ne pas observer les informations mentionnées peut entraîner la mort ou des blessures graves.

Ne l'utilisez pas dans une salle de bain ou une douche

Cette icône indique que le fait de ne pas observer les informations mentionnées peut provoquer des blessures ou endommager le matériel.

cônes illustrées ci-dessous sont utilisées Ne le démontez pas indiquer la nature des instructions que

Les icônes triangulaires vous indiquent que ces informations nécessitent votre attention (« Important ») Les icônes circulaires barrées en diagonale vous informent que l'action indiquée est interdite (« Interdit ») Les cercles pleins qui contiennent eundpôt d'exclamation vous informent que l'action doit être réalisée (« Requis »).

Ne touchez pas aux pièces intérieures

AVERTISSEMENT

Ne l'immergez pas et ne l'exposez à l'eau. Le non-respect de cette précaution peut provoquer un incendie ou une décharge électrique.

AVERTISSEMENT

Ne le démontez pas. Le n respect de cette consigne peut provoquer un incendie, une décharge électrique ou des blessures par le mauvais fonctionnement du produit.

Dans le cas où le boîtier s'ouvri- rait suite à une chute ou à un autre accident, ne touchez pas aux pièces mises à nu. Vous risquez sinon de recevoir une décharge électrique ou de vous blesser par la manipulation des pièces endommagées. Retirez immédiatement la batterie, en évitant de vous blesser ou de recevoir une décharge électrique, puis confi ez le produit au reven- deur d'origine pour le faire vérifi er.

Ne le placez pas sur des surfaces instables. Il risque de tomber et de blesser quelqu'un.

FR-1FRAN

! AVERTISSEMENT
	Ne regardez pas le soleil à travers l’objectif de l’appareil photo. Le non-respect de cette précaution pourrait entraîner une déficience visuelle permanente.
! ATTENTION
	Ne l’utilisez pas et ne l’pas dans des lieux exposés à la vapeur, à la fumée ou qui sont très humides ou poussiéreux. Le non-respect de cette consigne peut provoquer un incendie ou une décharge électrique
	Ne le laissez pas en plein soleil ou dans des endroits exposés à des températures très élevées, comme dans un véhicule fermé par grand soleil. Le non-respect de cette consigne peut provoquer un incendie

ATTENTION
u le vis !	Conservez-le hors de deuenfants en bas âge. Il peut provoquer des blessures s'il est laissé dans les mains d'un enfant.
angez	Ne le manipulez pas avec des mains mouillées. Vous risquez sinon de recevo électrique.
	Lorsque vous photographiez un sujet à contre-jour, gardez le soleil à l'extérieur du cadre. Les rayons du soleil focalisés dans l'appareil photo lorsque le soleil est à l'intérieur ou près du cadre peuvent provoquer des feux ou des brûlures.
	Remettez les bouchons en place et rangez-le à l'abri du soleil lorsque vous ne l'utilisez pas. Les rayons du soleil focalisés par l'objectif peuvent provoquer des feux ou des brûlures.

	ATTENTION
portée	Ne transportez pas l'appareil photo ou l'objectif lorsqu'ils sont fi xés sur un trépied. Ils peuvent tomber ou taper d'autres objets et blesser quelqu'un.

À l'attention des clients résidant aux États-Unis Testé pour être en conformité avec les normes de la FCC POUR UNE UTILISATION RÉSIDENTIELLE OU DE BUREAU

Réglementation de la FCC : Cet appareil est conforme à la Partie 15 de la réglementation de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne peut pas causer d'interférence dangereuse et (2) cet appareil doit accepter toute interférence reçue, y compris celle susceptible de provoquer un fonctionnement indésirable.

ATTENTION : Cet appareil a été testé et déclaré conforme aux normes d'un appareil numérique de Classe B, stipulées dans la Partie 15 de la réglementation de la FCC. Ces normes sont destinées à assurer une protection suffi sante contre les interférences dangereuses dans le cadre d'une installation résidentielle. Cet appareil génère, utilise et peut émettre des fréquences radio et peut, s'il n'est pas installé et utilisé conformément aux instructions, être à l'origine d'interférences dans les communications radio. Néanmoins, il n'est pas possible de garantir que des interférences ne seront pas provoquées dans certaines installations particulières. Si cet appareil est eff ectivement à l'origine d'interférences

FR-2 FRANÇAIS

nuisibles à la réception radio ou télévisuelle, ce qui peut être déterminé en éteignant et en allumant l'appareil, il est conseillé à l'utilisateur de remédier à cette situation en recourant à une ou plusieurs des mesures suivantes :
- Réorienter ou repositionner l'antenne de réception.
- Augmenter la distance entre l'appareil et le récepteur.
- Brancher l'appareil dans une prise appartenant à un circuit diffèrent de celui sur lequel le récepteur est branché.
- Consulter le revendeur ou un technicien radio/télé qualifié pour obtenir de l'aide.
- Tout changement ou modifi cation apporté à l'appareil non approuvé expressément dans ce manuel pourrait annuler le droit d'utiliser cet appareil.

Remarques relatives à l'octroi d'autorisation : Pour être conforme à la Partie 15 de la réglementation de la FCC, ce produit doit être utilisé avec un câble A/V, un câble USB et un cordon d'alimentation CC avec tores de ferrite, tels que préconisés par Fujifi Im.

À l'attention des clients résidant au Canada CAN ICES-003 (B)/NMB-003(B)

ATTENTION : Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

• Veuillez lire ces instructions.
• Veuillez conserver ces instructions.
- Veuillez tenir compte de tous les avertissements.
• Veuillez suivre toutes les instructions.
- N'utilisez pas cet appareil à proximité d'eau (sauf si les produits sont étanches).
- Nettoyez-le uniquement avec un chiff on sec.

• Ne bloquez aucun des orifi ces d'aération. Installez cet appareil conformément aux instructions du fabricant.
• Ne l'installez pas à proximité de sources de chaleur telles que des radiateurs, des bouches de chaleur, des cuisinières ou d'autres appareils (y compris des amplifi cateurs) qui génèrent de la chaleur.
• Évitez de marcher ou de pincer le cordon d'alimentation, en particulier au niveau des fi ches, des prises de courant et à l'endroit où ces éléments sortent de l'appareil.
• Utilisez uniquement les systèmes de fixation/accessoires préconisés par le fabricant.
• Débranchez cet appareil pendant les orages ou si vous ne l'utilisez pas pendant une période prolongée.
• Confi ez toutes les opérations d'entretien à du personnel qualifié. L'entretien est requis lorsque l'appareil a été endommagé de quelque manière que ce soit, par exemple si le cordon d'alimentation ou la fi che est endommagé, si du liquide a été renversé sur l'appareil ou que des objets lui sont tombés dessus, s'il a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou si vous l'avez fait tomber.

Élimination du matériel électrique et électronique chez les particuliers

Applicable à l'Union européenne, la Norvège, l'Islande et le Liechtenstein : Ce symbole sur le produit, ou dans le manuel et sur la garantie, et/ou sur son emballage, indique que l'appareil ne doit pas être traité comme un déchet ménager. Il doit être acheminé vers un point de collecte qui recycle le matériel électrique et électronique.

En vous assurant de la bonne élimination de ce produit, vous contribuerez à éviter des conséquences préjudiciables pour l'environnement et la santé de l'homme, qui peuvent être provoquées par l'élimination inappropriée de ce produit.

Le recyclage des matériaux contribuera à préserver les ressources naturelles. Pour obtenir plus d'informations sur le recyclage de ce produit, veuillez prendre contact avec votre mairie, la déchetterie la plus proche de votre domicile ou le magasin où vous l'avez acheté.

Applicable aux pays n'appartenant pas à l'Union européenne, la Norvège, l'Islande et le Liechtenstein : Si vous souhaitez jeter ce produit, y compris les piles ou les accumulateurs, veuillez prendre contact avec les autorités locales pour vous informer sur les moyens de retraitement existants.

Avant d'utiliser ce produit

L'objectif risque de ne pas fonctionner comme prévu et certaines fonctionnalités peuvent ne pas être disponibles avec un fi rmware de l'objectif ou de l'appareil photo obsolète. Veillez à mettre à jour le fi rmware de l'objectif et celui de l'appareil photo.

Vous trouverez des instructions sur l'affi chage des informations de la version des fi rmwares et sur leur mise à jour sur le site Internet suivant :

Si vous n'avez pas accès à un ordinateur, demandez de l'aide auprès du distributeur local indiqué dans le document « FUJIFILM Worldwide Network » fourni avec votre appareil photo.

Entretien

• Veillez à ce que les contacts du signal de l'objectif restent propres.
• Utilisez une souffl ette pour retirer la poussière et les peluches des surfaces en verre de l'objectif ou du fi ltre. Pour eff acer les taches et les traces de doigt, appliquez un peu de nettoyant

optique sur un chiff on doux et propre en coton ou une lingette de nettoyage d'objectif, et nettoyez avec un mouvement circulaire du centre vers l'extérieur, tout en prenant soin à ne pas laisser de marbrures, ni à toucher le verre avec vos doigts.

• N'utilisez jamais de solvants organiques comme un diluant à peinture ou du benzène pour nettoyer l'objectif.
• Remettez en place les bouchons avant et arrière lorsque vous n'utilisez pas l'objectif.
• Rangez l'objectif et le fi ltre dans des endro frais et secs pour éviter la moi rouille. Ne le rangez pas à la lumière directe du soleil, ni avec de la naphtaline ou de l'antimite.
• Maintenez l'objectif au sec. La rouille peut provoquer des dommages irréparables. Essuyez toute goutte de pluie ou d'eau.
• Laisser l'objectif dans des endroits extrêmement chauds peut l'endommager ou le déformer.

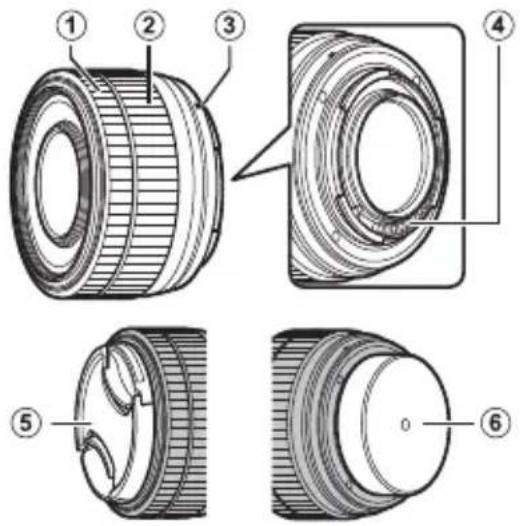

Descriptif de l'objectif

XC13-33mmF3.5-6.3 OIS

A Bague de mise au point
B Bague de zoom
C Repères de fixation (focale)
D Contacts du signal de l'objectif
E Bouchon avant d'objectif
F Bouchon arrière d'objectif

Accessoires fournis

• Bouchon avant d'objectif
• Bouchon arrière d'objectif

Fixation de l'objectif

Consultez le manuel de l'appa pour savoir comment installer et retirer les objectifs.

①Ce produit est destiné exclusivement à la monture FUJIFILM X. Il est incompatible avec la monture G ou à les appareils argentiques à monture X.

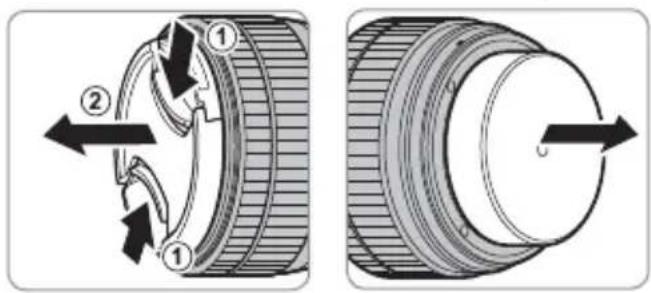

Retrait des bouchons

Retirez les bouchons comme indiqué.

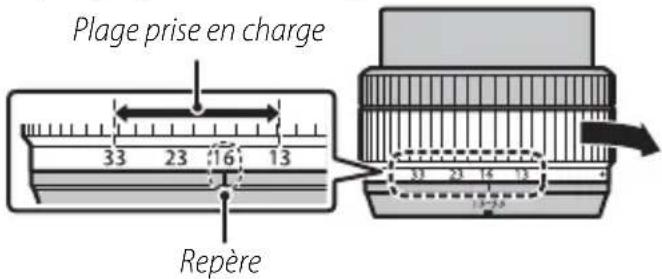

Avant toute utilisation

Ceti objectif est rétractable. Avant toute utilisation, sortez l'objectif en le tournant dans le sens des aiguilles d'une montre comme indiqué sur l'illustration. Vous pouvez prendre des photos lorsque la focale indiquée par le repère se trouve dans la plage prise en charge.

Plage prise en charge 33 23 16 13 Repère 33 24 14 13 15-25

① Pour rétracter l'objectif, tournez-le dans le sens inverse des aiguilles d'une montre jusqu'à ce que le repère de la focale s'aligne sur le repère ●.

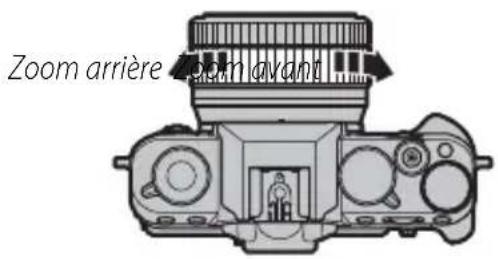

Zoom

Tournez la bague de zoom vers la pour eff ectuer un zoom arrière, ce qui réduit le grossissement et augmente la zone visible dans le cadre. Tournez la bague vers la droite pour eff ectuer un zoom avant, ce qui mente le grossissement et permet au sujet d'occuper une plus grande partie du cadre.

Zoom arrière Zoom avant

Stabilisation d'image optique (OIS)

ga stabilisation optique de l'image peut être activée avec l'option STABILISATEUR du menu de prise de vue de l'appareil photo.

Ouverture

Reportez-vous au manuel de l'appareil photo.

Caractéristiques

Type	XC13-33mmF3.5-6.3 OIS
Construction optique	10 lentilles en 9 groupes (4 lentilles asphériques, 3 lentilles ED)
Focale (équivalent au format 35 mm)	f=13–33 mm (20–50 mm)
Angle de champ 95,1°–46,6°
Ouverture max. f/3.5–6.3
Ouverture min. f/22
Contrôle de l'ouvertureNombre de lamellesIncréments 1⁄3 IL (17 valeurs d'ouverture au total)	9 (ouverture de diaphragme circulaire)
Distance minimale de mise au point(mesures eff ectuées à partir du plan focal)	0,2 m
Grossissement max. T: 0,25 ×
Dimensions extérieures :Diamètre × Longueur* (environ)* distance entre l'avant de l'objectif et le plan d'appui de la monture d'objectif	Objectif rentré: ø61,9× 37,5 mmW:ø61,9× 55,6 mmT:ø61,9× 57,2 mm
Poids* (environ)* sans les bouchons	125 g
Diamètre du fi ltre	ø49 mm

① Des améliorations peuvent être apportées aux caractéristiques et au design sans avis préalable.
① Du fait de la construction de l'objectif, « l'indicateur de distance » affiché par l'appareil photo peut dans certains cas différer de la distance de mise au point réelle. N'utilisez « l'indicateur de distance » qu'à titre indicatif.
