MANUAL DE USUARIO Fujinon XC13-33mmF3.5-6.3 OIS FUJIFILM

Notas y precauciones

Asegúrese de leer estas notas antes de utilizar el producto

Instrucciones de seguridad

Le agradecemos haber adquirido este producto. Para más información acerca de reparaciones, inspecciones y pruebas internas, póngase en contacto con su proveedor Fujifi Im.

• Asegúrese de que utiliza el objetivo correctamente. Antes del uso, lea estas notas de seguridad y el Manual del propietario de la cámara con la máxima atención.
• Después de leer estas notas de seguridad, guárdelas en un lugar seguro.

Acerca de los símbolos

Los símbolos que se explican a continuación indican la gravedad y el peligro que puede existir si no se tiene en cuenta la información indicada por el símbolo o si el producto se utiliza incorrectamente.

ADVERTENCIA

Este símbolo indica que si se ignora la advertencia inadecuado del producto puede causar la muerte o lesiones graves.

PRECAUCIÓN

Este simbolo indica que si se ignora este aviso, e adecuado del producto puede causar lesiones personales o daños materiales.

Los símbolos que se reproducen más abajo son utilizados para indicar la naturaleza de las instrucciones que deben cumplirse.

Los símbolos triangulares indican al usuario una información que requiere su atención ("Importante").

Los símbolos circulares con una barra diagonal indican al usuario que la acción que se indica está prohibida ("Prohibido").

Los círculos en negro con un signo de exclamación indican al usuario que debe realizar alguna acción ("Obligatorio").

6

uso

ADVERTENCIA

No utilizar en el baño o la ducho so in-

No sumergir o exponer al agua.

Si se hace caso omiso de esta precaución, podría producir-se un incendio o descargas eléctricas.

No desmontar

No desmontar. Si hace caso omiso de esta precaución, podría producirse un incendio, sufrir una descarga eléctrica o lesiones debido a un error en el funcionamiento del producto.

No toque las partes internas

Si a causa de una caída o accidente

la tapa se a bre, no toque las partes expuestas. Si hace caso o miso de esta precaución, podría sufrir una descarga eléctrica o una lesión al tocar las partes dañadas. Extraiga la pila de la cámara inmediatamente, teniendo mucho cuidado de evitar lesiones o descargas eléctricas, y lleve el producto al punto de adquisición para consulta.

ADVERTENCIA
[WHAS]	No colocar sobre superfí cies inestables. El producto podría caer, provocando lesiones.
	No mire al sol a través del objetivo o de los visores de la cá mara. Sino cumple con esta precaución se podrían causar discapacidades visuales permanentes.
PRECAUCIÓN
	No utilizar ni alma cena en ubi caciones expuestas al vapor o humo o muy húmedas o extremadamente polvorientas. Si se hace caso omiso de esta precaución, podrían producirse incendios o descargas eléctricas.
	No dejar expuesto a la luz solar directa o en ubicaciones sometidas a temperaturas muy altas, como por ejemplo en el interior de un vehículo en un día soleado. Si se hace caso omiso de esta precaución podría producirse un incendio.

	PRECAUCIÓN
	Mantener fuera del alcance de los niños. Este producto puede producir lesiones en manos de un niño.
	No utilizar con las manos mo-jadas. Si se hace caso omiso de esta precaución podrían sufrirse descargas eléctricas.
	Mantenga el sol apartado del encuadre al fotografi ar sujetos a contraluz. La luz solar incidiendo en la cámara con el sol en o cerca del encuadre puede causar un incendio o quemaduras.
	Si no va a utilizar el producto, vuel-va a colocar las tapas del objetivo y almacénelo fuera del alcance de la luz solar. La luz solar enfocada por el objetivo puede causar incendios o quemaduras.
	No desplace la cámara o el objetivo siestán instalados en un trípode. El producto podría caer o golpear objetos, provocando lesiones.

PRECAUCIÓN

Para los clientes en los EE.UU.

Probada para cumplir con la normativa FCC PARA USO EN EL HOGAR U OFICINA

Declaración FCC: Este dispositivo cumple con la Parte 15 de las normas FCC. El funcionamiento depende de las siguientes dos condiciones: (1) Este dispositivo no puede causar interferencias dañinas, y (2) este dispositivo debe aceptar las interferencias recibidas, incluyendo las interferencias que podrían causar un funcionamiento no deseado.

PRECAUCIÓN: Este dispositivo ha sido probado y encontrado en pleno cumplimiento con los límites para dispositivos digitales de Clase B en conformidad con la Parte 15 de las normas FCC. Dichos límites han sido diseñados para proporcionar una protección razonable contra interferencias dañinas en una instalación residencial. El equipo genera, utiliza, y puede radiar energía de radio frecuencia y, si no se instala y utiliza de acuerdo a las instrucciones, podría causar interferencias dañinas en las comunicaciones de radio. Sin embargo, no existe garantía alguna de que la interferencia no se producirá en una instalación en particular. Si este equipo produce interferencias dañinas en la recepción de radio o televisión, las cuales pueden determinarse encendiendo y apagando el equipo, se recomienda al usuario intentar corregir las interferencias mediante una de las siguientes medidas:

• Reoriente o coloque la antena receptora en otro lugar.
• Aumente la separación entre el equipo y el receptor.

• Conecte el equipo en una toma con diferente circuito al cual el receptor esté conectado.

• Consulte al distribuidor o a un técnico experimentado de radio/televisión para obtener ayuda.

• Se le advierte que cualquier cambio o modificación que no haya sido expresamente autorizado en este manual podría anular la autoridad del usuario para manejar el equipo.

Notas sobre la concesión: Para cumplir con la Parte 15 de las normas FCC, este producto debe utilizarse con un cable de A/V de núcleo de ferrita especificado por Fujifilm, un cable USB y un cable de suministro de CC.

Para los clientes en Canadá

CAN ICES-003 (B)/NMB-003(B)

PRECAUCIÓN: Este aparato digital de Clase B cumple con la ICES-003 canadiense.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

• Lea estas instrucciones.
- Guarde estas instrucciones.
- Preste atención a todos los avisos.
- Siga todas las instrucciones.
- No utilice este aparato cerca del agua (a excepción de los productos a prueba de agua).
- Limpie únicamente con un paño seco.
- No bloquee ninguna abertura de ventilación. Instalar en conformidad con las instrucciones del fabricante.
- No instalar cerca de fuentes de calor tales como radiadores, o registros de calor, estufas u otros aparatos que produzcan calor (incluyendo amplificadores).
- Evite que el cable de alimentación sea pisado, pinzado, especialmente a la altura del enchufe, tomacorrientes y en el punto de salida del aparato.

Utilizar únicamente accesorios especificados por el fabricante.

• Desenchufe este aparato durante tormentas eléctricas o al no utilizarlo durante largos períodos de tiempo.
• Para cualquier consulta sobre el mantenimiento póngase en contacto con el personal de servicio cualificado. El mantenimiento será necesario si el aparato ha sido dañado de algún modo, como por ejemplo daños en el cable del suministro de alimentación o en el enchufe, si se ha derramado líquido o si objetos han caído sobre el aparato, si el aparato ha sido expuesto a la lluvia o humedad, si no funciona con normalidad o si se ha caído.

Desecho de equipos eléctricos y electrónicos en el hogar

En la Unión Europea, Noruega, Islandia y Liechtenstein: Este símbolo en el producto, o en el manual y en la garantía, y/o en su envoltura indica que este producto no deberá ser tratado como residuo doméstico. Por el contrario,

leleberá llevarlo al punto de recolección aplicable para el reciclado del equipo electrónico y eléctrico.

Al asegurarse de que este producto sea desechado correctamente, ayudará a prevenir daños al medio ambiente y a la salud de las personas, que podrían derivarse del desecho incorrecto de este producto.

El reciclaje de materiales ayudará a la conservación de los recursos naturales. Para obtener más información sobre el reciclaje de este producto, póngase en contacto con su oficina municipal local, su servicio de recogida

de basuras o la tienda en la que adquirió el producto.

En países fuera de la Unión Europea, Noruega, Islandia y Liechtenstein: Si desea desechar este producto, incluyendo las pilas o acumuladores, póngase en contacto con sus autoridades locales y consulte cuál es el mejor modo de desecho.

Antes de usar este producto

El objetivo podría no funcionar según lo esperado y es posible que algunas funciones no estén disponibles con fi rmware del objetivo o de la cámara desfasado. Asegúrese de actualizar el fi rmware del objetivo y de la cámara a las versiones más recientes. Las instrucciones sobre la visualización de la información de la versión del fi rmware y el fi rmware de actualización se encuentran disponibles en el siguiente sitio web:

Si no dispone de acceso a un ordenador, podrá encontrar ayuda disponible en los distribuidores locales indicados en el material "FUJIFILM Worldwide Network" suministrado con su cámara.

Cuidado del producto

• Mantenga limpios los contactos de señal del objetivo.
• Utilice una perilla para eliminar el polvo y la pelusilla de las superficies de cristal del objetivo o del fi otro. Para eliminar las manchas y las

huellas dactilares, aplique una pequeña cantidad de limpiador de objetivos sobre un paño de algodón suave y limpio o use un paño de limpieza de objetivos y limpie desde el centro hacia el exterior con movimientos circulares, teniendo cuidado de no dejar manchas ni tocar el cristal con sus dedos.

• Nunca limpie el objetivo con disolventes orgánicos como disolvente de pintura o benceno.
• Cuando no utilice el objetivo, coloque las tapas delantera y trasera.
• Guarde el objetivo y el filtro en lugares fríos y secos para evitar la aparición de moho y oxidación. No lo almacene en contacto directo con la luz solar o con naftalina o bolas anti-polillas de alcanfor.
• Mantenga el objetivo seco. La oxidación podría causar daños irreparables. Elimine la lluvia y las gotas de agua.
• Dejar el objetivo en ubicaciones extremadamente calientes puede provocar daños o deformaciones.

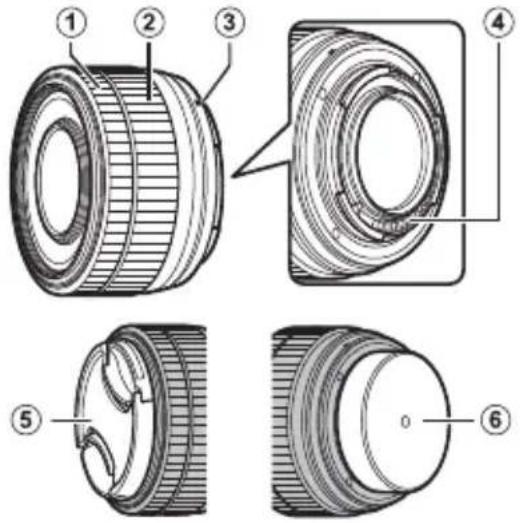

Partes del objetivo

XC13-33mmF3.5-6.3 OIS

① Anillo de enfoque
② Anillo del zoom
③ Marcas de montaje (distancia focal)
④ Contactos de señal del objetivo
⑤ Tapa de objetivo frontal
⑥ Tapa de objetivo trasera

Accesorios suministrados

• Tapa de objetivo frontal
• Tapa de objetivo trasera

Colocación del objetivo

Consulte el manual de la cámara para más información acerca de la instalación y extracción de objetivos.

①Este producto es para uso exclusivo con la montura X de FUJIFILM. No es compatible con las cámaras de película con montura X ni con la montura G.

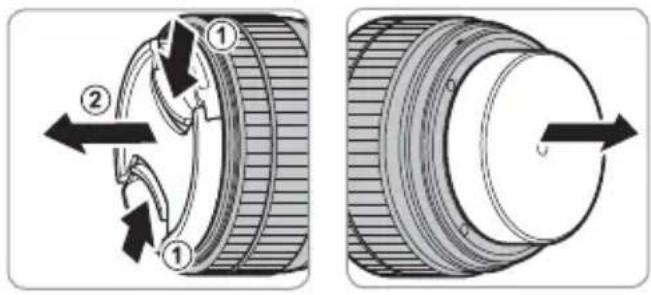

Extracción de las tapas

Retire las tapas tal y como se muestra.

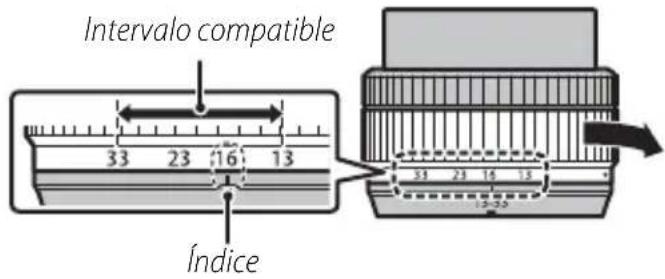

Este objetivo es retráctil.

Antes del uso, extienda el objetivo girándolo en sentido horario como se indica.

Las imágenes se pueden tomar cuando la distancia focal indicada por el índice está en el intervalo compatible.

Intervalo compatible 33 23 16 13 Índice 33 23 16 13 12-33

① Para retraer el objetivo, gírelo en sentido antihorario hasta que el índice de la distancia focal se alinee con la marca z.

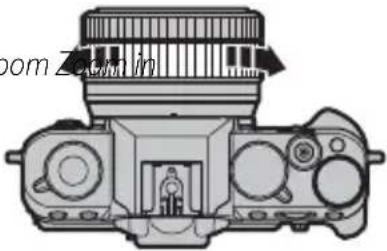

Zoom

Gire el anillo del zoom hacia la para alejar el zoom, reducir la magnifi cación y aumentar el área visible del encuadre. Gire el anillo hacia la derecha para a el zoom, aumentando la magnifi cación de modo que el sujeto ocupa más espacio del encuadre.

Estabilización de imagen óptica (OIS)

Liza que es debilización de imag disponible usando la opción ESTABIL. IMAGEN en el menú de disparo de la cámara.

Apertura

Consulte el manual de la cámara.

Alejar el zoom

Tipo XC13-33mmF3.5-6.3 OIS
Construcción del objetivo	10 elementos en 9 grupos (4 elementos asféricos, 3 elementos ED)
Distancia focal (equivalente al formato de 35 mm)	f=13–33 mm (20–50 mm)
Ángulo de visión	95,1°–46,6°
Apertura máx.	f/3.5–6.3
Apertura mín.	f/22
Control de apertura
Número de láminas	9 (abertura de diafragma redondeada)
Tamaño de parada	13 EV (total 17 paradas)
Distancia mínima de enfoque(Medido desde el plano focal)	0,2 m
Magnifi cación máx.	T: 0,25 ×
Dimensiones externas: Diámetro × Longitud* (aprox.)* distancia a partir de la parte delantera del objetivo hasta la pletina de montaje del objetivo	Objetivo retraído: ø61,9× 37,5 mmW: ø61,9× 55,6 mmT: ø61,9× 57,2 mm
Peso* (aprox.) * excluyendo las tapas	125 g
Tamaño del fi ltro	ø49 mm

① Las mejoras podrían provocar cambios no comunicados en las especificaciones y en la apariencia.
① Debido al modo en que se construye el objetivo, el "Indicador de distancia" que muestra la cámara puede, en algunos casos, discrepan con la distancia de enfoque real. Utilice el "Indicador de distancia" sólo como guía.

ES-8 ESPAÑOL
