MODE D'EMPLOI Dax LIN60I3Z Linarie

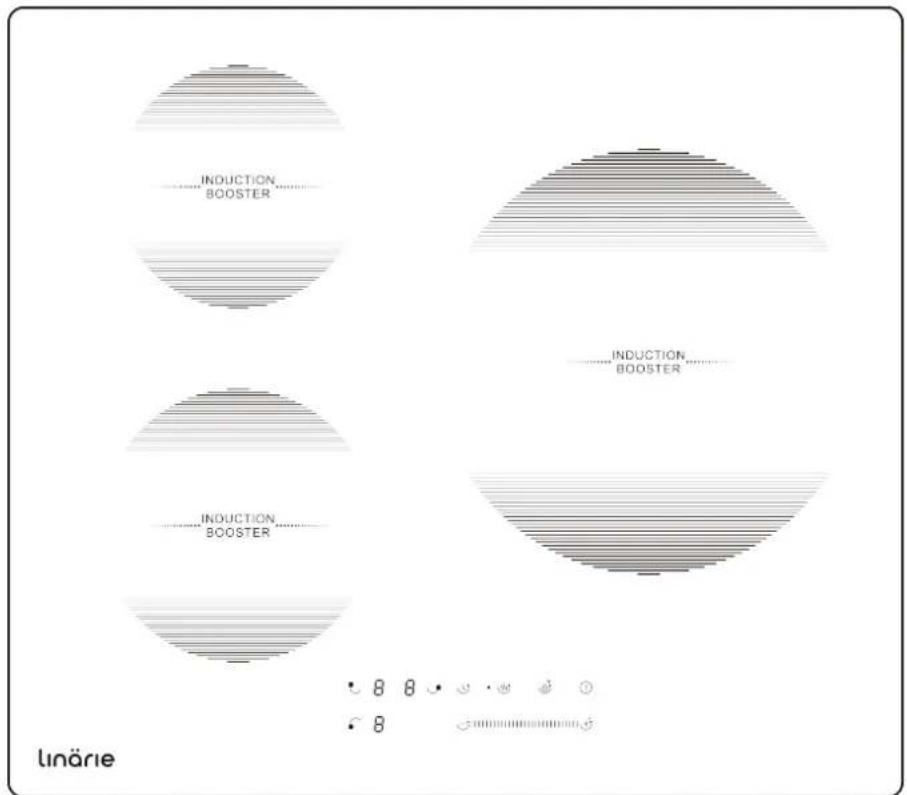

Table de cuisson à induction LIN60I3Z

INDUCTION BOOSTER INDUCTION BOOSTER INDUCTION BOOSTER linäre

FÉLICITATIONS

Nous vous félicitons et vous remercions d'avoir choisi Linérie pour introduire un nouveau confort de cuisson dans votre foyer. Nous sommes convaincus que votre nouvel appareil sera un plaisir à utiliser et un atout pour votre cuisine.

Cet appareil est conforme à toutes les exigences de sécurité de sécurité en vigueur en Australie. Une utilisation inappropriée peut toutefois entraîner des blessures et des dommages matériels.

Afin d'utiliser l'appareil correctement et en toute sécurité, veuillez lire attentivement ce manuel d'instructions avant de l'installer et de l'utiliser. Ce manuel d'utilisation vous fournit toutes les instructions nécessaires concernant la sécurité, l'installation, l'utilisation et l'entretien de l'appareil.

Pour référence ultérieure, veuillez conserver ce livret dans un endroit sûr et vous assurer que tous les utilisateurs sont familiarisés avec son contenu. Transmettez-le à tout futur propriétaire de l'appareil.

Enregistrer le modèle et le numéro de série Modèle :

Numéro de série : ....

Enregistrez votre produit sur www.linarie.com.au

IMPORTANT

Le respect du mode d'emploi de ce manuel est extrêmement important pour la santé et la sécurité. Le non-respect des exigences de ce manuel peut entraîner des blessures corporelles, des dommages matériels et affecter votre capacité à faire valoir la garantie du fabricant Linérie fournie avec votre produit. Les produits doivent être utilisés, installés et exploités conformément à ce manuel. Il se peut que vous ne puissiez pas bénéficier de la garantie du fabricant Linérie si la défaillance de votre produit est due au non-respect de ce manuel.

Conditions d'utilisation correctes

• L'appareil est destiné à une utilisation domestique et à des environnements similaires uniquement. Il n'est pas destiné à un usage commercial.
• L'appareil ne convient pas à une utilisation en extérieur, ni à une installation non stationnaire.
• La table de cuisson doit être utilisée uniquement pour préparer des aliments à la maison. Elle ne doit pas être utilisée à d'autres fins.

Le raccordement électrique doit être effectué par un spécialiste qualifié. L'installation doit être conforme aux normes, réglementations et lois en vigueur. Toutes les consignes de sécurité et d'avertissement ainsi que les instructions d'utilisation et d'installation doivent être respectées.

Des informations supplémentaires sur les produits, les accessoires, la garantie, les pièces de rechange et les services sont disponibles à l'adresse suivante : www.linarie.fr

TABLE DES MATIÈRES

Consignes de sécurité....2

Vue d'ensemble du produit....3

Interface utilisateur 3

A propos de la cuisson à induction .... 3

Avant d'utiliser votre nouvelle table de cuisson à induction.... 3

Utilisation des commandes tactiles....4

Choisir les bons ustensiles de cuisine....4

Utilisation de la table de cuisson vitrocéramique....5

Si l'affichage clignote en alternance avec le réglage de la chaleur ....5

Lorsque vous avez terminé la cuisson....5

Utilisation de la fonction Boost....5

Utilisation des fonctions de cuisson 6

Utilisation de la fonction Pause-Stop&Go 6

Utilisation de la fonction de verrouillage des enfants 6

Protection contre la surchauffe....6

Détection des petits articles....6

Protection contre l'arrêt automatique....6

Utilisation de la minuterie 7

Utilisation de la minuterie comme compte-minutes 7

Réglage de la minuterie pour éteindre une ou plusieurs zones de cuisson....7

Affichage et inspection des défaillances....8

Installation....9

Avant d'installer la table de cuisson, assurez-vous que 10

Une fois la table de cuisson installée, assurez-vous que ....10

Avant de placer les supports de fixation....10

localisation des supports de fixation....10

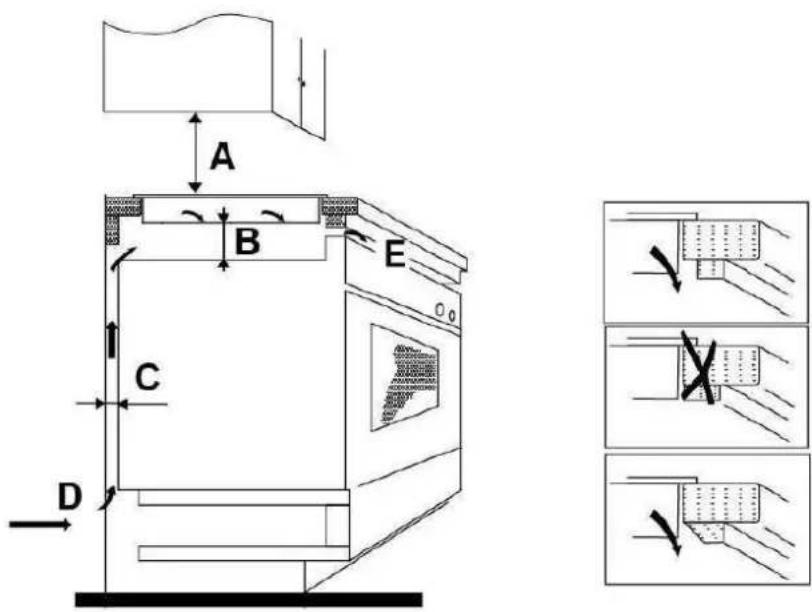

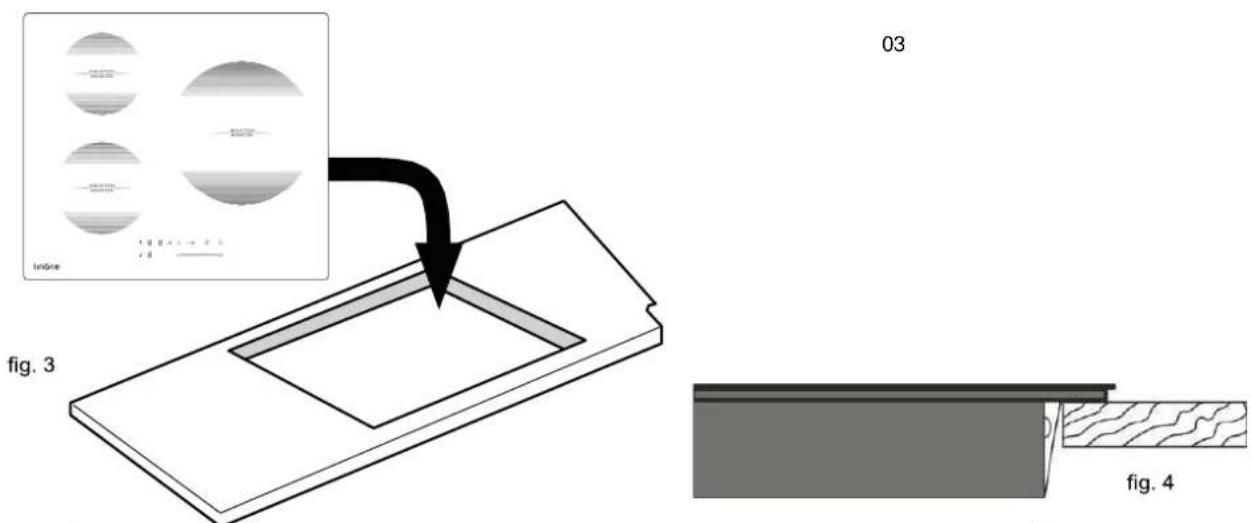

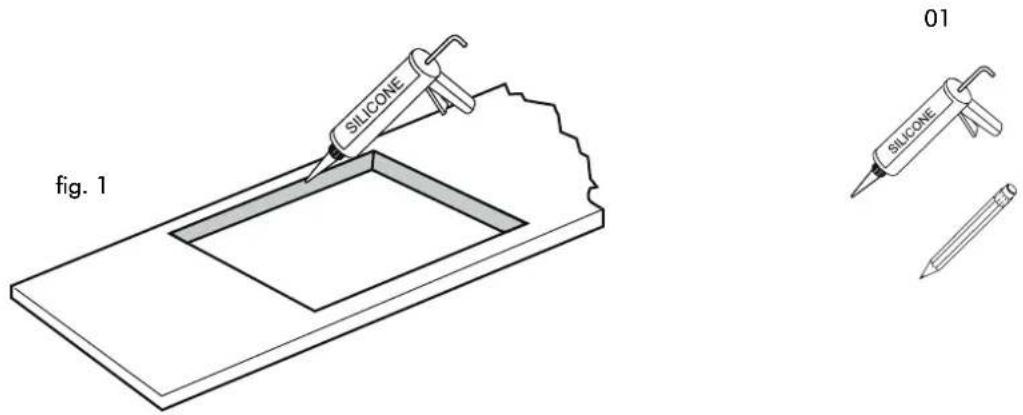

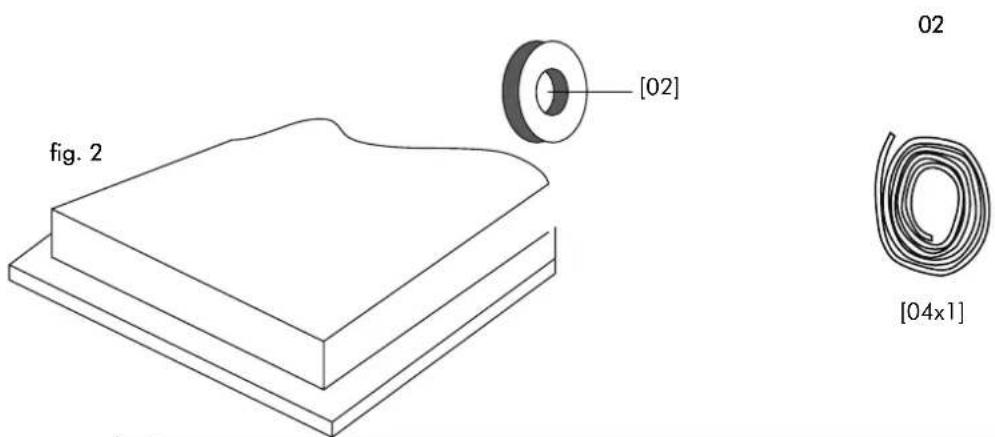

Schéma d'installation....11

Mises en garde....12

Raccordement de la table de cuisson au réseau électrique.... 12

Consignes de sécurité

Votre sécurité est importante pour nous. Veuillez lire ces informations avant d'utiliser votre table de cuisson.

- L'appareil ne doit pas être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, àmoins qu'elles n'aient bénéficié d'une surveillance ou d'instructions.

- Avertissement : Si la surface est fissurée, éteignez l'appareil pour éviter tout risque d'électrocution, pour les surfaces de cuisson en vitrocéramique ou en matériau similaire qui protègent les parties sous tension.

- Attention : il est interdit d'utiliser un nettoyeur à vapeur

- Les objets métalliques tels que les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas être placés sur la table de cuisson car ils peuvent devenir chauds.

- Après utilisation, éteignez l'élément de la table de cuisson à l'aide de sa commande et ne vous fiez pas au détecteur de casseroles.

- que l'appareil n'est pas destiné à être utilisé au moyen d'une minuterie externe ou d'un système de commande à distance séparé.

- Risque d'incendie : Ne rangez pas d'objets sur les surfaces de cuisson.

- ATTENTION : Le processus de cuisson doit être surveillé. Une cuisson de courte durée doit être surveillée en permanence.

- Avertissement : La cuisson sans surveillance sur une table de cuisson avec de la graisse ou de l'huile peut être dangereuse et provoquer un incendie.

- Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes de qualification similaire afin d'éviter tout danger.

- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances, à condition qu'ils aient reçu une surveillance ou des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'ils comprennent les risques encourus. les enfants ne doivent pas jouer avec l'appareil. le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

- AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation.

- Il faut veiller à ne pas toucher les éléments chauffants.

- Les enfants de moins de 8 ans doivent être tenus à l'écart s'ils ne sont pas surveillés en permanence.

- AVERTISSEMENT : La cuisson sans surveillance sur une table de cuisson avec de la graisse ou de l'huile peut être dangereuse et provoquer un incendie.

- N'essayez JAMAIS d'éteindre un feu avec de l'eau, mais éteignez l'appareil et couvrez la flamme, par exemple avec un couvercle ou une couverture anti-feu.

- ATTENTION : Le processus de cuisson doit être surveillé. Un processus de cuisson de courte durée doit être surveillé en permanence.

- AVERTISSEMENT : Risque d'incendie : ne pas ranger d'objets sur les surfaces de cuisson.

- AVERTISSEMENT : Utilisez uniquement les dispositifs de protection des plaques de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans le mode d'emploi comme étant appropriés ou les dispositifs de protection des plaques de cuisson incorporés dans l'appareil. L'utilisation de protections inappropriées peut provoquer des accidents.

- Le cordon d'alimentation n'est pas accessible après l'installation.

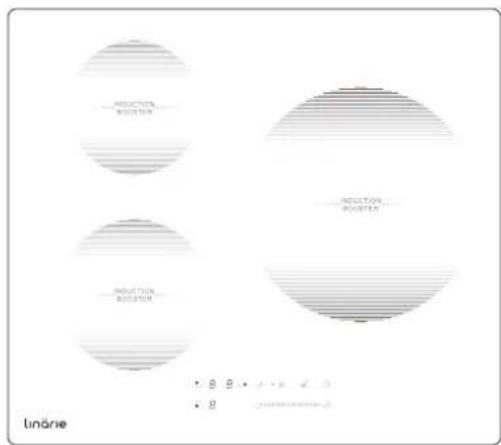

Vue d'ensemble du produit

Vue du dessus

INDUCTION REDUCED INDUCTION REDUCED • 8 • 9 • 10 • 11 • 8 • 9 • 10 • 11 Linäre

Zone de chauffage

Zone de chauffage	puissance nominale
	Puissance max. Puissance (220-240V~50/60Hz)
	1500/2000W
	1200/1500W
	2300/3000W
Puissance nominale totale	6500W

Interface utilisateur

Référence Description
A	Touche de sélection de zone
B	Touche ON/OFF
C	Clé de régulationde puissance
D	Touche de contrôle du boost
E	Stop&go/Clé de verrouillagepour enfants
F	Touche de minuterie
G	Cléde maintien au chaud

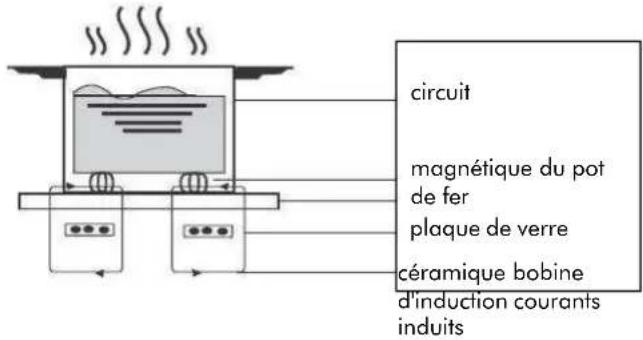

A propos de la cuisson par induction

La cuisson par induction est une technologie de cuisson sûre, avancée, efficace et économique. Elle fonctionne grâce à des vibrations électromagnétiques qui génèrent de la chaleur directement dans la casserole, plutôt qu'indirectement en chauffant la surface en verre. Le verre ne devient chaud que parce que la casserole finit par le réchauffer.

circuit magnétique du pot de fer plaque de verre céramique bobine d'induction courants induits

Avant d'utiliser votre nouvelle table de cuisson à induction

• Lisez ce guide en prenant particulièrement connaissance de la section "Avertissements de sécurité".
• Enlevez tout film protecteur qui pourrait encore se trouver sur votre plaque de cuisson à induction.

Utilisation des commandes tactiles

• Les commandes réagissent au toucher, il n'est donc pas nécessaire d'exercer une quelconque pression.
• Utilisez la boule de votre doigt, et non son extrémité.
• Vous entendrez un bip à chaque fois qu'une touche est enregistrée.
• Assurez-vous que les commandes sont toujours propres et sèches et qu'aucun objet (par exemple un ustensile ou un chiffon) ne les recouvre. Même une fine pellicule d'eau peut rendre les commandes difficiles à utiliser.

Choisir la bonne batterie de cuisine

- N'utilisez que des ustensiles de cuisine dont le fond est adapté à la cuisson par induction. Le symbole de l'induction figure sur l'emballage ou sur le fond de la casserole.

- Vous pouvez vérifier si votre ustensile de cuisine est adapté en effectuant un test magnétique.

Approchez un aimant de la base de la casserole. S'il est attiré, la casserole est adaptée à l'induction.

- Si vous n'avez pas d'aimant :

1. Mettez un peu d'eau dans la casserole que vous voulez vérifier.
2. Si une clignote pas à l'écran et que l'eau chauffe, la casserole est appropriée.
3. Les ustensiles de cuisine fabriqués à partir des matériaux suivants ne conviennent pas : acier inoxydable pur, aluminium ou cuivre sans base magnétique, verre, bois, porcelaine, céramique et faïence.

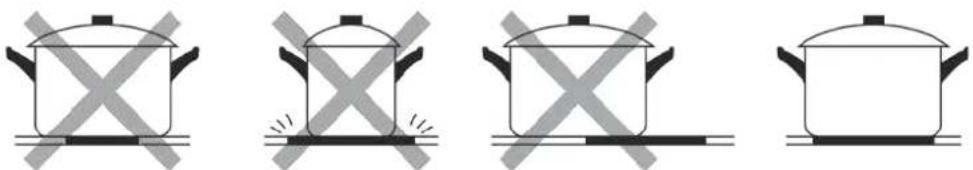

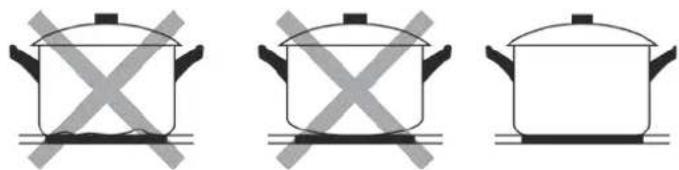

N'utilisez pas d'ustensiles de cuisine aux bords irréguliers ou à la base incurvée.

Assurez-vous que la base de votre casserole est lisse, qu'elle repose à plat sur le verre et qu'elle est de la même taille que la zone de cuisson. Utilisez des casseroles dont le diamètre est aussi grand que le graphique de la zone sélectionnée. En utilisant une casserole légèrement plus large, l'énergie sera utilisée à son maximum. Si vous utilisez une casserole plus petite, l'efficacité pourrait être moindre que prévu.

Centrez toujours votre poêle sur la zone de cuisson.

Soulevez toujours les casseroles de la plaque vitrocéramique - ne les faites pas glisser, car elles risqueraient de rayer le verre.

Utilisation de votre table de cuisson en céramique

Pour démarrer la cuisson

1. Après la mise sous tension, la sonnerie retentit une fois, tous les écrans affichent " - ", ce qui indique que la plaque de cuisson à induction est entrée en mode veille.

2. Placez une casserole appropriée sur la zone de cuisson que vous souhaitez utiliser.

- Assurez-vous que le fond de la casserole et la surface de la zone de cuisson sont propres et secs.

1. En fonction de la zone de chauffage où est placée la casserole, sélectionnez une touche de sélection de zone appropriée en appuyant sur ⚫ (A).

Le symbole 0. sélectionné restera pleinement.

1. Ajuster le réglage de la chaleur en touchant la touche de réglage du curseur (C).

- Si vous ne choisissez pas de réglage de chaleur dans la minute qui suit, la table de cuisson à induction s'éteint automatiquement. Vous devrez recommencer à l'étape 1.

- Vous pouvez modifier le réglage de la chaleur à tout moment pendant la cuisson.

Si l'écran affiche ≧ U ≤ en alternance avec le réglage de la chaleur

Cela signifie que :

- vous n'avez pas placéune casserole sur la bonne zone de cuisson ou,

- la poêle que vous utilisez n'est pas adaptée à la cuisson par induction ou,

- la casserole est trop petite ou n'est pas correctement centrée sur la zone de cuisson.

L'écran s'éteint automatiquement au bout d'une minute si aucun récipient approprié n'est placésur la zone de cuisson.

Lorsque vous avez terminé la cuisson

1. Appuyez sur la touche de sélection de zone(A) que vous souhaitez désactiver.
2. Appuyer sur la touche " - " diminue la puissance jusqu'au niveau " 0 ".
3. Attention aux surfaces chaudes

Le symbole « H » indique la zone de cuisson chaude au toucher. Il disparaît lorsque la surface a refroidi à une température sûre. Il peut également être utilisé comme fonction d'économie d'énergie si vous souhaitez chauffer d'autres casseroles, utilisez la plaque de cuisson encore chaude.

Utilisation de la fonction Boost

Activation de la fonction boost

1. Sélectionnez la zone de chauffage en appuyant sur la touche de sélection de zone (A).
2. En appuyant sur la touche de contrôle de l'augmentation (D) + pendant 3 secondes, l'indicateur de zone affiche "P." et la puissance atteint Max.

Annuler la fonction Boost

1. Appuyez sur la touche de sélection de zone(A) que vous souhaitez annuler.

2. En appuyant sur la touche de réglage du curseur (C), la fonction Boost est annulée et la zone de cuisson revient au niveau 9.

3. La fonction peut fonctionner dans n'importe quelle zone de cuisson.

4. La zone de cuisson revient au niveau 9 après 5 minutes.

Utilisation des fonctions de cuisson

Vous pouvez choisir 3 fonctions de cuisson pratiques en appuyant sur la touche des fonctions de 🎨. Chaque fois, vous cuisson (G) passez d'une fonction à l'autre.

- Faire fondre ou décongeler (environ 50°C)

- Chauffage ou maintien au chaud (environ 70°C)

- Mijotage, température proche de l'ébullition, utile pour la cuisson lente

Utilisation de la fonction Pause - Stop&Go

La fonction pause peut être utilisée à tout moment de la cuisson. Elle permet d'arrêter la plaque à induction et d'y revenir en conservant tous les réglages.

1. Assurez-vous que la zone de cuisson fonctionne.
2. Effleurer brièvement le bouton Stop&Go (E). Toutes les zones de cuisson affichent "Il". Le fonctionnement de la table de cuisson à induction est désactivé, à l'exception des fonctions Stop&Go (E), ON/OFF (B) et Child lock (E).
3. Pour annuler la pause, touchez Stop&Go (E), et touchez n'importe quelle touche à l'exception de Stop&Go (E), ON/OFF (B), puis les zones de cuisson reviendront au niveau de puissance que vous avez réglé auparavant.

Utilisation de la fonction Child Lock

• Vous pouvez verrouiller les commandes afin d'éviter toute utilisation involontaire (par exemple, un enfant qui met accidentellement les zones de cuisson en marche).
• Lorsque les commandes sont verrouillées, toutes les commandes, à l'exception de la commande OFF, sont désactivées.

Pour verrouiller les commandes

Touchez la commande de sécurité enfant 📍 pendant 3 secondes. L'indicateur de la minuterie affiche "Lo" pour les zones de (E) chauffage A et C.

Pour déverrouiller les commandes

1. Assurez-vous que la plaque de cuisson à induction est allumée.
2. Touchez et maintenez la commande de verrouillage des enfants pendant un moment.
3. Vous pouvez maintenant commencer à utiliser votre plaque de cuisson à

Lorsque la table de cuisson est en mode verrouillage, toutes les commandes sont désactivées à l'exception de la commande OFF. Vous pouvez toujours éteindre la table de cuisson à l'aide de la commande OFF en cas d'urgence, mais vous devez d'abord déverrouiller la table de cuisson lors de la prochaine opération.

Protection contre les surchauffes

Un capteur de température permet de surveiller la température à l'intérieur de la plaque de cuisson à induction. En cas de température excessive, la plaque de cuisson à induction s'arrête automatiquement.

Détection de petits articles

Lorsqu'une casserole de taille inappropriée ou non magnétique (par exemple en aluminium), ou tout autre petit objet (par exemple un couteau, une fourchette, une clé) a étélaissésur la table de cuisson, la table de cuisson se met automatiquement en veille au bout d'une minute. Le ventilateur poursuivra la cuisson sur la table de cuisson à induction pendant 1 minute supplémentaire.

Arrêt automatique Protection

L'arrêt automatique est une fonction de protection de votre plaque de cuisson à induction. Elle s'arrête automatiquement si vous oubliez d'éteindre

d'éteindre la cuisson. Les temps de fonctionnement par défaut pour les différents niveaux de puissance sont indiqués dans le tableau ci-dessous :

Niveau de puissance	1~3	4~6	7~8	9
Temps de travail par défaut (min)	360	180	120	90

Lorsque la casserole est retirée, la plaque de cuisson à induction peut cesser de chauffer immédiatement et la plaque s'éteint automatiquement au bout de 2 minutes.

Les personnes porteuses d'un stimulateur cardiaque doivent consulter leur médecin avant d'utiliser cet appareil.

Utilisation de la minuterie

Vous pouvez utiliser la minuterie de deux manières différentes :

- Vous pouvez l'utiliser comme minuteur. Dans ce cas, le minuteur n'éteint aucune zone de cuisson lorsque le temps programmé est écoulé.

- Vous pouvez programmer l'arrêt d'une zone de cuisson à la fin de la durée programmée.

- Vous pouvez régler la minuterie sur une durée maximale de 99 minutes.

Utilisation de la minuterie comme Minute Minder

Si vous ne sélectionnez aucune zone de cuisson

1. Assurez-vous qu'au moins une zone de cuisson est activée. Remarque : vous pouvez utiliser le minuteur même si vous ne sélectionnez aucune zone de cuisson.
2. Effleurer la touche Timer (F) ⚙ . L'indicateur du minuteur se met à clignoter et " 10 " s'affiche sur l'écran du minuteur.
3. Réglez l'heure en touchant la commande " - " ou " + " de la minuterie. Conseil : touchez une fois la commande " - " ou " + " de la minuterie pour diminuer ou augmenter d'une minute. Touchez et maintenez la commande " - " ou " + " de la minuterie pour diminuer ou augmenter de 10 minutes. Si vous touchez simultanément les touches " - " ou " + ", la minuterie est annulée et l'indicateur de minuterie s'éteint.
4. Lorsque l'heure est réglée, le compte à rebours commence immédiatement. L'écran affiche le temps restant.
5. Le signal sonore retentit pendant 30 secondes et l'indicateur de la minuterie s'éteint lorsque le temps de réglage est écoulé.

Réglage de la minuterie pour éteindre une ou plusieurs zones de cuisson

Si la minuterie est réglée sur une zone :

1. Sélectionnez la zone de cuisson en cours en appuyant sur la touche de sélection de zone (A).
2. Appuyez sur la touche Timer(F) ⚙, l'indicateur de la zone de chauffage concernée clignote et vous pouvez régler la minuterie à ce stade.
3. Les touches "+" et "-" permettent de régler le temps de 1 à 99 minutes. Conseil : touchez une fois la commande " - " ou " + " de la minuterie pour diminuer ou augmenter d'une minute.

Touchez et maintenez la commande " - " ou " + " de la minuterie pour diminuer ou augmenter de 10 minutes. Si vous touchez simultanément les touches " - " ou " + ", la minuterie est annulée et l'indicateur de minuterie s'éteint.

1. Lorsque la durée est réglée, le compte à rebours commence immédiatement. Le voyant de la zone de chauffage indique le temps restant et les voyants des zones A et C clignotent.

Le voyant de la zone de chauffage indique alternativement le temps restant et le niveau de puissance. REMARQUE : Le point rouge à côté du niveau de puissance indique ou indiquera la zone sélectionnée.

1. Lorsque le temps de cuisson est écoulé, la zone de cuisson correspondante s'éteint automatiquement. Les autres zones de cuisson continueront à fonctionner si elles ont été allumées précédemment.
2. Lors de l'utilisation conjointe de la « minuterie comme alarme » et de la « minuterie pour éteindre les zones », l'écran affiche en priorité le temps restant de l'alarme. Appuyez sur la zone de cuisson pour afficher le temps restant de la minuterie d'arrêt.

Affichage des défaillances

En cas d'anomalie, la table de cuisson à induction entre automatiquement en état de protection et affiche les codes de protection correspondants :

Message d'erreur	Cause possible	Ce qu'il faut faire
U	Nopot ou pot ne convient pas ;	Remplacer le pot ;
ER03	Eau ou pot sur le verre au-dessus de la commande	Nettoyer l'interface utilisateur
F1E	La connexion entre le tableau d'affichage et le tableau principal gauche est défectueuse (la zone de cuisson dont l'indicateur affiche "E").	1. Câble de connexion mal branché ou défectueux ;2. Remplacer la carte mère.
F3E	Défaillance du capteur de température du four (la zone de cuisson dont l'indicateur affiche "E").	Remplacer le capteur de bobine
F4E	Défaillance du capteur de température de la carte mère (zone de cuisson dont l'indicateur affiche "E").	Remplacer la carte mère
E1E	Le capteur de température de la plaque est élevé.	Veuillez redémarrer après l'arrêt de l'induction.
E2E	Le capteur de température de l'IGBT est élevé	Veuillez redémarrer après l'arrêt de l'induction.
E3E	Tension d'alimentation anormale (trop élevée)	Veuillez vérifier si l'alimentation est normale ; la mise sous tension après l'alimentation est normale.
E4E	Tension d'alimentation anormale (toolow)	Veuillez vérifier si l'alimentation est normale ; la mise sous tension après l'alimentation est normale.
E5E	Défaillance du capteur de température (zone de cuisson dont le voyant affiche "E")	La connexion n'est pas correctement branchée ou l'assemblage est défectueux ;

Il s'agit du jugement et de l'inspection des défaillances les plus courantes.

Ne démontez pas l'appareil vous-même afin d'éviter tout danger ou dommage à la table de cuisson à induction et contactez le fournisseur.

Installation

Sélection du matériel d'installation

Découpez le plan de travail selon les dimensions indiquées dans le dessin.

Pour les besoins de l'installation et de l'utilisation, un espace minimum de 5 cm doit être préservéautour du trou.

Veillez àce que l'épaisseur du plan de travail soit d'au moins 30 mm. Choisissez un matériau de surface de travail résistant à la chaleur afin d'éviter les déformations importantes causées par le rayonnement thermique de la plaque chauffante. Comme indiqué ci-dessous :

En toutes circonstances, assurez-vous que la table de cuisson en céramique est bien ventilée et que l'entrée et la sortie d'air ne sont pas obstruées. Assurez-vous que la table de cuisson en vitrocéramique est en bon état de fonctionnement. Comme indiqué ci-dessous

Remarque : La distance de sécurité entre la plaque de cuisson et l'armoire située au-dessus de la plaque de cuisson doit être d'au moins 760 mm.

A(mm)	B(mm)	C(mm)	D	E
760	50 mini	20 mini	Entée d'air	Sortie d'air 5mm

Avant d'installer la table de cuisson, assurez-vous que

• le plan de travail est d'équerre et de niveau, et aucun élément structurel n'interfère avec l'espace requis
• la surface de travail est faite d'un matériau résistant à la chaleur
• si la table de cuisson est installée au-dessus d'un four, ce dernier est équipé d'un ventilateur de refroidissement intégré
• l'installation sera conforme à toutes les exigences en matière de dégagement ainsi qu'aux normes et réglementations applicables
• un sectionneur approprié assurant une déconnexion totale du réseau électrique est incorporédans le câblage permanent, monté et positionné conformément aux règles et réglementations locales en matière de câblage.

Le sectionneur doit être d'un type approuvé et assurer une séparation des contacts par entrefer de 3 mm sur tous les pôles (ou sur tous les conducteurs actifs [de phase] si les règles locales de câblage autorisent cette variation des exigences).

• l'interrupteur d'isolement sera facilement accessible au client lorsque la table de cuisson sera installée
• en cas de doute concernant l'installation, consultez les autorités locales chargées de la construction et les règlements.
• vous utilisez des finitions résistantes à la chaleur et faciles à nettoyer (telles que des carreaux de céramique) pour les surfaces murales entourant la table de cuisson.

Lorsque vous avez installéla table de cuisson, assurez-vous que

• le câble d'alimentation n'est pas accessible par les portes de placard ou les tiroirs
• un flux d'air frais suffisant est assuréentre l'extérieur du meuble et la base de la table de cuisson
• si la table de cuisson est installée au-dessus d'un tiroir ou d'un placard, une barrière de protection thermique est installée sous la base de la table de cuisson
• l'interrupteur d'isolement est facilement accessible par le client

Avant de placer les supports de fixation

- L'appareil doit être placésur une surface stable et lisse (utiliser l'emballage). Ne pas forcer sur les commandes qui dépassent de la table de cuisson.

localisation des supports de fixation

- L'appareil doit être placésur une surface stable et lisse (utiliser l'emballage). Ne pas forcer sur les commandes qui dépassent de la table de cuisson.

Installation Diagramme

SILICONE fig. 1 01 SILICONE

Couper le plan de travail aux dimensions indiquées (fig. 1) à l'aide d'un équipement approprié. Sceller le bord du plan de travail avec du silicone ou du PTFE et laisser sécher avant d'installer la table de cuisson.

fig. 2 [02] 02 [04x1]

Étalez le joint fourni le long du bord inférieur de la table de cuisson, en veillant à ce que les extrémités se chevauchent.

03 Fig. 3 fig. 4

N'utilisez pas de colle pour fixer la table de cuisson au plan de travail. Une fois le joint en place, positionnez la table de cuisson dans la découpe du plan de travail. Exercez une légère pression vers le bas sur la table de cuisson pour l'enfoncer dans le plan de travail, en veillant à ce qu'elle soit scellée sur le bord extérieur (fig. 4).

Précautions

1. La plaque de cuisson en céramique doit être installée par du personnel ou des techniciens qualifiés. Nous avons des professionnels à votre service. N'effectuez jamais l'opération vous-même.
2. La table de cuisson ne doit pas être installée directement au-dessus d'un lave-vaisselle, d'un réfrigérateur, d'un congélateur, d'un lave-linge ou d'un sèche-linge, car l'humidité peut endommager l'électronique de la table de cuisson.
3. La plaque chauffante en céramique doit être installée de manière à assurer un meilleur rayonnement de la chaleur afin d'améliorer sa fiabilité.
4. La paroi et la zone de chauffage induite au-dessus de la surface de la table doivent résister à la chaleur.
5. Pour éviter tout dommage, la couche sandwich et l'adhésif doivent être résistants à la chaleur.

Raccordement de la table de cuisson au réseau électrique alimentation

Tous les travaux d'installation doivent être effectués par une personne compétente ou un électricien qualifié. Avant de brancher l'alimentation électrique, assurez-vous que la tension du réseau correspond à la tension indiquée sur la plaque signalétique à l'intérieur de la hotte. Avertissement : CET APPAREIL DOIT ÊTRE MIS À LA TERRE

Cette table de cuisson ne doit être raccordée au réseau électrique que par une personne dûment qualifiée. Avant de brancher la table de cuisson sur le secteur, vérifiez que

1. le système de câblage domestique est adapté à la puissance absorbée par la table de cuisson.
2. la tension correspond à la valeur indiquée sur la plaque signalétique
3. les sections du câble d'alimentation peuvent supporter la charge indiquée sur la plaque signalétique. Pour raccorder la table de cuisson au réseau électrique, n'utilisez pas d'adaptateurs, de réducteurs ou de dispositifs de dérivation, car ils peuvent provoquer une surchauffe et un incendie.

Le câble d'alimentation ne doit pas toucher de parties chaudes et doit être placé de manière à ce que sa température ne dépasse pas 75°C en tout point.

Vérifiez auprès d'un électricien si le système de câblage domestique convient sans modification. Toute modification doit être effectuée par un électricien qualifié.

• Si le câble d'alimentation est endommagé ou doit être remplacé, l'opération doit être effectuée par l'agent après-vente avec des outils spécifiques afin d'éviter tout accident.
• Si l'appareil est raccordé directement à l'alimentation principale, le disjoncteur unipolaire doit être installé avec une ouverture minimale de 3 mm entre les contacts.
  • L'installateur doit s'assurer que le raccordement électrique est correct et conforme aux règles de sécurité.
  • Le câble ne doit pas être plié ou comprimé.
  • Le câble doit être vérifié régulièrement et remplacé uniquement par des techniciens agréés.

MISE AU REBUT DE L'APPAREIL

ÉLIMINATION : Ne pas éliminer ce produit avec les déchets municipaux non triés. Il est nécessaire de collecter ces déchets séparément en vue d'un traitement spécial.

Cet appareil est étiqueté conformément à la directive européenne

2011/65/EU pour les déchets d'équipements électriques et électroniques (DEEE). En veillant à ce que cet appareil soit mis au rebut correctement, vous contribuerez à prévenir tout dommage éventuel à l'environnement et à la santé humaine qui pourrait résulter d'une mise au rebut incorrecte.

Le symbole apposé sur le produit indique qu'il ne peut pas être traité comme un déchet ménager normal. Il doit être déposé dans un point de collecte pour le recyclage des produits électriques et électroniques.

Cet appareil doit être éliminé par des spécialistes. Pour de plus amples informations concernant le traitement, la récupération et le recyclage de ce produit, veuillez contacter votre municipalité, votre service d'élimination des déchets ménagers ou le magasin où vous l'avez acheté.

Pour obtenir des informations plus détaillées sur le traitement, la récupération et le recyclage de ce produit, veuillez contacter votre mairie, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

GARANTIE ET SERVICE APRÈS-VENTE

Respectez toutes les consignes de sécurité et d'avertissement pendant l'utilisation

(voir la section "Consignes générales de sécurité").

En cas de panne à laquelle vous ne pouvez remédier vous-même, veuillez contacter Linérie.

Garantie

La garantie du fabricant pour cet appareil est de 2 ans.

Service après-vente

Les coordonnées de Linérie sont indiquées au début et à la fin de ce mode d'emploi.

Lorsque vous contactez Linérie, veuillez indiquer le modèle et le numéro de série de votre appareil. Ceux-ci se trouvent sur la plaque signalétique, après avoir retiré le filtre à graisse.

Enregistrer le modèle et le numéro de série

Modèle :....

Numéro de série :.....

Enregistrez votre produit www.linarie.fr

Remplacement des pièces détachées

Des composants incorrects peuvent entraîner des blessures ou endommager l'appareil. N'utilisez que des pièces détachées Linérie d'origine.

Les modifications, ajouts ou altérations de l'appareil peuvent entraîner des risques pour la sécurité. L'utilisation de pièces détachées ou d'accessoires d'autres fabricants entraîne l'annulation de la garantie, et Linérie décline toute responsabilité.

Veuillez consulter le site www.linarie.com.au pour plus d'informations.

VOUS VOULEZ EN SAVOIR PLUS ?

Pour plus d'informations sur tous les appareils Linérie, Ou pour obtenir des informations détaillées sur les dimensions et l'installation, appelez ou envoyez un e-mail à notre équipe du service client Ou visitez notre site Web :

France

[e-mail]

www.linarie.fr

Australia
