RS-2 - Pompe Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à vide
Marque	Vevor
Modèle	RS-2
Tension d'alimentation	120 V / 60 Hz ou 220-240 V / 50 Hz
Puissance	1/3 HP
Débit d'air libre	5 CFM (environ 8,5 m³/h)
Vide ultime	5 Pa
Vitesse de rotation	1720 tr/min (120 V) / 1440 tr/min (220 V)
Capacité d'huile	250 ml
Dimensions (L x l x H)	290 x 120 x 230 mm
Poids	12 kg (120 V) / 11,6 kg (220 V)
Accessoires inclus	Chambre à vide de 5 gallons, vacuomètre, tube de 1 m, anneau en caoutchouc, 2 silencieux, joint silicone
Matériau du boîtier	Aluminium moulé sous pression
Type de pompe	Pompe à palettes rotatives lubrifiée à l'huile
Entretien	Vidange d'huile régulière, vérification du niveau d'huile via le voyant
Sécurité	Utiliser uniquement à l'intérieur ; surface chaude ; risque de choc électrique ; ne pas exposer à l'eau
Pièces détachées disponibles	Joints d'huile, palettes, filtres, bouchons de vidange, joints toriques
Garantie	Garantie électronique, assistance technique sur www.vevor.com/support
Utilisation recommandée	Dégazage, emballage sous vide, applications de laboratoire

FOIRE AUX QUESTIONS - RS-2 Vevor

Comment remplir l'huile de la pompe RS-2 ?

Retirez le bouchon du raccord d'échappement, puis versez de l'huile pour pompe à vide haut vide jusqu'à ce que le niveau atteigne le bas du voyant. La capacité est d'environ 250 ml. Replacez le bouchon et démarrez la pompe pour vérifier le niveau.

Comment vidanger l'huile usagée ?

Faites chauffer la pompe, puis retirez le bouchon de vidange d'huile pour évacuer l'huile contaminée dans un récipient adapté. Vous pouvez incliner la pompe pour vider complètement. Replacez le bouchon et remplissez avec de l'huile neuve.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord la tension d'alimentation (doit être à ±10% de la valeur nominale). Assurez-vous que l'interrupteur est en position marche. Si le problème persiste, le moteur ou le condensateur peut être défectueux.

Comment vérifier le niveau d'huile ?

Démarrez la pompe avec l'entrée bouchée et observez le voyant de niveau d'huile. Le niveau doit être aligné avec la ligne médiane lorsque la pompe tourne. Ajoutez de l'huile si nécessaire.

Quel type d'huile utiliser ?

Utilisez une huile pour pompe à vide haut vide spécialement formulée pour maintenir une viscosité optimale à haute température et faciliter les démarrages à froid. Ne pas utiliser d'huile moteur standard.

Pourquoi la pompe ne tire-t-elle pas un bon vide ?

Causes possibles : niveau d'huile insuffisant, huile contaminée, fuite au niveau des raccords, bouchon d'entrée mal serré, ou filtre d'entrée obstrué. Vérifiez chaque point et nettoyez si nécessaire.

Comment nettoyer la pompe ?

Pour un nettoyage extérieur, utilisez un chiffon sec. Pour l'intérieur, vidangez l'huile et rincez avec de l'huile neuve si fortement contaminée. Ne jamais utiliser d'eau ou de solvants agressifs.

Puis-je utiliser la pompe à l'extérieur ?

Non, la pompe est conçue pour une utilisation à l'intérieur uniquement. L'exposition à l'humidité ou à la pluie peut provoquer un choc électrique ou endommager l'appareil.

Quels accessoires sont inclus avec la pompe RS-2 ?

Le kit comprend une chambre à vide de 5 gallons, un vacuomètre, un tube de 1 mètre, un anneau en caoutchouc blanc, deux silencieux et un joint silicone.

Comment installer la chambre à vide ?

Connectez le tube entre la busse d'entrée d'air de la pompe et le raccord de la chambre à vide. Installez le vacuomètre sur la chambre selon le schéma. Serrez les écrous à la force appropriée pour éviter les fuites.

MODE D'EMPLOI RS-2 Vevor

Utilisez seulement des ménages.

AVERTISSEMENT : Surface chaude. Pour réduire le risque de brûlures, ne touchez pas.

ATTENTION : Pour réduire le risque de choc électrique, ne pas exposer à la pluie.

Stockez à l'intérieur.

ATTENTION : Pour réduire le risque de choc électrique, utilisez uniquement

AVERTISSEMENT : Risque de blessure. Ne pas diriger le courant d'air directement sur le corps.

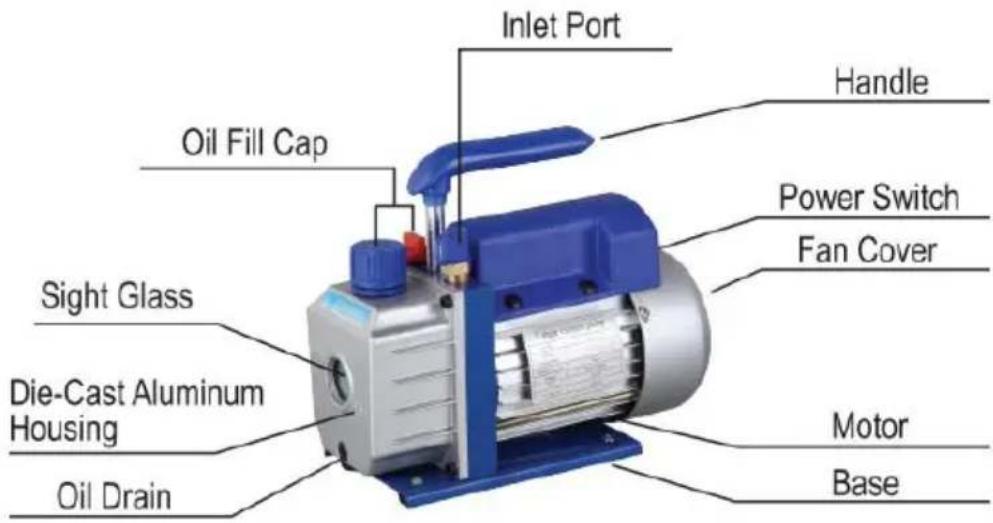

COMPOSANTS DE LA POMPE

Assistance technique et certificat de garantie électronique www.vevor.com/support

POMPE À VIDE

CHAMBRE À VIDE

MODÈLE : RS-0.5, RS-1, RS-1.5, RS-2, RS-3

Avant d'utiliser cet appareil, veuillez lire attentivement le manuel d'instructions et conservez ces instructions. Des précautions de sécurité de base doivent toujours être suivies, y compris les suivantes :

Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

Ce symbole, placé avant un commentaire de sécurité, indique une précaution, un avertissement ou un danger. L'avertissement peut conduire à un accident. Pour réduire le risque de blessure, d'incendie ou d'électrocution, suivez toujours les recommandations ci-dessous.

AVERTISSEMENT

Nettoyage : utiliser uniquement.

AVERTISSEMENT : Surface chaude - Pour réduire le risque de brûlures, ne touchez pas. ATTENTION : Pour réduire le risque de choc électrique, ne pas exposer à la pluie. Conserver à l'intérieur. ATTENTION : Pour réduire le risque de choc électrique, utiliser uniquement à l'intérieur.

ATTENTION : Risque de blessure - Ne pas diriger le flux d'air ou de vapeur vers le corps.

Utiliser uniquement pour le nettoyage.

AVERTISSEMENT : Surface chaude - Pour réduire le risque de brûlures, ne touchez pas. ATTENTION : Pour réduire le risque de choc électrique, ne pas exposer à la pluie. Conserver à l'intérieur.

ATTENTION : Pour réduire le risque de choc électrique, utiliser uniquement à l'intérieur. AVERTISSEMENT : Risque de blessure - Ne pas diriger le flux d'air direct sur le corps.

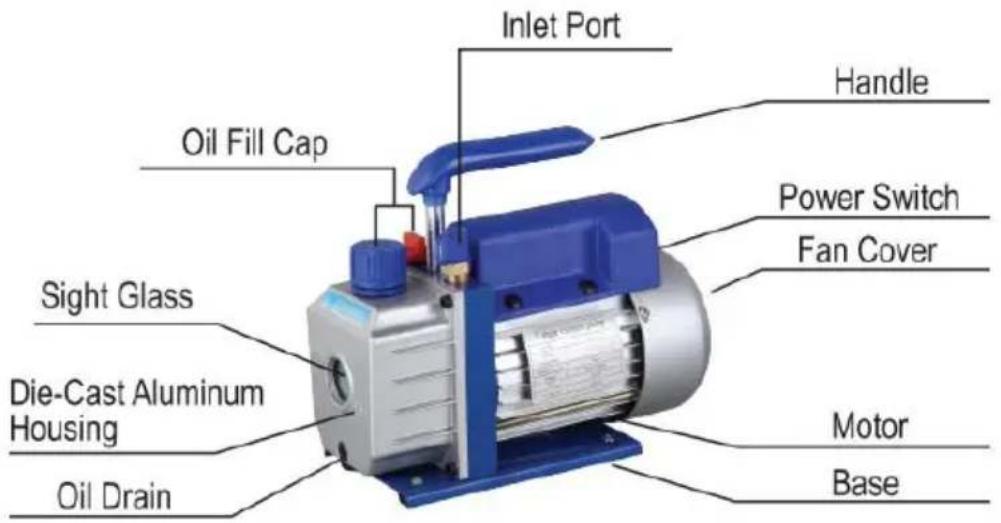

COMPOSANTS DE LA POMPE

Dans tous les cas, les moteurs sont conçus pour fonctionner à des tensions de plus ou moins 10 % de la

tension nominale. Les moteurs monophasés sont fournis entièrement câblés et prêts à

fonctionner.

(1) Vérifier que la tension et la fréquence de la sortie correspondent aux spécifications

indiquées sur l'autocollant du moteur de la pompe. Vérifier l'interrupteur MARCHE/ARRÊT pour s'assurer qu'il est en position ARRÊT

avant de brancher la pompe sur une prise. Retirer et jeter le bouchon d'échappement de l'extrémité de la poignée de la pompe.

(2) La pompe est expédiée sans huile dans le réservoir. Avant de démarrer la pompe, remplir

celle-ci avec de l'huile. Retirer le bouchon du raccord d'échappement et ajouter de l'huile jusqu'à ce que l'huile apparaisse dans le

Bas de la vue de verre. La capacité approximative d'huile de la pompe est

de 180 à 800 ml (voir les données techniques).

(3) Remplacer le bouchon du raccord d'échappement et retirer le bouchon de l'un des ports d'entrée.

Mettre le moteur sur MARCHE. Lorsque la pompe tourne en douceur, remettez le bouchon

sur le port d'entrée. Cela peut prendre de deux à 30 secondes, selon la température

ambiante. Après que la pompe a tourné pendant environ une minute, vérifiez le niveau d'huile dans le voyant. Le niveau doit être aligné avec le repère de niveau d'huile du voyant.

Ajoutez de l'huile si nécessaire.

Remarque : Lorsque la pompe est en marche, le niveau d'huile doit être aligné avec le repère sur

le voyant. Un sous-remplissage entraînera de mauvaises performances de vide.

Un remplissage excessif peut

entraîner une expulsion d'huile par l'échappement.

2. Arrêt de la pompe après utilisation

Pour prolonger la durée de vie de la pompe et faciliter le démarrage, suivez ces procédures d'arrêt.

(1) Fermez la vanne d'isolement entre la pompe et le système. (2) Retirez le tuyau de l'entrée de la pompe. (3) Bouchez le port d'entrée pour empêcher toute contamination ou particules libres de pénétrer dans le port.

1. Vidange de l'huile de la pompe :

L'état et le type d'huile utilisés dans toute pompe à vide poussé sont extrêmement importants pour déterminer le vide ultime réalisable. Nous recommandons l'utilisation d'huile pour pompe à vide de haute qualité. Cette huile a été spécialement formulée pour maintenir une viscosité maximale aux températures de fonctionnement normales et pour améliorer les démarrages par temps froid.

2. Procédure de changement d'huile

(1) Assurez-vous que la pompe est réchauffée. (2) Retirez le bouchon de vidange d'huile. Vidangez l'huile contaminée dans un récipient approprié et éliminez-la correctement. L'huile peut être expulsée de la pompe en ouvrant l'entrée et en obstruant partiellement l'échappement avec un chiffon pendant que la pompe fonctionne. Ne faites pas fonctionner la pompe plus de 20 secondes avec cette méthode.

(3) Lorsque le flux d'huile s'est arrêté, inclinez la pompe vers l'avant pour vidanger l'huile résiduelle. (4) Remettez le bouchon de vidange d'huile. Retirez le raccord d'échappement et remplissez le réservoir avec de la nouvelle huile pour pompe à vide jusqu'à ce que l'huile apparaisse juste en bas du verre de niveau. La capacité approximative en huile de la pompe est de 180 à 800 ml (référez-vous aux spécifications techniques).

(5) Assurez-vous que les orifices d'entrée sont bouchés, puis allumez la pompe. Laissez-la fonctionner pendant une minute, puis vérifiez le niveau d'huile. Si l'huile est en dessous de la ligne de niveau d'huile, ajoutez de l'huile lentement (pompe en marche) jusqu'à ce que l'huile atteigne la ligne de niveau d'huile. Remettez le raccord d'échappement, en vous assurant que l'entrée est

(6)

a) Si l'huile est fortement contaminée par des boues qui se forment lorsque l'eau s'accumule dans l'huile, vous devrez peut-être retirer le couvercle du réservoir d'huile et l'essuyer.

b) Une autre méthode pour traiter l'huile fortement contaminée consiste à forcer l'huile hors du réservoir de la pompe. Pour ce faire, laissez la pompe fonctionner jusqu'à ce qu'elle soit réchauffée. Pendant que la pompe fonctionne encore, retirez le bouchon de vidange d'huile. Limitez légèrement l'échappement. Cela créera une contre-pression dans le réservoir d'huile et forcera l'huile, entraînant la contamination.

Lorsque l'huile cesse de s'écouler, éteignez la pompe.

Répétez cette procédure autant de fois que nécessaire jusqu'à ce que la contamination soit éliminée.

Remettez le bouchon de vidange d'huile et remplissez le réservoir au niveau approprié avec de l'huile neuve pour pompe.

Votre pompe est conçue pour une utilisation fiable et a une longue durée de vie. Si quelque chose devait mal fonctionner, le guide suivant vous aidera à la remettre en service aussi rapidement que possible.

Si le démontage de la pompe est requis, veuillez vérifier votre garantie. Celle-ci peut être annulée par une mauvaise utilisation ou une altération par le client, ce qui rend la pompe inutilisable.

1. Panne de démarrage

Vérifier la tension de ligne. La pompe doit démarrer à une tension secteur ±10 % (en charge) à 320F. Aux extrêmes, une commutation entre les enroulements standard peut se produire.

2. Fuite d'huile

(1) Assurez-vous que l'huile n'est pas une accumulation résiduelle provenant d'un déversement, etc. (2) Si une fuite existe, le joint du couvercle du module ou le joint d'arbre peut devoir être remplacé.

S'il y a une fuite dans la zone du bouchon de vidange d'huile, vous pouvez refermer le bouchon en utilisant un produit d'étanchéité pour filetage commercial.

3. Échec à tirer un bon vide

(1) Assurez-vous que le vacuomètre et toutes les connexions sont en bon état et sans fuite. Vous pouvez confirmer la fuite en surveillant le vide avec une jauge à thermistance tout en appliquant de l'huile de pompe à vide au niveau des connexions ou des points de fuite suspectés. Le vide s'améliorera brièvement pendant que l'huile colmate la fuite. (2) Assurez-vous que l'huile de la pompe est propre. Une pompe très contaminée peut nécessiter plusieurs rinçages d'huile. (3) Assurez-vous que l'huile est au niveau approprié. Pour un fonctionnement maximal de la pompe, l'huile doit être au même niveau que la ligne OIL LEVEL sur le voyant lorsque la pompe est en marche. Ne pas trop remplir ---- les températures de fonctionnement entraîneront une expansion de l'huile, de sorte qu'elle apparaîtra à un niveau plus élevé que lorsque la pompe ne fonctionne pas. Pour vérifier le niveau d'huile, démarrez la pompe avec l'entrée bouchée. Vérifiez le niveau d'huile dans le voyant. Ajoutez de l'huile nécessaire.

PROBLÈMES COURANTS ET DÉPANNAGE

ÉchecDescription	FauteCause	Solution
Faiblevide	1. Lecapuchon d'entrée d'air portde rechange côté de le l'orifice d'entrée d'air est des	Serrer le bouchon d'entrée
	2. L'anneau en caoutchouc l'air entrée casquette sur le bâbord de rechange de le entrée le port est endomma	Remplacerleanneau de caoutchouc
	3. Huile insuffisante	Ravitailler à le ligne médiane huile jauge
	4. L'huile dela pompe est émulsionnée etimpur	Remplaceravechuile neuve
	5.Le trou d'entrée d'huile de pompe estbloqué ou le l'approvisionnement en pétrol est insuffisant	Nettoyer l'orifice d'entrée d'huile et le filtre engrener
	6.Fuite du conteneur de tuyaux connecté à la pompe	Vérifierle tuyau connecté récipientà éviter les fuites
	7. Mauvaisesélection de la	Vérifiez la taille de la pompe conteneur, recalculer et sélectionner le modèle de pompe approprié
	8. La pompe a été utilisée p long et le le dédouanement augmenté exigible à l'usure d pièces	Vérifiez ,réparezou remplacez le pompe avec un nouveau sur e
Huile Fuite	1. Lejoint d'huile est endom	RemplacerleJoint Huile
	2.Le raccordement du réserv d'huile est lâcheou endommagé	Serrez les vis et remplacez Joint torique
Injection d'huile	1.Tropd'huile	Vidange le huile à le ligne niveau d'huile
	2.Lela pression d'entrée est trop élevée pour un long moment	Sélectionner le approprié pomper à augmenter la vite de pompage d
Démarrage difficile	1. La température de l'huile es aussi faible	Leair l'entrée est ventilée, démarre le moteur à plusieurs reprises ou chaleurs l'huile de la pompe
	2. Le moteurou l'alimentation est défectueux	Vérifieretréparation
	3. Étranger les objets tombent dans le pompe	Vérifier et éliminer
	4. La tension d'alimentation est aussi faible	Vérifierla tension d'alimentation

Remarque : Si les solutions ci-dessus ne résolvent pas votre problème, veuillez contacter le revendeur le plus proche, ou envoyez votre pompe à un centre de réparation professionnel, et nous ferons de notre mieux pour vous servir.

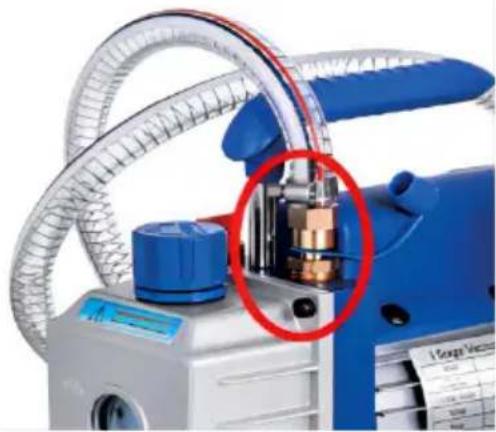

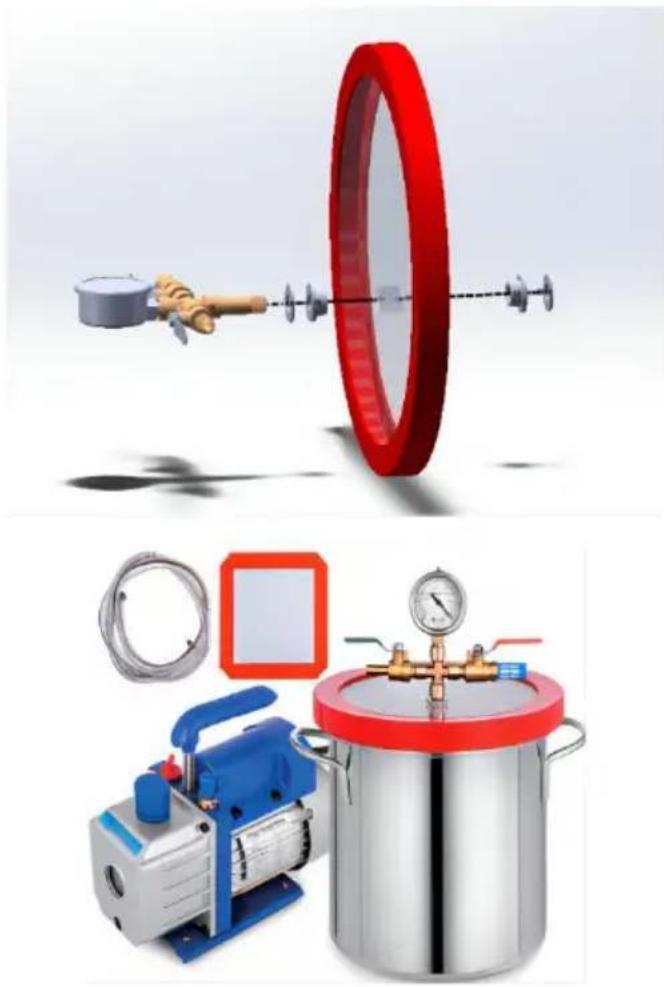

INSTRUCTIONS POUR LA POMPE À VIDE ET LA CHAMBRE À VIDE

1. Après avoir retiré l'ensemble de jauge à vide, installez l'ensemble de jauge à vide dans l'ordre indiqué sur le schéma, puis serrez l'écrou avec la force appropriée.
2. Préparez 1 pompe à vide, 1 chambre à vide et de l'huile pour pompe à vide.

1. Après avoir rempli la pompe à vide, connectez le tuyau à la buse d'entrée d'air de la pompe à vide.
2. L'autre extrémité du tuyau est connectée à la jauge à vide, et la vanne de changement est illustrée sur la figure.
3. Après la connexion, démarrez normalement l'alimentation, et vous verrez l'aiguille de pression de la jauge à vide tourner.

UGS	QCKTZKB3CFM1-4D1TV1
Modèle	RS-1
Tension	120 V/60 Hz
Déplacement d'air libre	3CFM
Vide ultime	5PA
Vitesse de rotation	1720
Puissance (HP)	1/4
Capacité d'huile (ml)	220
Dimension(mm)	240*110*220
Poids (kg)	6.5
Accessoire	Chambre à vide de 1 gallonComprend : vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2

UGS	MCKDZKBT3CFM5YVRLV1
Modèle	RS-1
Tension	120 V/60 Hz
Déplacement d'air libre	3CFM
Vide ultime	5PA
Vitesse de rotation	1720
Puissance (HP)	1/4
Capacité d'huile (ml)	220
Dimension(mm)	240*110*220
Poids (kg)	10.6
Accessoire	Chambre à vide de 5 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1

UGS	QCKTZKB3JLBXGT3CFV1
Modèle	RS-1
Tension	120 V/60 Hz
Déplacement d'air libre	3CFM
Vide ultime	5PA
Vitesse de rotation	1720
Puissance (HP)	1/4
Capacité d'huile (ml)	220
Dimension(mm)	240*110*220
Poids (kg)	9.68
Accessoire	Chambre à vide de 3 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1
UGS	QCKTZKB3CF1-4J1.5V1
Modèle	RS-1
Tension	120 V/60 Hz
Déplacement d'air libre	3CFM
Vide ultime	5PA
Vitesse de rotation	1720
Puissance (HP)	1/4
Capacité d'huile (ml)	220
Dimension(mm)	240*110*220
Poids (kg)	7.2
Accessoire	Chambre à vide de 1,5 gallonComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2

UGS	QCKTZKB2.5CFMD1.5V1
Modèle	RS-1
Tension	120 V/60 Hz
Déplacement d'air libre	2,5 pi3/min
Vide ultime	5PA
Vitesse de rotation	1720
Puissance (HP)	1/4
Capacité d'huile (ml)	220
Dimension(mm)	240*110*220
Poids (kg)	7.2
Accessoire	Chambre à vide de 1,5 gallonComprend : vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2

UGS	QCKTZKB3.6CFMD1.5V1
Modèle	RS-1
Tension	120 V/60 Hz
Déplacement d'air libre	3,6 pi3/min
Vide ultime	5PA
Vitesse de rotation	1720
Puissance (HP)	1/4
Capacité d'huile (ml)	220
Dimension(mm)	240*110*220
Poids (kg)	7.2
Accessoire	Chambre à vide de 1,5 gallonComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2
UGS	QCKTZKB3CF1-4J1.5V2
Modèle	RS-1
Tension	220-240 V 50 Hz
Déplacement d'air libre	3CFM
Vide ultime	5PA
Vitesse de rotation	1440
Puissance (HP)	1/4
Capacité d'huile (ml)	220
Dimension(mm)	240*110*220
Poids (kg)	7.2
Accessoire	Chambre à vide de 1,5 gallonComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caOUTCHOUc blanc * 1silencieux*2

UGS	QCKTZKB3CFM1-4J5TV3QCKTZKB3CFM1-4J5TV2
Modèle	RS-1
Tension	220-240 V 50 Hz
Déplacement d'air libre	3CFM
Vide ultime	5PA
Vitesse de rotation	1440
Puissance (HP)	1/4
Capacité d'huile (ml)	220
Dimension(mm)	240*110*220
Poids (kg)	10.6
Accessoire	Chambre à vide de 5 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1

UGS	QCKTZKB1.8CFMDJ2TV3
Modèle	RS-0.5
Tension	220-240 V 50 Hz
Déplacement d'air libre	1,8 pi3/min
Vide ultime	5PA
Vitesse de rotation	1440
Puissance (HP)	1/4
Capacité d'huile (ml)	220
Dimension(mm)	240*110*220
Poids (kg)	8
Accessoire	Chambre à vide de 2 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1
UGS	QCKTZKB3CFM1-4J3TV2QCKTZKB3CFM1-4J3TV3
Modèle	RS-1
Tension	220-240 V 50 Hz
Déplacement d'air libre	3CFM
Vide ultime	5PA
Vitesse de rotation	1440
Puissance (HP)	1/4
Capacité d'huile (ml)	220
Dimension(mm)	240*110*220
Poids (kg)	9.68
Accessoire	Chambre à vide de 3 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1

UGS	3CFMZKBJ2JLZKT001V33CFMZKBJ2JLZKT001V2
Modèle	RS-1
Tension	220-240 V 50 Hz
Déplacement d'air libre	3CFM
Vide ultime	5PA
Vitesse de rotation	1440
Puissance (HP)	1/4
Capacité d'huile (ml)	220
Dimension(mm)	240*110*220
Poids (kg)	8
Accessoire	Chambre à vide de 2 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1

UGS	3CFMZKBJ2JLZKT001V1
Modèle	RS-1
Tension	120 V/60 Hz
Déplacement d'air libre	3CFM
Vide ultime	5PA
Vitesse de rotation	1720
Puissance (HP)	1/4
Capacité d'huile (ml)	220
Dimension(mm)	240*110*220
Poids (kg)	8
Accessoire	Chambre à vide de 2 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1

UGS	QCKTZKB4CFM1-3J2TV2
Modèle	RS-1.5
Tension	220-240 V 50 Hz
Déplacement d'air libre	4CFM
Vide ultime	5PA
Vitesse de rotation	1440
Puissance (HP)	1/3
Capacité d'huile (ml)	225
Dimension(mm)	275*115*240
Poids (kg)	8,69
Accessoire	Chambre à vide de 2 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1

UGS	QCKTZKB4CFMDJ3T01V3QCKTZKB4CFMDJ3T01V2
Modèle	RS-1.5
Tension	120 V/60 Hz
Déplacement d'air libre	4CFM
Vide ultime	5PA
Vitesse de rotation	1720
Puissance (HP)	1/3
Capacité d'huile (ml)	225
Dimension(mm)	270*110*220
Poids (kg)	10.7
Accessoire	Chambre à vide de 3 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1
UGS	QCKTZKB3JLBXGT4CFV1
Modèle	RS-1.5
Tension	120 V/60 Hz
Déplacement d'air libre	4CFM
Vide ultime	5PA
Vitesse de rotation	1720
Puissance (HP)	1/3
Capacité d'huile (ml)	225
Dimension(mm)	270*110*220
Poids (kg)	10.7
Accessoire	Chambre à vide de 3 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1

UGS	QCKTZKB4CFM1-3J2TV1
Modèle	RS-1.5
Tension	120 V/60 Hz
Déplacement d'air libre	4CFM
Vide ultime	5PA
Vitesse de rotation	1720
Puissance (HP)	1/3
Capacité d'huile (ml)	225
Dimension(mm)	270*110*220
Poids (kg)	8,69
Accessoire	Chambre à vide de 2 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1

UGS	S12HP5CFM110VBGFDV1S13HP5CFM110VVAFJV1
Modèle	RS-2
Tension	120 V/60 Hz
Déplacement d'air libre	5CFM
Vide ultime	5PA
Vitesse de rotation	1720
Puissance (HP)	1/3
Capacité d'huile (ml)	250
Dimension(mm)	290*120*230
Poids (kg)	12
Accessoire	Chambre à vide de 5 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1

UGS	QCKTZKB3.6CFMDJ3TV1
Modèle	RS-1
Tension	120 V/60 Hz
Déplacement d'air libre	3,6 pi3/min
Vide ultime	5PA
Vitesse de rotation	1720
Puissance (HP)	1/4
Capacité d'huile (ml)	220
Dimension(mm)	240*110*220
Poids (kg)	9.68
Accessoire	Chambre à vide de 3 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1

UGS	S12HP5CFM110VBGFDV2
Modèle	RS-2
Tension	220-240 V 50 Hz
Déplacement d'air libre	5CFM
Vide ultime	5PA
Vitesse de rotation	1440
Puissance (HP)	1/3
Capacité d'huile (ml)	250
Dimension(mm)	290*120*230
Poids (kg)	11.6
Accessoire	Chambre à vide de 5 gallonsComprend : un vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1

UGS	S12HP7CFM110VHZQ5V1
Modèle	2RS-3
Tension	120 V/60 Hz
Déplacement d'air libre	7CFM
Vide ultime	5PA
Vitesse de rotation	3500
Puissance (HP)	3/4
Capacité d'huile (ml)	370
Dimension(mm)	360*135*275
Poids (kg)	16
Accessoire	Chambre à vide de 5 gallonsComprend : vacuomètre*1Tube de 1 mètre * 1anneau en caoutchouc blanc * 1silencieux*2joint en silicone * 1

1	Cacheventilateur	24	Moulé sous pressionboîtier en aluminium
2	Croix vis	25	Vue verre
3	Ventilateur	26	Huile vidange
4	Moteur couverture	27	Huile vidange vis Jo i nt torique
5	Cordons d'alimentation	28	Vis
6	Interrupteur	29	Scellage anneau
7	Machine à laver	30	Vis
8	Palier	31	Caoutchouc pied
9	Moteur rotor	32	Plaque de base
10	Condensateur boîte	33	Autotaraudeuse vis
11	Centrifuge changer	34	Couvercle de pompe arrière
12	Moteur stator	35	Huile joint
13	Boîtier	36	Retour - pompe corps
14	Ca paciteur	37	Arrière - rotatif - à palettes
15	Poignée	38	Retour - pompe rotor
16	Tre style	39	Printemps
17	Gaz casquette	40	Milieu clôture
18	L' air entrée buse	41	Avant - pompe corps
19	Vis	42	Avant - pompe rotor
20	Devant rotatif - à palettes	43	Couverture avant
21	Printemps	44	Huile joint
22	Casquette conseil	45	Ô taper anneau
23	Échappement et huile entrée raccord	46	Vis

VEVOR®

OUTILS ROBUSTES, PRIX RÉDUITS

Assistance technique et certificat de garantie électronique www.vevor.com/support

VEVOR®

OUTILS ROBUSTES, PRIX RÉDUITS

1. Huile pour pompe à vide :
