RS-2 - Pumpar Vevor - Gratis bruksanvisning och manual

Produkttyp	Vakuumpump
Märke	Vevor
Modell	RS-2
Matningsspänning	120 V / 60 Hz eller 220-240 V / 50 Hz
Effekt	1/3 HK
Fritt luftflöde	5 CFM (cirka 8,5 m³/h)
Slutvakuum	5 Pa
Rotationshastighet	1720 varv/min (120 V) / 1440 varv/min (220 V)
Oljekapacitet	250 ml
Mått (L x B x H)	290 x 120 x 230 mm
Vikt	12 kg (120 V) / 11,6 kg (220 V)
Medföljande tillbehör	5 gallons vakuumkammare, vakuummätare, 1 m slang, gummiring, 2 ljuddämpare, silikonpackning
Höljets material	Tryckgjuten aluminium
Pump typ	Oljesmord roterande lamellpump
Underhåll	Regelbundet oljebyte, kontrollera oljenivån via fönstret
Säkerhet	Använd endast inomhus; het yta; risk för elektrisk stöt; får inte utsättas för vatten
Reservdelar tillgängliga	Oljetätningar, lameller, filter, avtappningspluggar, O-ringar
Garanti	Elektronisk garanti, teknisk support på www.vevor.com/support
Rekommenderad användning	Avluftning, vakuumförpackning, laboratorieapplikationer

Vanliga frågor - RS-2 Vevor

Hur fyller man på olja i pumpen RS-2?

Ta bort pluggen från avgasanslutningen, häll sedan i vakuumpumpolja för högt vakuum tills nivån når botten av fönstret. Kapaciteten är cirka 250 ml. Sätt tillbaka pluggen och starta pumpen för att kontrollera nivån.

Hur tömmer man använd olja?

Värm pumpen, ta sedan bort oljeavtappningspluggen för att tömma den förorenade oljan i en lämplig behållare. Du kan luta pumpen för att tömma helt. Sätt tillbaka pluggen och fyll med ny olja.

Vad gör jag om pumpen inte startar?

Kontrollera först matningsspänningen (måste vara inom ±10% av märkvärdet). Se till att strömbrytaren är i på-läge. Om problemet kvarstår kan motorn eller kondensatorn vara defekt.

Hur kontrollerar man oljenivån?

Starta pumpen med inloppet blockerat och observera oljenivåfönstret. Nivån ska vara i linje med mittlinjen när pumpen går. Tillsätt olja om det behövs.

Vilken typ av olja ska användas?

Använd en vakuumpumpolja för högt vakuum speciellt formulerad för att bibehålla optimal viskositet vid hög temperatur och underlätta kallstarter. Använd inte vanlig motorolja.

Varför drar pumpen inte ett bra vakuum?

Möjliga orsaker: otillräcklig oljenivå, förorenad olja, läckage vid anslutningar, dåligt åtdragen inloppsplugg eller igensatt inloppsfilter. Kontrollera varje punkt och rengör vid behov.

Hur rengör man pumpen?

För utvändig rengöring, använd en torr trasa. För insidan, töm oljan och skölj med ny olja om den är kraftigt förorenad. Använd aldrig vatten eller aggressiva lösningsmedel.

Kan jag använda pumpen utomhus?

Nej, pumpen är konstruerad för endast inomhusbruk. Exponering för fukt eller regn kan orsaka elektrisk stöt eller skada enheten.

Vilka tillbehör ingår med pumpen RS-2?

Satsen innehåller en 5 gallons vakuumkammare, en vakuummätare, en 1 meters slang, en vit gummiring, två ljuddämpare och en silikonpackning.

Hur installerar man vakuumkammaren?

Anslut slangen mellan pumpens luftintagsstos och vakuumkammarens anslutning. Montera vakuummätaren på kammaren enligt schemat. Dra åt muttrarna med lämplig kraft för att undvika läckage.

BRUKSANVISNING RS-2 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

VAKUUMPUMP OCH VAKUUMKAMMARE

MODELL: RS-0.5, RS-1, RS-1.5, RS-2, 2RS-3

Innan du använder denna apparat, läs bruksanvisningen noggrant och spara dessa instruktioner. Grundläggande säkerhetsåtgärder ska alltid följas, inklusive följande:

Varning – För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.

Denna symbol, placerad före en säkerhetskommentar, indikerar försiktighetsåtgärd, varning eller fara. Att ignorera varningen kan leda till en olycka. För att minska risken för brand eller elstöt, följ alltid rekommendationerna nedan.

VARNING

Endast för hushållsbruk.

VARNING: Varm yta – För att minska risken för brännskador, rör inte. VARNING: För att minska risken för elektriska stötar, utsätt inte för regn. Förvara inomhus. VARNING: För att minska risken för elektriska stötar, använd endast inomhus.

VARNING: Risk för skada – Rikta inte luft eller ånga direkt mot kroppen.

Endast för hushållsbruk.

VARNING: Varm yta – För att minska risken för brännskador, rör inte. VARNING: För att minska risken för elektriska stötar, utsätt inte för regn.

Förvara inomhus.

VARNING: För att minska risken för elektriska stötar, använd endast inomhus. VARNING: Risk för skada – Rikta inte luftdrag mot kroppen.

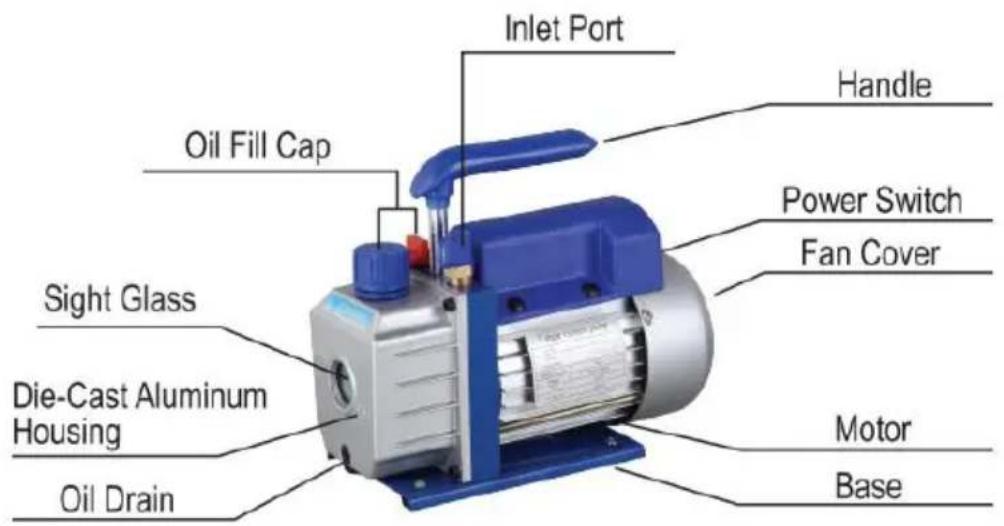

PUMPKOMPONENTER

1. Före användning av din vakuumpump

I allmänhet är motorer konstruerade för att fungera vid spänningar på plus eller minus 10% av märkspänningen. Enfasiga motorer levereras fullt anslutna och redo att användas.

(1) Kontrollera att spänningen och frekvensen i uttaget överensstämmer med specifikationerna på pumpmotorns dekal. Kontrollera att PÅ/AV-omkopplaren är i AV-läge innan du ansluter pumpen till ett uttag. Ta bort och kassera skyddskåpan från änden av pumphandtaget.

(2) Pumpen levereras utan olja i behållaren. Innan du startar pumpen, fyll den med olja. Ta bort avtappningspluggen och tillsätt olja tills oljan precis syns i botten av synglaset. Pumpens ungefärliga oljekapacitet är 180–800 ml (se teknisk data).

(3) Sätt tillbaka avtappningspluggen och ta bort kåpan från en av inloppsportarna. Vrid motoromkopplaren till PÅ. När pumpen går jämnt, sätt tillbaka kåpan på inloppsporten. Detta kan ta två till 30 sekunder, beroende på omgivningstemperaturen.

Efter att pumpen har gått i ungefär en minut, kontrollera synglaset för rätt oljenivå. Nivån ska vara i linje med oljenivåmarkeringen på synglaset. Tillsätt olja om det behövs.

Obs: När pumpen är igång ska oljenivån vara i linje med markeringen på synglaset. Underfyllning resulterar i dålig vakuumprestanda. Överfyllning kan

resultera i att olja sprutar ut från avgasporten.

2. Stänga av pumpen efter användning

För att förlänga pumpens livslängd och underlätta start, följ dessa procedurer vid avstängning.

(1) Stäng grenrörets ventil mellan pumpen och systemet. (2) Ta bort slangen från pumpens inlopp. (3) Täck inloppsporten för att förhindra att föroreningar eller lösa partiklar kommer in i porten.

1. Vakuumpumpolja:

Typen och kvaliteten på oljan som används i alla högvakuumpumpar är extremt viktig för att bestämma det slutliga uppnåeliga vakuumet. Vi rekommenderar användning av Hög Vakuum Pump Olja. Denna olja har blandats specifikt för att bibehålla maximal viskositet vid normala driftstemperaturer och för att förbättra start vid kallt väder.

2. Oljebytesprocedur

(1) Se till att pumpen är uppvärmd. (2) Ta bort oljeavtappningslocket. Töm den förorenade oljan i en lämplig behållare och kassera den på rätt sätt. Olja kan tvingas ut ur pumpen genom att öppna inloppet och delvis blockera utloppet med en trasa medan pumpen är igång. Använd inte pumpen i mer än 20 sekunder med denna metod. (3) När oljeflödet har stannat, luta pumpen för att tömma resterande olja. (4) Sätt tillbaka oljeavtappningslocket. Ta bort utloppsanslutningen och fyll behållaren med ny vakuumpumpolja tills oljan precis syns i botten av synglaset. Pumpens ungefärliga oljekapacitet är 180-800 ml (se teknisk data). (5) Se till att inloppsportarna är täckta och starta sedan pumpen. Låt den gå i en minut och kontrollera sedan oljenivån. Om oljan är under OLJENIVÅ-linjen i synglaset, tillsätt olja långsamt (medan pumpen går) tills oljan når OLJENIVÅ-linjen. Sätt tillbaka utloppsanslutningen och se till att inloppet är täckt. (6) a) Om oljan är kraftigt förorenad med slam som bildas när vatten tillåts samlas i oljan, kan du behöva ta bort oljebehållarens lock och torka ur den. b) En annan metod för att hantera kraftigt förorenad olja är att tvinga ut oljan ur pumpbehållaren. För att göra detta, låt pumpen gå tills den är uppvärmd. Medan

pumpen fortfarande går, ta bort oljeavtappningslocket. Begränsa avgaserna. Detta kommer att skapa ett mottryck i oljebehållaren och tvinga ut oljan med föroreningarna.

När oljan börjar rinna, stäng av pumpen.

Upprepa denna procedur vid behov tills kontamineringen har avlägsnats.

Sätt tillbaka oljeavtappningslocket och fyll på behållaren till rätt nivå med färsk pumpolja.

Din pump är konstruerad för pålitlig användning och har en lång livslängd. Om något skulle gå fel, hjälper följande guide dig att få pumpen i drift så snabbt som möjligt.

Om demontering av pumpen krävs, kontrollera din garanti. Garantin ogiltigförklaras vid missbruk eller kundmanipulation, vilket resulterar i att pumpen blir inoperabel.

1. Fel vid start

Kontrollera nätspänningen. Pumpen måste starta vid ±10 % av märkspänningen (belastad) vid 320F. I extrema fall kan växling mellan standarddriftlindningarna ske.

2. Oljeläckage

(1) Se till att oljan inte är en rest från spill etc. (2) Om läckage finns, behöver modulens packning eller axeltätningen bytas ut.

Om läckage finns i området kring oljeavtappningspluggen, kan du behöva återförsegla pluggen med en kommersiell gängtejp eller tätningsmedel.

3. Misslyckande att uppnå bra vakuum

(1) Se till att vakuummätaren och alla anslutningar är i gott skick och läckagefria. Du kan bekräfta läckage genom att övervaka vakuumet med en termistormätare medan du applicerar vakuumpumpolja vid anslutningar eller misstänkta läckagepunkter. Vakuumet förbättras en kort stund medan oljan täta läckan. (2) Se till att pumpoljan är ren. En kraftigt förorenad pump kan kräva fler oljespolningar. (3) Se till att oljan är på rätt nivå. För maximal pumpdrift måste oljan vara jämn med OIJENIVÅ-linjen på synglaset när pumpen är igång. Överfyll inte----drifttemperaturer gör att oljan expanderar, så den kommer att synas på en högre nivå än när pumpen inte är igång. För att kontrollera oljenivån, starta pumpen och ta bort inloppslocket. Kontrollera oljenivån i synglaset. Tillsätt olja om det behövs.

ALLMÄNNA PROBLEM OCH FELSÖKNING

misslyckande Beskrivning	FelOrsak	Lösning
Lågtvakuumm	1. Luftintagslocket på reservp sida av de luftinloppsporten	Spänna de luftintagslock
	2. Gummiringen inne i lufter inlopp keps på reservsidan babord de luft inlopp porten skadad	Byta utdegummiring
	3. Otilräcklig olja	Tanka till de mittlinje av de d mätare
	4. Pumpoljanär emulgerad d och oren	Byta utmedny olja
	5.Pumpensoljeinloppshål är blockerad ellerde oljeförsörjningen är otillräcklig	Rengör oljeinloppshålet och filtrera r maska
	6.Läckage av rörbehållare ansluten till pumpen	Kollauppdeanslutet rör behållare till förhindra läckage
	7. Felaktigt pumpval	Kontrollera storleken på pumpen d behållare, beräkna om och välj t lämplig pumpmodell
	8. Pumpen har använts för a lång , och de godkännande ökade på grund av till slitage delar	Kontrollera ,reparera eller byt ut pump med en ny p e
OljaLäckage	1. Oljetätningenär skadad	Byta utdeoljetätning
	2.Oljetankanslutningen är lösaellerskadad	Dra åt skruvarna och byt u de O - ring
Oljeinsprutning	1.Förmycketolja	Dränera de olja till de oljenivålinjen
	2.Deninloppstrycket är för högt för en lång tid	Väljde lämplig pumpa till ök pumphastighetend
Hård start	1. Oljetemperaturen är för låg	De luft inloppet är ventilerat startar motorn upprepade gånger värmerpumpoljan
	2. Motorn eller strömförsörjningen är fel	Kolla upp ochreparation
	3.Utländsk föremål faller in pump	Kollauppoch eliminera
	4.Strömförsörjningsspänningen är för låg	Kolla upp strömförsörjningsspänningen

Obs: Om ovanstående lösningar inte löser problemet, kontakta din närmaste återförsäljare, eller skicka din pump till ett professionellt reparationscenter, så hjälper vi dig.

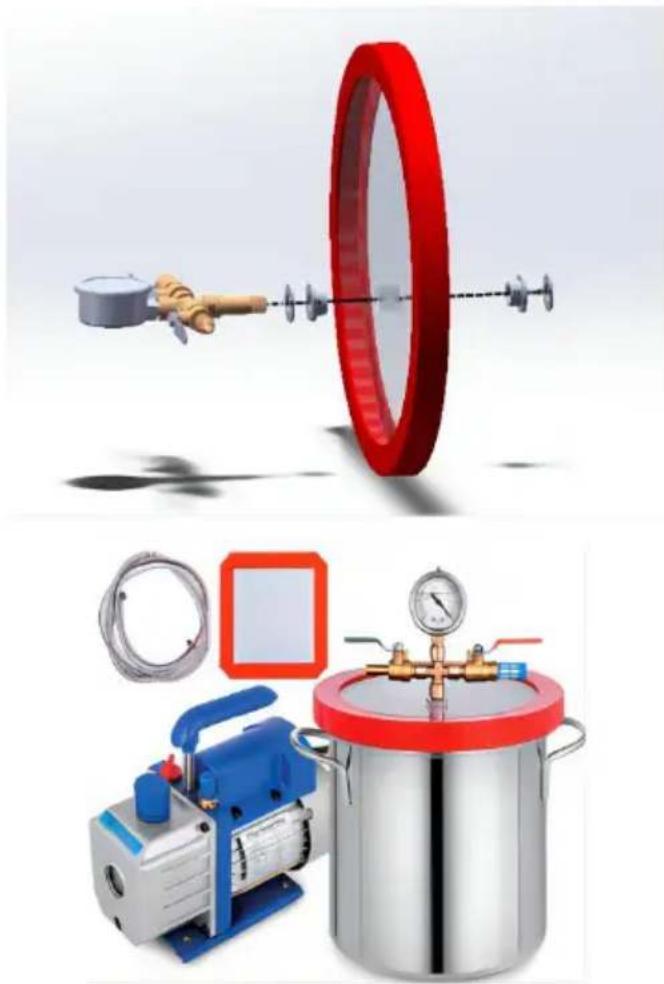

INSTRUKTIONER FÖR VAKUUMPUMP OCH VAKUUMKAMMARE

1. Efter att ha tagit bort vakuummätarenheten, installera vakuummätarenheten i den ordning som visas i diagrammet och dra sedan åt muttern med lämplig kraft.
2. Förbered 1 vakuumpump, 1 vakuumkammare och vakuumpumpolja.

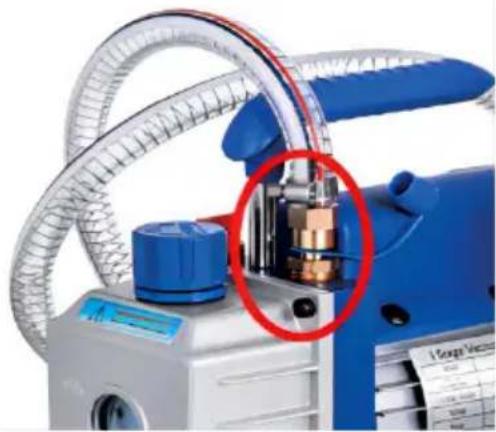

1. Efter påfyllning av vakuumpumpen, anslut slangen till luftinloppsmunstycket på vakuumpumpen.
2. Gränssnittet på den andra änden av slangen är anslutet till vakuummätaren och ventilomkopplaren som visas i figuren.
3. Efter anslutningen, starta pumpen normalt, och du kan se att pekaren på vakuummätarens tryck kommer att rotera.

1	Fläktkåpa	24	Tärningskast aluminiumhölje
2	Korsa skruva	25	Syn glas
3	Fläkt	26	Olja dränera
4	Motor omslag	27	Olja dränera skruva O - ring
5	Strömförsörjningskablar	28	Sbesättning
6	Strömbrytare	29	Tätning ringa
7	W asher	30	Sbesättning
8	B öring	31	Sudd fot
9	Motor rotor	32	Basplatta
10	Kondensator låda	33	Själgängande skruva
11	Centrifugal växla	34	Kåpatill backpumpen
12	Motor stator	35	Olja täta
13	C asing	36	Baksida - pump kropp
14	Ca pacitor	37	Rygg - roterande - skovel
15	Hantera	38	Baksida - pump rotor
16	Tre stle	39	Vår
17	Gas keps	40	Mellan le staket
18	Luften inlopp munstycke	41	Fram - pump kropp
19	Sbesättning	42	Fram - pump rotor
20	Främre roterande - skovel	43	Framsida
21	Vår	44	Olja täta
22	Keps styrelse	45	O typ ringa
23	Ex h aust och olja inlopp passande	46	Sbesättning
