ML-1050Z - échelle Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Échelle télescopique
Marque	Vevor
Modèle	ML-1050Z
Hauteur déployée	5036 mm (environ 5,0 m)
Nombre de marches	13
Capacité de charge maximale	190 kg (420 lb)
Matériau	Aluminium
Dimensions (L × l × H) déployée	5036 × 470 × 96 mm
Système de verrouillage	Verrouillage automatique par goupilles
Angle d'inclinaison recommandé	Maximum 75°
Utilisation	Intérieur et extérieur (sauf intempéries)
Entretien et nettoyage	Nettoyer régulièrement ; stocker fermé et au sec
Pièces détachées disponibles	Crochets (réf. ML-1050P)
Garantie	Consulter le fabricant

FOIRE AUX QUESTIONS - ML-1050Z Vevor

Comment étendre l'échelle ML-1050Z ?

Placez l'échelle sur un sol ferme et plat. Montez sur la marche la plus basse, puis tirez chaque section vers le haut jusqu'à ce que les boutons de verrouillage s'enclenchent. Vérifiez que tous les boutons sont en position verrouillée avant d'utiliser l'échelle.

Quelle est la capacité de charge maximale ?

La capacité de charge maximale est de 190 kg (420 lb). Ne dépassez jamais cette limite.

Comment nettoyer et entretenir l'échelle ?

Nettoyez l'échelle avec un chiffon humide pour enlever la saleté, la boue ou l'huile. Rangez-la en position fermée dans un endroit sec. Évitez les produits chimiques agressifs.

Puis-je utiliser l'échelle par temps de pluie ou de vent ?

Non, n'utilisez pas l'échelle à l'extérieur par conditions météorologiques défavorables comme des vents forts ou la pluie. Cela augmente le risque de chute.

Comment raccourcir l'échelle ?

Placez l'échelle sur une surface plane. Commencez par la section la plus basse : appuyez sur les deux boutons de déverrouillage situés de chaque côté de la marche, puis abaissez la section. Répétez jusqu'à la hauteur souhaitée.

Que faire si une section ne se verrouille pas correctement ?

Vérifiez que les goupilles de verrouillage sont bien alignées avec les fentes. Si le problème persiste, consultez le tableau de dépannage de la notice ou contactez le service après-vente.

L'échelle est-elle adaptée pour un usage professionnel ?

Oui, mais une inspection périodique régulière est requise. Assurez-vous de respecter les réglementations de sécurité en vigueur dans votre pays.

Puis-je utiliser l'échelle comme une échelle droite ?

Oui, l'échelle télescopique peut être utilisée en position inclinée. Veillez à respecter un angle maximum de 75° et à ce que les pieds soient stables.

Quelles précautions de sécurité sont essentielles ?

Inspectez l'échelle avant chaque utilisation. Portez des chaussures adaptées. Ne vous penchez pas trop latéralement. Gardez les deux pieds sur le même échelon. Ne dépassez pas les trois marches supérieures.

Où puis-je acheter des pièces de rechange ?

Les crochets de rechange sont disponibles sous la référence ML-1050P. Contactez le fabricant ou un revendeur agréé Vevor.

MODE D'EMPLOI ML-1050Z Vevor

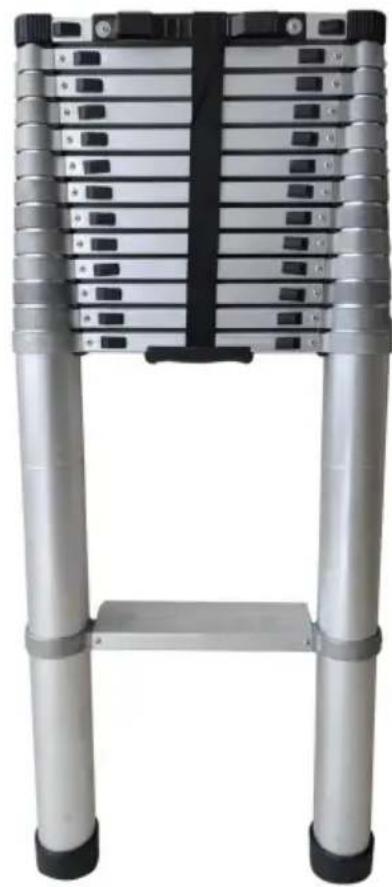

ÉCHELLE TÉLESCOPIQUE

MODÈLE : ML-1050Z / ML-1062Z

MODÈLE : ML-1050Z / ML-1062Z

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser de ne plus vous informer des mises à jour technologiques ou logicielles de notre procédé.

Avant utilisation

1. Assurez-vous d'être en bonne forme physique pour utiliser l'échelle. Certains problèmes de santé, la prise de médicaments, l'abus d'alcool ou de drogues peuvent rendre l'utilisation de l'échelle dangereuse. La capacité de charge est de 190 kg.
2. Lors du transport d'échelles sur les barres de toit d'un véhicule, assurez-vous qu'elles sont correctement placées pour éviter tout dommage.
3. Inspectez l'échelle après la livraison et avant la première utilisation pour confirmer l'état et le fonctionnement de toutes les pièces.
4. Vérifiez visuellement que l'échelle n'est pas endommagée et qu'elle peut être utilisée en toute sécurité à chaque utilisation.
5. Pour les utilisateurs professionnels, une inspection périodique régulière est requise.
6. Assurez-vous que l'échelle est adaptée à la tâche.
7. N'UTILISEZ PAS UNE ÉCHELLE ENDOMMAGÉE !
8. Retirez toute trace de contamination de l'échelle, comme de la peinture fraîche, de la boue, de l'huile ou de la neige.
9. Avant d'utiliser l'échelle au travail, une évaluation des risques doit être effectuée en respectant la législation du pays d'utilisation.

Positionnement et montage de l'échelle

1. L'angle d'inclinaison ne doit pas dépasser 75 degrés.
2. L'échelle doit être posée sur une base plane, régulière et immobile.
3. L'échelle inclinée doit être appuyée contre une surface plane et non fragile et fixée avant utilisation, par exemple, attachée ou utiliser un stabilisateur.

dispositif de stabilité approprié.

1. Lors du positionnement de l'échelle, tenez compte du risque de collision avec l'échelle, c'est-à-dire avec des piétons, des véhicules ou des portes (s'il n'y a pas d'incendie) et des fenêtres de la zone de travail.
2. Identifiez les zones à risque électrique où l'échelle est utilisée, ou les lignes aériennes ou les équipements électriques exposés.
3. L'échelle doit être sur ses pieds, et non sur ses échelons ou ses marches.
4. Les échelles ne doivent pas être placées sur des surfaces glissantes (telles que la glace, les surfaces cirées brillantes ou les surfaces solides fortement contaminées), à moins que des mesures de sécurité efficaces supplémentaires ne soient prises pour empêcher l'échelle de glisser ou pour garantir que les surfaces contaminées sont suffisamment nettoyées.

Utilisation de l'échelle

1. Ne dépassez pas la charge totale maximale (420 lb).
2. Évitez de vous pencher trop haut. L'utilisateur doit garder son nombril à l'intérieur des montants et les deux pieds sur le même échelon pendant le travail.
3. Ne descendez pas d'une échelle inclinée à un niveau supérieur sans sécurité supplémentaire ou sans utiliser un dispositif de stabilité approprié.
4. N'utilisez pas d'échelles verticales pour accéder à un autre niveau.
5. Ne vous tenez pas sur les trois marches supérieures d'une échelle inclinée.
6. Les échelles ne doivent être utilisées que pour des travaux légers de courte durée.
7. N'utilisez pas les échelles à l'extérieur dans des conditions météorologiques défavorables, telles que des vents forts.
8. Prenez des précautions pour éviter que des enfants ne jouent autour de l'échelle.
9. Faites face à l'échelle lorsque vous montez et descendez.
10. Maintenez fermement l'échelle lors de la montée et de la descente.
11. N'utilisez pas l'échelle comme pont.
12. Portez des chaussures adaptées lorsque vous utilisez l'échelle.
13. Évitez les charges latérales excessives (par exemple, le perçage de briques et de béton).
14. Ne restez pas longtemps sur une échelle sans faire de pauses régulières (la fatigue est un risque pour la sécurité).
15. Les échelles inclinées utilisées pour accéder à un niveau supérieur doivent être prolongées d'au moins 1 m au-dessus du point d'atterrissage.
16. L'équipement transporté lors de l'utilisation d'une échelle doit être léger et facile à manipuler.

Ouvrir l'échelle

Remarque : Le nombre réel de marches de l'échelle prévaudra en nature.

Verrouillage automatique : Chaque marche/échelon de votre échelle est doté de deux goupilles de verrouillage qui se verrouillent automatiquement dans les fentes des montants en place lorsque l'échelle est déployée. L'état de la serrure est affiché grâce aux deux boutons noirs situés de chaque côté de chaque échelon :

• Position déverrouillée (voir image n° 1 ci-dessous) : Il y a un espace entre les boutons et le montant.
• Position verrouillée (voir image n° 2 ci-dessous) : Les boutons sont situés directement sur la jambe.

a. Levier de verrouillage

Verrouillée

Extension complète de l'échelle :

Remarque : Le nombre réel de marches de l'échelle prévaudra en nature.

Placez l'échelle sur un sol ferme et plat et placez un pied sur la marche/l'échelon le plus bas.

Retirez l'échelon supérieur et vérifiez que les boutons sont bien verrouillés (voir photo n° 2 ci-dessus). Répétez ensuite l'opération avec les échelons inférieurs jusqu'à ce que les bras soient entièrement déployés (voir photos n° 3 et 4).

Extension partielle de l'échelle :

• Placez l'échelle sur un sol ferme et plat, déplacez un pied sur l'échelon le plus bas.
• Retirez l'échelon le plus bas et vérifiez si les boutons sont verrouillés (voir image n° 2 ci-dessus). Répétez le processus avec chacun des échelons supérieurs suivants, jusqu'à ce que les bras soient complètement étendus.

Attention : Vérifiez toujours que tous les boutons sont en position « verrouillée » avant de monter sur l'échelle.

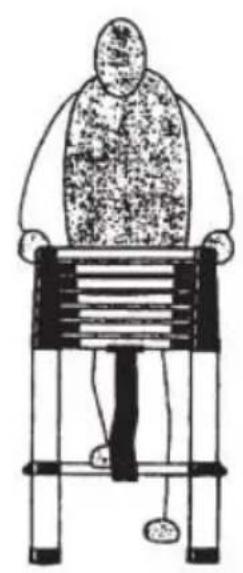

Extension partielle de l'échelle :

Placez l'échelle sur un sol ferme et plat et déplacez un pied sur l'échelon le plus bas.

Retirez l'échelon le plus bas et vérifiez que les boutons sont verrouillés (voir image n° 2 ci-dessus). Répétez l'opération avec les échelons supérieurs jusqu'à ce que les bras soient entièrement déployés.

Attention : Vérifiez toujours que tous les boutons sont en position « verrouillée » avant de monter à l'échelle.

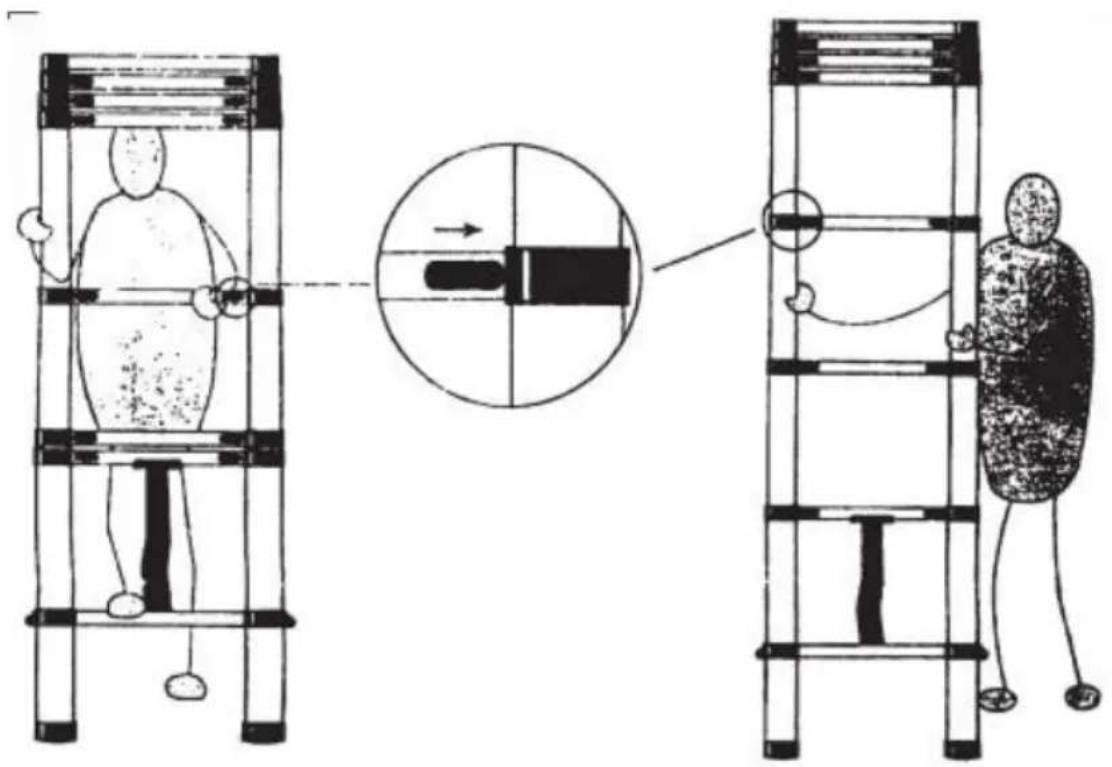

Raccourcir l'échelle :

- Placez l'échelle sur un sol ferme et plat, raccourcissez l'échelle à partir du barreau le plus bas.

- Les deux clés pour déverrouiller (voir photo n° 5).

Instructions de dépannage

Si vous rencontrez un problème avec votre échelle télescopique pendant son fonctionnement, veuillez consulter le tableau de dépannage ci-dessous avant d'appeler le service après-vente.

Instructions de dépannage
Phénomène de faille	Cause du problème	Solution
Ouvrez l'échelle arrière pour vous pencher à gauche et droite.	La section de l'échelle ne s'étend pas correctement.	Reprenez l'échelle et vérifiez s chaque section est bloquée, comme lors d'un retrait norma Rouvrez-la et assurez-vous que chaque section est bien en pla (des marques de verrouillage so visibles de chaque côté de lpédale).

Paramètres techniques du produit

Nom du produit	ÉCHELLE TÉLESCOPIQUE
Modèle	ML-1050Z	ML-1062Z
Hauteur étendue	16,5 pieds	20,3 pieds
Nombre d'étages	13 couches	15 couches
Capacité de charge maximale de chaque couche	420 lb (190 kg)	420 lb (190 kg)
Dimensions hors tou (L*I*H)	5036*470*96mm	6203*480*99mm

LISTE DES PIÈCES

Nom	Image	Quantité
ML-1 050 P crochet (φ27,7 mm)		2
ML-1 062 P crochet (φ23,8 mm)		2

Instructions de nettoyage

• Rangez l'échelle en position fermée.
• Fixez et soutenez correctement l'échelle pendant le transport.
• Gardez l'échelle propre et exempte de tout autre matériau nocif.

Élimination

Éliminez tous les emballages, papiers, cartons, plastiques et sacs plastiques conformément à la réglementation locale en matière de recyclage. En fin de vie, déposez le produit dans un centre de recyclage agréé.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTV NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim
