INSTRUKCJA OBSŁUGI ML-1050Z Vevor

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokład zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie pra do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

UWAGA: Przed użyciem należy przeczytać WSZYSTKIE instrukcje!!

Przed użyciem

1. Upewnij się, że jesteś w wystarczająco dobrej kondycji, aby korzyst drabiny. Niektóre schorzenia, leki, alkohol lub narkotyki mogą sprawić, korzystanie z drabiny będzie niebezpieczne. Nośność drabiny wynosi 42 funtów (180 kg).
2. Podczas transportu drabin na bagażniku dachowym pojazdu należy upewnić się, że drabiny są odpowiednio umieszczone, aby zapobiec ic uszkodzeniu.
3. Po dostarczeniu i przed pierwszym użyciem należy dokonać przeglą drabiny, aby potwierdzić stan i działanie wszystkich części.
4. Sprawdź wzrokowo, czy drabina nie jest uszkodzona i czy jest bezpieczna w użyciu.
5. Użytkownicy profesjonalni wymagają regularnych okresowych przeglądów.
6. Upewnij się, że drabina jest odpowiednia do danego zadania.
7. NIE UŻYWAJ USZKODZONEJ DRABINKI!
8. Usuń wszelkie zanieczyszczenia z drabiny, takie jak mokra farba, k olej lub śnieg.
9. Przed użyciem drabiny w pracy należy przeprowadzić ocenę jej wytrzymałości, przestrzegając przepisów obowiązujących w kraju użytkowania.

Ustawienie i montaż drabiny

1. Kąt nachylenia nie powinien przekraczać 75 stopni.
2. Drabinę należy ustawić na równym, równym i nieruchomozym podłożu
3. Drabinę przystawną należy oprzeć o płaską, stabilną powierzchnię i przed użyciem zabezpieczyć, np. przywiązując ją lub stosując odpowied

urządzenie stabilizujące.

1. Ustawiając drabinę, należy wziąć pod uwagę ryzyko kolizji z drabiną z pieczymi, pojazdami lub drzwiami (jeśli nie ma ognia) i oknami w pracy.

2. Zidentyfikuj wszelkie obszary zagrożone porażeniem prądem elektrycznym, w których używana jest drabina, np. linie napowietrzne lu odsłonięte urządzenia elektryczne.

3. Drabinę należy stawiać na nogach, nie na szczeblach lub stopniach

4. Drabin nie należy ustawiać na śliskich powierzchniach (takich jak łą błyszczące, woskowane powierzchnie lub silnie zanieczyszczone powierzchnie stałe), chyba że zostaną podjęte dodatkowe skuteczne

środki bezpieczeństwa zapobiegające ślizganiu się drabiny lub zapewnione zostanie wystarczające oczyszczenie zanieczyszczonych powierzchni.

Korzystanie z drabiny

1. Nie przekraczać maksymalnego całkowitego obciążenia (420 funtów).
2. Nie wychylaj się za bardzo. Użytkownicy powinni trzymać klamrę (p wewnątrz słupków i obie stopy na tym samym stopniu/szczeblu podcza pracy.
3. Nie schodź z drabiny przystawnej na wyższym poziomie bez dodatkowego zabezpieczenia lub użycia odpowiedniego urządzenia stabilizującego.
4. Nie należy używać drabin stojących w celu dotarcia na inny pozior
5. Nie stawaj na trzech najwyższych stopniach/szczeblach drabiny przystawnej.
6. Drabin należy używać wyłącznie do lekkich i krótkotrwałych prac.
7. Nie należy używać drabin na zewnątrz w niesprzyjających warunkac atmosferycznych, np. przy silnym wietrze.
8. Podjąć środki ostrożności, aby dzieci nie bawiły się w pobliżu drab

9. Wchodząc i schodząc, zwrócić się twarzą do drabiny.

10. Podczas wchodzenia i schodzenia trzymaj się drabiny pewnie.

11. Nie używaj drabiny jako pomostu.
12. Podczas korzystania z drabiny należy nosić odpowiednie obuwie.
13. Unikaj nadmiernego obciążenia bocznego (np. wiercenia w cegle i betonie).
14. Nie spędzaj dużo czasu na drabinie bez regularnych przerw

(zmeczenie jest zagrożeniem bezpieczeństwa).

1. Drabiny przystawne służące do dostępu na wyższy poziom powinn być wysunięte co najmniej 1 m ponad punkt lądowania.
2. Sprzęt przenoszony podczas korzystania z drabiny powinien być le łatwy w obsłudze.

Otwórz drabinę

Uwaga: Rzeczywista liczba szczebli drabiny jest miarodajna.

Automatyczna blokada: Każdy stopień/szczebel drabiny posiada 2

sworznie blokujące, które blokują się. Są one automatycznie wsuwane otwory w słupkach po rozłożeniu drabiny.

Stan zamka wyświetlany jest na dwóch czarnych przyciskach znajdujący się po bokach każdego szczebla:

• Pozycja odblokowana (patrz Rysunek 1 poniżej): Pomiędzy przyciskan dźwigarem jest przerwa.
• Pozycja zablokowana (patrz Rysunek nr 2 poniżej): Przyciski znajdują bezośrednio na nodze.

Unlocked

a. Dźwignia blokująca

1#

Locked

Całkowite rozłożenie drabiny:

Uwaga: Rzeczywista liczba szczebli drabiny jest miarodajna.

Postaw drabinę na twardym, równym podłożu i postaw jedną stopę na najniższym stopniu/szczeblu.

Zdejmij górny szczebel i sprawdź, czy przyciski są zablokowane (patrz zdjęcie nr 2 powyżej). Następnie powtórz proces z kolejnymi niższymi szczeblami, aż ramiona będą całkowicie wysunięte (patrz zdjęcia nr 3

Częściowe rozłożenie drabiny:

• Postaw drabinę na twardym i płaskim podłożu, jedną stopę przesuń najniższy szczebel
• zdejmij najniższy szczebel i sprawdź, czy przyciski są zablokowane Rysunek 2 powyżej). Powtórz proces z każdym kolejnym wyższym szczeblem, aż ramiona zostaną całkowicie wyciągnięte.

Uwaga: Zawsze sprawdź, czy wszystkie przyciski w danym położeniu szablokowane", zanim wejdziesz na drabinę.

3# 4#

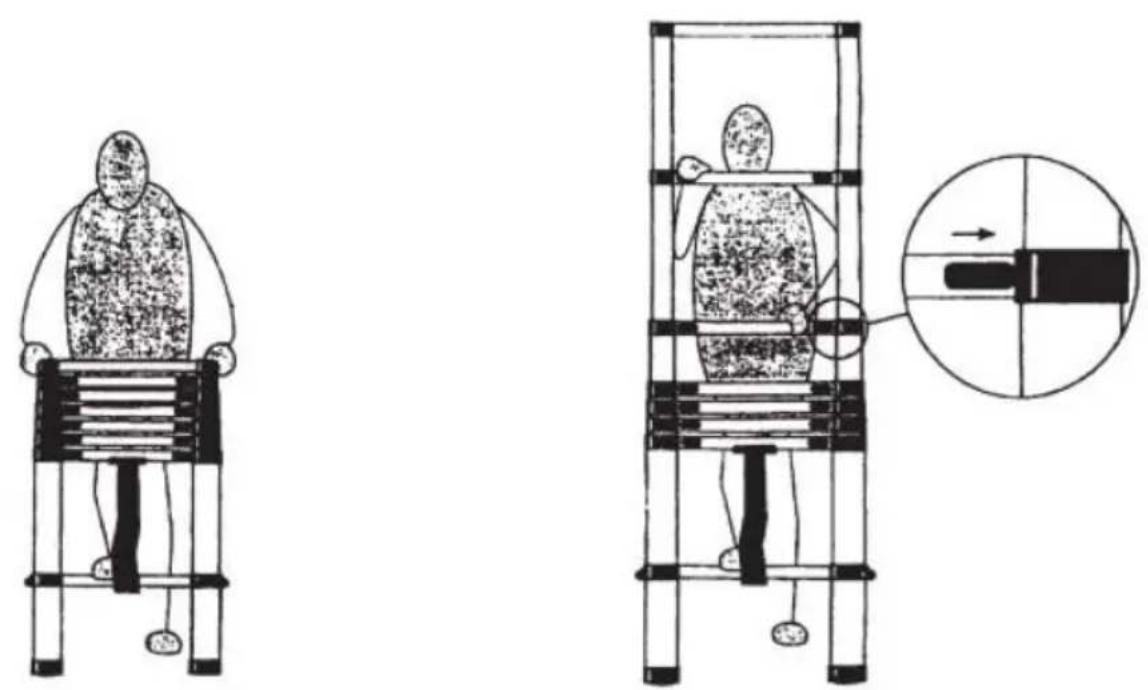

Częściowe rozłożenie drabiny:

Postaw drabinę na twardym, równym podłożu i przesuń jedną stopę n najniższy szczebel.

- Zdejmij najniższy szczebel i sprawdź, czy przyciski są zablokowane (patrz zdjęcie nr 2 powyżej). Powtórz proces z kolejnymi wyższymi szczeblami, aż ramiona będą całkowicie wysunięte.

Uwaga: Przed wejściem na drabinę zawsze sprawdź, czy wszystkie przyciski są w pozycji „zablokowane”.

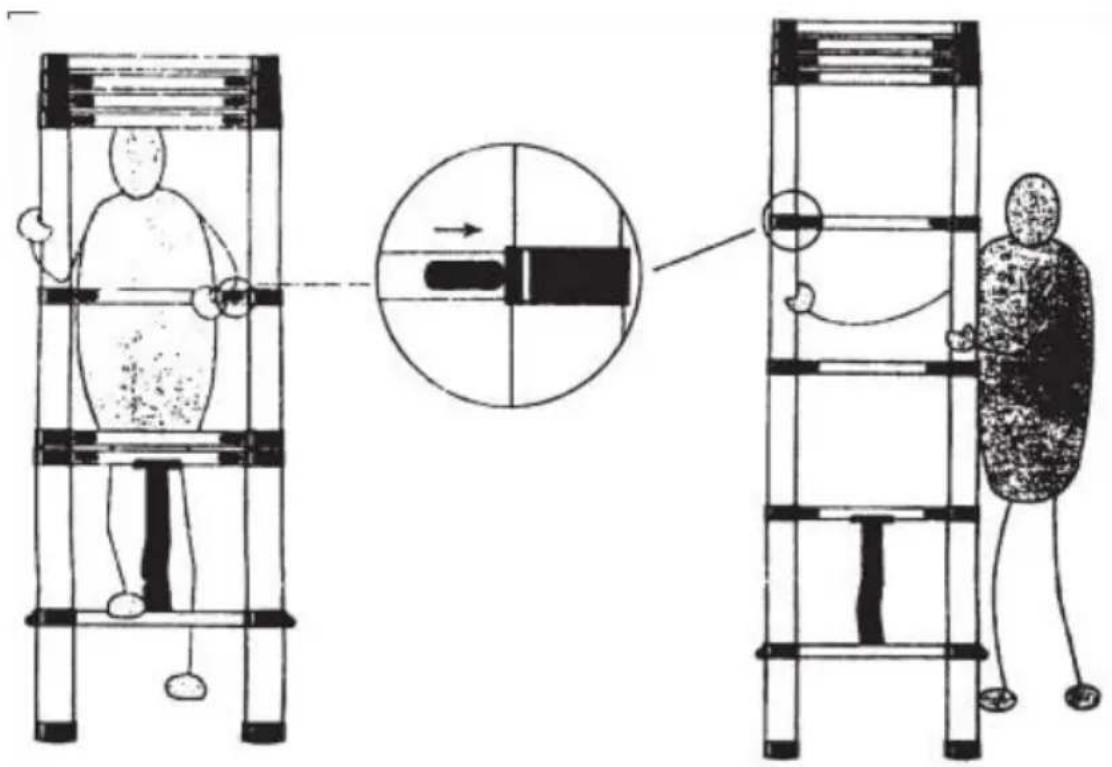

Skróć drabinę:

• Postaw drabinę na twardym i równym podłożu, skracaj drabinę od najniższego szczebla.
  • Dwa klucze do odblokowania (patrz Rysunek #5).

Instrukcje rozwiązywania problemów

Jeśli w trakcie użytkowania drabiny teleskopowej wystąpią jakieś proble przed skontaktowaniem się z serwisem należy zapoznać się z poniższa tabelą rozwiązywania problemów.

Instrukcje rozwiązywania problemów
Zjawisko błędu	Przyczyna problemu	Rozwiązanie
Otwórz tylną drabinkę, aby móc pochylać się w lewo prawo.	Ta część drabiny nie rozszerza się prawidłowo.	Odóż drabinę i sprawdź, czy ką sekcja nie jest zablokowana, n czy nie ma normalnego skurcz Otwórz ją ponownie i upewnij że każda sekcja jest na swoi miejscu (po obu stronach peda znajdują się znaki blokujące).

Parametry techniczne produktu

Nazwa produktu	DRABINA TELESKOPOWA
Model	ML-1050Z	ML-1062Z
Wydłużona wysokość	16,5 stopy	20,3 stopy
Liczba pięter	13 warstw	15 warstw
Maksymalna nośność każdej warstwy	420 funtów (190 k)	420 funtów (190 kg)
Wymiary całkowite (Dł.*Sz.*Wys.)	5036*470*96 mm	6203*480*99mm

LISTA CZEŚCI

Nazwa	Zdjęcie	Ilość
ML-1 050 Phak (φ27,7 mm)		2
ML-1 062 Phak (φ23,8 mm)		2

Instrukcje czyszczenia

• Przechowuj drabinę w pozycji zamkniętej.
• Podczas transportu należy odpowiednio zabezpieczyć i podeprzeć drabinę.
• Utrzymuj drabinę w czystości i nie pozostawiaj na niej żadnych szkodliwych materiałów.

Sprzedaż

Utylizacja wszystkich opakowań, papieru, kartonów oraz plastiku i toreb plastikowych powinna odbywać się zgodnie z lokalnymi przepisami dotyczącymi recyklingu. Po zakończeniu okresu użytkowania produktu należy go oddać do autoryzowanego punktu recyklingu odpadów komunalnych.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anar Miejsce, Rancho Cucamonga, CA 91730
