Type de produit	Niveau laser à lignes croisées avec aplomb
Marque	Stabila
Modèle	LAX 320 G
Type de laser	Diode verte, longueur d'onde 510-530 nm, classe 2, puissance < 1 mW
Autonivelant	Oui, plage ±4°
Précision de nivellement	±0,3 mm/m (centre de la ligne laser)
Lignes laser	1 horizontale, 1 verticale, points d'aplomb haut et bas
Mode pulsé	Oui, pour utilisation avec récepteur (vert, pulsé)
Mode manuel	Oui, sans fonction de nivellement (clignotement 2x toutes les 5 secondes)
Alimentation	3 piles alcalines AA (LR6) 1,5 V
Autonomie	Jusqu'à 15 heures
Température de service	-10 °C à +50 °C
Température de stockage	-20 °C à +70 °C
Fixation	Aimants aux terres rares, filetage trépied 1/4", socle SLB 320 inclus
Accessoires inclus	Socle SLB 320, cible, pochette en tissu
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ; ranger dans la pochette ; retirer les piles en cas d'inutilisation prolongée
Sécurité	Laser classe 2 : ne pas regarder directement le faisceau ; tenir hors de portée des enfants ; ne pas diriger vers des personnes
Réparabilité	Non réparable par l'utilisateur ; contacter le service après-vente Stabila

FOIRE AUX QUESTIONS - LAX 320 G Stabila

Comment allumer le Stabila LAX 320 G ?

Placez l'interrupteur coulissant sur la position ON. L'appareil démarre en mode horizontal avec nivellement automatique. La LED verte s'allume pour indiquer le fonctionnement.

Comment changer les piles du LAX 320 G ?

Tournez le couvercle du compartiment à piles dans le sens de la flèche pour l'ouvrir. Retirez les piles usagées et insérez 3 piles alcalines AA neuves en respectant les polarités indiquées. Refermez le couvercle.

Que faire si le laser clignote rapidement ?

Un clignotement rapide signifie que l'appareil est en dehors de la plage de nivellement automatique (±4°). Placez-le sur une surface plus horizontale. Si le clignotement persiste après la mise à niveau, vérifiez la précision.

Comment utiliser le mode manuel (sans nivellement) ?

Maintenez enfoncée la touche 'mode manuel' pendant plus de 2 secondes. Le rayon laser clignotera 2 fois toutes les 5 secondes. Ce mode est réservé au marquage et à l'alignement, sans autonivellement.

Comment vérifier la précision de la ligne horizontale ?

Placez l'appareil près d'un mur A, marquez la croix (marquage 1). Tournez-le de 180° vers le mur B, marquez la croix (marquage 2). Placez l'appareil devant le mur B, alignez sur le marquage 2, tournez de 180° vers le mur A, marquez la croix (marquage 3). La distance verticale entre les marquages 1 et 3 ne doit pas dépasser l'écart maximal autorisé.

Comment utiliser le récepteur avec le LAX 320 G ?

Activez le mode pulsé en appuyant sur la touche correspondante. Le récepteur doit être adapté aux lignes laser vertes pulsées. Consultez le mode d'emploi du récepteur pour plus de détails.

Que signifie le voyant LED rouge ?

Le voyant LED rouge indique une capacité de piles faible ou une température de l'appareil hors plage (inférieure à -20°C ou supérieure à 70°C). Remplacez les piles ou amenez l'appareil dans la plage de température de service.

Comment fixer l'appareil sur une surface métallique ?

Utilisez les aimants aux terres rares situés sur le cadre de protection pour fixer le laser sur une surface métallique. Assurez-vous que la surface est propre et plane.

Comment utiliser le socle SLB 320 ?

Insérez le socle avec ses rails profilés dans le cadre de protection jusqu'à la butée. Cela permet un alignement précis du laser d'aplomb sur le bord d'un élément de construction.

Quelle est la classe laser du LAX 320 G ?

Le LAX 320 G est un laser de classe 2 selon la norme CEI 60825-1:2014. La puissance de sortie est inférieure à 1 mW. Ne regardez pas directement le faisceau et évitez d'éblouir des personnes.

MODE D'EMPLOI LAX 320 G Stabila

• 1. Utilisation conforme 3
• 2. Consignes de sécurité pour appareils laser 3
• 3. Éléments de l'appareil 4
• 4. Mise en service 5
• 4.1 Insérer/retirer les piles 5
• 4.2 Mise en marche 6
• 4.3 Mise en service sans fonction de nivellement 6
• 5. Fonctions 7
• 5.1 Sélection des fonctions laser 7
• 5.2 Travail avec le récepteur 7
• 6. Voyants LED 8
• 7. Utilisation avec le socle 9
• 8. Contrôle de la précision 10
• 8.1 Contrôle vertical 10
- 8.2 Contrôle de la fonction d'aplomb 10
• 8.2 Contrôle horizontal 11
• 9. Caractéristiques techniques 12

LAX 320 G

1. Utilisation conforme

Félicitations pour l'achat de votre outil de mesure STABILA.

Le modèle STABILA LAX 320 G est un laser à lignes croisées et aplomb facile à utiliser pour le nivellement horizontal et vertical. Les points d'aplomb permettent d'aligner et de prendre l'aplomb des éléments de construction. Il est autonivelant dans une plage de ± 4°. Les lignes laser pulsées permettent de travailler sur de plus grandes distances avec un récepteur de lignes spécial STABILA. Les récepteurs doivent être adaptés aux rayons laser verts. Pour plus d'informations, reportez-vous au mode d'emploi du récepteur de lignes.

Les lignes laser vertes garantissent une visibilité optimale même dans des environnements très lumineux.

Si, après la lecture du mode d'emploi, vous avez encore des questions, nous sommes à votre écoute au :

+49 / 63 46 / 3 09 - 0

Équipement et fonctions :

• Lignes laser pulsées
• 1 x ligne laser verticale
• 1 x ligne laser horizontale
- Fonction laser d'aplomb
- Mode manuel
• Fixation avec des aimants aux terres rares
- Filetage de trépied 1/4"
- Socle du laser SLB 320
• Cible
- Pochette en tissu

fr

2. Consignes de sécurité pour appareils laser

LASER 2

IEC 60825-1:2014

Avec les appareils à laser de classe 2, les yeux sont généralement protégés par le réflexe de fermeture des paupières et/ou des réactions de détournement en cas de regard accidentel et bref dans le rayonnement laser. Si le rayon laser atteint les yeux, il suffit de les fermer et de tourner immédiatement la tête hors du faisceau. Ne regardez pas le rayon direct ou réfléchi. Les lunettes laser STABILA disponibles avec les appareils laser ne sont pas des lunettes de protection. Elles sont destinées à améliorer la visibilité du rayon laser.

• Ne dirigez pas le rayon laser sur des personnes!
• Veillez à ne pas éblouir d'autres personnes!
• Conservez l'appareil hors de portée des enfants!
• L'utilisation de dispositifs de commande et d'ajustage autres que ceux indiqués ici ou l'exécution de procédures autres que celles décrites ici peuvent entraîner une exposition dangereuse aux rayonnements !

LAX 320 G fr STABILA 1 2 3 8 9 10 11 12 6 7 4 5 STABILA 13 16 15 14 OFFON 4

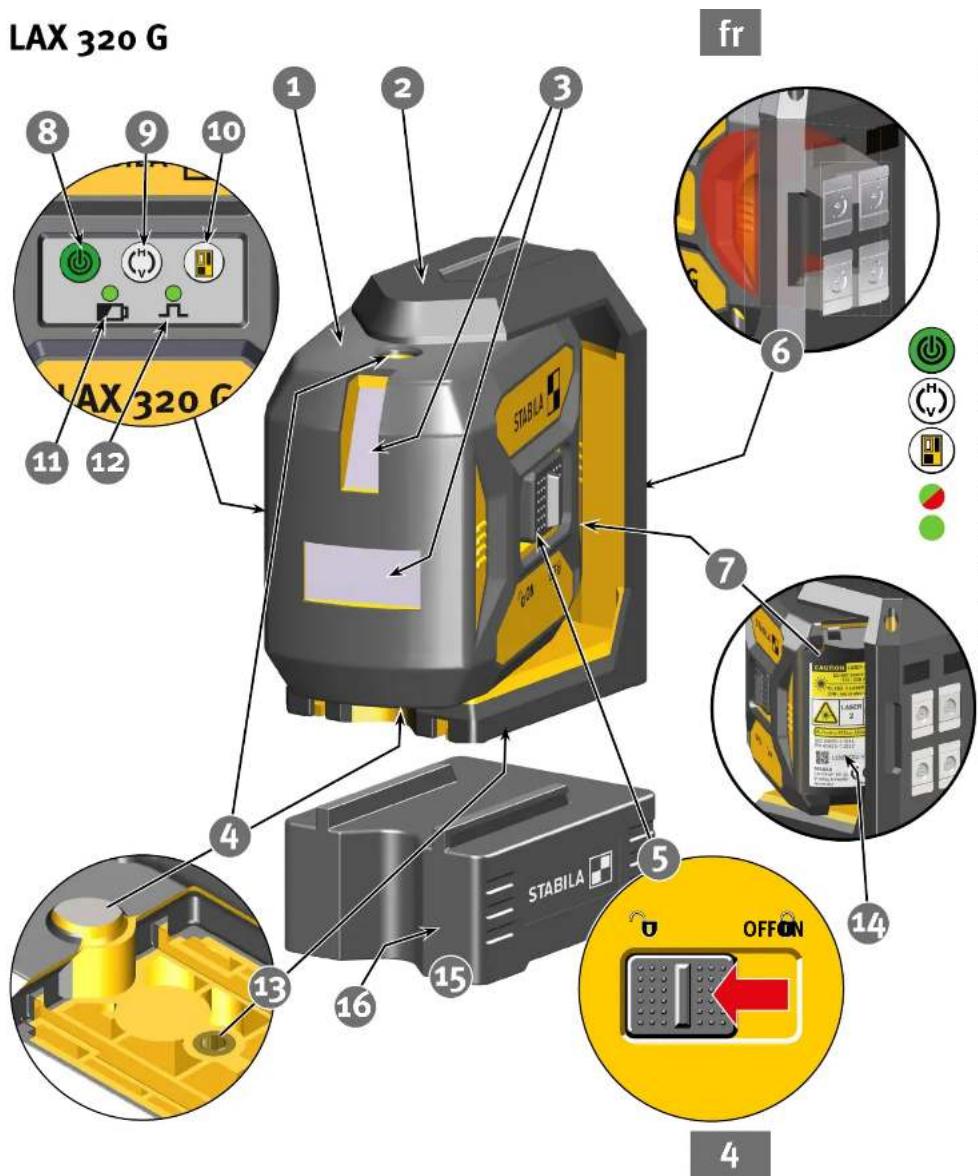

3. Éléments de l'appareil

1. Unité de laser
2. Cadre de protection : avec aimant et filetage de trépied
3. Fenêtre de sortie : ligne laser horizontale et verticale
4. Fenêtre de sortie : point d'aplomb vers le haut et vers le bas
5. Interrupteur coulissant: MARCHE/ARRÊT, verrouillage mécanique
6. Surface magnétique
7. Couvercle du compartiment des piles
8. Touche: mode manuel marche/arrêt
9. Touche: Lignes laser
10. Touches: mode pulsé pour le fonctionnement du récepteur
11. LED verte/rouge: Marche/arrêt, état de fonctionnement
12. LED verte: mode pulsé, température de service
13. Filetage de trépied de 1/4"
14. Numéro de série
15. Socle du laser SLB 320
16. Arête d'appui: facilite l'alignement avec le point d'aplomb

LAX 320 G

fr

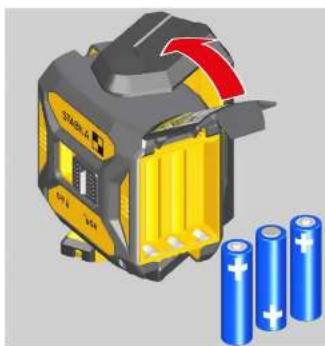

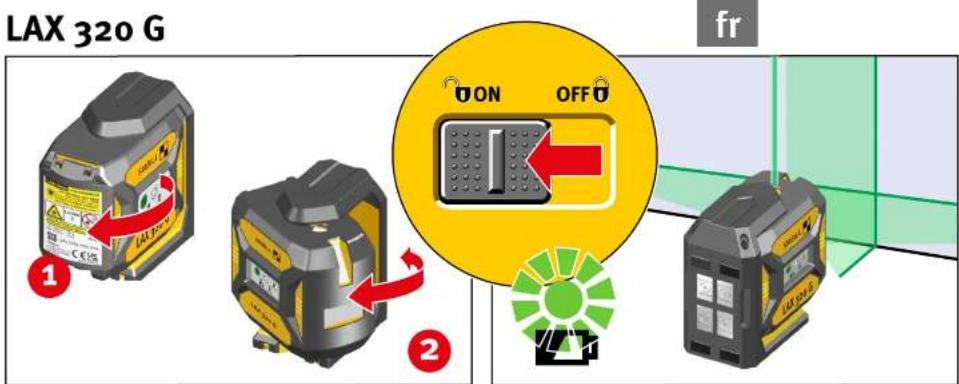

Ouvrir le couvercle du compartiment des piles en le tournant dans le sens de la flèche, retirer les piles usagées le cas échéant et insérer des piles neuves en respectant les symboles indiqués dans le compartiment. Des piles rechargeables adaptées peuvent aussi être utilisées.

Voyant LED :

LED rouge : capacité des piles faible

- insérer une nouvelle pile

Mettre les piles au rebut dans un centre de collecte adapté - ne pas jeter avec les ordures ménagères.

Si l'appareil n'est pas utilisé pendant une période prolongée, retirer les piles!

LAX 320 G 1 2 ON OFF fr

LAD 320 G

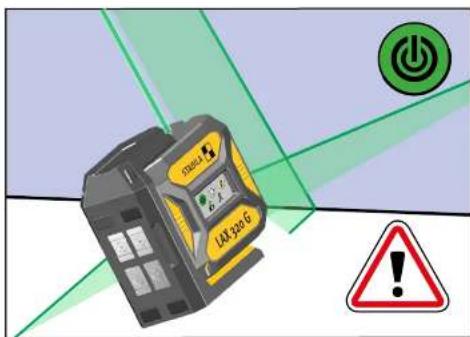

Si l'appareil est trop incliné, le rayon laser clignote! L'appareil laser est en dehors de la plage de nivellement automatique et ne peut pas effectuer lui-même un nivellement automatique.

NO FUNCTION > ±4° < ±4°

4.2 Mise en marche

Placer l'appareil laser en position de travail et le mettre en marche à l'aide de l'interrupteur coulissant.

Le LAX 320 G démarre toujours en mode horizontal et effectue un nivellement automatique. Il est maintenant possible de sélectionner les fonctions laser (→ 5.1.).

La LED verte indique le fonctionnement.

Travaillez toujours au centre de la ligne laser lors des marquages ou des alignements !

JX 320 G JX 320 G Power Warning !

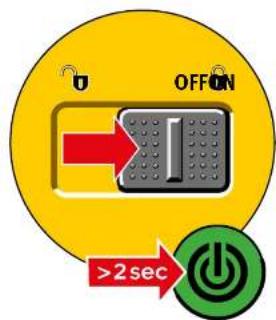

OFF >2sec

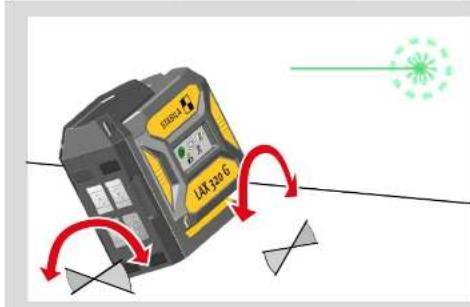

4.3 Mise en service sans fonction de nivellement

Le mode fonction de marquage ne s'active qu'avec la touche « mode manuel ». Pour cela, le maintenir enfoncé pendant plus de 2 secondes. Le rayon laser clignote 2 x toutes les 5 secondes.

Le LAX 320 G ne se trouve pas en mode autonivellement et, dans ce mode, il ne peut être utilisé qu'à des fins de marquage et d'alignement!

LAX 320 G

fr

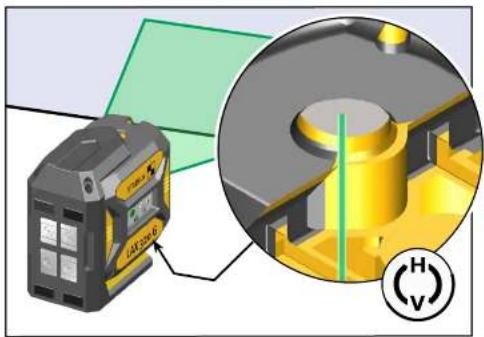

5.1 Sélection des fonctions laser

Une fois que l'appareil a été allumé, les différentes fonctions laser peuvent être activées avec la touche « Lignes laser ».

Fonction d'aplomb

Reporte un point défini du sol au plafond.

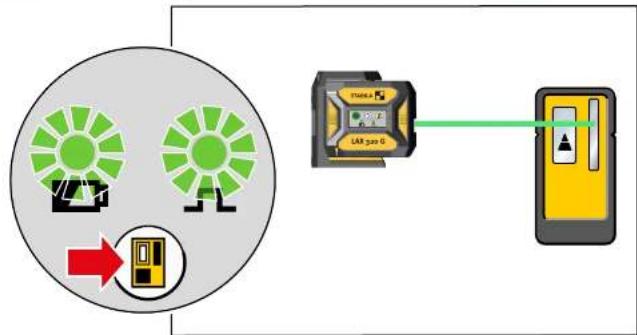

5.2 Travail avec le récepteur

Pour travailler sur de plus grandes distances ou avec un récepteur adapté, activez le mode pulsé.

Remarque :

le récepteur doit être adapté aux lignes laser vertes et pulsées.

LAX 320 G

6. Voyants LED

Fonctionnement avec fonction de nivellement

Fonctionnement sans fonction de nivellement

Fonctionnement avec fonction de nivellement Faible capacité de batterie

Fonctionnement avec fonction de nivellement Laser en mode pulsé

Fonctionnement suspendu Température de l'appareil < -20°C / -4°F Amenez l'appareil dans la plage de température de service Vérifiez la précision

Fonctionnement suspendu Température de l'appareil > 70°C / 158°F Amenez l'appareil dans la plage de température de service Vérifiez la précision

fr

Fonctionnement suspendu Température de l'appareil > 60°C / 140°F Amenez l'appareil dans la plage de température de service

La LED /le rayon laser est constamment allumé

La LED/le rayon laser clignote

La LED clignote et change de couleur

LAX 320 G

STABILA LAX 320 G CE STABILA

fr

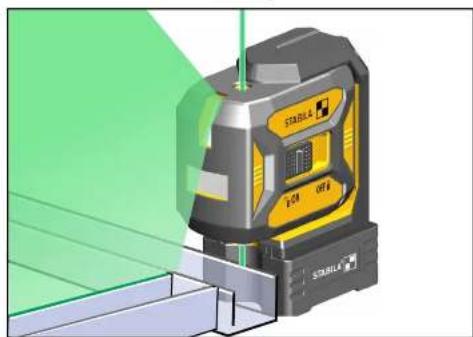

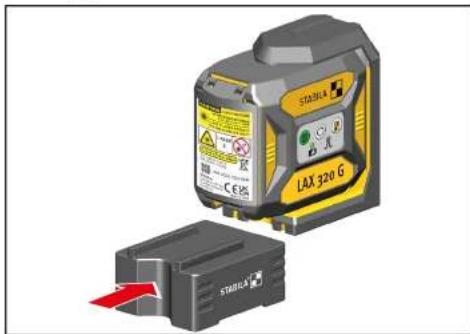

7. Utilisation avec le socle

Pour un positionnement plus précis, le LAX 320 G peut être appliqué sur des profilés de l'aménagement intérieur avec le socle du SLB 320. Le laser d'aplomb est ainsi aligné avec précision sur le bord de l'élément de construction.

Le socle est inséré avec ses rails profilés dans le cadre de protection jusqu'à la butée.

LAX 320 G

fr

>2 m >7 ft 90° Y≈1 m Y=3½ ft

11" 256 1 mm 14.000

Y≈1 m Y=3½ ft

8. Contrôle de la précision

Le LAX 320G a été conçu pour être utilisé sur les chantiers et a quitté notre entreprise en étant parfaitement ajusté. Toutefois, comme c'est le cas pour tous les instruments de précision, le calibrage doit être contrôlé à intervalles réguliers. Vérifiez l'appareil avant de débuter le travail, plus particulièrement lorsqu'il a été soumis à de fortes secousses.

Contrôle vertical

Contrôle horizontal

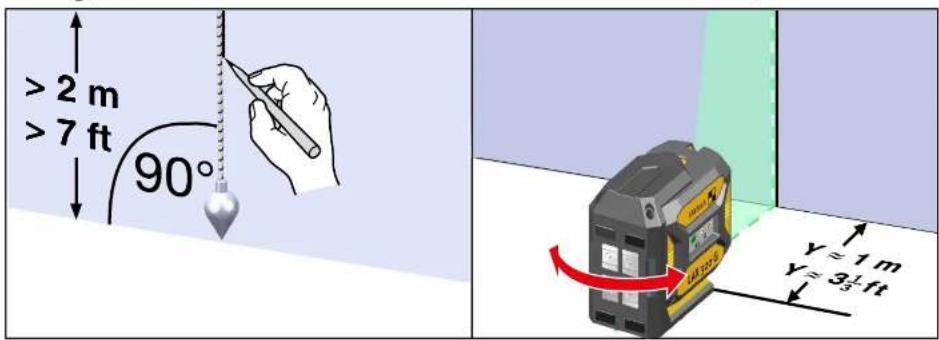

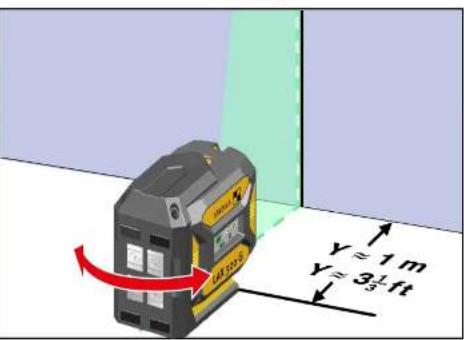

8.1 Contrôle vertical

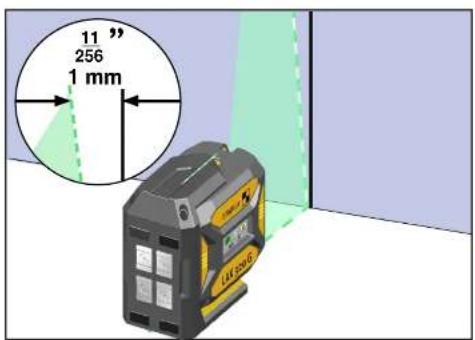

Contrôle de la ligne laser verticale

1. Définissez une ligne de référence p. ex. avec un fil à plomb.
2. Placer et aligner le LAX 320G devant cette ligne de référence à la distance Y.
3. Comparez la ligne laser avec la ligne de référence.
4. Sur une distance de 2 m / 7', l'écart par rapport à la ligne de référence ne doit pas être supérieur à 1 mm / 11/256" !

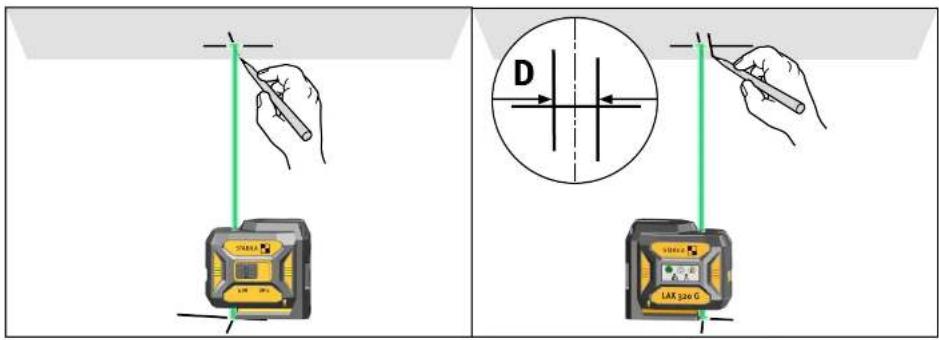

8.2 Contrôle de la fonction d'aplomb

1. Aligner le LAX 320G de manière à ce que le point d'aplomb se trouve exactement sur une marque au sol.
2. Le point d'aplomb 1 est marqué vers le haut, au plafond.
3. Tourner le LAX 320G de 180° et aligner à nouveau le point d'aplomb sur la marque au sol.
4. Marquer le point d'aplomb 2 vers le haut sur le plafond.
5. La différence mesurée entre les deux marques est le double de l'erreur réelle. Pour une hauteur de plafond de 5 m (16'5"), la différence ne doit pas être supérieure à 3 mm (1/8").

LAX 320 G

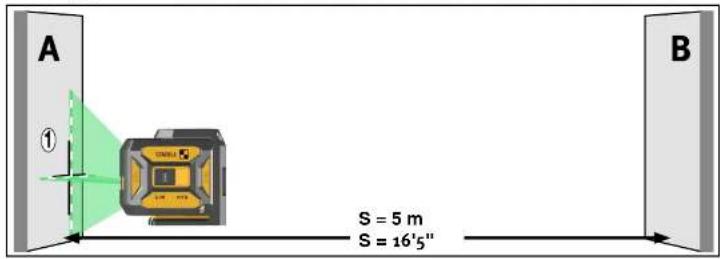

8.2 Contrôle horizontal

Contrôle du niveau de la ligne laser horizontale

Le contrôle horizontal requiert 2 murs parallèles séparés par une distance S d'au moins 5 m /16'5".

1. Poser le LAX 320G sur une surface
   horizontale, le plus près possible du mur A.
2. Aligner le LAX 320 G avec une fenêtre de sortie pour ligne laser verticale en direction du mur A.
3. Mettre en marche l'appareil laser.
4. Après le nivellement automatique, marquer la croix visible des lignes laser sur le mur A. Marquage 1.
5. Tourner le LAX 320G de 180° et l'aligner avec la même fenêtre de sortie pour ligne laser verticale en direction du mur B. Ne pas modifier le réglage en hauteur.
6. Après le nivellement automatique, marquer la croix visible des lignes laser sur le mur B. Marquage 2.
7. Placer ensuite l'appareil laser directement devant le mur B. Aligner le LAX 320G avec la même fenêtre de sortie pour ligne laser verticale en direction du mur B.
8. Tourner et régler l'appareil en hauteur de sorte que la croix des lignes laser corresponde exactement à la marque 2.
9. Tourner le LAX 320G de 180° et l'aligner avec la même fenêtre de sortie pour ligne laser verticale en direction du mur A. Ne pas modifier le réglage en hauteur.
10. Tourner l'appareil de sorte que la croix des lignes laser corresponde exactement à la ligne de la marque 1.
11. Après le nivellement automatique, marquer la croix visible des lignes laser sur le mur A. Marquage 3.
12. La distance verticale entre les marquages 1 et 3 est mesurée.

Distance S par rapport | Écart maximal autorisé : au mur

9. Caractéristiques techniques

Type de laser : Laser à diode verte, longueur d'onde de 510 à 530 nm

Puissance de sortie: < 1 mW, classe de laser 2, conformément à la norme CEI 60825-1:2014

EN60825-1:2014/A11:2021

Plage de nivellement automatique : env. ± 4°

Précision de nivellement*:

Ligne laser : ± 0,3 mm/m Centre de la ligne laser

Batteries : 3 piles alcalines de 1,5 V, format Mignon, AA, LR6

Durée de fonctionnement : ≤ 15 h

Plage de température de service: de -10 °C à +50 °C / 14°F à 122°F

Plage de températures de stockage: de -20 °C à +70 °C /-13°F à 158°F

Sous réserve de modifications techniques.

* En cas d'utilisation dans la plage de température de service indiquée

2025

STABILA Messgeräte

Gustav Ullrich GmbH

Landauer Str. 45

76855 Annweiler

Germany
