Caractéristiques techniques	Niveau laser à lignes croisées, précision de ± 0,3 mm/m, portée jusqu'à 60 m avec récepteur, classe de laser 2.
Utilisation	Idéal pour les travaux de nivellement intérieur, installation de faux plafonds, carrelage, et autres applications de construction.
Maintenance et réparation	Nettoyer régulièrement les lentilles, vérifier les piles, et utiliser un chiffon doux pour éviter les rayures.
Sécurité	Éviter le contact direct avec le faisceau laser, respecter les consignes de sécurité fournies dans le manuel d'utilisation.
Informations générales	Poids : 1,2 kg, dimensions : 12 x 12 x 12 cm, garantie de 3 ans, inclut un support mural et un trépied.

FOIRE AUX QUESTIONS - LAX 600 G Stabila

Comment allumer le Stabila LAX 600 G ?

Pour allumer le Stabila LAX 600 G, appuyez simplement sur le bouton d'alimentation situé sur le panneau de contrôle. Assurez-vous que la batterie est chargée.

Comment calibrer le niveau laser ?

Pour calibrer le Stabila LAX 600 G, placez-le sur une surface plane, activez le laser, puis vérifiez le niveau à l'aide d'une règle ou d'un niveau à bulle. Ajustez les vis de calibration si nécessaire.

Comment changer la batterie du Stabila LAX 600 G ?

Pour changer la batterie, retirez le couvercle du compartiment à batterie à l'arrière de l'appareil, remplacez l'ancienne batterie par une nouvelle, puis refermez le couvercle.

Pourquoi le laser ne s'allume-t-il pas ?

Si le laser ne s'allume pas, vérifiez que la batterie est correctement installée et chargée. Si le problème persiste, il pourrait y avoir un défaut technique.

Quelle est la portée maximale du Stabila LAX 600 G ?

Le Stabila LAX 600 G a une portée maximale de 60 mètres en intérieur et jusqu'à 30 mètres en extérieur, avec une réception appropriée.

Comment utiliser le mode de projection horizontale et verticale ?

Pour utiliser les modes de projection, appuyez sur le bouton de mode jusqu'à ce que le laser projette les lignes horizontale ou verticale souhaitée.

Le Stabila LAX 600 G est-il résistant à l'eau ?

Oui, le Stabila LAX 600 G est classé IP54, ce qui signifie qu'il est résistant à l'eau et à la poussière. Évitez cependant les immersions prolongées.

Comment nettoyer le lentille du laser ?

Utilisez un chiffon doux et sec pour nettoyer la lentille. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

Que faire si le laser est flou ou faible ?

Si le laser apparaît flou ou faible, vérifiez si la lentille est propre. Si le problème persiste, cela peut indiquer un besoin de réparation.

Où puis-je trouver le manuel d'utilisation du Stabila LAX 600 G ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de Stabila dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI LAX 600 G Stabila

Sommaire Chapitre Page

• 1. Utilisation conforme 3

• 2.1 Consignes de sécurité pour appareils laser 3

• 2.2 Consignes de sécurité bloc batterie Li-ion 3

• 3. Éléments de l’appareil 4

• 4. Mise en service 5

• 4.1 Insertion et charge de la batterie 5

• 4.2 Mise en marche 6

• 4.3 Mise en service sans fonction de nivellement 6

• 5.1 Sélection des fonctions laser 7

• 5.2 Travail avec le récepteur 7

• 7. Utilisation du support SWB10 9

• 8. Contrôle de la précision 10

• 8.1 Contrôle vertical 10

• 8.2 Contrôle horizontal 11

• 8.3 Contrôle de l’angle 12

• 9. Caractéristiques techniques 13Série LAX600

2.1 Consignes de sécurité pour appareils laser

Avec les appareils à laser de classe2, les yeux sont généralement protégés par le réflexe de fermeture des paupières et/ou des réactions de détournement en cas de regard accidentel et bref dans le rayonnement laser. Si le rayon laser atteint les yeux, il sut de les fermer et de tourner immédiatement la tête hors du faisceau. Ne regardez pas le rayon direct ou réfléchi. Les lunettes laser STABILA disponibles avec les appareils laser ne sont pas des lunettes de protection. Elles sont destinées à améliorer la visibilité du rayon laser.

• Ne dirigez pas le rayon laser sur des personnes!

• Veillez à ne pas éblouir d’autres personnes!

• Conservez l’appareil hors de portée des enfants!

• L’utilisation de dispositifs de commande et d’ajustage autres que ceux indiqués ici ou l’exécution de procédures autres que celles décrites ici peuvent entraîner une exposition dangereuse aux rayonnements!

1. Utilisation conforme

Félicitations pour l’achat de votre outil de mesure STABILA. Les appareils laser STABILA de la série LAX600 sont des lasers à lignes faciles à utiliser avec 3lignes laser de 360° pour le nivellement horizontal et vertical, la dénition/le report d’angles de 90° et pour la prise d’aplombs. Les appareils laser comportent un boîtier étanche (IP65) pour une utilisation sur les chantiers. Ils sont autonivelants dans une plage de ± 4°. Les lignes laser pulsées permettent de travailler sur de plus grandes distances avec un récepteur de lignes spécial STABILA. Pour plus d’informations, reportez-vous au mode d’emploi du récepteur de lignes. La série LAX600 ne peut être utilisée qu’avec une batterie Li-ion de 12V du système CAS. LAX600G: Les récepteurs doivent être adaptés aux rayons laser verts. Ce mode d’emploi s’applique à tous les appareils de la série LAX600. Les rayons laser ne sont toutefois représentés que dans une seule couleur. Si, après la lecture du mode d’emploi, vous avez encore des questions, nous sommes à votre écoute au: +49 / 63 46 / 3 09 - 0 Équipement et fonctions:

• lignes laser pulsées

• 1 ligne laser horizontale à 360°

• 2 lignes laser verticales à 360°

• Angle de 90° en orientation horizontale et verticale

• Fonction laser d’aplomb

• Filetage de trépied 1/4"

• STABILA CAS - batterie Li-Power 12V 2,0Ah - non incluse dans chaque set

• Chargeur SC 30, 12-18V, système CAS - non inclus dans chaque set LAX600G:

• Avec des rayons laser verts pour une meilleure visibilité à l’œil nu

2.2 Consignes de sécurité bloc batterie Li-ion

Veuillez lire attentivement les consignes de sécurité et le mode d’emploi du bloc batterie Li-ion. LASER

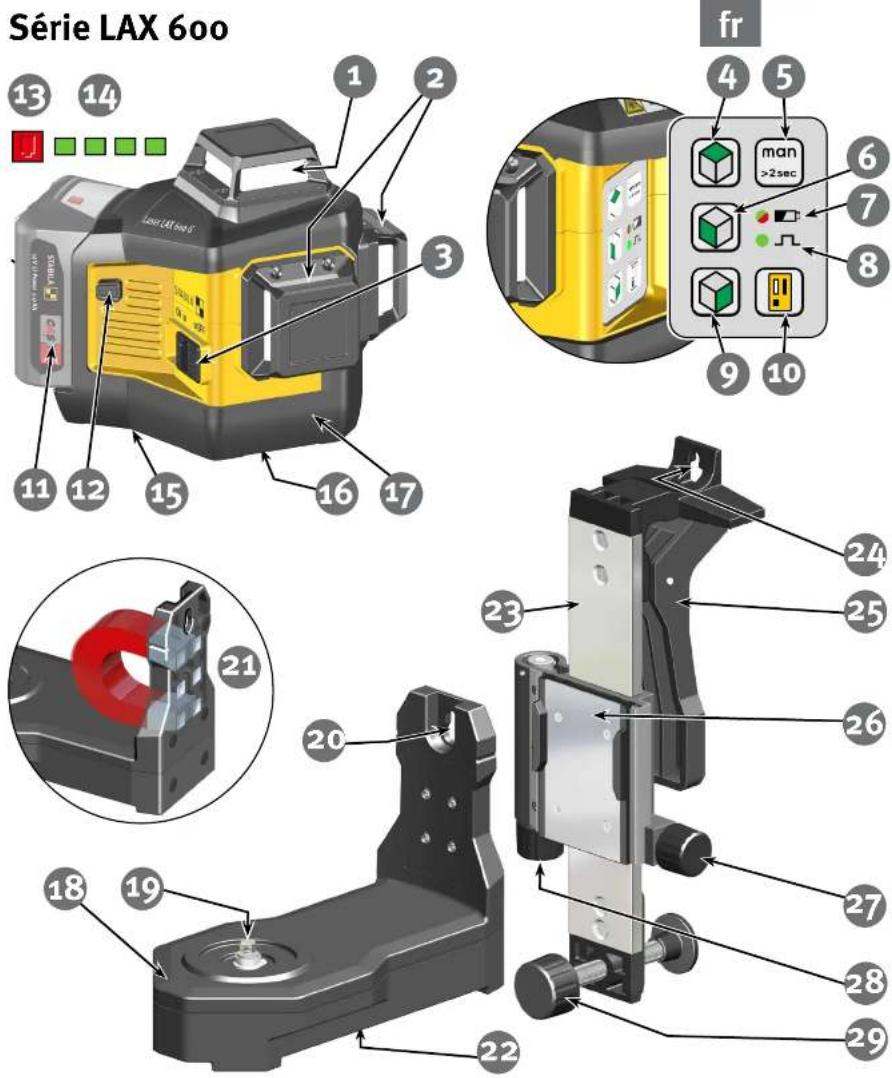

3. Éléments de l’appareil

1. Fenêtre de sortie ligne laser horizontale à 360°

2. Fenêtre de sortie lignes laser verticales à 360°

3. Interrupteur coulissant: marche/arrêt avec sécurité de transport

4. Touche: ligne laser horizontale

5. Touche: mode manuel marche/arrêt

6. Touche: ligne laser verticale

7. LED verte/rouge: état de fonctionnement marche/arrêt, batterie

8. LED verte: mode pulsé, température de service

9. Touche: ligne laser verticale à 90°

10. Touche: mode pulsé pour le fonctionnement du récepteur

12. Déverrouillage de la batterie

13. Bouton rouge: activation de l’achage de la capacité

14. LED verte: achage de la capacité de charge

16. Filetage de trépied 1/4"

- protégé contre les projections d’eau et les poussières conformément à IP65

21. Surface magnétique

27. Vis de blocage réglage en hauteur

29. Vis de réglage pour aligner le support

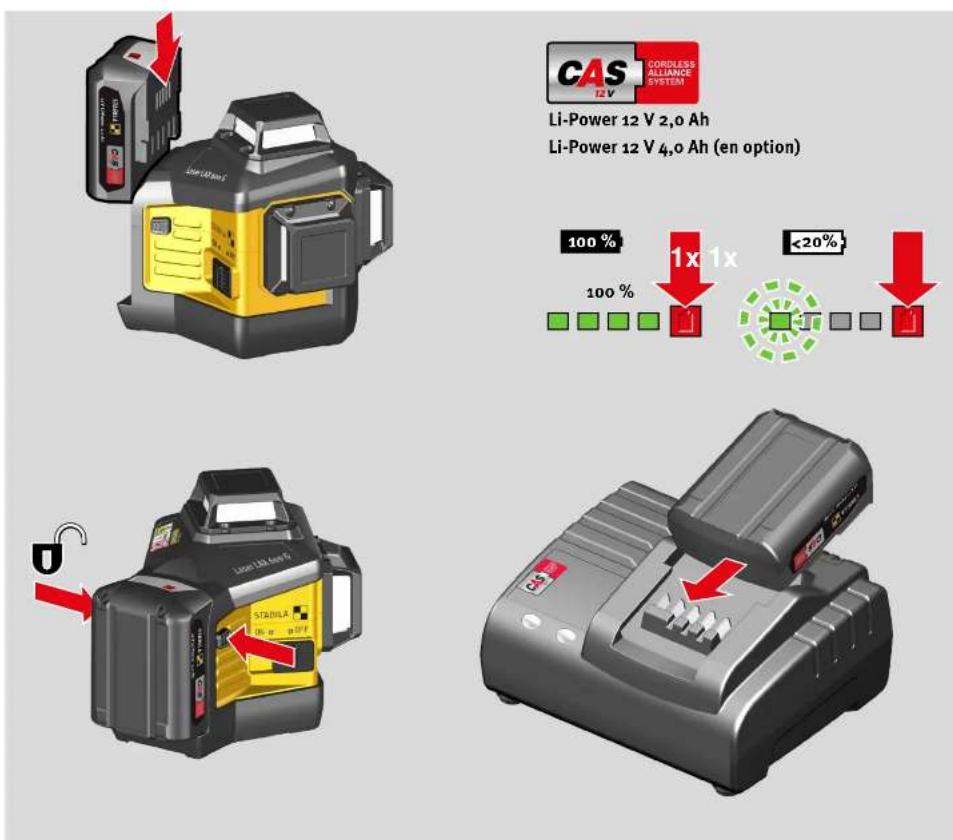

4.1 Insertion et charge de la batterie

Seuls les blocs batteries Li-ion 12V du système CAS (Cordless Alliance System) peuvent être utilisés! Insérez le bloc batterie dans le sens de la flèche an que le verrouillage s’enclenche. Le bloc batterie doit avoir une capacité de charge susante. Chargez complètement le bloc batterie avant la première mise en service (observer l’achage). Ne rechargez pas un bloc batterie entièrement chargé. Vérication de la capacité de charge: appuyez sur le bouton rouge. Le bloc batterie ne doit pas être inséré dans le chargeur. Achage LED: faible capacité de charge ( <20% ) - chargez le bloc batterie Ne déchargez pas entièrement le bloc batterie. Charge du bloc batterie: Veuillez lire attentivement les consignes de sécurité et le mode d’emploi du bloc batterie. Débloquez le verrouillage et retirez le bloc batterie de l’appareil laser. Insérez le bloc batterie dans le chargeur. Branchez le chargeur avec la che secteur. Lorsque la charge est terminée, le chargeur passe automatiquement en charge d’entretien. Le bloc batterie peut rester dans le chargeur. Li-Power 12V 2,0Ah Li-Power 12V 4,0Ah (en option)

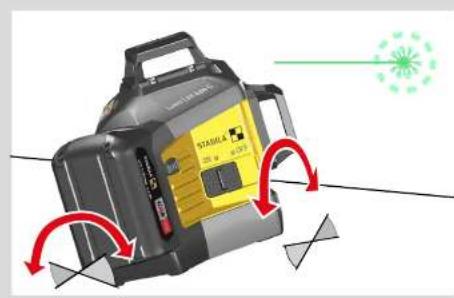

4.2Mise en marche L’appareil laser est placé en position de travail et mis en marche à l’aide de l’interrupteur coulissant. Le LAX600/LAX 600 G démarre toujours en mode horizontal et eectue un nivellement automatique. La LED verte indique le fonctionnement.

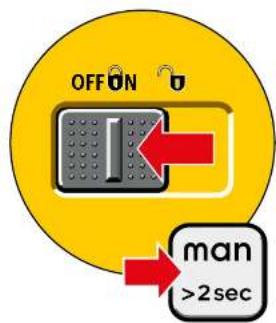

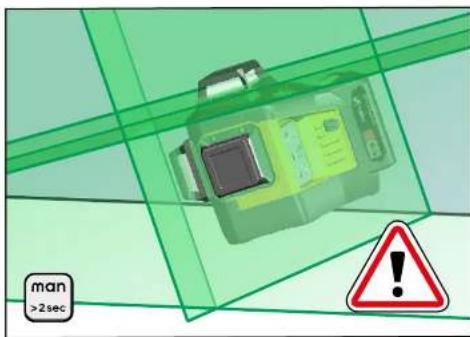

4.3 Mise en service sans fonction

de nivellement Le mode fonction de marquage ne s’active qu’avec le bouton «mode manuel». Le rayon laser clignote 2x toutes les 5secondes. Le LAX600/LAX600G n’est pas en mode de nivellement automatique et ne peut donc être utilisé que pour le traçage et l’alignement! Travaillez toujours au centre de la ligne laser lors des marquages ou des alignements! Si l’appareil est trop incliné, le rayon laser clignote! L’appareil laser est en dehors de la plage de nivellement automatique et ne peut pas eectuer lui-même un nivellement automatique.

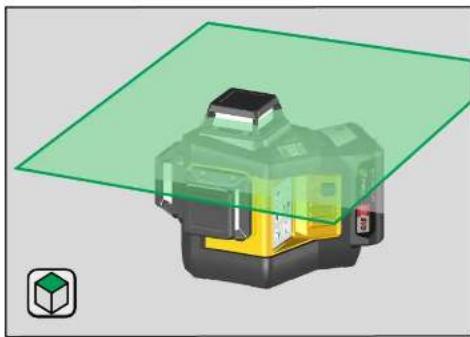

5.1 Sélection des fonctions laser

Après avoir allumé l’appareil à l’aide de l’interrupteur coulissant, les diérentes fonctions laser peuvent être activées à volonté à l’aide des boutons «Lignes laser». Pour indiquer que l’appareil est allumé et que la sécurité de transport est ouverte, il n’est pas possible de désactiver l’ensemble des lignes laser à l’aide des boutons «lignes laser». Une ligne laser reste donc toujours allumée et visible. Toutes les lignes laser ne peuvent être désactivées qu’avec l’interrupteur coulissant ou en mode manuel à l’aide du bouton «man».

5.2 Travail avec le récepteur

Pour travailler sur de plus grandes distances ou avec un récepteur adapté, activez le mode pulsé. Remarque: le récepteur doit être adapté aux lasers à lignes pulsées et à la couleur du faisceau laser.Série LAX600

Fonctionnement avec fonction de nivellement Fonctionnement sans fonction de nivellement Fonctionnement avec fonction de nivellement Faible capacité de batterie Fonctionnement avec fonction de nivellement Laser en mode pulsé Fonctionnement suspendu Température de batterie < -20°C / -4°F Amenez l’appareil dans la plage de température de service Vériez la précision Fonctionnement suspendu Température de batterie >70°C / 158°F Amenez l’appareil dans la plage de température de service Vériez la précision

Fonctionnement suspendu Température de l’appareil >60°C / 140°F Amenez l’appareil dans la plage de température de service Fonctionnement suspendu Le contrôle du bloc batterie a échoué Remplacez le bloc batterie Fonctionnement suspendu Prenez contact avec STABILA Batterie CAS Capacité de charge trop faible --> Insérez et chargez le bloc batterie

La LED /le rayon laser est constamment allumé La LED/le rayon laser clignote La LED clignote et change de couleur 1xSérie LAX600

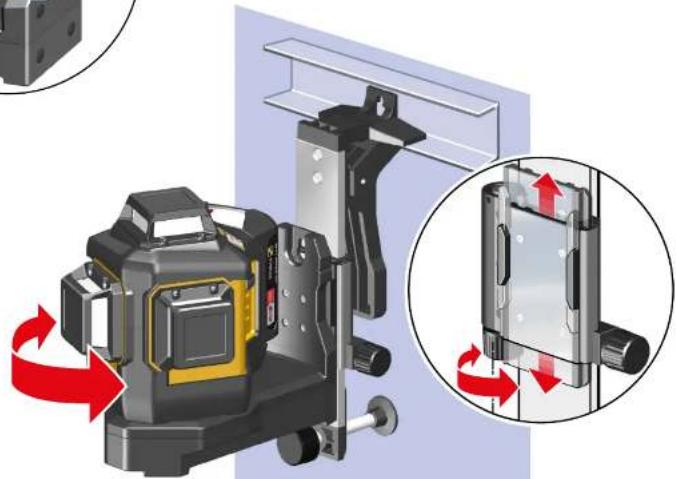

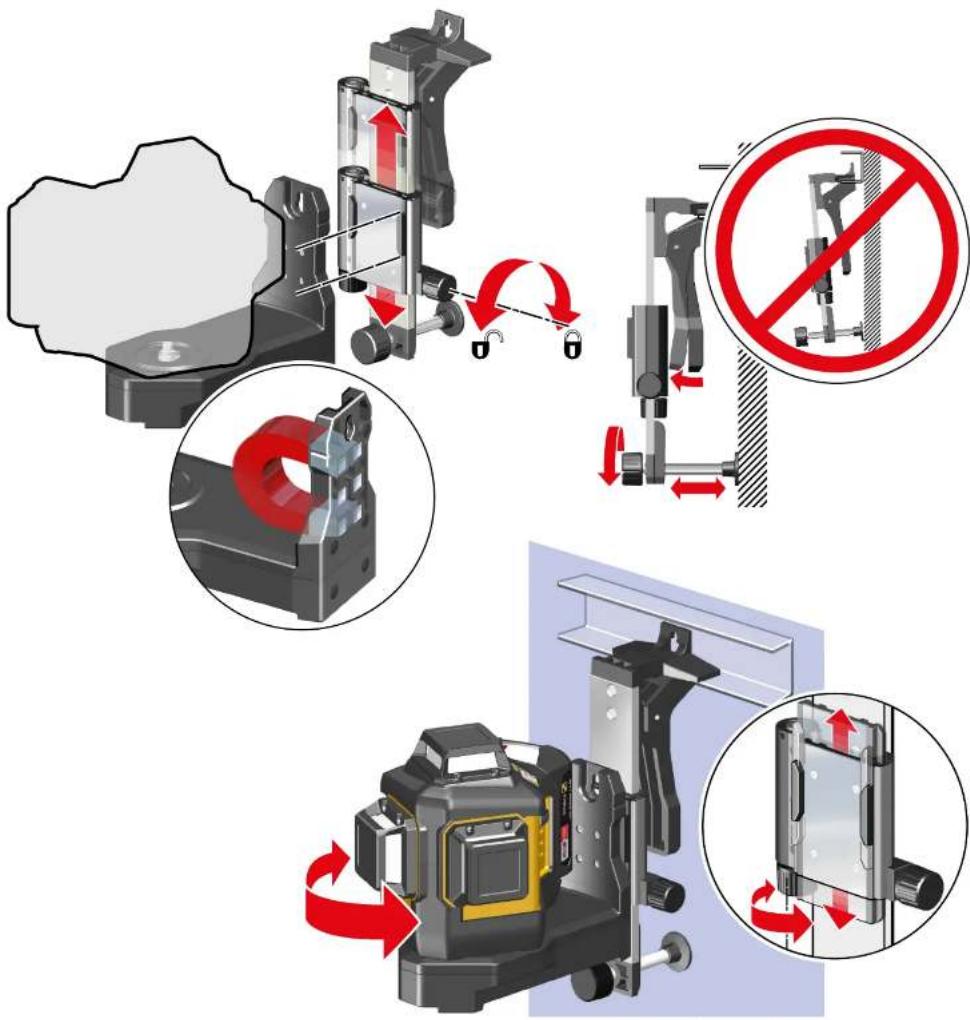

Utilisation du support SWB10 Le LAX600/LAX600G peut être xé et aligné sur des murs ou des prolés à l’aide du support SWB10. La pince permet de xer le support sur des prolés de l’aménagement intérieur. Le trou de suspension permet de l’accrocher à des clous ou à des crochets. Le LAX600/LAX600G est vissé sur l’équerre de xation. L’équerre de xation est xée avec la surface magnétique sur la plaque coulissante du support ou directement sur des surfaces métalliques magnétiques. Utilisez la vis de réglage pour aligner grossièrement le support à la verticale, an que le LAX600/LAX600G se trouve dans la plage de nivellement automatique. Après avoir desserré la vis de serrage, le LAX600/LAX600G peut être déplacé de 11mm / 0,4” en hauteur. L’ajustage n permet de régler la hauteur exacte.Série LAX600

8.1 Contrôle verticalContrôle des 2lignes laser verticales1. Dénissez une ligne de référence p. ex. avec un l à plomb.2. Le LAX600/LAX600G est placé et aligné à une distanceY devant cette ligne de référence.3. Comparez la ligne laser avec la ligne de référence.4. Sur une distance de 2m / 7’, l’écart par rapport à la ligne de référence ne doit pas excéder 1mm / 11/256”!5. Eectuez cette vérication pour les deux lignes laser verticales.8. Contrôle de la précision Le LAX600/LAX600G est conçu pour une utilisation sur les chantiers et a quitté notre entreprise en parfait état d’ajustage. Toutefois, comme c’est le cas pour tous les instruments de précision, le calibrage doit être contrôlé à intervalles réguliers. Vérifiez l’appareil avant de débuter le travail, plus particulièrement lorsqu’il a été soumis à de fortes secousses.Contrôle verticalContrôle horizontalContrôle de l’angle 90° II.

8.2 Contrôle horizontal

Contrôle du niveau de la ligne laser horizontale Dans la mesure du possible, veuillez respecter précisément l’alignement de l’appareil représenté sur l’illustration.1. Le LAX600/LAX600G est placé devant un mur sur une surface horizontale à une distance S d’au moins 5m (16’5”) ou installé sur un trépied avec le panneau de commande en direction du mur.2. Allumez l’appareil laser et patientez jusqu’à ce que l’appareil ait eectué un nivellement automatique.3. Sur le mur, marquez le milieu de la ligne laser visible - mesure1 (point1). Il est également possible de travailler avec un récepteur. 4. Faites pivoter l’ensemble de l’appareil de 90° sans modier la hauteur du laser (autrement dit, la hauteur du trépied ne doit pas être modiée). Laissez l’appareil eectuer un autre nivellement automatique.5. Marquez le centre de la ligne laser sur le mur (point2).6. Répétez deux fois les étapes4 et 5 pour obtenir les points3 et 4.7. Si les 4points de contrôle présentent un écart inférieur à 6mm / 1/4” pour une distance de 10m / 32’10” , cela signie que la tolérance autorisée de l’appareil laser de ±0,1mm/m est respectée. Les points1 et 3 des appareils correspondent à l’axe X et les points2 et 4 à l’axe Y. S = 5 m

Écart maximal autorisé:

8.3 Contrôle de l’angleContrôle de l’angle de 90°1. Dans un coin de la pièce suffisamment grand, apposez la marque au sol A à une distance de 10m (32’10”).

2. Le LAX600/LAX600G est aligné avec le point

d’aplomb sur la marqueA.3. Le LAX600/LAX600G est aligné sur un mur à l’aide d’une ligne laser.4. À mi-distance, la marqueB est tracée avec précision sur le sol.5. Le pointC est indiqué avec précision sur le mur ou sur le sol.6. Le LAX600/LAX600G est déplacé et aligné avec le point d’aplomb sur la marqueB.

7. Le LAX600/LAX600G est à nouveau aligné

sur la marqueC à l’aide de la ligne laser.8. La ligne laser à 90° permet de marquer avec précision la marqueD sur l’autre mur ou sur le sol.Remarque: Pour garantir la précision, la distance doit être égale entre A et B, entre B et C et entre B et D

9. Tournez le LAX600/LAX600G de 90° et

dirigez la 1 ère ligne laser sur la marqueD.10. Marquez la positionE de la 2 ligne laser perpendiculaire le plus près possible de la marqueA.11. Mesurez la distance entre les marques A et E.

≥ 5 m 16’5” ≥ 5 m 16’5” ≥ 5 m 16’5” 10 m / 32’10”Longueur de la pièce ou distance entre les pointsA et C Distance maximale autorisée entre les points A et E10 m 3.0mm20 m 6.0mm32’10” 1/8”65’8” 1/4”Série LAX600

9. Caractéristiques techniques

Type de laser: LAX600 Laser à diode rouge, longueur d’onde 635nm LAX600G Laser à diode verte, longueur d’onde 510 - 530nm Puissance de sortie: < 1mW, classe de laser2 conformément à la norme CEI 60825-1:2014 Plage de nivellement automatique: env. ±4° Précision de nivellement*: Ligne laser: ± 0,3mm/m ± 3/16“ sur 50 ft Centre de la ligne laser Précision 90°: ±0,3mm/m ± 3/16“ sur 50 ft Batteries: Bloc batterie CAS Li-ion 12V 2Ah Bloc batterie CAS Li-ion 12V 4Ah Durée de fonctionnement: LAX 600 ≤ 28h LAX 600G ≤ 15h Plage de température de service: de -10°C à +40°C / 14°F à 104°F Plage de températures de stockage: de -20°C à +63°C / -4°F à 145°F Sous réserve de modifications techniques.

• En cas d’utilisation dans la plage de température de service indiquée
