dTRANS T05 - Convertisseur de mesure Jumo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de mesure programmable en technique 2 fils
Modèles	dTRANS T05 B (707050) et dTRANS T05 T (707051)
Dimensions (B)	Diamètre 44 mm, hauteur 33 mm (environ)
Dimensions (T)	101,2 × 102,5 × 93,1 mm (monté sur profilé chapeau)
Poids (B)	Environ 35 g
Poids (T)	Environ 50 g
Alimentation	11 à 35 V DC, avec protection contre l'inversion de polarité
Signaux d'entrée	Sondes à résistance, thermocouples, potentiomètres, rhéostats, tension continue (-100 à +1100 mV)
Signaux de sortie (B)	4-20 mA
Signaux de sortie (T)	4-20 mA ou 0-10 V
Linéarisation	Linéaire, linéaire par température, spécifique client (tableau ou polynôme jusqu'à 40 points)
Séparation galvanique	Entre entrée et sortie
Interface de configuration	USB 2.0 (mini-B) via logiciel Setup PC
LED de signalisation	Bicolore (rouge/vert) : vert = OK, rouge = défaut capteur, clignotement = dépassement
Plage de température de fonctionnement (B)	-40 à +85 °C
Plage de température de fonctionnement (T)	-10 à +70 °C
Indice de protection (B)	IP54/IP65 (selon exécution)
Indice de protection (T)	IP20
Matériau du boîtier (B)	Polycarbonate UL 94 V2
Matériau du boîtier (T)	Polytéréphtalate de butylène UL 94 V0
Raccordement électrique	Bornes à vis (≤ 2,5 mm²) ou bornes à ressorts (selon modèle)
Accessoires fournis	Matériel de fixation, notice de mise en service
Garantie et réparabilité	Pièces détachées et réparation par le fabricant ; configuration possible via PC
Entretien et nettoyage	Aucun entretien particulier ; nettoyer avec un chiffon sec, éviter l'humidité
Sécurité	Utilisation en circuits SELV/PELV ; éviter champs magnétiques et décharges électrostatiques

FOIRE AUX QUESTIONS - dTRANS T05 Jumo

Comment configurer le convertisseur Jumo dTRANS T05 ?

Utilisez le logiciel Setup fourni. Connectez l'appareil via le câble USB (mini-B) au PC. Lancez le logiciel, sélectionnez 'Détection automatique' ou 'Réglage personnalisé' dans l'assistant appareil, puis configurez le type de capteur, l'étendue de mesure et la linéarisation.

Quels types de capteurs sont supportés ?

Le dTRANS T05 supporte les sondes à résistance (Pt100, Pt500, Pt1000, Ni100, etc.), thermocouples (types J, K, T, R, S, B, etc.), potentiomètres et rhéostats (jusqu'à 10 kΩ), ainsi que des signaux de tension continue de -100 à +1100 mV.

Comment raccorder une sonde Pt100 en montage 3 fils ?

Branchez les fils de la sonde aux bornes appropriées selon le schéma de la notice. Pour un montage 3 fils, les trois conducteurs sont connectés ; la résistance de ligne doit être ≤ 11 Ω par conducteur. Configurez le type de raccordement '3 fils' dans le logiciel Setup.

Que signifie le clignotement rouge/vert de la LED ?

Un clignotement alternatif rouge/vert indique un dépassement supérieur ou inférieur de l'étendue de mesure. Vérifiez la valeur mesurée et ajustez l'échelle si nécessaire. Un allumage rouge continu signale une erreur capteur.

Comment inverser le signal de sortie ?

Dans le logiciel Setup, sous les paramètres de sortie, sélectionnez l'option inversion du signal. Pour le type T, vous pouvez choisir entre 4-20 mA ou 20-4 mA, et 0-10 V ou 10-0 V.

Le convertisseur peut-il être alimenté via l'USB ?

Oui, si le convertisseur n'est pas câblé côté sortie, l'interface USB peut l'alimenter pour la configuration. Cependant, la sortie courant/tension et la LED sont alors désactivées. L'USB n'est pas séparé galvaniquement de l'entrée de mesure.

Quelle est la précision de mesure pour un thermocouple type K ?

La précision est de ±0,1% de l'étendue de mesure (à partir de -80 °C). Pour le type K, l'étendue va de -270 à +1372 °C. La compensation de soudure froide peut être interne ou externe (Pt1000).

Comment effectuer une linéarisation spécifique personnalisée ?

Dans le logiciel Setup, allez dans 'Linéarisation spécifique'. Vous pouvez saisir jusqu'à 40 points de référence dans un tableau ou utiliser un polynôme du 4e ordre. Le logiciel peut calculer automatiquement les coefficients à partir des paires de valeurs.

Où trouver les pièces détachées ou le support ?

Contactez le service après-vente Jumo via les adresses fournies dans la notice. Les accessoires (câble USB, butées, etc.) sont disponibles sous références indiquées. La notice complète est téléchargeable gratuitement.

Quelles sont les conditions de stockage recommandées ?

Pour le modèle B, stockez entre -40 et +100 °C ; pour le modèle T, entre -10 et +70 °C. Évitez l'humidité excessive et les chocs. Le boîtier doit être protégé contre les décharges électrostatiques lors de l'installation.

MODE D'EMPLOI dTRANS T05 Jumo

Notice de mise en service

JUMO

2012-08-13/00576951

JUMO dTRANS T05

Programmierbarer Messumformer in Zweidrahttechnik

Convertisseur de mesure programmable en technique 2 fils

Notice de mise en service

1 Introduction ....5

1.1 Instructions relatives à la sécurité .... 5
1.2 Description sommaire 6
1.3 Synoptique 6
1.4 Dimensions 7
1.4.1 Convertisseur de mesure dTRANS T05 B (707050) 7
1.4.2 Convertisseur de mesure dTRANS T05 T (707051) 7

2 Identification de l'exécution de l'appareil .....9

2.1 Plaque signalétique 9
2.2 Références de commande 10
2.3 Matériel livré 10
2.4 Accessoires 10

3 Montage 11

3.1 Montage du dTRANS T05 B 11
3.2 Montage/Démontage du dTRANS T05 T 12
3.2.1 Raccordement du câble dTRANS T05 T par bornes à vis 12
3.2.2 Raccordement du câble dTRANS T05 T par bornes à ressorts 13
3.2.3 Ouverture du couvercle à charnière 13
3.2.4 Montage sur profilé chapeau 14

4 Raccordement électrique ....15

4.1 Instructions relatives à la sécurité 15
4.2 Brochage et dimensions (en mm) du dTRANS T05 B 15
4.3 Brochage et dimensions (en mm) du dTRANS T05 T 17
4.4 Interface PC pour dTRANS T05 types B et T 18

5 Configuration....19

5.1 Etablir la connexion entre PC et convertisseur de mesure 19
5.2 Programme Setup 20
5.3 Travailler avec le programme Setup 21
5.3.1 Etablir la communication avec le convertisseur de mesure 21

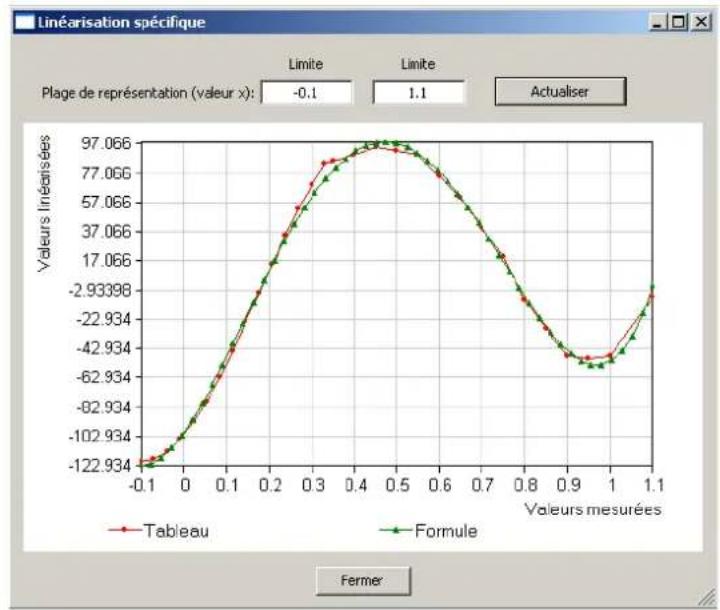

5.3.2 Linéarisation spécifique 23
5.3.3 Fonction index 24

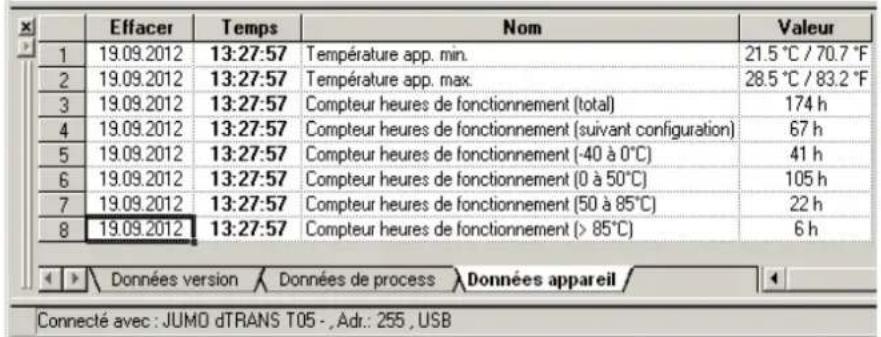

5.3.4 Compteurs d'heures de fonctionnement 25

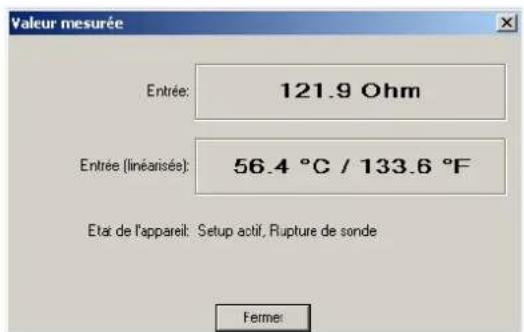

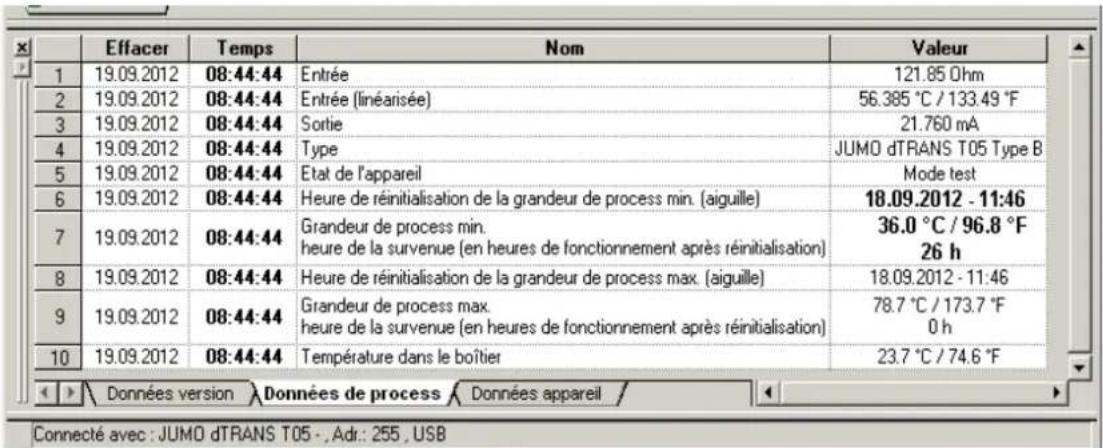

5.3.5 Afficher la valeur mesurée en cours/l'état de l'appareil 25

6 Annexe 27

6.1 Caractéristiques techniques 27
6.1.1 LED de signalisation 27

Sommaire

6.1.2 Entrée analogique 27
6.1.3 Surveillance du circuit de mesure 30
6.1.4 Sortie 31
6.1.5 Linéarisation spécifique 32
6.1.6 Alimentation 32
6.1.7 Influences de l'environnement 32
6.1.8 Boîtier 33

1.1 Instructions relatives à la sécurité

Généralité

Cette notice contient des instructions dont vous devez tenir compte aussi bien pour assurer votre propre sécurité que pour éviter des dégâts matériels. Ces instructions sont appuyées par des pictogrammes et sont utilisées dans cette notice comme indiqué.

Lisez cette notice avant de mettre en service l'appareil. Conservez-la dans un endroit accessible à tout moment par l'ensemble des utilisateurs.

Si vous rencontrez des difficultés lors de la mise en service, ne procédez à aucune manipulation qui pourrait compromettre votre droit à la garantie !

Symboles d'avertissement

ATTENTION!

Ce pictogramme associé à un mot clé signale que si l'on ne prend pas des mesures adéquates, cela provoque des dégâts matériels ou des pertes de données.

Symboles indiquant une remarque

REMARQUE!

Ce pictogramme renvoie à une information importante sur le produit, sur son maniement ou ses applications annexes.

1 Introduction

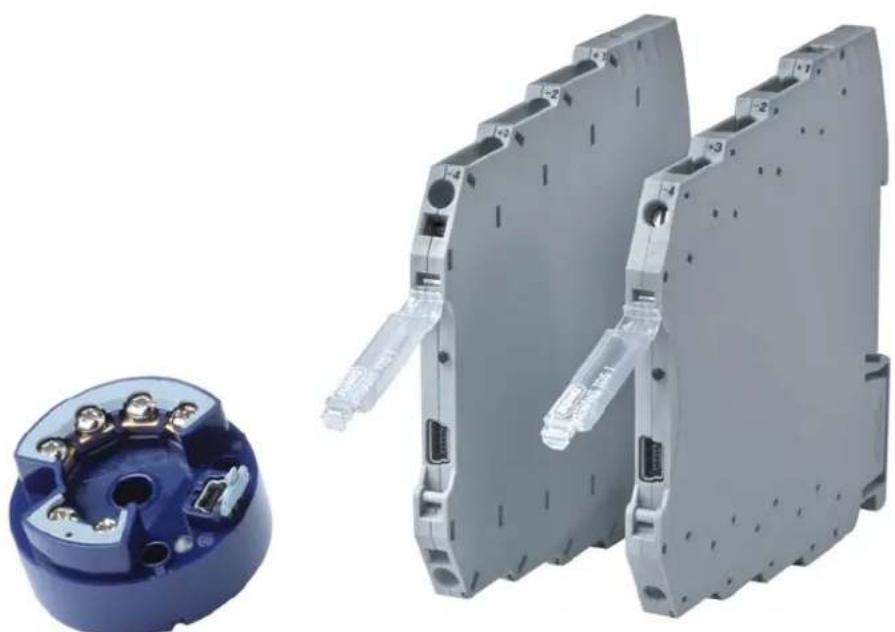

1.2 Description sommaire

Les convertisseurs de mesure enregistrent les signaux des capteurs des sondes à résistance, des thermocouples, potentiomètres ou rhéostats. Si on utilise un rhéostat ou une sonde à résistance, le raccordement du capteur du côté de l'entrée peut être de type 2, 3 ou 4 fils. Il est également également possible d'enregistrer des signaux de type tension, dans la plage comprise entre -100 et +1100 mV. Suivant l'entrée de mesure choisie, différentes linéarisations sont disponibles, linéaire, linéaire par rapport à la température ou configuration spécifique au client. Comme signal de sortie, le type 707050 délivre un signal : 4 - 20 mA. Le type 707051 délivre un signal de sortie 4 - 20 mA ou 0 - 10 V. L'entrée de mesure et le signal de sortie sont séparés galvaniquement. Pour les deux types, il est possible d'inverser le signal de sortie.

Le logiciel Setup pour PC permet de configurer le convertisseur de mesure, en particulier le type de sonde, la technique de raccordement de la sonde, l'étendue de mesure (réglage libre) et la linéarisation. La connexion au PC s'effectue via un port USB qui ne nécessite pas de tension auxiliaire. Le port USB permet de lire les valeurs min./max. et les températures de fonctionnement min./max. enregistrées dans le convertisseur de mesure, et de vérifier en ligne le câblage du capteur.

Le mode de fonctionnement du convertisseur de mesure est signalé par une LED de contrôle bicolore (rouge/vert). Si le fonctionnement est normal, la LED est verte. S'il y a un défaut, par exemple une rupture de sonde, celui-ci est indiqué par un clignotement.

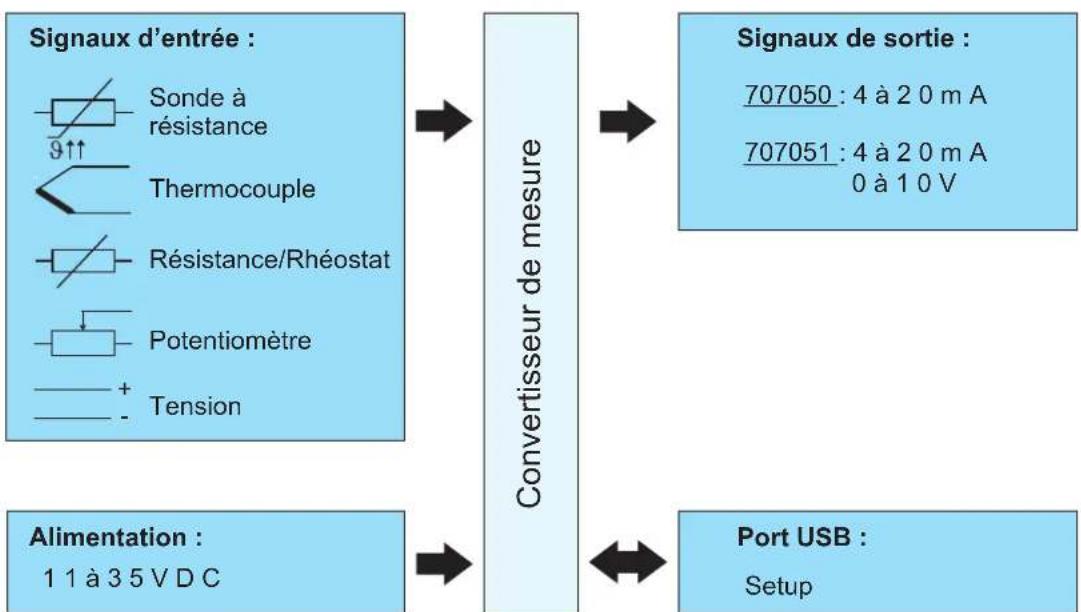

1.3 Synoptique

1.4 Dimensions

1.4.1 Convertisseur de mesure dTRANS T05 B (707050)

1.4.2 Convertisseur de mesure dTRANS T05 T (707051)

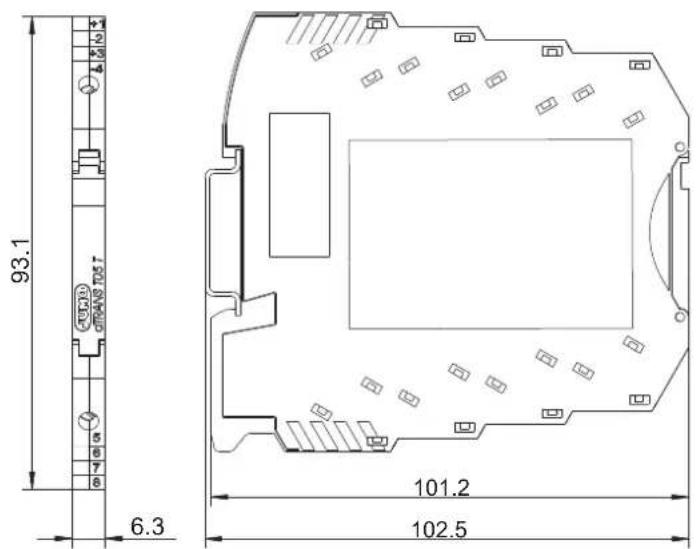

La figure montre le type 707051 monté sur profilé chapeau TH 35-7,5. Les cotes indiquées ne s'appliquent qu'au montage sur ce rail chapeau et changent si on utilise un profilé chapeau TH 35-15.

1 Introduction

2.1 Plaque signalétique

Indication de la plaque signa-létique	Description Exemple
Type Type d'appareil 707050/8-06
TN Référence article 00582219
F-Nr Numéro de série 016793800	01012140001
[---]	Alimentation 11 à 35V DC	[---]
	Symbole pour entrée programmable
	Symbole pour sortie 4 - 20 mA	[38ZY]

Type d'appareil (type)

Comparez les indications de la plaque signalétique avec votre bon de commande. Vous pouvez identifier l'exécution livrée à l'aide du code d'identification dans Chapitre 2.2 "Références de commande", page 10.

Référence article (TN)

Le numéro d'article identifie sans ambiguïté un article dans le catalogue. Il sert à la communication entre les clients et le service des ventes.

Numéro de série (F-Nr)

La date de fabrication (année/semaine) et le numéro de version du hardware peuvent être extraits du numéro de série.

Date de fabrication

Exemple : F-Nr = 0167938001012140001

Il s'agit des chiffres 12, 13, 14 et 15 (à partir de la gauche).

L'appareil a été produit en semaine 14 en 2012.

2 Identification de l'exécution de l'appareil

2.2 Références de commande

(1) Type de base

707050 dTRANS T05 B - convertisseur de mesure en technique 2 fils
707051 dTRANS T05 T - convertisseur de mesure en technique 2 fils dans boîtier pour profilé support
(2) Configuration
x x	8 Réglée en usine (0 à 100 °C, Pt100 montage 3 fils, 4 à 20 mA)
x x	9 Réglage spécifique au client
(3) Type de raccordement électrique
x x	06 Bornes à vis
x 07	Bornes à ressorts

(1) (2) (3)

Code de commande /

Exemple de commande 707050 / 8 -

06

2.3 Matériel livré

1 convertisseur de mesure dans l'exécution commandéePour type 707050 : matériel de fixation compris (2 vis, 2 ressorts de pression et 2 rondelles d'arrêt)

1 notice de mise en service B 707050.0

2.4 Accessoires

Article	Référence article
Logiciel Setup sur CD-ROM, multilingue	00574959
Notice de mise en service B 707050.0	00576951
Câble USB, fiche mâle A/fiche mâle mini-B, longueur 3 m	00506252
Butée à visser pour profilé support	00528648

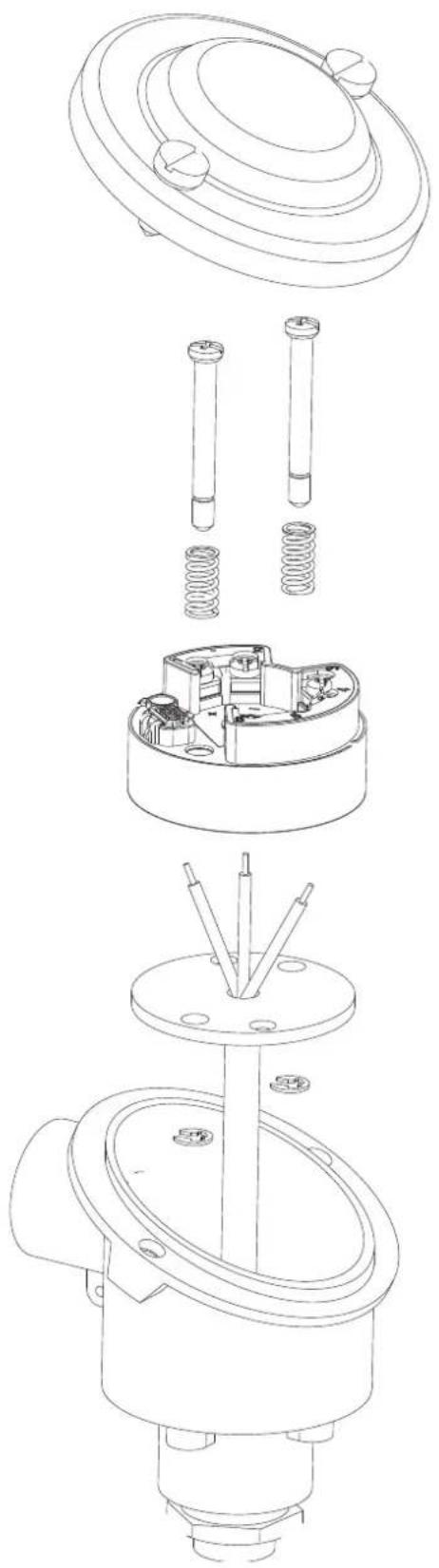

Elément de fixation pour montage du type 707050 sur profilé support	00352463

3.1 Montage du dTRANS T05 B

3.2 Montage/Démontage du dTRANS T05 T

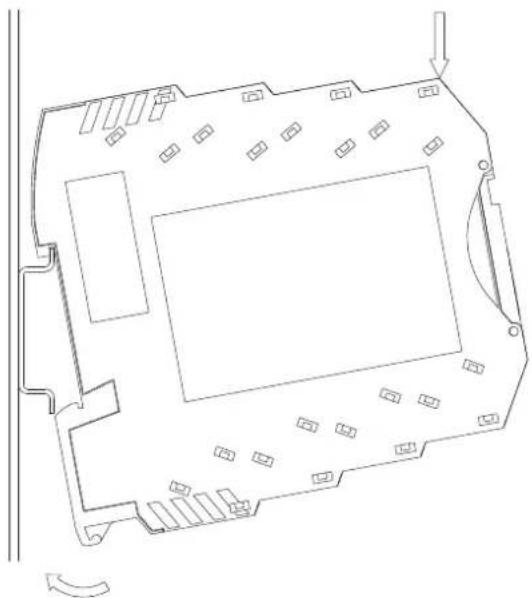

Montage Démontage

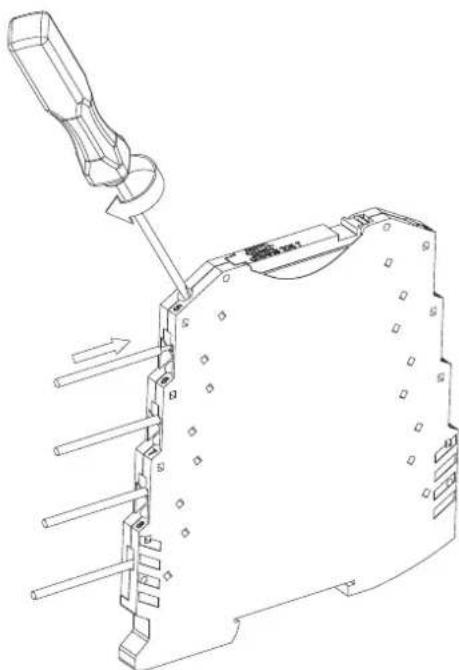

3.2.1 Raccordement du câble dTRANS T05 T par bornes à vis

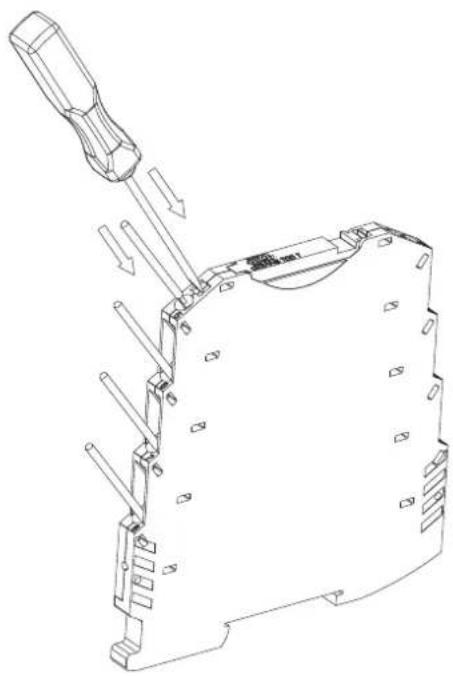

3.2.2 Raccordement du câble dTRANS T05 T par bornes à ressorts

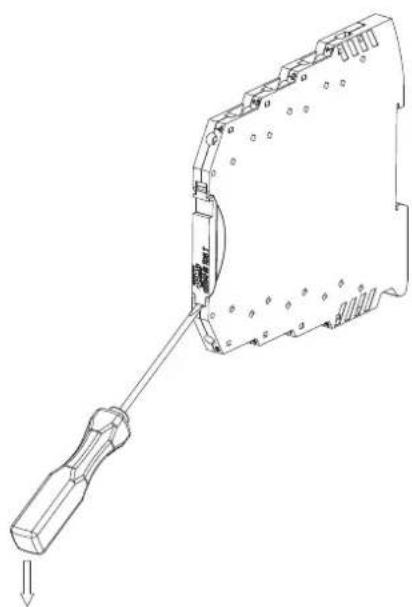

3.2.3 Ouverture du couvercle à charnière

Il faut refermer le couvercle à la fin de la configuration du convertisseur de mesure via le port USB.

3 Montage

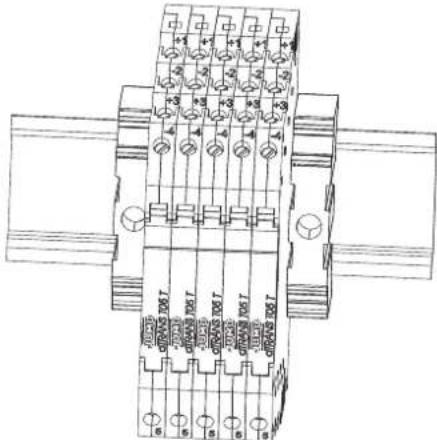

3.2.4 Montage sur profilé chapeau

Il faut veiller à ce que l'appareil ne puisse pas glisser sur le profilé chapeau. Il faudrait fixer des butées à cet effet sur le profilé chapeau. Elles sont disponibles en option.

4.1 Instructions relatives à la sécurité

• Le raccordement électrique ne doit être effectué que par du personnel qualifié.
• Lors du montage, du raccordement et de la mise en service du convertisseur de mesure, il faut veiller à ce qu'aucune charge électrostatique ne se produise.
• L'appareil n'est pas conçu pour être installé dans des zones exposées à un risque d'explosion.
• Le convertisseur de mesure ne doit être exposé à aucun champ magnétique ou électrique (par ex. par des transformateurs, radiotéléphone ou décharge électrostatique).
• Un branchement électrique divergeant du schéma de raccordement peut endommager le convertisseur de mesure.
• Le convertisseur de mesure peut être utilisé dans des circuits SELV ou PELV suivant indice de protection 3. Le boîtier effectue une isolation de base jusqu'à 50 V aux appareils avoisinants.

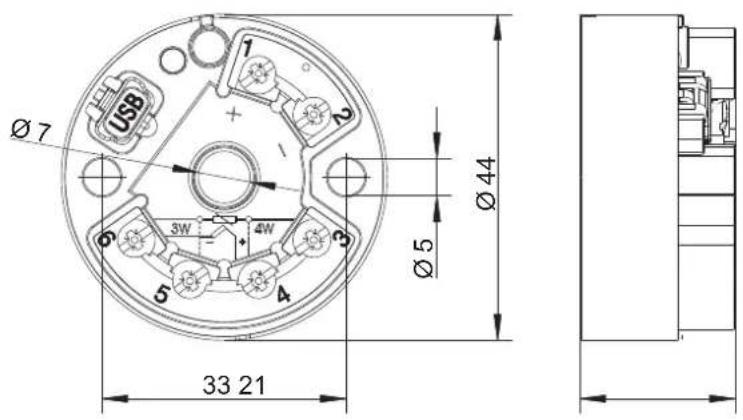

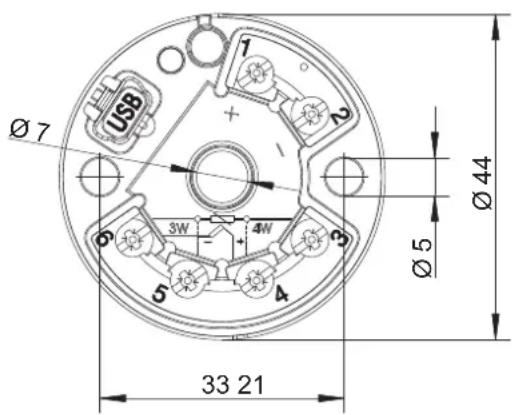

4.2 Brochage et dimensions (en mm) du dTRANS T05 B

4 Raccordement électrique

Raccordement pour Brochage
Entrées analogiques
Sonde à résistance Ren montage 2 fils R	L ≤ 11 L = résistance de ligne par conducteur
Sonde à résistance Ren montage 3 fils (3W) R	L ≤ 11 L = résistance de ligne par conducteur
Sonde à résistance Ren montage 4 fils (4W) R	L ≤ 11 L = résistance de ligne par conducteur
Thermocouple
Rhéostat Ren montage 2 fils R	L ≤ 11 L = résistance de ligne par conducteur
Rhéostat Ren montage 3 fils (3W) R	L ≤ 11 L = résistance de ligne par conducteur
Rhéostat Ren montage 4 fils (4W) R	L ≤ 11 L = résistance de ligne par conducteur
Potentiomètre E = fin	S = curseurA = début
Tension 0 - 1 V		3 4 5 6○ ○ ○ + -

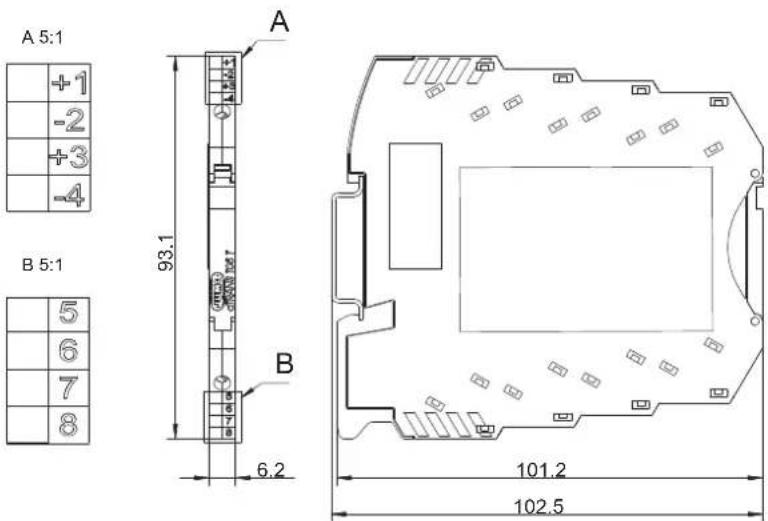

4.3 Brochage et dimensions (en mm) du dTRANS T05 T

La figure montre le type 707051 monté sur profilé chapeau TH 35-7,5. Les cotes indiquées ne s'appliquent qu'au montage sur ce rail chapeau et changent si on utilise un profilé chapeau TH 35-15.

Raccordement pour Brochage
AlimentationType 707051 R11 - 35 V DCSortie en courant R4 - 20 mA U	_B = (U_b - 1 1 V) / 2 2 mA _B = résistance de charge _b = alimentation
Sortie en tension0 - 10 V
Entrées analogiques
Sonde à résistance Ren montage 2 fils	_L ≤ 11 R_L = résistance de ligne par conducteur
Sonde à résistance Ren montage 3 fils (3W)	_L ≤ 11 R_L = résistance de ligne par conducteur
Sonde à résistance Ren montage 4 fils (4W)	_L ≤ 11 R_L = résistance de ligne par conducteur
Thermocouple

4 Raccordement électrique

Raccordement pour Brochage
Rhéostat Ren montage 2 fils R	L ≤ 11 L = résistance de ligne par conducteur
Rhéostat Ren montage 3 fils (3W) R	L ≤ 11 L = résistance de ligne par conducteur
Rhéostat Ren montage 4 fils (4W) R	L ≤ 11 L = résistance de ligne par conducteur
Potentiomètre E = fin	S = curseurA = début
Tension 0 - 1 V

4.4 Interface PC pour dTRANS T05 types B et T

Raccordement pour Type Brochage
Liaison USB avec PC Port USB	2.0 (mini-B ; "Full-Speed")	Standard (5 broches)	[Daks]

5.1 Etablir la connexion entre PC et convertisseur de mesure

La connexion entre PC et convertisseur de mesure s'effectue avec un câble USB.

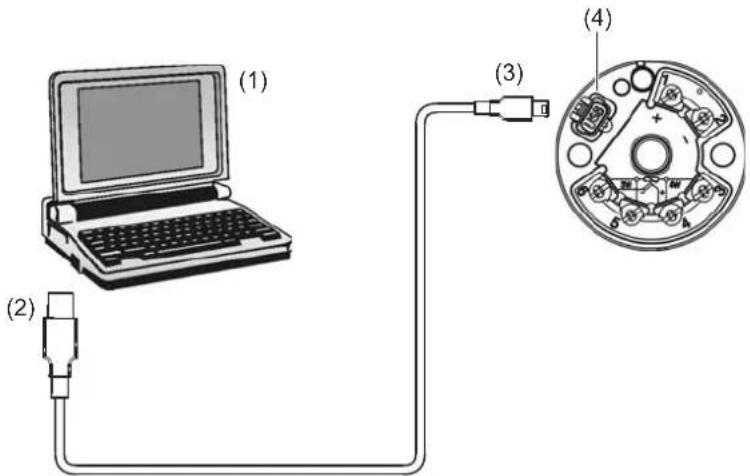

Connexion entre PC et convertisseur de mesure à l'exemple du type 707050

(1) Ordinateur portable/PC (3) Connecteur mini USB, type B
(2) Connecteur USB (4) Prise USB pour connecteur USB, type B

Pour le Setup via le convertisseur USB/TTL, il faut procéder aux raccordements suivants :

Etape Action
1 Brancher	le connecteur mâle USB du câble USB (2) dans l’ordinateur portable/PC (1).
2 Enficher	le connecteur mini USB (3) du câble USB dans la prise du convertisseur de mesure (4).

REMARQUE!

Lorsque la connexion entre PC et convertisseur de mesure s'effectue par USB et que le convertisseur de mesure n'est pas câblé du côté de la sortie, le convertisseur est alimenté via l'interface USB du PC. La sortie courant (pour dTRANS T05 T également la sortie tension) ainsi que la LED bicolore sont alors hors service.

L'interface USB est désactivée lorsque le convertisseur de mesure fonctionne sans connexion USB.

REMARQUE!

Pour assurer un fonctionnement sans problème du convertisseur de mesure avec une interface USB, celle-ci doit répondre aux spécifications USB 2.0.

ATTENTION!

Une connexion USB doit être évitée lorsque le capteur est relié à la terre même si la masse du PC est reliée à la terre (par ex. ordinateur de table). Pas de séparation galvanique entre entrée de mesure et une interface USB.

ATTENTION!

Il faut éviter tout court-circuit entre la masse USB et les bornes de raccordement du capteur

5 Configuration

5.2 Programme Setup

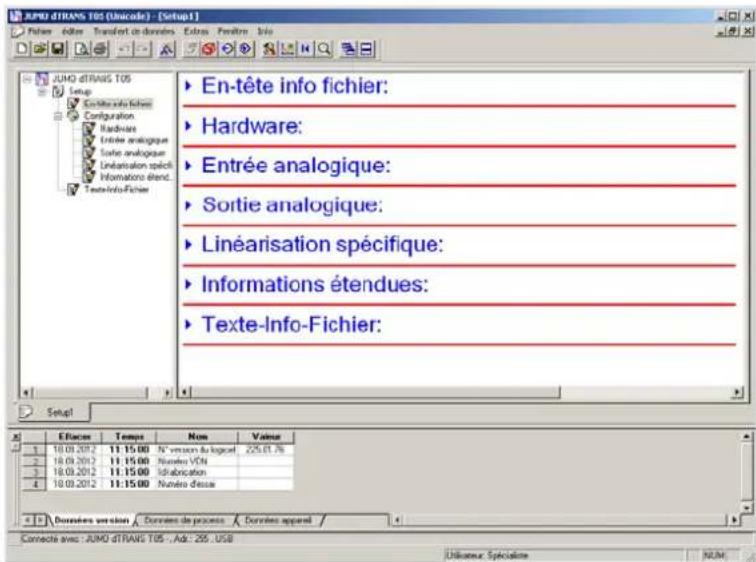

Le logiciel Setup permet de configurer le convertisseur de mesure sur PC. La liaison entre le convertisseur de mesure et le PC est établie via un câble USB. Pour l'interface du convertisseur de mesure, il s'agit d'un port USB de type mini-B. Il supporte la norme 2.0 "Full-Speed". Après la configuration du convertisseur de mesure, il ne faut pas oublier de remettre le bouchon sur le port USB du convertisseur de mesure.

Paramètres configurables

Type de capteur
Type de raccordement - montage 2/3 ou 4 fils pour sonde à résistance ou rhéostat
Linéarisation

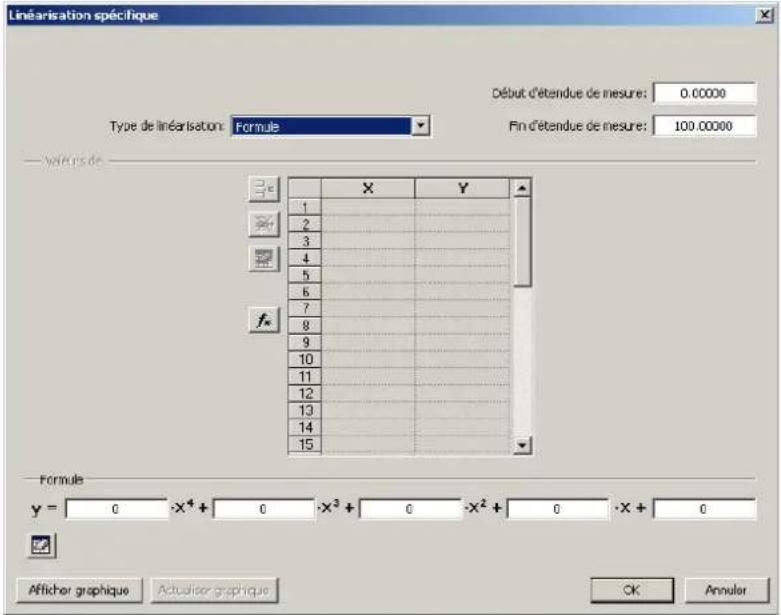

Linéarisation spécifique
Facteur du capteur pour thermocouple/sonde à résistance
Résistance de ligne pour montage 2 fils
Compensation de soudure froide externe ou interne pour thermocouple
Mise à l'échelle
Filtre numérique
Offset
Unité
Comportement si rupture/court-circuit de sonde
Signal de sortie croissant ou décroissant (inversion)
Fonctions de sortie Courant 4 à 20 mAType 705050 et type 705051	4 à 20 mA à échelle libre (début/fin)Source de courant constant
Fonctions de sortie Tension 0 à 10 VUniquement type 705051	0 à 10 V à échelle libre (début/fin)Source de tension constante

Numéro d'identification (10 caractères) et description (20 caractères)

Date d'installation

Logiciels et matériel nécessaires

Pour installer et utiliser le logiciel Setup, il faut satisfaire les conditions matérielles et logicielles suivantes :

Microsoft ^a Windows ^a XP, Vista, Windows 7 32 bits/64 bits

1 Go de mémoire vive

200 Mo libres sur disque dur

1 port USB

^a Microsoft et Windows sont des marques déposées de Microsoft Corporation.

5.3 Travailler avec le programme Setup

5.3.1 Etablir la communication avec le convertisseur de mesure

Il faut sélectionner le bon convertisseur de mesure afin de pouvoir transférer via le programme Setup une configuration ou établir la communication, consulter les données de l'appareil.

Assistant appareil avec détection automatique du hardware connecté

Etape Action

1 Connecter le convertisseur de mesure avec le câble USB.

2 Démarrer le programme Setup.

3 Dans la fenêtre de navigation double clic sur S ETUP > CONFIGURATION > HARDWARE.

4 Sélectionner D ÉTECTION AUTOMATIQUE dans l'assistant appareil et cliquer sur CONTINUER.

5 Lorsque le type correcte a été sélectionné, cliquer sur T ERMINER.

6 Le convertisseur de mesure est connecté.

Données appareil et données de process peuvent être affichées et le transfert de données est possible. Ceci est possible via le menu TRANSFERT DE DONNÉES > TRANSFERT DE DONNÉES VERS L'APP.... et/ou TRANSFERT DE DONNÉES DEPUIS L'APP... ou du bouton correspondant.

Assistant appareil avec réglage personnalisé.

Etape Action

1 Connecter le convertisseur de mesure avec le câble USB.

2 Démarrer le logiciel Setup.

3 Dans la fenêtre de navigation double cliquez sur S ETUP > CONFIGURATION > HARDWARE.

4 Sélectionner R ÉGLAGE PERSONNALISÉ dans l'assistant appareil puis cliquer sur CONTINUER.

5 Sélectionner le type de convertisseur de mesure correcte et cliquer sur C ONTINUER.

5 Configuration

Etape Action
6	Lorsque le type correcte a été sélectionné, cliquer sur TERMINER.
7	Le convertisseur de mesure est connecté.

Données appareil et données de process peuvent être affichées et le transfert de données est possible. Ceci est possible via le menu TRANSFERT DE DONNÉES > TRANSFERT DE DONNÉES VERS L'APP.... et/ou TRANSFERT DE DONNÉES DEPUIS L'APP... ou du bouton correspondant.

Sauvegarde/Utilisation d'une configuration existante

Lorsque la configuration d'un convertisseur de mesure est terminée, celle-ci peut être mémorisée avec FICHIER > ENREGISTRER SOUS... Tous les paramètres et réglages configurés sont enregistrés dans ce fichier Setup. Ceux-ci peuvent être consultés et modifiés à tout moment, sans qu'un appareil soit raccordé.

Etape Action
1 Démarrer le programme Setup. Ouverture sur le dernier Setup ouvert. Le fermer si nécessaire.
2 Sélectionner un fichier Setup via F ICHIER > OUVRIR puis valider avec OUVRIR. Le fichier est chargé.
3 Configuration possible même sans qu'un convertisseur de mesure ne soit raccordé.
4	Pour lire ou charger la configuration sur un convertisseur de mesure, celui-ci doit être rac-cordé et la connexion doit être établie via le gestionnaire de l'appareil ou via TRANSFERT DE DONNÉES > ETABLIR LA CONNEXION.

Données appareil et données de process peuvent être affichées et le transfert de données est possible. Ceci est possible via le menu TRANSFERT DE DONNÉES > TRANSFERT DE DONNÉES VERS L'APP.... et/ou TRANSFERT DE DONNÉES DEPUIS L'APP... ou du bouton correspondant.

5.3.2 Linéarisation spécifique

Linéarisation spécifique des valeurs mesurées possible avec les convertisseurs de mesure dTRANS T05 B et T. Le masque de configuration est accessible soit dans le logiciel Setup soit via le menu EDITER > LINÉARISATION SPÉCIFIQUE ou dans la structure arborescente sous SETUP > CONFIGURATION > LINÉARISATION SPÉCIFIQUE. La linéarisation s'effectue via un tableau de valeurs ou un polynôme de 4ème ordre.

Linéarisation sur la base du polynôme de 4ème ordre.

Pour une linéarisation sur la base du polynôme de 4ème ordre, il faut sélectionner dans le champ TYPE DE LINÉARISATION la saisie FORMULE. Les coefficients du polynôme peuvent être saisis directement et le tableau est verrouillé en ce qui concerne les saisies. Un clic sur le bouton AFFICHER GRAPHIQUE active l'affichage graphique.

Linéarisation sur la base du tableau des valeurs

En cas d'une linéarisation à l'aide d'un tableau avec paires de valeurs, il faut sélectionner dans le champ TYPE DE LINÉARISATION la saisie TABLEAU. Impossible de saisir les coefficients du polynôme. Les valeurs X et Y peuvent alors être entrées dans le tableau et être représentées graphiquement par un clic sur le bouton AFFICHER GRAPHIQUE.

Linéarisation avec coefficients du polynôme calculés

Si deux paires de valeurs au moins sont utilisées pour la linéarisation, le programme Setup permet de calculer à partir de ces coefficients de polynome. La linéarisation s'effectue alors sur la base du polynôme. Pour cela, il faut d'abord sélectionner dans le champ de sélection TABLEAU. Lorsque les paires de valeurs respectives sont saisies, les coefficients de polynôme peuvent être calculés automatiquement par un clic sur le bouton f_x . Un clic sur le bouton AFFICHER GRAPHIQUE active l'affichage graphique. Les images-écrans suivantes montrent un tableau avec paires de valeurs ainsi que le graphique des paires de valeurs avec graphique du polynôme superposé.

5 Configuration

	X	Y
1	-0.1	-120
2	-0.069231	-118.2529
3	-0.038462	-113.0647
4	-0.007692	-104.5929
5	0.023077	-93.09511
6	0.053846	-78.92058
7	0.084615	-62.5
8	0.115385	-44.33232
9	0.146154	-24.96954
10	0.176923	-5
11	0.207692	14.96954
12	0.238462	34.33232
13	0.269231	52.5
14	0.3	68.92058
15	0.330769	83.19511

5.3.3 Fonction index

La fonction index permet d'enregistrer les grandeurs de process min. et max. (par ex. la température). Ces valeurs peuvent être remises à zéro. Les heures de remise à zéro de l'aiguille sont sauvegardées dans l'appareil et sont également affichées. En plus des valeurs de process min. et max. effectives, est affichée l'heure d'apparition, mesurée en heures de fonctionnement depuis la remise à zéro. Ce qui permet de tirer des conclusions sur les particularités de l'installation.

Pour pouvoir examiner ces données, il faut que dans le programme Setup sous menu FENÊTRE l'option DONNÉES EN LIGNE soit cochée et qu'au bord inférieur de la fenêtre du logiciel Setup, l'onglet DONNÉES DE PROCESS soit sélectionné.

L'index peut être remis à zéro sous le point de menu OUTILS > REMETTRE L'INDEX À ZÉRO.

Exemple

Dans l'image-écran ci-dessus, les grandeurs de process min. ont été remises à zéro le 18.09.2012 à 11h46. Lorsqu'on veut déterminer à quel moment est survenu la grandeur de process min., il faut que la valeur soit lue dans la ligne correspondante. Dans cette exemple, la valeur est de 36.0 °C et est survenue 26 heures après la remise à zéro. Puis survint la valeur min. le 19.09.2012 à 13h46.

5.3.4 Compteurs d'heures de fonctionnement

La fonction compteur d'heures de fonctionnement permet d'examiner la température min. et max. de l'appareil, les heures de fonctionnement dans différentes plages de température ambiante et heures de fonctionnement en général. Pour afficher ces données, il faut que dans le programme dans le menu FENÊTRE l'option DONNÉES EN LIGNE soit cochée et qu'au bord inférieur de la fenêtre du logiciel Setup, l'onglet DONNÉES DE PROCESS soit sélectionné.

Le compteur d'heures de fonctionnement (après configuration) peut être appelé sous OUTILS > COMPTEUR D'HEURES DE FONCTIONNEMENT puis remis à zéro. Les autres compteurs de fonctionnement ne peuvent remis à zéro.

REMARQUE!

La date min./max. calculée est déduite avec résolution en heures de la date de réinitialisation de l'index.

5.3.5 Afficher la valeur mesurée en cours/l'état de l'appareil

Il est possible d'afficher dans le programme Setup via la fonction „Afficher la valeur mesurée“ la valeur actuelle de l'entrée ainsi que la valeur linéarisée. L'état de l'appareil est également indiqué. Les dépassements inférieurs ou supérieurs de l'étendue de mesure ainsi que les problèmes de câblage sont affichés sous forme de texte. La fonction peut être appelée par un clic sur le bouton avec symbole de loupe ou via le menu avec OUTILS > AFFICHER LA VALEUR MESURÉE.

5 Configuration

6.1 Caractéristiques techniques

6.1.1 LED de signalisation

Affichage Exemple Signification
LED bicolore verte allumée en continu		OK
LED bicolore rouge allumée en continu		Erreur du capteur
La LED bicolore clignote en alter-nance rouge/vert		Dépassement supérieur/inférieur de l'étendue de mesure
La LED bicolore s'allume en continu simultanément en rouge et vert		Phase d'initialisation, mode test Mode „Sortie courant fixe“

6.1.2 Entrée analogique

Toutes les entrées analogiques sont dotées d'un filtre numérique de second ordre (constante du filtre réglable de 0 à 10 s) et présentent une fréquence d'échantillonnage > 2 mesures par seconde.

Sonde à résistance

Désignation Standard ITS Type de rac-		cordement	Etendue de mesure en °C		Précision de mesure^a
			Min. Max.
Pt100	CEI 60751:2008	2/3 fils	-100	200	±0,2 K
Pt500		2/3 fils	-200 850	±0,4 K
Pt1000		4 fils	-100 200	±0,1 K
T_K=3,85×10^-31/K		4 fils	-200 850	±0,2 K
Pt100	GOST 6651-2009 A.2	2/3 fils	-100	200 ±0,2 K
T_K=3,917×10^-31/K		2/3 fils	-200 850	±0,4 K
		4 fils	-100 200	±0,15 K
		4 fils	-200 850	±0,25 K
Pt50		2/3 fils	-200	850	±0,5 K
T_K=3,91×10^-31/K		4 fils	-200	850	±0,3 K

6 Annexe

Désignation Standard	ITS Type de rac-		cordement	Etendue de mesure en °C		Précision de mesure^a
				Min.	Max.
Ni100 DIN 43760 IPTS- T_K=6,18×1^301/K4fils -60250±0,2K	50 ±0,2 K	68	2/3 fils -60 250	±0,4 K
Ni500 2/3 fils -60 250 ±0,4 K T_K=6,18×1^301/K4fils -60250±0,2K
Ni1000 2/3 fils -60 250 ±0,4 K T_K=6,18×1^301/K4fils -60250±0,2K
Ni100 GOST 6651- T_K=6,17×1^301/K4fils -60180±0,2K	2009 A.5	ITS-90	2/3 fils -60 180 ±0,4 K
Cu50 GOST 6651- T_K=4,28×1^301/K4fils -180200±0,3K	2009 A.3	ITS-90	2/3 fils -180 200	±0,5 K
Cu100 2/3 fils -180 200 ±0,4 K T_K=4,28×10^-31/K4fils -180200±0,2K

^a L'indication sur la précision se rapporte à l'ensemble de l'intervalle de mesure.

Type de raccordement	Montage 2, 3 ou 4 fils
Résistance de ligne du cap- teur
- pour montage 3 ou 4 fils	≤ 11 Ω par ligne
- pour montage 2 fils	Résistance de mesure + ≤ 22 Ω résistance de ligne interne
Courant du capteur	< 0,3 mA

Thermocouples

Désignation Type Standard ITS Etendue de				mesure en °CMin. Max.		Précision de mesurea
Pt13Rh-Pt R CEI 584-1 ITS-90	-50 17	68 ±0,15% à partir de				+50 °C
Pt10Rh-Pt S CEI 584-1 ITS-90	-50 17	68 ±0,15% à partir de				+20 °C
Pt30Rh-Pt6Rh B CEI 584-1 ITS	-90 0	1820 ±0,15% à partir de				+400 °C
Fe-CuNi J CEI 584-1 ITS-90	-210	1200 ±0,1% à partir de -				100°C
Cu-CuNi	T	CEI 584-1	ITS-90	-270	400	±0,1% à partir de -150 °C
NiCr-CuNi	E CEI	584-1 ITS-90 -270 1000 ±0,1% à partir de -				80 °C
NiCr-Ni	K CEI	584-1 ITS-90 -270 1372 ±0,1% à partir de -				80 °C
NiCrSi-NiSi	N	CEI 584-1	ITS-90	-270	1300	±0,1% à partir de -80 °C
Fe-CuNi	L	DIN 43710	IPTS-68	-200 900	±0,1%
Cu-CuNi	U	DIN 43710	IPTS-68	-200 600	±0,1% à partir de -100°C
Chromel-Copel (Ni9,5Cr-Cu44Ni)	L	GOST R 8.585-2001	ITS-90	-200	800	±0,1% à partir de -80°C
Chromel-Alumel		GOST R 8.585-2001	ITS-90	-270	1372	±0,1% à partir de -80°C
W5Re-W20Re	A1	GOST R 8.585-2001	ITS-90	0	2500	±0,15%
W5Re-W26Re C ASTM E230/E	230M-11	ITS-90 0 2315 ±0,15%
W3Re-W25Re D ASTM E1751/	E1751	M-09	ITS-90 0	2315 ±0,25%
PL II (PlatinelbII)		ASTM E1751/E1751M-09	ITS-90 0	1395 ±0,15%

Compensation de soudure froide	Compensation de soudure froide : Pt1000 interne ou externe ; température réglable de 0 à 80 °C
Précision de la compensation de soudure froide	±1 K

^a L'indication sur la précision se rapporte à l'ensemble de l'intervalle de mesure.
^b Platinel est une marque déposée de Engelhardt Corp.

Potentiomètre et rhéostat

Désignation Etendue de mesure	Précision de mesure
Potentiomètre	Jusqu'à 10000 Ω	±10 Ω
Rhéostat	≤ 400 Ω≥ 400 Ω à ≤ 4000 Ω> 4000 Ω à ≤ 10000 Ω	±400 mΩ±4 Ω±10 Ω
Type de raccordement Potentiomètre : montage 3 fils(A = début, S = curseur, E = fin)Rhéostat : montage 2, 3 ou 4 fils
Résistance de ligne du capteur	≤ 11 Ω par ligne pour montage 2, 3 ou 4 fils

Tension continue

Désignation Etendue de mesure	Précision	a	Résistance d'entrée
Entrée pour mV-mètre	-100 à 1100 mV	±0,05 %	R_E ≥ 1 MΩ

^a L'indication sur la précision se rapporte à l'ensemble de l'intervalle de mesure.

6.1.3 Surveillance du circuit de mesure

^a Pour le thermocouple et le mV-mètre, la détection du court-circuit de sonde est impossible.

	Type 707050	Type 707051
Dépassement inférieur de l'étendue de mesure	Décroissance linéaire jusqu'à 3,8 mA(suivant recommandation NAMUR 43)	Décroissance linéaire jusqu'à 3,8 mA(suivant recommandation NAMUR 43)Décroissance linéaire jusqu'à -0,12 V
Dépassement supérieur de l'étendue de mesure	Croissance linéaire jusqu'à 20,5 mA(suivant recommandation NAMUR 43)	Croissance linéaire jusqu'à 20,5 mA(suivant recommandation NAMUR 43)Croissance linéaire jusqu'à 10,31 V
Court-circuit de sonde/Rupture de sonde et de câble	Sonde à résistance : (configurable)≤3,6 mA, ≥21,7 mAou réglage libre : 3,6 mA à 23 mA	Sonde à résistance : (configurable)≤3,6 mA, ≥21,7 mAou réglage libre : 3,6 mA à 23 mA
		≤-0,2 V, ≥11,0 Vou réglage libre : -0,25 V à 11,875 V
	Thermocouple : (configurable)a≤3,6 mA, ≥21,7 mAou réglage libre : 3,6 mA à 23 mA	Thermocouple : (configurable)a≤3,6 mA, ≥21,7 mAou réglage libre : 3,6 mA à 23 mA
		≤-0,2 V ou ≥11,0 Vou réglage libre : -0,25 V à 11,875 V
	Type 707050 Type 707051
Limitation du courant en cas de court-circuit ou rupture de sonde	≤ 23 mA

6.1.4 Sortie

	Type 707050 Type 707051
Signal de sortie Courant continu	contraint : Courant continu contraint : réglagelibre: 4 à 20 mA ou 20	à 4 mA réglagelibre: 4 à 20 mA ou 20
		Signal de type tension : réglagelibre: 0 à 10 V ou 10 à 0 V
séparation galvanique Entre entrée en trée et sortie : Entre entrée et sortie : Tension d'essai	Û = 3,75 kV/50 Hz	Û = 1,875 kV/50 Hz
Fonction de transfert	Linéaire, linéaire par rapport à la température Spécifique au client Inversion du signal de sortie
Réponse à un échelon de 0 à 100%	< 2 s (avec constante du filtre : 0 s)
Retard à l'enclenchement	5 s (valeur mesurée correcte après mise sous tension)
	Sortie en courant
Charge ( R_b )	R_b = (U_b - 11 V)/0,022 A
Influence de la charge	≤ ±0,02%/100 Ω
Conditions/précision d'étalonnage	24 V DC pour env. 22 °C/±0,05%a
	Sortie en tension
Résistance de charge	≥ 2 kΩ
Influence de la charge	±15 mV
Ondulation résiduelle	±1% par rapport à 10 V, 0 à 90 kHz
Conditions/précision d'étalonnage	24 V DC pour env. 22 °C/±0,05%b

^a Toutes les indications se rapportent à la valeur de fin de l'étendue de mesure : 20 mA.
^b Toutes les indications se rapportent à la valeur de fin de l'étendue de mesure : 10 V.

6.1.5 Linéarisation spécifique

Méthode Caractéristiques
Points de référence Nombre max. : 40
Formule Nombre de coefficients : 5

6.1.6 Alimentation

	707050 707051
Alimentation (Ub) 11 à 35 V DC	C (avec protection contre l'inversion de polaritéa)Uniquement pour fonctionnement dans des circuits SELV ou PELV suivant EN 50178
Influence de l'alimentation	≤ ±0,01%/V d'écart par rapport à 24 Vb

^a Sur le type 707051, pour utiliser la sortie en tension, la tension d'alimentation doit être d'au moins 15 V.
b Toutes les indications se rapportent à la valeur de fin de l'étendue de mesure : 20 mA.

6.1.7 Influences de l'environnement

^a Toutes les indications se rapportent à la valeur de fin de l'étendue de mesure : 20 mA ou 10 V.
^b Suivant conditions d'étalonnage
c % se rapporte à l'étendue de mesure réglée. La valeur de stabilité à long terme la plus élevée s'applique.

	707050 707051
Plage de température d'utilisation	-40 à +85°C -10 à +70°C
Plage de température de stockage	-40 à +100°C -10 à +70°C
Influence de la température
Sonde à résistance	≤±0,005%/K d'écart par rapport à 22 °Ca
Potentiomètre	≤±0,01%/K d'écart par rapport à 22 °Ca
Rhéostat	≤±0,01%/K d'écart par rapport à 22 °Ca
Thermocouple	≤±0,005%/K d'écart par rapport à 22 °Ca (majoré de la précision de la compensation de soudure froide)
Tension continue	≤±0,01%/K d'écart par rapport à 22 °Ca
Stabilité à long terme	≤0,1 K/anb ou ≤ 0,05%/af
Résistance climatique
Dans tête de raccordement, forme B	Humidité relative ≤ 95%, avec condensation
Montage ouvert	Humidité relative ≤ 95%, sans condensation
Sur profilé chapeau		Humidité relative ≤ 95%, sans condensation
Résistance aux vibrationsEN 60068-2-6EN 60068-2-27Germanischer Lloyd Caractéristique 2 -	max. 2 g de 10 à 2000 HzChoc ; 10 g/6 ms	max. 2 g de 10 à 55 HzChoc ; 10 g/6 ms
Compatibilité électromagnétique(CEM)Emission de parasites Classe BRésistance aux parasites Normes industrielles	Suivant EN 61326-1
Indice de protection (IP)Dans tête de raccordement, forme BMontage ouvert IP00Sur profilé chapeau IP20	IP54/IP65 (suivant exécution)

6.1.8 Boîtier

	707050 707051
Matériau	Polycarbonate UL 94 V2 (moulé)	Polytéréphtalate de butylène UL 94 V0
Type de bornes	Bornes à vis :Conducteurs rigides et souples ≤ 1,75 mm^2 ;Couple max. 0,6 Nm	Bornes à vis :Conducteurs rigides et souples 0,2 mm^2 à 2,5 mm^2 AWG/kcmil min. 26, max 12Longueur dénudée : 12 mmCouple 0,5 - 0,6 Nm
Type de conducteur
		Bornes à ressorts :Conducteurs rigides et souples 0,2 mm^2 à 2,5 mm^2 AWG/kcmil min. 26, max 12Longueur dénudée : 8 mm
Type de montage	Dans tête de raccordement, forme B (EN 50446);Dans boîtier pour montage en saillie (voir accessoires) ;Dans armoire électrique (éléments de fixation nécessaires)	Sur profilé chapeau TH 35-7,5ou TH 35-15 (EN 60715);
Position de montage	Quelconque
Poids	~ 35 g	~ 50 g

6 Annexe

JUMO GmbH & Co. KG JUMO Régulation SAS

Adresse :

36039 Fulda, Allemagne

Adresse de livraison :

Mackenrodtstraße 14

36039 Fulda, Allemagne

Adresse postale :

36035 Fulda, Allemagne

Téléphone : [phone]

Télécopieur : [phone]

E-Mail: [e-mail]

Internet: www.jumo.net

Actipôle Borny

7 Rue des Drapiers

B.P. 45200

57075 Metz - Cedex 3, France

Téléphone : [phone]

Télécopieur : [phone]

E-Mail : info [e-mail]

Internet : www.jumo.fr

Service de soutien à la vente :

0892 700 733 (0,337 Euro/min)

4700 Eupen, Belgique

Téléphone : [phone]

Télécopieur : [phone]

E-Mail : [e-mail]

Internet : www.jumo.be
