MODE D'EMPLOI CADJ-3 Vollrath
2017 The Vollrath Company L.L.C. Num. d’art. 350719-1 ml 3/30/17 Distributeur de gobelets encastrés à ressort Avant d’utiliser cet appareil, lisez et familiarisez-vous avec le moded’emploi et les consignes d’utilisation qui suiven. CONSERVEZ CESINSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE. Conservezl’emballage et le carton d’origine. L'emballage devra être réutilisé pourexpédier l’appareil si une réparation est nécessaire.
CONSIGNES DE SÉCURITÉ
Pour garantir un fonctionnement sûr, lisez les avertissements suivantset comprenez leur signification. Ce manuel contient des consignes desécurité, présentées ci-dessous. Lisez-les attentivement.Un avertissement permet d'indiquer la présence d'un danger quicausera ou peut causer des blessures personnelles graves ou la mort.Une mise en garde indique la présence d'un danger qui causera oupourra causer des blessures mineures ou majeures si elle est ignorée.AVIS :Un avis met en évidence des informations qui sontimportantes mais sans rapport avec un danger.
- Tournevis cruciforme n° 2• Mèche• Mèche de forage ¹⁄₈" (pour trou de guidage n° 29)• Scie sauteuse ou détoureuse manuelle• 3 vis à tête cylindrique cruciforme n° 8 x 1,00" (incluses)
CHOIX DU BON RESSORT

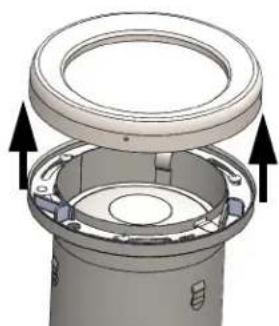

Le distributeur comporte deux ressorts pour différentes applications.Voir le tableau ci-dessous. Le ressort avec la pression la plus faibleest installé en usine. Voir « Remplacement du ressort par défaut(en option) » page 3. INSTALLATION Montage du distributeur 1. Découpez l’ouverture du diamètre approprié dans la surface demontage.2. Soulevez la collerette pour la sortir du tube et faire apparaître lestrous de fixation et les composants qui peuvent être ajustés pourd’adapter à différents diamètres de gobelet. AVERTISSEMENT ATTENTION Montage Distribution Utiliser ce ressort VerticalPapier ou plastique Forte pressionMousse Faible pressionHorizontal Papier, plastique ou mousse Faible pressionInclinéPapier ou plastique Forte pressionMousse Faible pressionNum. d’art. Diamètre du bord du gobeletDiamètre dedécoupe CADJ-1 2¹⁄₂ –3¹⁄₂" (6,4 – 8,9 cm) 4 (10,2) CADJ-2 3 – 3⁷⁄₈"(7,6 – 9,8 cm) 4¹⁄₂ (11,4) CADJ-3 3 – 4⁵⁄₈" (7,6 – 11,7 cm) 5¹⁄₄ (13,3) CADJ-4 4¹⁄₂ –5¹⁄₄" (11,4 – 13,3 cm) 5³⁄₄ (14,6)2 Distributeur de gobelets encastrés à ressort - Instructions d’installation

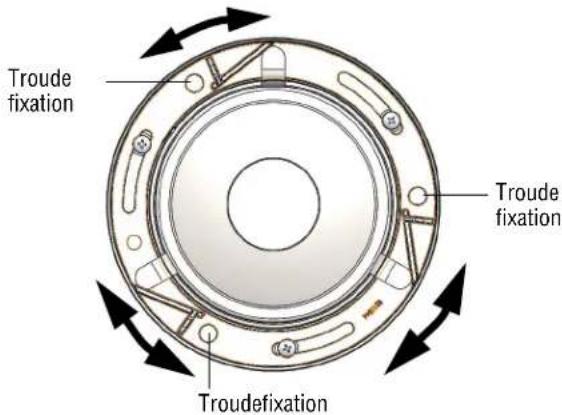

3. Tournez l’anneau de réglage pour faire apparaître les trous de

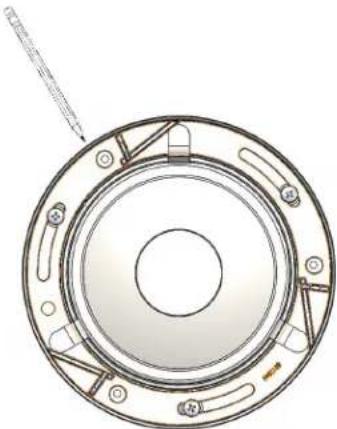

4. Placez le tube dans le trou de fixation découpé. Notez l’emplacement
des trous de fixation.
5. Retirez le distributeur du trou de fixation.
6. Pré-percez les trous de guidage. Vollrath suggère un diamètre de
trou de guidage de ¹⁄₈" (0,125).
7. Insérez le distributeur dans le trou découpé et alignez les trous de
fixation sur les trous pré-percés.
8. Insérez les vis incluses dans les trous de fixation. Serrez juste ce
qu’il faut. RÉGLAGE DU DIAMÈTRE À LA TAILLE DES GOBELETS

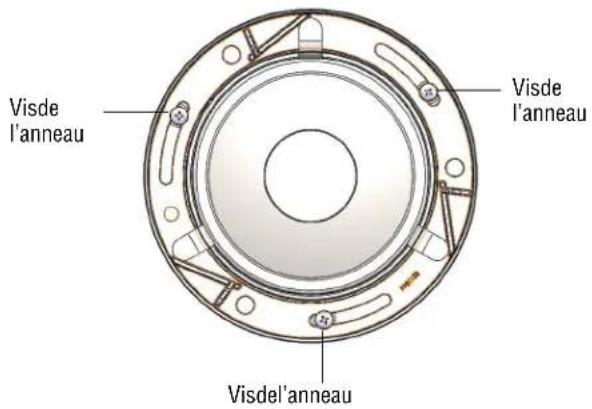

1. Desserrez les vis de l’anneau de réglage sans les retirer.

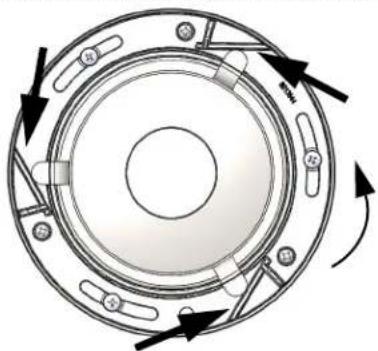

2. Tournez l’anneau de réglage pour élargir l’ouverture..
3. Insérez une petite pile de gobelets dans le distributeur.
4. Tournez l’anneau de réglage jusqu’à ce que les gobelets soient bien
en place. Trou de fixation Trou de fixation Trou de fixation Vis de l’anneau de réglage Vis de l’anneau de réglage Vis de l’anneau de réglageDistributeur de gobelets encastrés à ressort - Instructions d’installation 3
5. Serrez légèrement une des vis de l’anneau de réglage pour maintenir
1. Testez le distributeur en tirant un gobelet du tube.
2. Tournez l’anneau de réglage de façon à ce que les gobelets soient
distribués un à un avec un effort minimal.
3. Remplissez le distributeur avec une pile complète de gobelets et
refaites un test. Au besoin réglez l’anneau.
4. Serrez les trois vis de réglage. Ne serrez pas trop fort.
5. Remettez la collerette en place sur le distributeur. Notez que la
collerette n’a pas besoin d’être retirée pour remettre des gobelets. NETTOYAGE AVIS : N’utilisez pas de produits abrasifs, de détergents qui grattent ou de tampons à récurer pour nettoyer l’unité. Ceux-ci peuvent endommager la finition. Nettoyez le distributeur régulièrement.
3. Appuyez sur la plaque et sur le ressort.
4. Tout en maintenant la plaque enfoncée, essuyez l’intérieur à l’aide
d’un chiffon doux humide.
5. Séchez l’intérieur à l’aide d’un chiffon doux.
6. Réinstallez la collerette.
1. Retirez l’anneau de blocage par le bas du dsitributeur. Retirez le
capuchon. AVIS : Notez que le capuchon est sous la pression du ressort.
2. Retirez le ressort et insérez à la place le ressort à forte pression.
3. Alignez les trous dans le tube sur ceux du capuchon. Réinstallez le
capuchon et l’anneau de blocage. Vis de l’anneau Vis de l’anneau Vis de l’anneau© 2017 The Vollrath Company L.L.C. Num. d’art. 350719-1 ml 3/30/17 www.vollrath.com The Vollrath Company, L.L.C. 1236 North 18th Street Sheboygan, Wi 53081-3201 États-Unis Standard : 800.624.2051 ou 920.457.4851 Télécopieur : 800.752.5620 ou 920.459.6573 Service clientèle : 800.628.0830 Service clientèle Canada : 800.695.8560 Services techniques techservicereps@vollrathco.com Produits à induction : 800.825.6036 Réchauds de comptoir : 800.354.1970 Tous les autres produits : 800.628.0832
Des pièces détachées sont disponibles sur Vollrath.com. Pour éviter toute blessure grave ou tout dommage sévère, n’essayez jamais de réparer l'appareil ou de remplacer vous-même un cordon d’alimentation endommagé. N’envoyez aucun appareil directement à la Vollrath Company LLC. Pour des instructions, contactez les services techniques de Vollrath. Lorsque vous contacterez les services techniques de Vollrath, tenez-vous prêt à fournir le numéro d'article, le numéro de modèle (s'il y a lieu), le numéro de série et le justificatif d’achat indiquant la date d’achat de l’appareil. GARANTIE DE THE VOLLRATH CO. L.L.C. Cette garantie ne s'applique pas aux produits achetés pour un usage personnel, familial ou ménager, et The Vollrath Company LLC ne propose aucune garantie écrite aux acheteurs pour de telles utilisations. The Vollrath Company L.L.C. garantit que les produits qu'elle fabrique et distribue seront dépourvus de vices de matériaux et de malfaçons, comme indiqué dans notre déclaration complète de garantie. Dans tous les cas, la garantie entre en vigueur à la date d'achat par l'utilisateur initial indiquée sur le reçu. Tous les dommages subis lors d’une utilisation impropre ou abusive, ou résultant d’une modification ou d'un emballage inadapté lors d’un renvoi du produit pour une réparation sous garantie ne seront pas couverts par la garantie. Pour des informations complètes sur la garantie, l'enregistrement des produits et l'annonce de nouveaux produits, consultez www.vollrath.com.Instrucciones de instalación
